Buick Terraza z 2005 roku to rodzinny minivan General Motors, konstrukcyjnie powiązany z Chevroletem Uplanderem i Saturnem Relay. Instalacja ma dwie podstawowe skrzynki bezpieczników: z boku deski rozdzielczej po stronie pasażera oraz w komorze silnika. W zależności od wersji może występować fabryczne DVD, podgrzewane fotele, elektrycznie przesuwane drzwi i regulacja wysokości zawieszenia.
Gdzie znajdują się bezpieczniki Buick Terraza (2005)?
W kabinie: panel umieszczono za boczną pokrywą na prawym końcu deski rozdzielczej od strony pasażera. Aby go odsłonić, wyłącz zapłon, otwórz drzwi i delikatnie odepnij osłonę. Znajdują się tam m.in. bezpieczniki centralnego zamka, oświetlenia, drzwi przesuwnych, radia i podgrzewanych foteli.
Pod maską: skrzynka jest po stronie pasażera w komorze silnika. Obejmuje zwykłe wkładki, większe bezpieczniki J-Case oraz przekaźniki pompy paliwa, rozrusznika, reflektorów i wycieraczek.
Blisko spokrewniony Chevrolet Uplander (2005) ma zbliżoną architekturę paneli, lecz w Buicku na przykład pozycja 4 w kabinie obejmuje radio oraz odtwarzacz DVD. Nie należy kopiować opisów wyposażenia bez sprawdzenia oznaczeń własnej skrzynki.

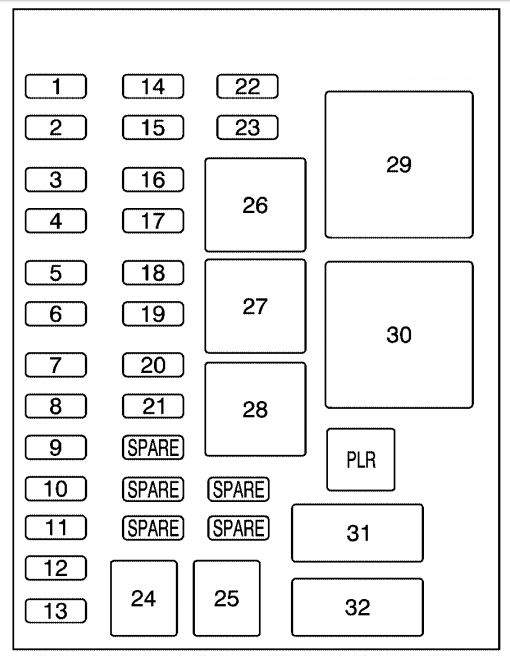

Buick Terraza 2005 – skrzynka bezpieczników w kabinie
Wewnętrzny panel obejmuje 32 ponumerowane pozycje: 1-25 to bezpieczniki, 26-30 przekaźniki, a 31 i 32 automatyczne wyłączniki przeciążeniowe foteli i elektrycznych szyb. Oznaczenie „-” w kolumnie amperażu oznacza, że fabryczny wykaz funkcji nie podaje jednoznacznej wartości wkładki. Przekaźników i wyłączników nie należy zastępować zwykłymi bezpiecznikami.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Bezpiecznik: Tylna klapa i zamki drzwi |
| 2 | – | Bezpiecznik: Elektroniczne utrzymanie poziomu zawieszenia |
| 3 | – | Bezpiecznik: Tylna wycieraczka |
| 4 | – | Bezpiecznik: Radio i odtwarzacz DVD |
| 5 | – | Bezpiecznik: Oświetlenie kabiny |
| 6 | – | Bezpiecznik: Moduł OnStar |
| 7 | – | Bezpiecznik: Zdalne otwieranie zamków |
| 8 | – | Bezpiecznik: Zestaw wskaźników i sterowanie klimatyzacją |
| 9 | – | Bezpiecznik: Przełącznik tempomatu |
| 10 | – | Bezpiecznik: Podświetlenie kierownicy |
| 11 | – | Bezpiecznik: Regulacja lusterek |
| 12 | – | Bezpiecznik: Światła STOP i kierunkowskazy |
| 13 | – | Bezpiecznik: Podgrzewane fotele |
| 14 | – | Bezpiecznik: Miejsce wolne |
| 15 | – | Bezpiecznik: Elektroniczne utrzymanie poziomu zawieszenia |
| 16 | – | Bezpiecznik: Ogrzewanie lusterek |
| 17 | – | Bezpiecznik: Trzecie światło STOP i światła cofania |
| 18 | – | Bezpiecznik: Miejsce wolne |
| 19 | – | Bezpiecznik: Układ EVAP – odpowietrzanie |
| 20 | – | Bezpiecznik: Światła postojowe i pozycyjne |
| 21 | – | Bezpiecznik: Elektryczne drzwi przesuwne |
| 22 | – | Bezpiecznik: Miejsce wolne |
| 23 | – | Bezpiecznik: Miejsce wolne |
| 24 | – | Bezpiecznik: Lewe elektryczne drzwi przesuwne |
| 25 | – | Bezpiecznik: Prawe elektryczne drzwi przesuwne |
| 26 | – | Przekaźnik: Miejsce wolne |
| 27 | – | Przekaźnik: Miejsce wolne |
| 28 | – | Przekaźnik: Światła postojowe i pozycyjne |
| 29 | – | Przekaźnik: Podtrzymanie zasilania akcesoriów RAP |
| 30 | – | Przekaźnik: Ogrzewanie tylnej szyby |
| 31 | – | Wyłącznik automatyczny: Elektryczna regulacja foteli |
| 32 | – | Wyłącznik automatyczny: Elektryczne szyby |
Pozycje 21, 24 i 25 związane są z elektrycznymi drzwiami przesuwnymi. Przy ich awarii oprócz samych bezpieczników sprawdź czujniki zamknięcia oraz stan przewodów mechanizmu.

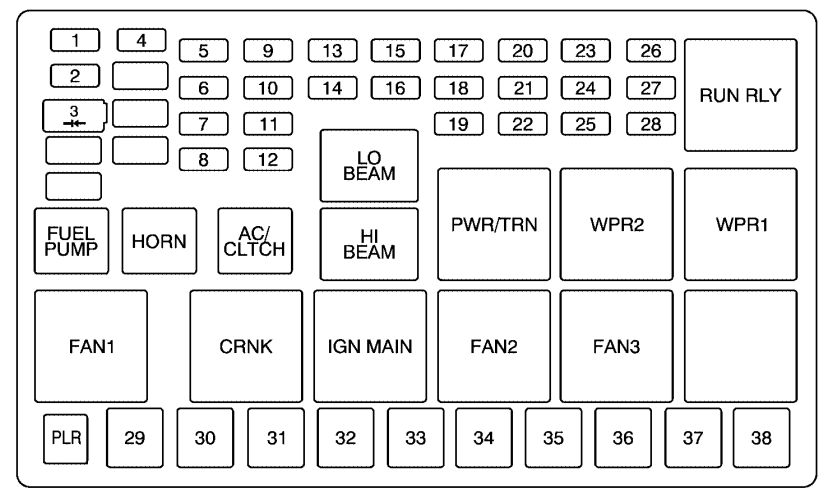

Buick Terraza 2005 – skrzynka bezpieczników pod maską
Główny panel ma pozycje 1-38. Numery 29-38 obejmują większe wkładki J-Case, a pozycja 3 jest diodą, nie zwykłym bezpiecznikiem. Istotna jest zgodność z rocznikiem: w modelu 2005 pozycja 22 dotyczy układu emisji spalin i napędu AWD, natomiast pozycja 38 – głównego zasilania akumulatora Battery Main 1. Tak podaje instrukcja producenta, chociaż wtórne tabele zbiorcze niekiedy opisują numer 38 jako zapasowy z późniejszych roczników.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Bezpiecznik: Prawe światło drogowe |
| 2 | – | Bezpiecznik: Pompa paliwa |
| 3 | – | Bezpiecznik: Dioda zabezpieczająca obwód, nie bezpiecznik topikowy |
| 4 | – | Bezpiecznik: Lewe światło drogowe |
| 5 | – | Bezpiecznik: Pozycja nieużywana |
| 6 | – | Bezpiecznik: Sprzęgło klimatyzacji |
| 7 | – | Bezpiecznik: Klakson |
| 8 | – | Bezpiecznik: Lewe światło mijania |
| 9 | – | Bezpiecznik: Sterownik silnika PCM i przepustnica |
| 10 | – | Bezpiecznik: Pozycja nieużywana |
| 11 | – | Bezpiecznik: Elektrozawory przekładni |
| 12 | – | Bezpiecznik: Prawe światło mijania |
| 13 | – | Bezpiecznik: ABS |
| 14 | – | Bezpiecznik: Sterownik PCM, zapłon |
| 15 | – | Bezpiecznik: Układ zapłonowy |
| 16 | – | Bezpiecznik: Wtryskiwacze |
| 17 | – | Bezpiecznik: Klimatyzacja, czujniki cofania RPA i tempomat |
| 18 | – | Bezpiecznik: Elektroniczna przepustnica |
| 19 | – | Bezpiecznik: Czujniki silnika i parownik |
| 20 | – | Bezpiecznik: Poduszki powietrzne |
| 21 | – | Bezpiecznik: Pozycja nieużywana |
| 22 | – | Bezpiecznik: Układ kontroli emisji spalin i napęd AWD, według instrukcji Buick Terraza 2005 |
| 23 | – | Bezpiecznik: Gniazdo 12 V |
| 24 | – | Bezpiecznik: Przedni spryskiwacz |
| 25 | – | Bezpiecznik: Przetwornica prądu AC/DC |
| 26 | – | Bezpiecznik: Tylna dmuchawa |
| 27 | – | Bezpiecznik: Przednia dmuchawa |
| 28 | – | Bezpiecznik: Przednie wycieraczki |
| 29 | – | J-Case: Wentylator chłodnicy 1 |
| 30 | – | J-Case: Elektromagnes rozrusznika |
| 31 | – | J-Case: Pompa ABS |
| 32 | – | J-Case: Miejsce wolne |
| 33 | – | J-Case: Wentylator chłodnicy 2 |
| 34 | – | J-Case: Dmuchawa przednia – maksymalna prędkość |
| 35 | – | J-Case: Zasilanie akumulatora 3 |
| 36 | – | J-Case: Ogrzewanie tylnej szyby |
| 37 | – | J-Case: Zasilanie akumulatora 2 |
| 38 | – | J-Case: Główne zasilanie akumulatora nr 1 – zgodnie z instrukcją modelu 2005, nie wkładka zapasowa |
Przekaźniki pod maską Buick Terraza (2005)
W tej samej skrzynce umieszczono przekaźniki opisane skrótami FUEL PUMP, LO BEAM, HI BEAM, WPR1, WPR2 i IGN MAIN. Ich kody fabryczne ułatwiają porównanie z nadrukiem na pokrywie. Są to elementy przełączające zasilanie, nie wkładki topikowe.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| RUN RLY | – | Przekaźnik: Rozrusznik |
| LO BEAM | – | Przekaźnik: Światła mijania |
| FUEL PUMP | – | Przekaźnik: Pompa paliwa |
| HORN | – | Przekaźnik: Klakson |
| AC/CLTCH | – | Przekaźnik: Sprzęgło klimatyzacji |
| HI BEAM | – | Przekaźnik: Światła drogowe |
| PWR/TRN | – | Przekaźnik: Zasilanie układu napędowego |
| WPR2 | – | Przekaźnik: Wycieraczki, przekaźnik 2 |
| WPR1 | – | Przekaźnik: Wycieraczki, przekaźnik 1 |
| FAN 1 | – | Przekaźnik: Wentylator chłodnicy 1 |
| CRNK | – | Przekaźnik: Obwód rozruchu |
| IGN MAIN | – | Przekaźnik: Główne zasilanie po zapłonie |
| FAN2 | – | Przekaźnik: Wentylator chłodnicy 2 |
| FAN3 | – | Przekaźnik: Wentylator chłodnicy 3 |
| BLANK | – | Przekaźnik: Pozycja nieużywana |
Który bezpiecznik sprawdzić przy awarii?
Nie uruchamia się pompa paliwa: sprawdź pozycję 2 pod maską i przekaźnik FUEL PUMP. Przy braku rozruchu skontroluj także bezpiecznik J-Case 30, sterowanie rozrusznikiem i masę silnika.
Nie działa gniazdo 12 V: pozycja 23 w skrzynce silnikowej jest przypisana do zasilania akcesoriów. Jeżeli bezpiecznik ponownie się przepala, usuń potencjalne zwarcie w gnieździe, nie zwiększaj wartości wkładki.
Nie świeci reflektor: numer 1 chroni prawe światło drogowe, 4 lewe drogowe, 8 lewe mijania, a 12 prawe mijania. Przy awarii obu stron sprawdź także przekaźnik LO BEAM lub HI BEAM.
Nie działają wycieraczki: przednia wycieraczka wykorzystuje pozycję 28 pod maską, a spryskiwacz 24. Bezpiecznik tylnej wycieraczki ma numer 3 w kabinie.
Nie otwierają się drzwi przesuwne: sprawdź pozycje 21, 24 i 25 panelu kabinowego. Jeżeli tylko jedna strona nie działa, skontroluj też prowadnicę, czujniki i połączenia elektryczne tej strony.
Buick Terraza i inne minivany General Motors
Terraza jest spokrewniona z Saturnem Relay (2005), wykorzystującym platformę GM U. Podobieństwo konstrukcyjne pomaga rozpoznać schematy, ale nie jest podstawą do zamiany zabezpieczeń między modelami o innym wyposażeniu.
Zdjęcie główne: Buick Terraza z 2005 roku, fot. Bull-Doser, Wikimedia Commons, domena publiczna. Rozpiska bezpieczników według instrukcji Buick Terraza 2005, z uwzględnieniem różnic względem późniejszych roczników.
