BYD Dolphin – bezpieczniki, skrzynki i przekaźniki
BYD Dolphin w europejskiej wersji ma dwie główne skrzynki bezpieczników instalacji niskonapięciowej: PDB w przednim przedziale oraz PDB pod deską rozdzielczą. Poniższa numeracja i wartości pochodzą z dokumentacji BYD dla wersji z kierownicą po lewej stronie, wydanie 12.2023 EN_V1. Producent zaznacza, że amperaż części obwodów może różnić się zależnie od konfiguracji samochodu, dlatego przy rozbieżności z etykietą konkretnego egzemplarza należy kierować się oznaczeniem w aucie.
Nie należy stosować tej rozpiski do BYD Dolphin Surf ani do modeli na innych platformach tylko dlatego, że mają podobną nazwę. Jeśli szukasz większego elektrycznego modelu marki, osobno opisaliśmy bezpieczniki BYD Seal U EV.
Spis treści
- Gdzie są skrzynki bezpieczników?
- Skrzynka bezpieczników w kabinie – 01-31
- Skrzynka bezpieczników w przednim przedziale – F1-F53
- USB, 12 V, multimedia, wycieraczki i inne popularne obwody
- Przekaźniki R01-R04
Gdzie są bezpieczniki w BYD Dolphin?

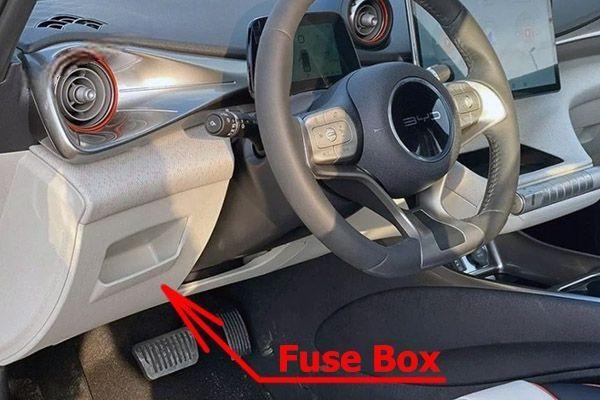

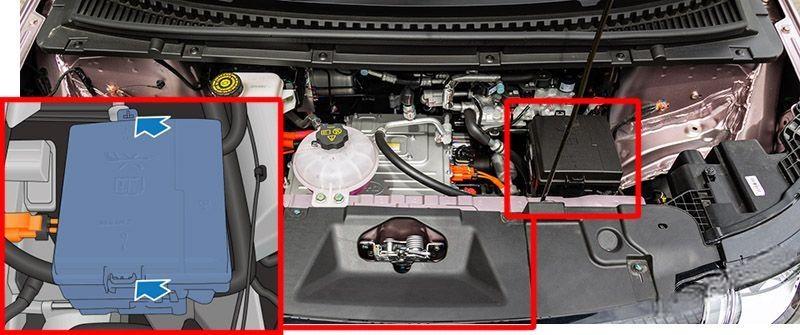

W samochodzie z kierownicą po lewej stronie kabinowy panel PDB znajduje się po lewej stronie deski rozdzielczej, pod kierownicą. Dostęp uzyskuje się po zdjęciu dolnego panelu. Druga skrzynka znajduje się w lewej tylnej części przedniego przedziału. Aby dostać się do PDB pod przednią pokrywą, trzeba najpierw zdjąć osłonę i zwolnić zatrzask skrzynki.
| Skrzynka | Lokalizacja | Numeracja |
|---|---|---|
| Dashboard PDB | Pod deską rozdzielczą po stronie kierowcy, po lewej stronie w wersji LHD | 01-31 |
| Under-Hood PDB | Lewa tylna część przedniego przedziału | F1-F53 oraz R01-R04 na diagramie |

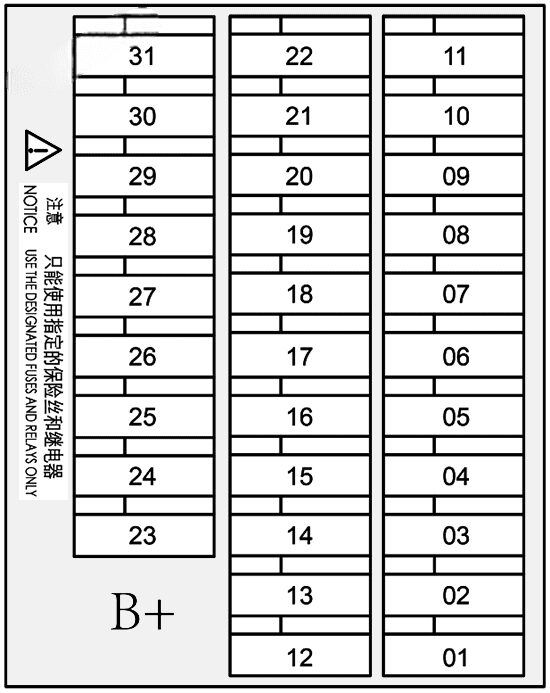

Skrzynka bezpieczników w kabinie – 01-31
Panel pod deską rozdzielczą odpowiada przede wszystkim za wyposażenie wnętrza i elektronikę sterującą: multimedia, złącze diagnostyczne, ładowarkę bezprzewodową, szyby, fotele elektryczne, eCall oraz część modułów nadwozia. BYD stosuje tutaj numerację 01-31 bez litery F.
| Nr | Prąd | Chroniony obwód |
|---|---|---|
| 01 | 30 A | Uniwersalny sterownik |
| 02 | 30 A | Zasilanie instalacji holowniczej / przyczepy |
| 03 | 5 A | Wyłącznik świateł stop |
| 04 | 10 A | Złącze diagnostyczne |
| 05 | 5 A | Zestaw wskaźników |
| 06 | 10 A | Blokada alkoholowa |
| 07 | 5 A | Panel wyboru przełożeń |
| 08 | 20 A | System multimedialny |
| 09 | 15 A | Zewnętrzny wzmacniacz audio |
| 10 | 10 A | ADAS – systemy wspomagania kierowcy |
| 11 | 7,5 A | Przełącznik zespolony |
| 12 | 30 A | Tylny moduł sterowania nadwoziem |
| 13 | 30 A | Tylny moduł sterowania nadwoziem |
| 14 | 10 A | CCS – fabryczne oznaczenie producenta |
| 15 | 20 A | Lewa przednia szyba |
| 16 | 20 A | Prawa przednia szyba |
| 17 | 20 A | Lewa tylna szyba |
| 18 | 20 A | Prawa tylna szyba |
| 19 | 5 A | eCall |
| 20 | 7,5 A | Ładowarka bezprzewodowa |
| 21 | 30 A | Lewy przedni fotel elektryczny |
| 22 | 30 A | Prawy przedni fotel elektryczny |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
Pozycje 23-31 pozostawiono z kreską dokładnie tak, jak w tabeli producenta. Dokumentacja nie nazywa ich bezpiecznikami rezerwowymi ani niewykorzystanymi, dlatego nie dopisujemy takiego znaczenia.
Skrzynka bezpieczników w przednim przedziale – F1-F53
Główna skrzynka PDB znajduje się pod przednią pokrywą, przy lewej stronie samochodu. Zawiera zarówno typowe zabezpieczenia kilku- i kilkunastoamperowe, jak i bezpieczniki wysokoprądowe układów ESC, dmuchawy, wentylatora oraz głównego zasilania niskonapięciowego.

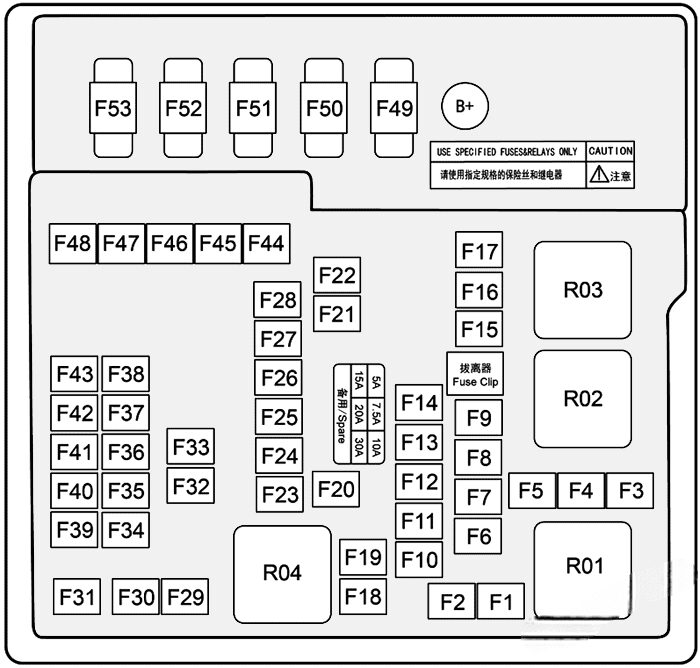

Fabryczny diagram skrzynki pokazuje pozycje F1-F53, uchwyt bezpieczników zapasowych oraz cztery miejsca przekaźników R01-R04. Numery w poniższej tabeli odpowiadają temu układowi.
| Nr | Prąd | Chroniony obwód |
|---|---|---|
| F1 | 60 A | PTC3 – fabryczne oznaczenie producenta |
| F2 | – | – |
| F3 | – | – |
| F4 | – | – |
| F5 | – | – |
| F6 | – | – |
| F7 | – | – |
| F8 | – | – |
| F9 | 15 A | Zintegrowany sterownik układu wysokiego napięcia |
| F10 | 15 A | Lewy zespół reflektora |
| F11 | 15 A | Prawy zespół reflektora |
| F12 | 7,5 A | Sprężarka |
| F13 | 10 A | Elektrycznie sterowana pompa płynu chłodzącego |
| F14 | 10 A | Sterownik silnika elektrycznego |
| F15 | 7,5 A | Zintegrowany moduł zarządzania termicznego |
| F16 | 60 A | PTC2 – fabryczne oznaczenie producenta |
| F17 | – | – |
| F18 | 30 A | PTC1 – fabryczne oznaczenie producenta |
| F19 | – | – |
| F20 | 7,5 A | Prawe światło do jazdy dziennej |
| F21 | 30 A | Przednie wycieraczki |
| F22 | 30 A | Ogrzewanie / odszranianie tylnej szyby |
| F23 | 15 A | Auxiliary power – zasilanie akcesoriów |
| F24 | 15 A | USB |
| F25 | 10 A | USB |
| F26 | – | – |
| F27 | 15 A | Auxiliary power – zasilanie akcesoriów |
| F28 | 15 A | USB |
| F29 | – | – |
| F30 | 60 A | ESC – elektroniczny układ stabilizacji toru jazdy |
| F31 | 20 A | Zasilanie instalacji holowniczej / przyczepy |
| F32 | – | – |
| F33 | 15 A | Zintegrowany sterownik układu wysokiego napięcia |
| F34 | 15 A | Ogrzewanie kierownicy |
| F35 | 5 A | Tylny moduł sterowania nadwoziem |
| F36 | 5 A | Zestaw wskaźników |
| F37 | 7,5 A | ETC – fabryczne oznaczenie producenta |
| F38 | 10 A | SRS – układ poduszek powietrznych |
| F39 | 5 A | ADAS – systemy wspomagania kierowcy |
| F40 | – | – |
| F41 | 5 A | EPS – elektryczne wspomaganie kierownicy |
| F42 | 5 A | ESC – elektroniczny układ stabilizacji toru jazdy |
| F43 | – | – |
| F44 | 60 A | ESC – elektroniczny układ stabilizacji toru jazdy |
| F45 | 40 A | Dmuchawa układu wentylacji i klimatyzacji |
| F46 | – | – |
| F47 | – | – |
| F48 | 10 A | Tylna wycieraczka |
| F49 | 200 A | Akumulator |
| F50 | 70 A | CEPS – fabryczne oznaczenie producenta |
| F51 | – | – |
| F52 | 60 A | Wentylator elektryczny |
| F53 | – | – |
Także w tej skrzynce kreska oznacza wyłącznie brak wartości i funkcji w opublikowanej tabeli BYD. Nie zmieniamy tych pozycji na „rezerwowe”, ponieważ producent nie opisuje ich w ten sposób.
USB, 12 V, multimedia, wycieraczki i inne popularne obwody
| Odbiornik / funkcja | Bezpiecznik | Prąd | Uwagi |
|---|---|---|---|
| System multimedialny | 08 | 20 A | Panel kabinowy; BYD zastrzega możliwość różnic amperażu zależnie od konfiguracji |
| Złącze diagnostyczne | 04 | 10 A | Panel kabinowy |
| Ładowarka bezprzewodowa | 20 | 7,5 A | Panel kabinowy |
| USB | F24 | 15 A | Skrzynka w przednim przedziale |
| USB | F25 | 10 A | Skrzynka w przednim przedziale |
| USB | F28 | 15 A | Skrzynka w przednim przedziale |
| Zasilanie akcesoriów | F23 | 15 A | Fabryczne określenie „Auxiliary power” |
| Zasilanie akcesoriów | F27 | 15 A | Fabryczne określenie „Auxiliary power” |
| Przednie wycieraczki | F21 | 30 A | Skrzynka w przednim przedziale |
| Tylna wycieraczka | F48 | 10 A | Skrzynka w przednim przedziale |
| Ogrzewanie tylnej szyby | F22 | 30 A | Skrzynka w przednim przedziale |
| Dmuchawa | F45 | 40 A | Skrzynka w przednim przedziale |
| Lewy reflektor | F10 | 15 A | Skrzynka w przednim przedziale |
| Prawy reflektor | F11 | 15 A | Skrzynka w przednim przedziale |
Bezpiecznik gniazda 12 V / „zapalniczki”
BYD Dolphin ma gniazdo zasilania 12 V, ale w fabrycznej tabeli bezpieczników producent nie używa określenia „cigarette lighter” ani nie przypisuje wprost konkretnego numeru do fizycznego gniazda 12 V. W skrzynce pod przednią pokrywą znajdują się dwa obwody opisane jako Auxiliary power: F23 15 A i F27 15 A. Dlatego bez sprawdzenia etykiety konkretnego egzemplarza lub dokumentacji właściwej dla VIN nie należy arbitralnie wskazywać jednego z nich jako „bezpiecznika zapalniczki”.
Podobne oznaczenia występują w innych modelach BYD, ale numeracja nie jest uniwersalna. Przykładowo BYD Seal U DM-i ma inną architekturę skrzynek i własne przypisania bezpieczników, których nie wolno przenosić do Dolphina.
Przekaźniki R01-R04
Na fabrycznym diagramie skrzynki w przednim przedziale zaznaczono cztery pozycje przekaźników: R01, R02, R03 i R04. Instrukcja właściciela BYD nie publikuje jednak tabeli przypisującej im konkretne funkcje. Z tego powodu funkcji przekaźników nie uzupełniamy na podstawie wtórnych schematów.
| Oznaczenie | Funkcja |
|---|---|
| R01 | Nie podano w instrukcji właściciela |
| R02 | Nie podano w instrukcji właściciela |
| R03 | Nie podano w instrukcji właściciela |
| R04 | Nie podano w instrukcji właściciela |
Ważne: przy wymianie bezpiecznika należy zastosować wartość zgodną z oznaczeniem konkretnego samochodu. BYD wyraźnie ostrzega przed zastępowaniem bezpiecznika wkładką o wyższym amperażu. W samochodzie elektrycznym nie należy również ingerować w elementy instalacji wysokonapięciowej oznaczone kolorem pomarańczowym.

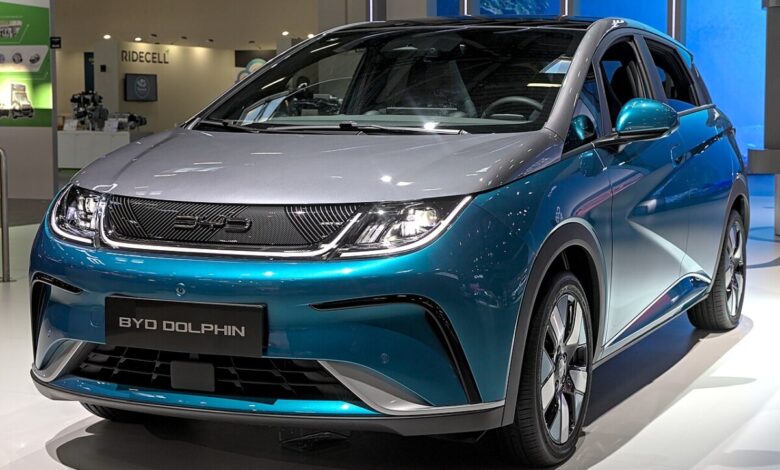

Zdjęcie wyróżnione: Alexander-93, Wikimedia Commons, CC BY-SA 4.0. Zdjęcie zostało przeskalowane przez system publikacji.
