BYD Han EV – bezpieczniki, schematy skrzynek i przekaźniki

BYD Han EV ma skrzynki bezpieczników pod maską, w desce rozdzielczej i w tylnej części nadwozia. Instrukcja wymienia także zespół rozdziału zasilania przy biegunie dodatnim akumulatora. Poniższa rozpiska dotyczy elektrycznego Hana z kierownicą po lewej stronie, opisanego w europejskiej instrukcji producenta jako HAN (2022). Obejmuje pełne tabele trzech skrzynek, w tym zasilanie USB, multimediów, ładowarki bezprzewodowej, wycieraczek i elektrycznych siedzeń.

Nie jest to schemat hybrydowych wersji Han DM, DM-i ani DM-p. W przypadku innego wydania modelu lub odmiennej pokrywy skrzynki decyduje instrukcja właściwa dla samochodu. Również elektryczny sedan BYD Seal ma własną rozpiskę bezpieczników.

BYD Han EV – bezpieczniki USB, zasilania pomocniczego, radia i wycieraczek

Numer bezpiecznika zawsze trzeba odczytywać razem z nazwą skrzynki. Przykładowo F14 pod maską zabezpiecza sterownik tylnego silnika, pozycja 14 w kabinie ładowarkę bezprzewodową, a F14 z tyłu obwód ADAS.

Gniazdo 12 V i USB – czego dokładnie dotyczy fabryczny opis?

Przy F27 i F28 producent używa określenia „zasilanie pomocnicze”, a nie „zapalniczka”. Przy F26 podaje wyłącznie „USB”, bez rozdzielenia portów przednich i tylnych. Tabela nie pozwala więc przypisać osobnych numerów każdemu gniazdu. Ładowarka bezprzewodowa ma natomiast jednoznacznie wskazane zabezpieczenie: pozycję 14, 7,5 A, w skrzynce kabinowej.

Jeżeli szukasz obwodów ładowania telefonu w mniejszym modelu tej marki, BYD Dolphin ma osobny schemat zasilania USB.

Lokalizacja skrzynek bezpieczników w BYD Han EV

Strony lewa i prawa odnoszą się do samochodu widzianego w kierunku jazdy. Skrzynka po lewej stronie auta jest więc po prawej stronie osoby stojącej przed otwartą maską. Poniższe zdjęcia pokazują dostęp do skrzynek Hana z kierownicą po lewej stronie. Lokalizacje i schematy dla kompaktowego SUV-a BYD Atto 3 opisano osobno.

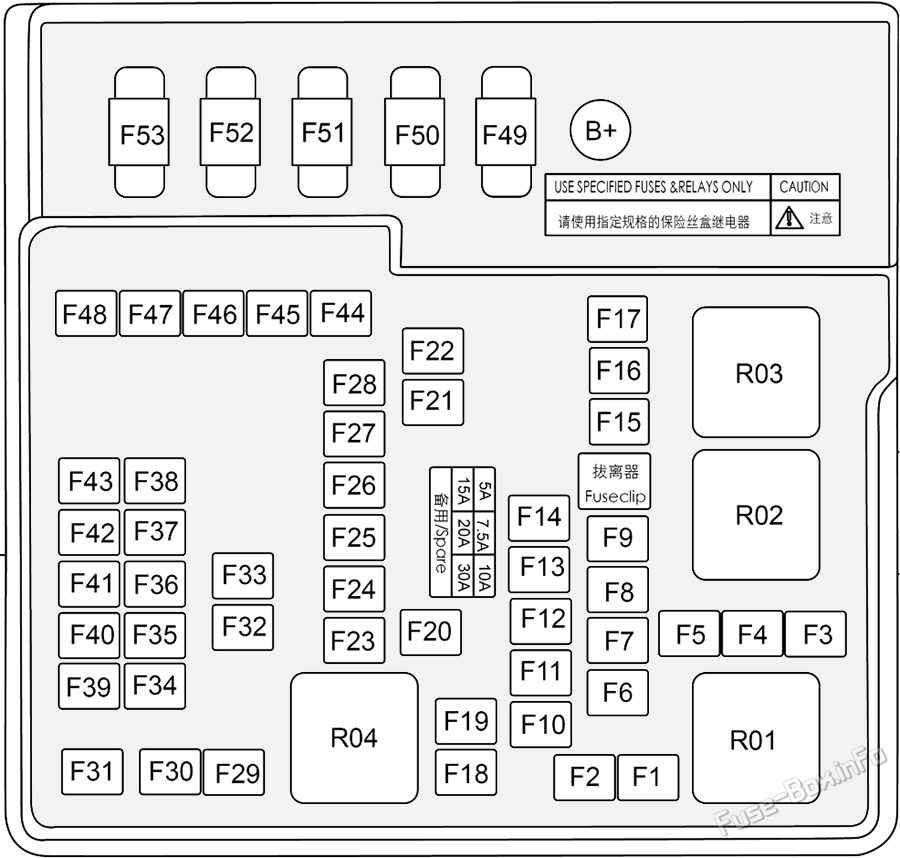

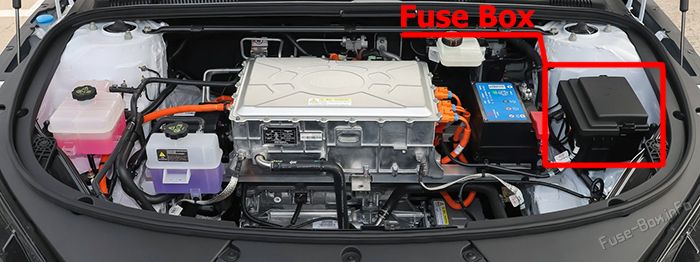

Skrzynka bezpieczników pod maską – schemat F1-F53

Na pokrywie są oznaczenia bezpieczników F1-F53, miejsca przekaźników R01-R04 oraz osobne uchwyty na zapasowe wkładki. Wkładki opisane jako „Spare” nie mają numerów obwodów i nie należy utożsamiać ich z pustymi pozycjami w tabeli.

Pełna tabela bezpieczników pod przednią pokrywą

Znak „-” oznacza, że producent nie podał wartości albo funkcji w danym polu. Nie jest równoznaczny z bezpiecznikiem rezerwowym. Fabryczna tabela nie wyjaśnia znaczenia skrótów VTOV i ETC.

F50 ma w instrukcji dwie wartości: 70 / 100 A, przy opisie C-EPS / R-EPS. Dokument nie przypisuje ich do nazw handlowych wersji wyposażenia. W konkretnym aucie należy sprawdzić oznaczenie zastosowanego układu; nie wybierać wartości na podstawie samej nazwy Han EV.

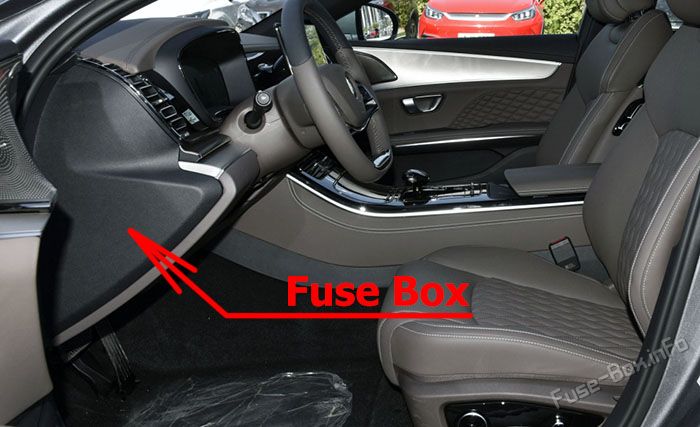

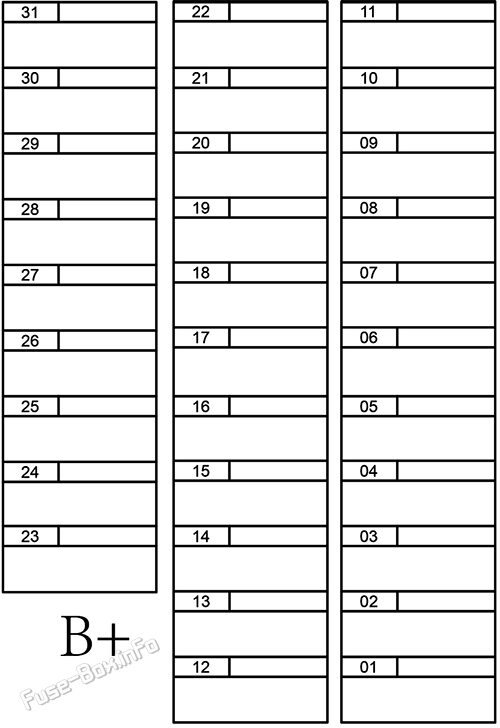

Skrzynka bezpieczników w desce rozdzielczej

Skrzynka kabinowa obsługuje m.in. multimedia, ładowarkę bezprzewodową, gniazdo diagnostyczne, przednie szyby i przednie fotele. W instrukcji pozycje tej skrzynki zapisano jako 01-30, bez litery F.

Pełna tabela bezpieczników kabinowych

Na diagramie widoczna jest również pozycja 31, ale producent kończy tabelę na 30. Amperaż i funkcja pozycji 31 wymagają sprawdzenia w dokumentacji właściwej dla samochodu. Pozycja 01 30 A ma fabryczny opis „tylny moduł sterowania nadwoziem”, mimo że sam bezpiecznik znajduje się w desce rozdzielczej.

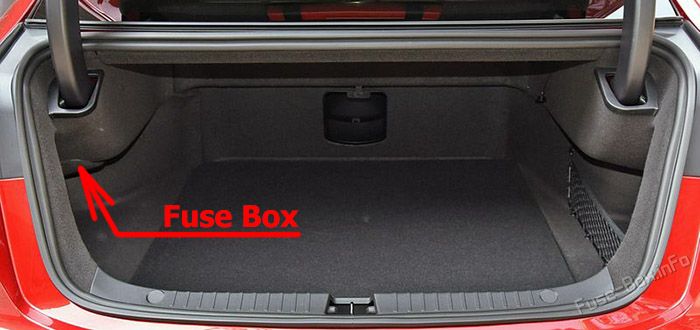

Tylna skrzynka bezpieczników – dostęp z bagażnika

Skrzynka za lewym słupkiem C skupia m.in. obwody tylnych szyb, lamp, siedzeń, wzmacniaczy oraz elektrycznych napinaczy przednich pasów. W instrukcji nazwę tej skrzynki oznaczono gwiazdką odnoszącą się do wyposażenia samochodu. Osobne zestawienie obwodów wyposażenia kabiny i bagażnika znajdziesz także przy modelu BYD Tang EV.

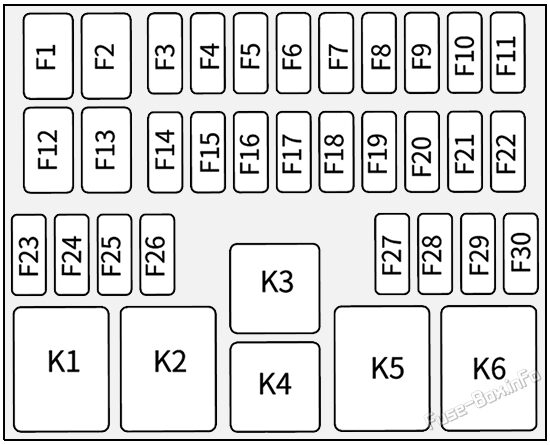

Pełna tabela bezpieczników tylnej skrzynki

* UWB jest pozycją zależną od wyposażenia. Producent nie wyjaśnia w tabeli skrótu RSE. Wartości dla tylnych siedzeń są różne: F3 30 A dla lewego siedzenia z regulacją elektryczną oraz F4 10 A z opisem prawego tylnego siedzenia. Przed wymianą trzeba odczytać numer konkretnego obwodu, ponieważ lewa i prawa strona mają tu różne zabezpieczenia.

Przekaźniki R01-R04, K1-K6 i bezpieczniki przy akumulatorze

Diagram skrzynki pod maską pokazuje cztery miejsca przekaźników R01-R04. Instrukcja nie publikuje ich funkcji ani wartości. W tylnej skrzynce oznaczono K1-K6; wszystkie te pozycje występują również w fabrycznej tabeli, lecz z pustym przypisaniem.

Do identyfikacji konkretnego przekaźnika potrzebne są oznaczenia na pokrywie i dokumentacja serwisowa właściwa dla VIN. Nie ma podstaw, aby przypisywać tym numerom funkcje na podstawie podobnej skrzynki innego BYD.

Producent wymienia ponadto zespół przy dodatnim biegunie akumulatora, ale bez odrębnej rozpiski. W opublikowanej tabeli skrzynki pod maską znajduje się natomiast F53 200 A z opisem „akumulator”. Opis ten nie identyfikuje F53 jako bezpiecznika baterii trakcyjnej. Zabezpieczenia układu wysokiego napięcia wymagają odrębnej dokumentacji serwisowej.
