BYD Tang EV (2021-2023) – bezpieczniki, skrzynki i przekaźniki
BYD Tang EV drugiej generacji wykorzystuje trzy skrzynki bezpieczników instalacji niskonapięciowej: panel pod deską rozdzielczą, główną skrzynkę w przednim przedziale oraz dodatkową skrzynkę w lewej części bagażnika. Poniższa rozpiska odpowiada układowi opisanemu w fabrycznej instrukcji BYD TANG EV 2021 i jest zgodna ze schematami stosowanymi w Tang EV z lat 2022-2023.
Artykuł dotyczy elektrycznego Tang EV tej konfiguracji. Nie należy stosować numeracji do odmian spalinowych i hybrydowych Tang ani do późniejszej wersji modelu, jeżeli układ na pokrywie skrzynki różni się od pokazanych diagramów. Mniejszy BYD ATTO 3 również korzysta z innej numeracji bezpieczników.
Spis treści
- Lokalizacja skrzynek bezpieczników
- Skrzynka pod deską rozdzielczą – 1-47
- Skrzynka w przednim przedziale – F01-F52
- Skrzynka w bagażniku – F8/1-F8/35
- USB, multimedia, OBD, wycieraczki i ładowanie
- Bezpiecznik gniazda 12 V
- Przekaźniki
Gdzie są skrzynki bezpieczników w BYD Tang EV?
| Skrzynka | Lokalizacja | Numeracja |
|---|---|---|

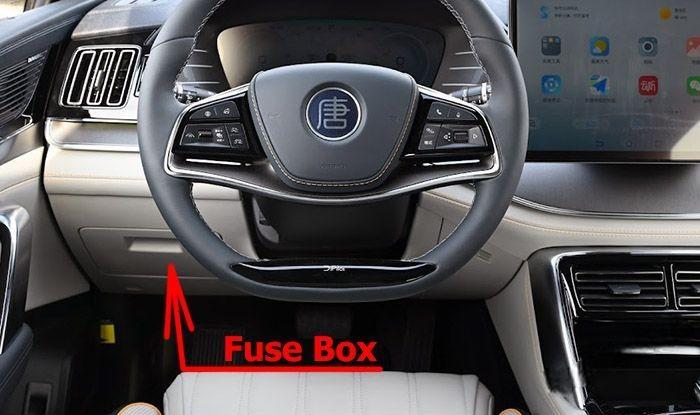

| Panel deski rozdzielczej | Za osłoną pod deską rozdzielczą po stronie kierowcy | 1-47, K2-1-K2-4 |
| Przedni przedział | Po lewej stronie przedniego przedziału | F01-F52, K01-K12 |

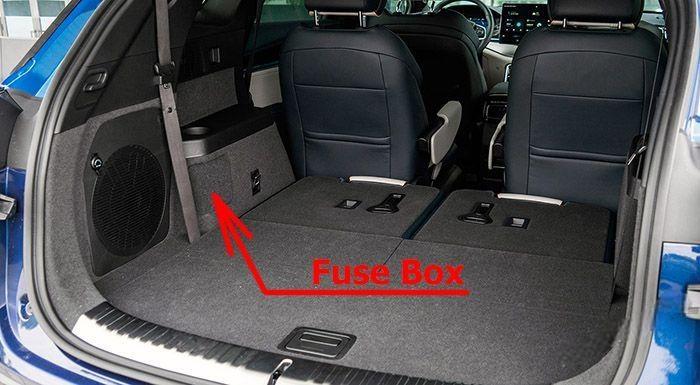

| Bagażnik | Po lewej stronie bagażnika, za bocznym elementem wykończenia | F8/1-F8/35, Kk-1, K8-1, K8-2 |
W Tang EV skrzynka bagażnika jest szczególnie istotna, ponieważ znajdują się w niej m.in. zabezpieczenia ogrzewania tylnej szyby, hamulca postojowego, wzmacniacza audio, zamka klapki ładowania, tylnych świateł, tylnej wycieraczki i tylnej dmuchawy.

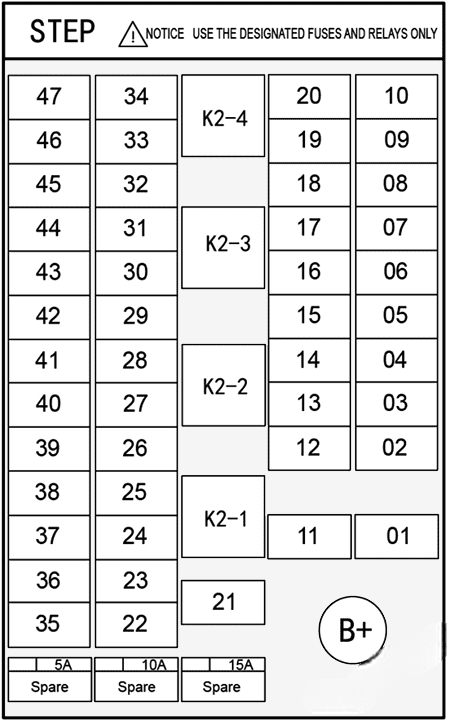

Skrzynka bezpieczników pod deską rozdzielczą – 1-47
Panel kabinowy znajduje się pod deską rozdzielczą. Chroni przede wszystkim moduły nadwozia i wnętrza, multimedia, złącze diagnostyczne, szyby, fotele, poduszki powietrzne, ogrzewanie kierownicy, USB oraz układ filtrowania powietrza PM2.5.
| Nr | Prąd | Chroniony obwód |
|---|---|---|
| 1 | – | – |
| 2 | 30 A | BCM – moduł sterowania nadwozia |
| 3 | 10 A | Klimatyzacja |
| 4 | 20 A | Centralny zamek / blokowanie drzwi |
| 5 | 5 A | Wyłącznik świateł stop |
| 6 | 7,5 A | Switch BAT – fabryczne oznaczenie obwodu |
| 7 | 10 A | Sterownik drzwi |
| 8 | 5 A | Zestaw wskaźników |
| 9 | 20 A | Silnik dachu panoramicznego / szyberdachu |
| 10 | 5 A | NFC |
| 11 | – | – |
| 12 | 10 A | DLC – złącze diagnostyczne |
| 13 | 20 A | System multimedialny |
| 14 | – | – |
| 15 | – | – |
| 16 | 15 A | Kolumna kierownicy |
| 17 | 7,5 A | Oświetlenie wnętrza DOME |
| 18 | 30 A | Prawy przedni fotel elektryczny |
| 19 | 30 A | Lewy przedni fotel elektryczny |
| 20 | 20 A | Lewe przednie drzwi / silnik szyby |
| 21 | 40 A | Szyby elektryczne |
| 22 | – | – |
| 23 | – | – |
| 24 | 5 A | ABS / ESP / IPB |
| 25 | 5 A | EPS – elektryczne wspomaganie kierownicy |
| 26 | 10 A | SRS – układ poduszek powietrznych |
| 27 | 15 A | Ogrzewanie kierownicy |
| 28 | 5 A | Zestaw wskaźników – zasilanie IG1 |
| 29 | 5 A | ADAS – systemy wspomagania kierowcy |
| 30 | 15 A | Sterownik fotela kierowcy |
| 31 | 7,5 A | Układ wyboru przełożeń |
| 32 | 20 A | Prawe przednie drzwi / silnik szyby |
| 33 | 20 A | Lewe tylne drzwi / silnik szyby |
| 34 | 20 A | Prawe tylne drzwi / silnik szyby |
| 35 | – | – |
| 36 | – | – |
| 37 | 7,5 A | Switch IG1 – fabryczne oznaczenie obwodu |
| 38 | 5 A | Sterownik elektrycznego hamulca postojowego EPB |
| 39 | 7,5 A | Układ PM2.5 |
| 40 | – | – |
| 41 | – | – |
| 42 | – | – |
| 43 | – | – |
| 44 | – | – |
| 45 | 7,5 A | USB |
| 46 | 15 A | Backup PWR – zasilanie rezerwowe |
| 47 | – | – |

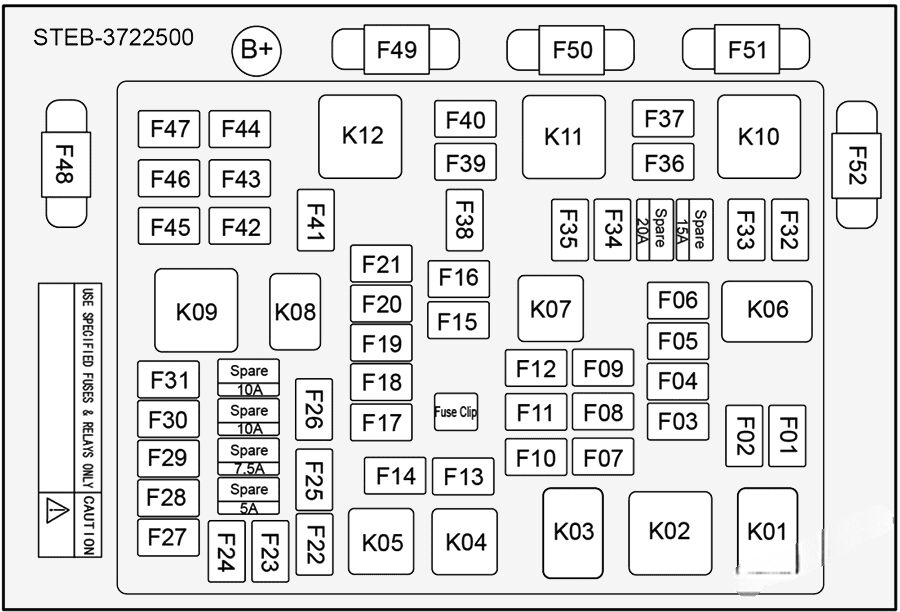

Skrzynka bezpieczników w przednim przedziale – F01-F52
Główna skrzynka znajduje się po lewej stronie przedniego przedziału. Zawiera zabezpieczenia układu zarządzania akumulatorem, pomp chłodzenia, sterownika silnika elektrycznego, zintegrowanego układu hamulcowego IPB, dmuchawy, klaksonu, reflektorów, spryskiwacza, wycieraczek, wentylatora oraz głównych obwodów zasilających pozostałe skrzynki.
| Nr | Prąd | Chroniony obwód |
|---|---|---|
| F01 | – | – |
| F02 | – | – |
| F03 | – | – |
| F04 | – | – |
| F05 | – | – |
| F06 | – | – |
| F07 | 10 A | ABTMP – pompa adaptacyjnego układu zarządzania temperaturą akumulatora |
| F08 | 10 A | Moduł klimatyzacji |
| F09 | 7,5 A | BMC – sterownik zarządzania akumulatorem |
| F10 | 5 A | Układ ogrzewania akumulatora |
| F11 | 10 A | DMC – sterownik silnika elektrycznego |
| F12 | 10 A | Pompa DMC |
| F13 | 60 A | IPB – zintegrowany układ hamulcowy |
| F14 | 40 A | Przednia dmuchawa |
| F15 | – | – |
| F16 | – | – |
| F17 | 15 A | Klakson |
| F18 | – | – |
| F19 | – | – |
| F20 | 5 A | CDU – zespół dwukierunkowej ładowarki pokładowej, przetwornicy DC-DC i rozdziału mocy |
| F21 | 10 A | Prawy przedni zespół lampy |
| F22 | – | – |
| F23 | – | – |
| F24 | – | – |
| F25 | 15 A | Silnik spryskiwacza przedniej szyby |
| F26 | – | – |
| F27 | – | – |
| F28 | – | – |
| F29 | – | – |
| F30 | – | – |
| F31 | – | – |
| F32 | – | – |
| F33 | – | – |
| F34 | – | – |
| F35 | 5 A | Boost DC – fabryczne oznaczenie obwodu |
| F36 | – | – |
| F37 | – | – |
| F38 | 10 A | Lewy przedni zespół lampy |
| F39 | 60 A | IPB – zintegrowany układ hamulcowy |
| F40 | – | – |
| F41 | 20 A | VTOV – Vehicle to Vehicle |
| F42 | – | – |
| F43 | 25 A | Przednie wycieraczki |
| F44 | – | – |
| F45 | – | – |
| F46 | – | – |
| F47 | – | – |
| F48 | 200 A | Battery – akumulator, zgodnie z fabrycznym opisem |
| F49 | 60 A | Wentylator |
| F50 | 100 A | R-EPS – elektryczne wspomaganie kierownicy przy przekładni |
| F51 | 80 A | IEC – zasilanie skrzynki bezpieczników i przekaźników deski rozdzielczej |
| F52 | 80 A | TEC – zasilanie skrzynki bezpieczników i przekaźników w bagażniku |
F48, F50, F51 i F52 to wysokoprądowe pozycje w głównej skrzynce PDB. Opis F48 jako „Battery” nie oznacza bezpiecznika serwisowego baterii trakcyjnej. Elementy instalacji wysokiego napięcia i przewody oznaczone kolorem pomarańczowym wymagają odrębnych procedur serwisowych.

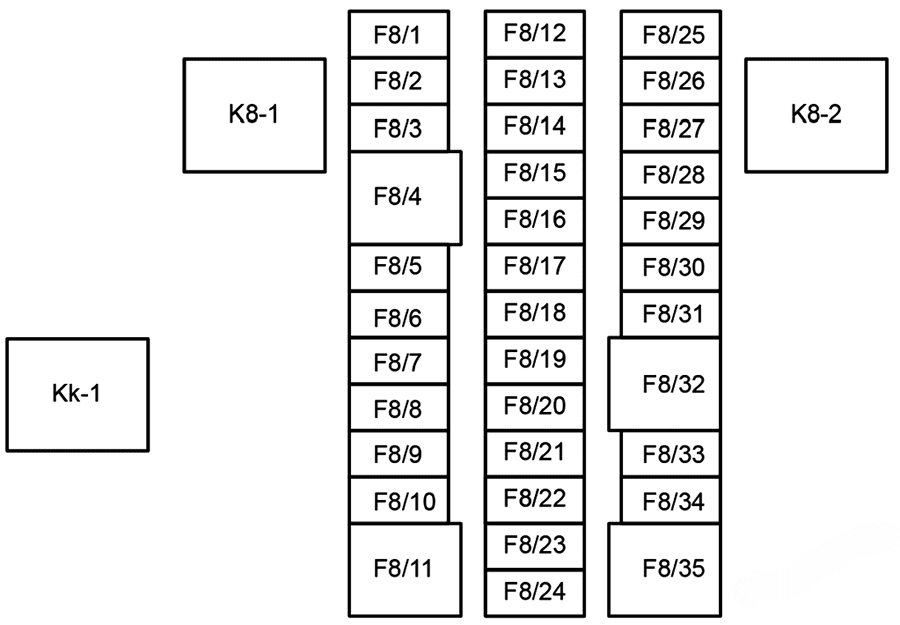

Skrzynka bezpieczników w bagażniku – F8/1-F8/35
Trzeci panel znajduje się po lewej stronie bagażnika. Obsługuje wiele urządzeń tylnej części auta, w tym ogrzewanie lusterek i tylnej szyby, elektryczny hamulec postojowy, wzmacniacz audio, sterownik klapy bagażnika, inteligentny kluczyk, elementy związane z ładowaniem, tylną wycieraczkę i tylną dmuchawę.
| Nr | Prąd | Chroniony obwód |
|---|---|---|
| F8/1 | – | – |
| F8/2 | – | – |
| F8/3 | 7,5 A | Ogrzewanie lusterek zewnętrznych |
| F8/4 | 40 A | Ogrzewanie / odszranianie tylnej szyby |
| F8/5 | 30 A | EPB – elektryczny hamulec postojowy |
| F8/6 | 30 A | EPB – elektryczny hamulec postojowy |
| F8/7 | 20 A | Zewnętrzny wzmacniacz audio |
| F8/8 | – | – |
| F8/9 | – | – |
| F8/10 | – | – |
| F8/11 | 20 A | BD-ECU – sterownik tylnej klapy |
| F8/12 | 10 A | ECU BAT – stałe zasilanie sterownika +30 |
| F8/13 | 5 A | I-KEY – inteligentny kluczyk |
| F8/14 | 10 A | Zamek klapki gniazda ładowania |
| F8/15 | 5 A | Lampka ładowania |
| F8/16 | 10 A | Tylne światło pozycyjne / wskaźnik stanu ładowania |
| F8/17 | 7,5 A | Prawe tylne światło przeciwmgielne / światło cofania |
| F8/18 | 7,5 A | Lampka ładowania DC |
| F8/19 | 10 A | Tylne światła awaryjne |
| F8/20 | 20 A | ACC – zasilanie akcesoriów |
| F8/21 | 15 A | Blokada dziecięca |
| F8/22 | 15 A | Backup PWR – zasilanie rezerwowe |
| F8/23 | – | – |
| F8/24 | – | – |
| F8/25 | – | – |
| F8/26 | – | – |
| F8/27 | – | – |
| F8/28 | – | – |
| F8/29 | – | – |
| F8/30 | – | – |
| F8/31 | – | – |
| F8/32 | – | – |
| F8/33 | – | – |
| F8/34 | 15 A | Tylna wycieraczka |
| F8/35 | 30 A | Tylna dmuchawa |
Najczęściej szukane bezpieczniki BYD Tang EV
| Funkcja | Bezpiecznik | Prąd | Skrzynka |
|---|---|---|---|
| USB | 45 | 7,5 A | Deska rozdzielcza |
| Multimedia | 13 | 20 A | Deska rozdzielcza |
| Złącze diagnostyczne OBD / DLC | 12 | 10 A | Deska rozdzielcza |
| Ogrzewanie kierownicy | 27 | 15 A | Deska rozdzielcza |
| Przednia dmuchawa | F14 | 40 A | Przedni przedział |
| Klakson | F17 | 15 A | Przedni przedział |
| Spryskiwacz przedniej szyby | F25 | 15 A | Przedni przedział |
| Przednie wycieraczki | F43 | 25 A | Przedni przedział |
| Ogrzewanie tylnej szyby | F8/4 | 40 A | Bagażnik |
| Zewnętrzny wzmacniacz audio | F8/7 | 20 A | Bagażnik |
| Zamek klapki ładowania | F8/14 | 10 A | Bagażnik |
| Lampka ładowania | F8/15 | 5 A | Bagażnik |
| Lampka ładowania DC | F8/18 | 7,5 A | Bagażnik |
| Tylna wycieraczka | F8/34 | 15 A | Bagażnik |
| Tylna dmuchawa | F8/35 | 30 A | Bagażnik |
Warto odróżnić obwody związane z samym procesem ładowania od głównego układu wysokiego napięcia. Bezpieczniki F8/14, F8/15 i F8/18 dotyczą zamka klapki oraz sygnalizacji ładowania. Nie są bezpiecznikami baterii trakcyjnej ani głównego toru ładowania HV.
Który bezpiecznik odpowiada za gniazdo 12 V?
Fabryczna tabela dla tej wersji Tang EV nie wskazuje osobnej pozycji nazwanej „12 V socket” ani „cigarette lighter”. W skrzynce bagażnika znajduje się F8/20 20 A opisany jako ACC, a w panelu kabinowym pozycja 46 15 A jest oznaczona jako Backup PWR, jednak sama instrukcja nie przypisuje tych pozycji wprost do fizycznego gniazda 12 V. Przy awarii gniazda należy sprawdzić opis na pokrywie skrzynki konkretnego egzemplarza lub dokumentację dobraną według VIN.
Nie warto kierować się numeracją z innych samochodów marki. Przykładowo BYD Dolphin ma dwa główne panele PDB i zupełnie inne przypisania zasilania akcesoriów oraz USB.
Przekaźniki BYD Tang EV
Panel pod deską rozdzielczą
| Oznaczenie | Funkcja |
|---|---|
| K2-1 | Przekaźnik IG1 |
| K2-2 | Przekaźnik ACC |
| K2-3 | Funkcja niepodana przez producenta |
| K2-4 | Funkcja niepodana przez producenta |
Skrzynka w przednim przedziale
| Oznaczenie | Funkcja |
|---|---|
| K01 | Funkcja niepodana przez producenta |
| K02 | Funkcja niepodana przez producenta |
| K03 | Przekaźnik IG4 |
| K04 | Funkcja niepodana przez producenta |
| K05 | Funkcja niepodana przez producenta |
| K06 | Funkcja niepodana przez producenta |
| K07 | Przekaźnik IG3 |
| K08 | Przekaźnik VTOV – Vehicle to Vehicle |
| K09 | Funkcja niepodana przez producenta |
| K10 | Funkcja niepodana przez producenta |
| K11 | Funkcja niepodana przez producenta |
| K12 | Funkcja niepodana przez producenta |
Skrzynka w bagażniku
| Oznaczenie | Funkcja |
|---|---|
| Kk-1 | Przekaźnik tylnej wycieraczki |
| K8-1 | Przekaźnik ogrzewania / odszraniania tylnej szyby |
| K8-2 | Przekaźnik rezerwowy |
Jeśli szukasz rozpiski dla nowszego elektrycznego SUV-a marki, BYD Seal U EV ma osobny schemat i inne oznaczenia skrzynek. W każdym przypadku przy różnicy pomiędzy tabelą a etykietą w samochodzie pierwszeństwo ma oznaczenie właściwe dla konkretnej wersji i wyposażenia.
