BYD Seal U EV to w pełni elektryczna wersja modelu Seal U. Poniższa rozpiska została opracowana na podstawie instrukcji użytkownika BYD SEAL U EV w europejskiej wersji z września 2024 roku. Dokument producenta wskazuje dwie skrzynki bezpieczników instalacji niskonapięciowej: jedną pod przednią pokrywą i drugą pod deską rozdzielczą.
Ten schemat dotyczy wyłącznie wersji EV. Hybrydowy plug-in ma inną architekturę elektryczną, dlatego dla niego należy korzystać z osobnego wpisu: BYD Seal U DM-i – bezpieczniki i schemat skrzynek. W instrukcji elektrycznego Seal U występują warianty SA3(E-L) i SA3(E-H), ale producent publikuje dla nich wspólną tabelę bezpieczników.
Gdzie znajdują się bezpieczniki w BYD Seal U EV?

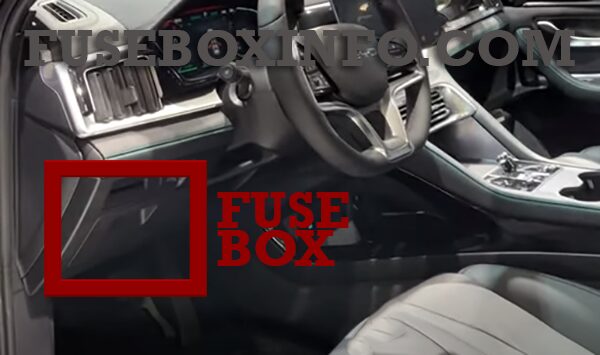

Instrukcja producenta podaje dwie skrzynki bezpieczników. Panel kabinowy znajduje się w dolnej części deski rozdzielczej po stronie kierowcy. Druga skrzynka jest umieszczona pod przednią pokrywą i zawiera zarówno klasyczne bezpieczniki F1-F48, jak i zabezpieczenia wysokoprądowe F49-F53.
| Skrzynka | Lokalizacja | Numeracja |
|---|---|---|
| Dashboard PDB | Dolna część deski rozdzielczej po stronie kierowcy | 01-31 |
| Under-Hood Fuse Box | Pod przednią pokrywą | F1-F53 oraz miejsca przekaźników widoczne na schemacie |

W wersji z kierownicą po lewej stronie dostęp do panelu kabinowego uzyskuje się od strony kierowcy. Nie należy przenosić lokalizacji z wersji RHD bez sprawdzenia konkretnego samochodu.

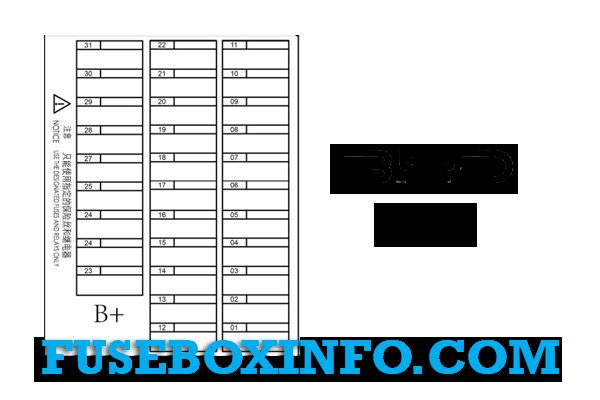

Skrzynka bezpieczników pod deską rozdzielczą – 01-31
Panel w kabinie zabezpiecza przede wszystkim elektronikę wnętrza, system multimedialny, ładowarkę bezprzewodową, złącze diagnostyczne, fotele elektryczne, eCall, tylne USB i część modułów nadwozia.

Numeracja tej skrzynki nie ma litery F – producent stosuje pozycje 01-31. Puste miejsca pozostawiono w tabeli dokładnie tak, jak w instrukcji BYD.
| Nr | Prąd | Chroniony obwód |
|---|---|---|
| 01 | 30 A | Tylny sterownik nadwozia |
| 02 | 30 A | Universal controller – uniwersalny sterownik |
| 03 | 30 A | Universal controller – uniwersalny sterownik |
| 04 | 10 A | Złącze diagnostyczne |
| 05 | 10 A | Ładowarka bezprzewodowa |
| 06 | 5 A | Moduł odbiornika wysokiej częstotliwości |
| 07 | 5 A | Panel wyboru przełożeń |
| 08 | 20 A | System multimedialny |
| 09 | 20 A | Zewnętrzny wzmacniacz audio |
| 10 | 7,5 A | ADAS – systemy wspomagania kierowcy |
| 11 | 10 A | Przełącznik zespolony |
| 12 | – | Niewykorzystany |
| 13 | – | Niewykorzystany |
| 14 | 10 A | Interfejs blokady alkoholowej – jeśli występuje |
| 15 | 10 A | Lewy tylny zespół lamp |
| 16 | 10 A | Prawy tylny zespół lamp |
| 17 | 7,5 A | eCall |
| 18 | 5 A | Włącznik świateł stop |
| 19 | 30 A | Tylny sterownik nadwozia |
| 20 | 30 A | Tylny sterownik nadwozia |
| 21 | 30 A | Lewy przedni fotel elektryczny |
| 22 | 30 A | Prawy przedni fotel elektryczny |
| 23 | 20 A | Zasilanie instalacji haka / przyczepy |
| 24 | 15 A | Tylne porty USB |
| 25 | – | Niewykorzystany |
| 26 | – | Niewykorzystany |
| 27 | – | Niewykorzystany |
| 28 | – | Niewykorzystany |
| 29 | – | Niewykorzystany |
| 30 | – | Niewykorzystany |
| 31 | – | Niewykorzystany |
Warto zwrócić uwagę na pozycję 02. W oficjalnej instrukcji BYD z września 2024 roku jest ona obsadzona bezpiecznikiem 30 A i opisana jako Universal controller. Niektóre wtórne zestawienia publikowane w internecie pokazują tę pozycję jako pustą – przy tej rozbieżności przyjmujemy dane producenta.

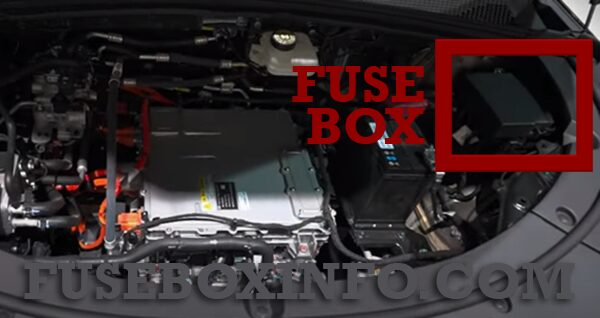

Skrzynka bezpieczników pod przednią pokrywą – F1-F53
Główna skrzynka pod przednią pokrywą obejmuje układy typowe dla samochodu elektrycznego: zintegrowany sterownik wysokiego napięcia, moduł zarządzania termicznego, pompy chłodzenia, BMS, ESC, elektryczne wspomaganie kierownicy oraz sterowniki nadwozia. Nie ma tu bezpieczników pompy paliwa, wtryskiwaczy czy cewek zapłonowych charakterystycznych dla Seal U DM-i.

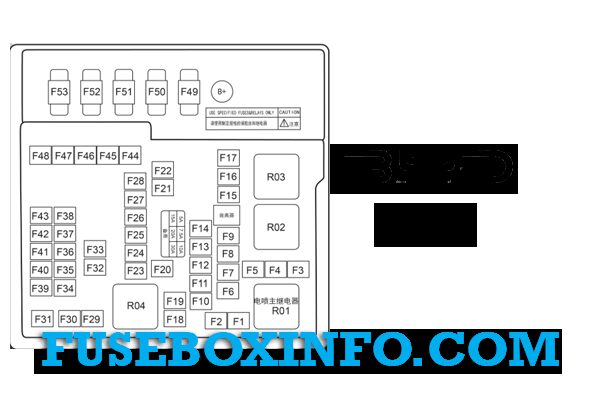

Po otwarciu pokrywy dostępny jest diagram położenia poszczególnych gniazd. W skrzynce znajdują się również miejsca przekaźników oznaczone na rysunku, ale instrukcja użytkownika nie publikuje kompletnej tabeli ich funkcji. Z tego powodu nie przypisujemy R01-R04 funkcji na podstawie innych modeli BYD.

| Nr | Prąd | Chroniony obwód |
|---|---|---|
| F1 | 30 A | Stałe zasilanie |
| F2 | 60 A | Dashboard PDB – zasilanie rozdzielni deski rozdzielczej |
| F3 | – | Niewykorzystany |
| F4 | 15 A | Zintegrowany sterownik wysokiego napięcia |
| F5 | 15 A | Zintegrowany sterownik wysokiego napięcia |
| F6 | – | Niewykorzystany |
| F7 | – | Niewykorzystany |
| F8 | – | Niewykorzystany |
| F9 | 10 A | Zintegrowany moduł zarządzania termicznego |
| F10 | 15 A | Lewy zespół reflektora |
| F11 | 15 A | Prawy zespół reflektora |
| F12 | – | Niewykorzystany |
| F13 | – | Niewykorzystany |
| F14 | – | Niewykorzystany |
| F15 | – | Niewykorzystany |
| F16 | 40 A | Stałe zasilanie |
| F17 | – | Niewykorzystany |
| F18 | – | Niewykorzystany |
| F19 | – | Niewykorzystany |
| F20 | – | Niewykorzystany |
| F21 | 30 A | Przednie wycieraczki |
| F22 | 30 A | Ogrzewanie tylnej szyby |
| F23 | 20 A | Wysokociśnieniowa pompa oleju układu chłodzenia |
| F24 | 7,5 A | Elektrycznie sterowana pompa cieczy chłodzącej |
| F25 | 7,5 A | Sprężarka |
| F26 | 7,5 A | USB |
| F27 | 15 A | Auxiliary power – zasilanie akcesoriów / obwód pomocniczy |
| F28 | – | Niewykorzystany |
| F29 | – | Niewykorzystany |
| F30 | 60 A | ESC – elektroniczny układ stabilizacji toru jazdy |
| F31 | – | Niewykorzystany |
| F32 | 30 A | Zasilanie instalacji haka / przyczepy |
| F33 | 5 A | Battery manager – sterownik zarządzania akumulatorem |
| F34 | 15 A | Ogrzewanie kierownicy |
| F35 | 5 A | Tylny sterownik nadwozia |
| F36 | 5 A | Panel wyboru przełożeń |
| F37 | 7,5 A | ETC – fabryczne oznaczenie producenta |
| F38 | 10 A | SRS – układ poduszek powietrznych |
| F39 | 5 A | ADAS – systemy wspomagania kierowcy |
| F40 | 5 A | Zestaw wskaźników |
| F41 | 5 A | EPS – elektryczne wspomaganie kierownicy |
| F42 | 5 A | ESC – elektroniczny układ stabilizacji toru jazdy |
| F43 | – | Niewykorzystany |
| F44 | 60 A | ESC – elektroniczny układ stabilizacji toru jazdy |
| F45 | 40 A | Dmuchawa układu klimatyzacji i ogrzewania |
| F46 | – | Niewykorzystany |
| F47 | – | Niewykorzystany |
| F48 | 10 A | Tylna wycieraczka |
| F49 | 200 A | Akumulator niskiego napięcia 12 V |
| F50 | 70 A | C_EPS – elektryczne wspomaganie kolumny kierownicy |
| F51 | 100 A | Lewy moduł sterowania nadwoziem |
| F52 | 100 A | Prawy moduł sterowania nadwoziem |
| F53 | 60 A | Wentylator z płynną regulacją prędkości |
F26 i F39 wymagają szczególnej uwagi przy korzystaniu z internetowych tabel. Oficjalna instrukcja BYD podaje dla F26 wartość 7,5 A i funkcję USB, natomiast F39 ma 5 A i odpowiada za ADAS. W części wtórnych zestawień można spotkać inne wartości lub pustą pozycję F26. W powyższej tabeli zachowano dane z instrukcji producenta.
Najczęściej szukane bezpieczniki BYD Seal U EV
| Funkcja | Bezpiecznik | Prąd | Skrzynka |
|---|---|---|---|
| Zasilanie akcesoriów / obwód pomocniczy | F27 | 15 A | Pod przednią pokrywą |
| USB | F26 | 7,5 A | Pod przednią pokrywą |
| Tylne USB | 24 | 15 A | Deska rozdzielcza |
| Ładowarka bezprzewodowa | 05 | 10 A | Deska rozdzielcza |
| System multimedialny | 08 | 20 A | Deska rozdzielcza |
| Zewnętrzny wzmacniacz audio | 09 | 20 A | Deska rozdzielcza |
| Złącze diagnostyczne | 04 | 10 A | Deska rozdzielcza |
| Przednie wycieraczki | F21 | 30 A | Pod przednią pokrywą |
| Tylna wycieraczka | F48 | 10 A | Pod przednią pokrywą |
| Ogrzewanie tylnej szyby | F22 | 30 A | Pod przednią pokrywą |
| Dmuchawa klimatyzacji / ogrzewania | F45 | 40 A | Pod przednią pokrywą |
| Ogrzewanie kierownicy | F34 | 15 A | Pod przednią pokrywą |
| Lewy reflektor | F10 | 15 A | Pod przednią pokrywą |
| Prawy reflektor | F11 | 15 A | Pod przednią pokrywą |
| ADAS | F39 oraz 10 | 5 A oraz 7,5 A | Pod przednią pokrywą / deska rozdzielcza |
Instrukcja nazywa F27 Auxiliary power. Nie zmieniamy tego opisu na „bezpiecznik zapalniczki”, ponieważ producent nie przypisuje tej pozycji w tabeli wprost do zapalniczki. Samochód ma jednak gniazdo zasilania 12 V, dlatego przy problemie z obwodem zasilania akcesoriów F27 jest najważniejszą pozycją wskazaną przez dokumentację.
W Seal U EV szczególnie istotne jest rozróżnienie zwykłych bezpieczników instalacji 12 V od elementów układu wysokonapięciowego. F4 i F5 zasilają zintegrowany sterownik HV, ale są częścią opisanej przez producenta skrzynki niskonapięciowej. Nie oznacza to, że użytkownik powinien otwierać obudowy podzespołów wysokiego napięcia. Podobną zasadę rozdzielenia instalacji 12 V i HV stosuje Skoda Enyaq, choć numeracja bezpieczników jest w niej całkowicie inna.
