Fiat Strada po liftingu – instalacja opisana w instrukcji z 2012 roku ma dwa podstawowe zespoły bezpieczników. Pierwszy znajduje się pod deską rozdzielczą po lewej stronie kierownicy, drugi w komorze silnika. Oznaczenia i wartości zabezpieczeń sprawdzono w fabrycznej tabeli dotyczącej tego wariantu Strady. Dla egzemplarzy z innymi silnikami lub wyposażeniem należy sprawdzić indywidualną dokumentację.
Skrzynka bezpieczników w kabinie – położenie i dostęp

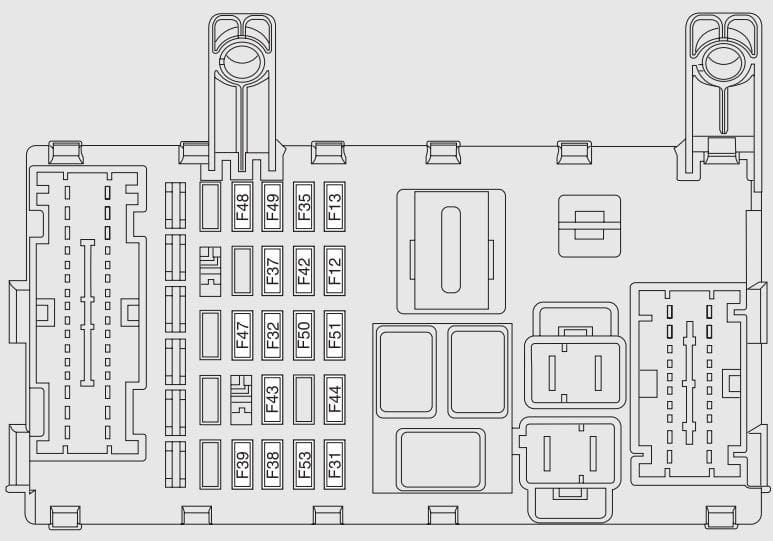

Panel znajduje się pod dolną częścią deski rozdzielczej, po lewej stronie koła kierownicy. Przed otwarciem wyłącz zapłon i odbiorniki elektryczne. Poluzuj śruby mocujące A wskazane na rysunku 144 instrukcji obsługi, a następnie zdejmij plastikową osłonę B. Za nią znajduje się panel bezpieczników odpowiadający rysunkowi 143. Oznaczenia najważniejszych obwodów można również sprawdzić na wewnętrznej stronie pokrywy. Po kontroli załóż osłonę i przykręć mocowania.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F12 | 15 | Prawe światło mijania |
| F13 | 15 | Lewe światło mijania i korektor ustawienia reflektorów |
| F31 | 7,5 | Światło cofania, cewki przekaźników silnika i sterowanie klimatyzacją ręczną |
| F32 | 15 | Stałe zasilanie +30 obwodów sterowania oświetleniem |
| F35 | 10 | Styk rozwierny NC wyłącznika świateł STOP |
| F37 | 10 | Światła STOP i zestaw wskaźników |
| F38 | 20 | Centralny zamek |
| F39 | 15 | Stałe zasilanie lampki sufitowej, schowka i radia |
| F42 | 7,5 | Sterownik ABS |
| F43 | 30 | Silnik przednich wycieraczek i dwukierunkowa pompa spryskiwaczy |
| F44 | 20 | Zapalniczka i gniazdo 12 V |
| F47 | 30 | Elektryczny podnośnik przedniej szyby lewej |
| F48 | 30 | Elektryczny podnośnik przedniej szyby prawej |
| F49 | 7,5 | Zasilanie po zapłonie radia, elektrycznych lusterek i podświetlenia elementów sterowania |
| F50 | 7,5 | Sterownik poduszek powietrznych |
| F51 | 7,5 | Podświetlenie tablicy rejestracyjnej, klimatyzacji, zapalniczki i radia |
| F53 | 10 | Kierunkowskazy, światła awaryjne i zestaw wskaźników |
Skrzynka bezpieczników w komorze silnika – położenie i dostęp

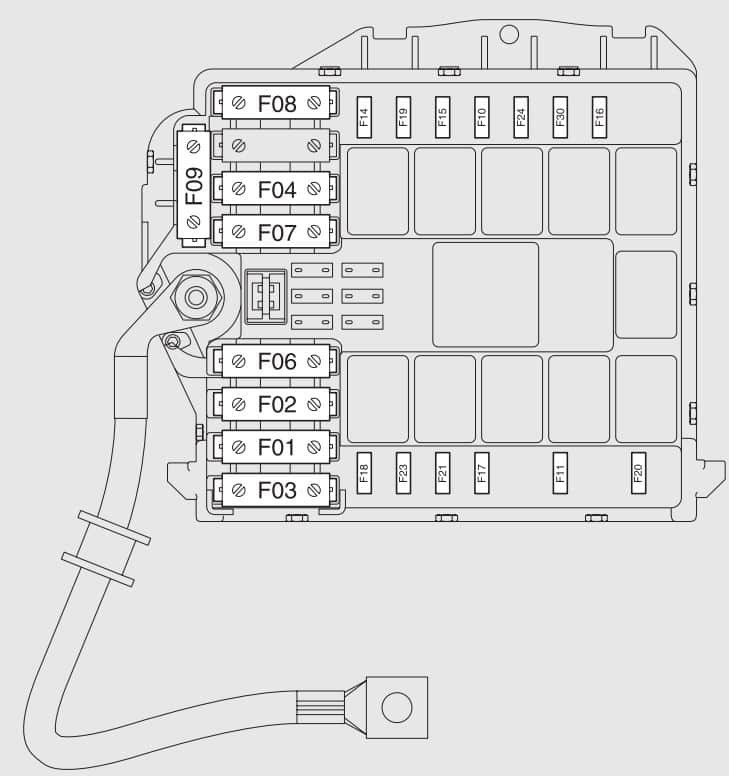

Po otwarciu maski odszukaj osłoniętą skrzynkę bezpieczników po lewej stronie komory silnika w kierunku jazdy, obok instalacji zasilającej. Po wyłączeniu zapłonu unieś pokrywę ochronną skrzynki i porównaj pozycje z rysunkiem 145 fabrycznej instrukcji. Skrzynka zawiera zarówno duże zabezpieczenia obwodów głównych F00-F08, jak i mniejsze bezpieczniki sterowania silnikiem, oświetlenia oraz klimatyzacji. Po zamknięciu sprawdź prawidłowe osadzenie pokrywy. Nie kieruj na nią wody pod ciśnieniem.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F00 | 60 | Podgrzewanie świec żarowych – wersje z silnikiem Diesla |
| F01 | 70 | Zasilanie podstawowych obwodów skrzynki bezpieczników w kabinie |
| F02 | 40 | Dodatkowe zasilanie skrzynki bezpieczników w kabinie – zależnie od wyposażenia |
| F03 | 20 | Stacyjka / wyłącznik zapłonu |
| F04 | 50 | Układ zapobiegający poślizgowi / ABS – jeżeli występuje |
| F06 | 30/40 | Pierwszy bieg wentylatora chłodnicy silnika – warianty 30 lub 40 A |
| F07 | 40/60 | Drugi bieg wentylatora chłodnicy silnika – warianty 40 lub 60 A |
| F08 | 40 | Silnik dmuchawy / nawiewu układu klimatyzacji |
| F10 | 15 | Sygnał dźwiękowy |
| F11 | 15 | Czujnik prędkości, zawór EVAP, sterownik świec żarowych i układ zarządzania silnikiem – zależnie od silnika |
| F14 | 10 | Prawe światło drogowe |
| F15 | 10 | Lewe światło drogowe |
| F16 | 7,5 | Sterownik silnika, przekaźnik układu wtrysku i układu chłodzenia |
| F17 | 10 | Zasilanie sterownika silnika oraz elektrozaworu pompy paliwa – w zależności od jednostki |
| F18 | 7,5 | Zasilanie sterownika silnika |
| F19 | 7,5 | Sprężarka klimatyzacji |
| F20 | 20 | Podgrzewany filtr paliwa – Diesel |
| F21 | 15 | Pompa paliwa i układ odcinający zasilanie paliwem |
| F23 | 15 | Dodatkowe reflektory – jeżeli występują |
| F24 | 10 | Zasilanie po włączeniu zapłonu (+15) |
| F30 | 15 | Przednie światła przeciwmgielne |
Gdzie znaleźć najczęściej sprawdzane bezpieczniki?
Zapalniczka i gniazdo 12 V: F44 20 A w kabinie. Przy częstym przepalaniu sprawdź, czy w gnieździe nie znajduje się metalowy przedmiot lub uszkodzona wtyczka ładowarki.
Światła mijania: F12 i F13, po 15 A, w kabinie. Światła drogowe: F14 i F15, po 10 A, pod maską. Jeśli jedna lampa nie działa, należy sprawdzić także żarówkę i złącze reflektora.
Przednie wycieraczki i spryskiwacze: F43 30 A w kabinie. Klakson: F10 15 A w komorze silnika. Pompa paliwa: F21 15 A pod maską.
Różnice silnikowe i wartości bezpieczników F06-F07
W fabrycznej instrukcji F06 ma wartość 30 lub 40 A, a F07 40 lub 60 A. Zależy to od wariantu wentylatora chłodnicy i wyposażenia. Nie można wymieniać zabezpieczenia na mocniejsze bez sprawdzenia instalacji. F00 60 A służy do podgrzewania świec żarowych i ma zastosowanie w wersjach wysokoprężnych. F20 dotyczy podgrzewania filtra paliwa.
Choć Fiat Fiorino / Qubo korzysta także z oznaczeń Fxx, jego schemat jest odmienny i nie nadaje się do identyfikacji bezpieczników Strady.
FAQ – Fiat Strada
Jak otworzyć panel bezpieczników w kabinie?
Poluzuj śruby mocujące A pod deską po lewej stronie kierownicy, a następnie zdejmij pokrywę B. Skrzynka znajduje się bezpośrednio za osłoną.
Gdzie znajduje się bezpiecznik zapalniczki?
F44 20 A w panelu pod deską rozdzielczą.
Czy F06 30 A można zastąpić F06 40 A?
Nie bez weryfikacji układu chłodzenia konkretnej wersji. Instrukcja podaje odrębne wartości dla różnych konfiguracji.
Gdzie jest bezpiecznik klaksonu?
F10 15 A w skrzynce komory silnika.
