Fiat Talento II (2016-2018) jest samochodem dostawczym z rodziny X82, spokrewnionym z Renault Trafic III i Oplem Vivaro B. W odmianach furgon, kombi i bus występuje kilka wariantów wyposażenia elektrycznego, jednak instrukcje Fiata z lat 2017 i 2018 wskazują tę samą kabinową skrzynkę z numerami 1-45. W tabeli znajdują się także miejsca wolne, obwody wyposażenia opcjonalnego i elementy, przy których producent zaleca obsługę serwisową.
Najczęściej poszukiwane numery to 31 (zapalniczka i przednie gniazdo 12 V), 40 (tylne gniazdo akcesoriów), 38 (gniazdo w przestrzeni ładunkowej) i 44 (przednie wycieraczki). Te numery odpowiadają fabrycznej numeracji schematu. W Talento stosowano również dodatkowe moduły zależne od silnika, skrzyni i opcji nadwozia; ich oznaczenia należy odczytać z konkretnego pojazdu.
Fiat Talento 2016-2018 – lokalizacja skrzynki bezpieczników
Główny panel bezpieczników kabiny znajduje się po lewej stronie kierownicy, w dolnej części deski rozdzielczej, za niewielkim schowkiem z osłoną oznaczoną literą A. Instrukcja producenta pokazuje dokładnie schowek obok kolumny kierownicy – to nie jest schowek pasażera.
- Wyłącz zapłon, wyjmij kluczyk lub kartę elektroniczną i wyłącz światła oraz dodatkowe urządzenia.
- Ustaw fotel kierowcy tak, aby swobodnie dostać się do dolnej części deski rozdzielczej po lewej stronie kierownicy.
- Otwórz schowek A: naciśnij jego boczną ściankę w kierunku środka i delikatnie pociągnij schowek ku sobie, zwalniając mocowanie.
- Za osłoną znajduje się blok bezpieczników. Porównaj pozycje z rysunkiem poniżej. Szczypce do wyjmowania wkładek znajdują się za tą samą klapką.
- Jeżeli numerów nie da się odczytać, sprawdź nadruki na plastikowej obudowie lub fabryczną wkładkę informacyjną. Nie sugeruj się wyłącznie kolorem zabezpieczenia.
Schemat skrzynki kabinowej – pozycje 1-45

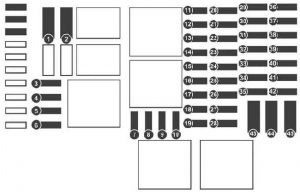

Rysunek przedstawia rozmieszczenie bezpieczników według instrukcji Fiata dla Talento 2016-2018. Utrzymano wszystkie 45 numerów, w tym nieobsadzone pozycje 2 i 3. Zapis „(1)” oznacza obwód, dla którego Fiat zaleca skorzystanie z autoryzowanego serwisu zamiast samodzielnego zastępowania zabezpieczenia. Część gniazd może pozostać pusta w aucie bez określonej opcji.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Zasilanie po włączeniu zapłonu (APC) w pojeździe z elektroniczną kartą/kluczem |
| 2 | – | Pozycja wolna – brak przypisanego obwodu |
| 3 | – | Pozycja wolna – brak przypisanego obwodu |
| 4 | – | Stałe zasilanie akumulatorowe w wersji z elektroniczną kartą/kluczem |
| 5 | – | Dodatkowy układ klimatyzacji, jeśli zamontowano |
| 6 | – | Dodatkowe ogrzewanie przedziału pasażerskiego, jeśli zamontowano |
| 7 | – | Elektrycznie sterowane lusterka i dodatkowy moduł elektroniki nadwozia |
| 8 | – | Podgrzewanie lusterek zewnętrznych |
| 9 | – | Radio, system multimedialny, lusterko wewnętrzne i gniazdo diagnostyczne |
| 10 | – | Przygotowanie instalacji elektrycznej do haka holowniczego |
| 11 | – | Zasilanie czasowe i moduł centralny elektroniki wnętrza |
| 12 | – | Prawe światło do jazdy dziennej, przednie postojowe, prawe drogowe i lewe mijania |
| 13 | – | Kierunkowskazy i światła awaryjne |
| 14 | – | Układ ryglowania drzwi, pokryw i innych otwieranych elementów |
| 15 | – | Lewe światło do jazdy dziennej, tylne pozycyjne, lewe drogowe i prawe mijania |
| 16 | – | Oświetlenie tablicy rejestracyjnej oraz przednie i tylne przeciwmgielne |
| 17 | – | Sygnalizacja alarmowa i akustyczna, przełączniki świateł i wycieraczek |
| 18 | – | Zestaw wskaźników i jego zasilanie |
| 19 | – | Urządzenie grzewcze |
| 20 | – | Wycieraczki tylnej szyby, pompa spryskiwaczy i sygnał dźwiękowy |
| 21 | – | Ogólne zasilanie po zapłonie (APC) |
| 22 | – | Światła cofania |
| 23 | – | Włącznik pedału hamulca (sygnał STOP) |
| 24 | – | Układ wtryskowy i zapłon – obwód serwisowy (1) |
| 25 | – | Poduszki powietrzne i blokada kierownicy – obwód serwisowy (1) |
| 26 | – | Elektryczny podnośnik szyby pasażera |
| 27 | – | Wspomaganie kierownicy – obwód serwisowy (1) |
| 28 | – | Światła hamowania (STOP) |
| 29 | – | Zasilanie po zapłonie (APC) w wersji z kluczem elektronicznym |
| 30 | – | Ogólne zasilanie odbiorników pomocniczych |
| 31 | – | Zapalniczka i przednie gniazdo akcesoriów 12 V |
| 32 | – | Urządzenie grzewcze |
| 33 | – | Światła STOP, ABS i transponder immobilizera – obwód serwisowy (1) |
| 34 | – | Oświetlenie kabiny i sterowanie klimatyzacją |
| 35 | – | Rozrusznik w samochodach z kluczem elektronicznym |
| 36 | – | Wycieraczka tylnej szyby |
| 37 | – | Sygnalizacja elektromagnetyczna (oznaczenie z instrukcji producenta) |
| 38 | – | Dodatkowe gniazdo zasilania w przestrzeni ładunkowej |
| 39 | – | Silnik elektrycznego podnośnika szyby kierowcy |
| 40 | – | Tylne dodatkowe gniazdo akcesoriów 12 V |
| 41 | – | Rozrusznik i moduł BCM – obwód serwisowy (1) |
| 42 | – | Podgrzewanie foteli, jeśli zamontowano |
| 43 | – | Tachograf – wersje wyposażone w urządzenie rejestrujące |
| 44 | – | Silnik wycieraczki przedniej szyby |
| 45 | – | Układ ogrzewania i klimatyzacji |
Dlaczego kolumna „Amperaż [A]” zawiera kreski?
W fabrycznych instrukcjach Fiata Talento z 2017 i 2018 roku tabela pozycji 1-45 podaje funkcje, lecz nie zawiera amperażu poszczególnych bezpieczników. Dlatego oznaczenie „-” oznacza tutaj „wartości nie podano w sprawdzonej instrukcji”, a nie brak zabezpieczenia. Wyjątkiem są pozycje 2 i 3, które producent opisuje jako wolne. Amperaż należy potwierdzić na fabrycznej wkładce, na pokrywie, w dokumentacji po numerze VIN albo na oryginalnym bezpieczniku, jeśli nadal jest zgodny ze specyfikacją.
Fiat wyraźnie ostrzega, że w przypadku awarii głównych bezpieczników MAXI-FUSE, MEGA-FUSE lub MIDI-FUSE nie należy wykonywać prowizorycznych napraw. To samo dotyczy krytycznych obwodów poduszek powietrznych, hamulców, sterowania silnikiem i układu kierowniczego.
Skrzynki pomocnicze i obwody pod maską
Podstawowa tabela Fiata opisuje panel w kabinie. Dodatkowe obwody zasilania i wysokoprądowe zabezpieczenia są związane z komorą silnika i zespołem akumulatora. Ich układ zależy od wersji silnika 1.6 MultiJet / EcoJet, zastosowanej elektroniki i wyposażenia dodatkowego. Nie ma podstaw, aby dopisywać do tego schematu numerację przekaźników z Renault Trafic lub Opla Vivaro wyłącznie ze względu na wspólną platformę pojazdów.
Jeżeli awaria dotyczy rozruchu, świec żarowych, wtrysku lub wentylatorów, sprawdź dokumentację przeznaczoną dla konkretnego numeru VIN. Zgodnie z instrukcją Fiata zabezpieczenia obwodów bezpieczeństwa i układów krytycznych wymagają diagnostyki serwisowej, a nie prób zastępowania większymi wkładkami.
Typowe usterki elektryczne Fiata Talento
Zapalniczka albo gniazdo USB z ładowarką nie działa: w schemacie kabinowym sprawdź pozycję 31. Przed szukaniem przyczyny odłącz adapter, ponieważ uszkodzony przetwornik lub moneta w gnieździe mogą powodować zwarcie. Jeżeli nie działa gniazdo z tyłu furgonu, najpierw rozróżnij poz. 40 (tylne gniazdo pomocnicze) i poz. 38 (dodatkowe gniazdo w przestrzeni ładunkowej).
Brak działania wycieraczek przednich: w instrukcji przypisano im pozycję 44. Pozycja 20 obejmuje pompkę spryskiwaczy, tylną wycieraczkę i klakson, a pozycja 36 sam tylny wycierak. To ważne przy diagnozie sytuacji, gdy przednia wycieraczka działa, ale nie ma płynu na szybie.
Niedziałające lusterka: elektryczną regulację powiązano z pozycją 7, natomiast podgrzewanie lusterek z pozycją 8. Jeśli regulacja działa, a powierzchnia luster pozostaje zimna, warto zacząć od obwodu grzania i przewodów w przelotkach drzwi.
Nie działa elektryczna szyba pasażera lub kierowcy: dla strony pasażera Fiat wskazuje pozycję 26, a dla silnika szyby kierowcy pozycję 39. Przy sprawnym zasilaniu częstą przyczyną jest uszkodzony przełącznik lub przewody przechodzące między drzwiami a nadwoziem.
Rozrusznik nie reaguje na kartę: w wersjach z elektronicznym kluczem sprawdza się działanie obwodów opisanych jako pozycje 1, 4, 29 i 35. Pozycja 41 odpowiada za układ rozruchu BCM i w instrukcji jest oznaczona jako serwisowa. Bez sprawdzenia stanu akumulatora i komunikatów immobilizera nie należy uznawać samego bezpiecznika za przyczynę.
Problemy ze światłami STOP: instrukcja wymienia pozycje 23, 28 i 33 w kontekście włącznika hamulca, świateł STOP i ABS. Jeśli pojawiają się równocześnie błędy systemów bezpieczeństwa, nie należy zastępować zabezpieczenia przed diagnostyką.
Talento a Renault Trafic III i Opel Vivaro B
Fiat Talento II wykorzystuje konstrukcję spokrewnioną z Renault Trafic III (2017), dlatego w obu pojazdach spotyka się podobne elementy elektryczne i wyposażenie. Warto również porównać schemat wcześniejszego Renault Trafic 2015-2016 oraz Opel Vivaro II (2014-2016). Są to jednak osobne artykuły i nie wolno kopiować między nimi wartości amperażu bez weryfikacji konkretnej instalacji.
Dane w tym wpisie odpowiadają instrukcji Fiat Professional Talento z lat 2017-2018 oraz pierwotnemu zestawieniu serwisu dla lat 2016-2018. Układ 45 numerów pozostaje zgodny ze wskazanymi instrukcjami, lecz różne wersje wyposażenia mogą mieć inne gniazda obsadzone fizycznie.
Fotografia wyróżniająca: KGC626, Wikimedia Commons, „Fiat Talento F.jpg”, licencja CC BY-SA 4.0. Źródło fotografii: commons.wikimedia.org/wiki/File:Fiat_Talento_F.jpg. Warunki licencji: creativecommons.org/licenses/by-sa/4.0/.
