Fiat Tipo z lat 2020-2022 to popularny w Europie samochód występujący jako sedan, hatchback i kombi Station Wagon. W zależności od wersji, po liftingu także Tipo Cross, samochód ma skrzynkę w komorze silnika, dwa zestawy zabezpieczeń przy desce rozdzielczej i dodatkowy panel w bagażniku. Poniżej opisano numery i amperaż potwierdzone w instrukcjach rodziny Tipo. Poszczególne obwody, szczególnie fotele i elektryczna klapa, zależą od wyposażenia.
Gdzie znajdują się bezpieczniki Fiat Tipo (2020-2022)?
Komora silnika: główny blok zamontowano obok akumulatora. Pokrywę należy otworzyć przy wyłączonym zapłonie, a po kontroli poprawnie zatrzasnąć, chroniąc złącza przed wilgocią.
Deska rozdzielcza: dostęp do głównej skrzynki jest pod deską po lewej stronie. Dodatkowy panel w kabinie zawiera zabezpieczenia sterowania zamkami konkretnych drzwi. Należy odróżnić te gniazda od numerów głównego bloku.
Bagażnik: kolejny panel znajduje się za osłoną boczną przestrzeni bagażowej. W hatchbacku i kombi klapka jest dostępna po otwarciu klapy bagażnika. Zawiera m.in. gniazdo 12 V i wyposażenie elektrycznych foteli, jeśli występuje.
Pokrewny wielkością Fiat Doblò II FL (2015-2022) ma jednak odmienną instalację i osobne schematy. Nie stosuj jego rozpiski do Tipo.

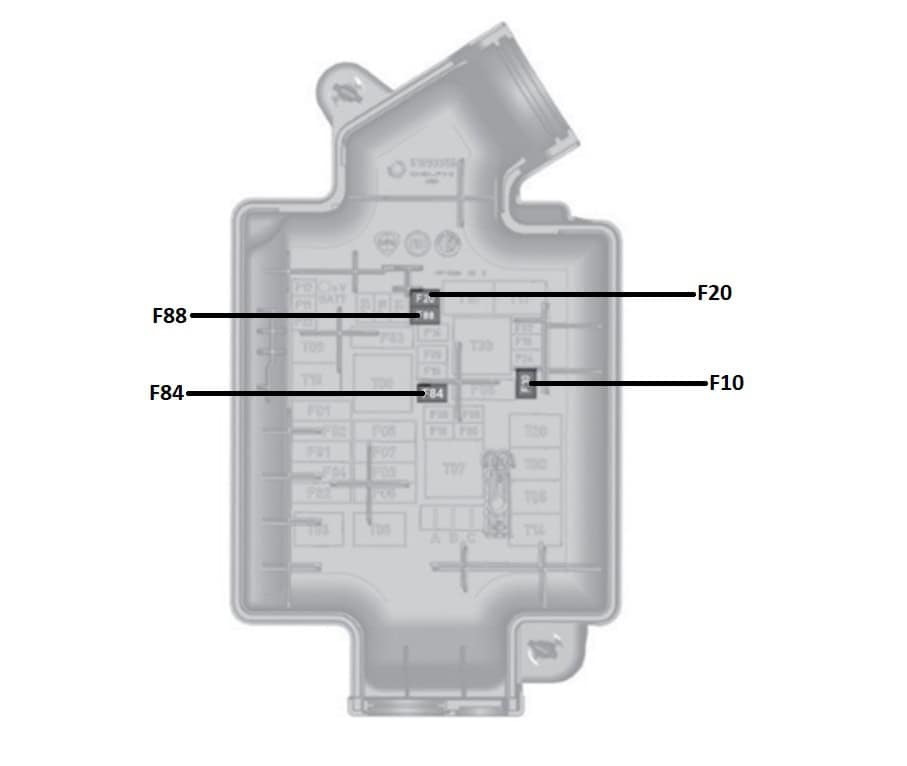

Fiat Tipo 2020-2022 – bezpieczniki w komorze silnika
W podstawowej fabrycznej tabeli opisano m.in. dwutonowy klakson, podgrzewanie lusterek, ogrzewanie tylnej szyby i aktywną żaluzję chłodnicy Active Grille Shutter. Uwaga na F84: w zestawieniu dotyczącym lat 2020-2022 występuje 10 A, natomiast wcześniejsze instrukcje Tipo (2017-2018) podawały 5 A. Nie wolno zmieniać wartości wkładki na podstawie rozpiski innego rocznika. Amperaż potwierdź na oryginalnym bezpieczniku swojego samochodu.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F10 | 15 | Dwutonowy sygnał dźwiękowy (klakson). |
| F84 | 10 / 5 | Aktywna żaluzja wlotu powietrza Active Grille Shutter. W zestawieniach 2020-2022: 10 A; w starszej instrukcji 2017-2018: 5 A. Należy sprawdzić własną wersję. |
| F88 | 7,5 | Podgrzewanie lusterek zewnętrznych. |
| F20 | 30 | Ogrzewanie tylnej szyby. |

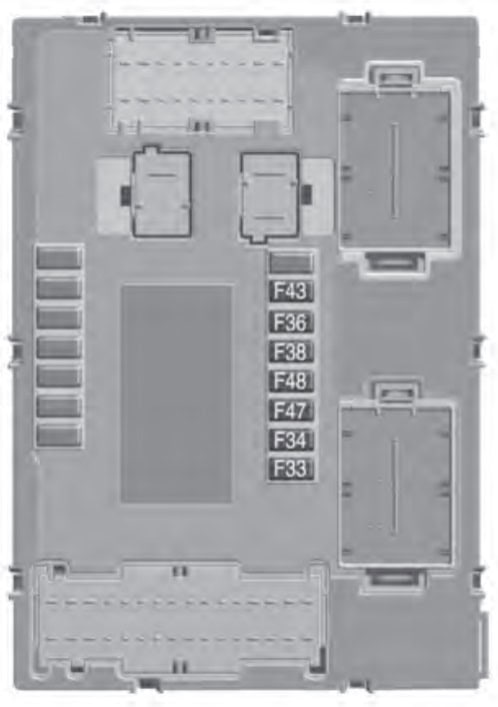

Fiat Tipo – bezpieczniki głównego panelu w kabinie
Panel pod deską rozdzielczą obejmuje zabezpieczenia przednich i tylnych szyb elektrycznych, sterowania centralnym zamkiem, spryskiwaczy, multimediów Uconnect i diagnostyki pokładowej. Instrukcja podaje numery F33-F48 dla opisanych odbiorników. Brakujących numerów nie należy automatycznie uznawać za niewykorzystywane w każdej wersji.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F47 | 25 | Elektryczne sterowanie przednią szybą po stronie kierowcy. |
| F48 | 25 | Elektryczne sterowanie przednią szybą po stronie pasażera. |
| F36 | 15 | Multimedia Uconnect, klimatyzacja, diagnostyka EOBD, port USB/AUX i przyciski na kierownicy. |
| F38 | 20 | Centralny zamek, odblokowanie drzwi i klapy bagażnika, funkcja Dead Lock, jeśli występuje. |
| F43 | 20 | Pompa spryskiwaczy przedniej szyby. |
| F33 | 25 | Elektryczna szyba tylna lewa. |
| F34 | 25 | Elektryczna szyba tylna prawa. |

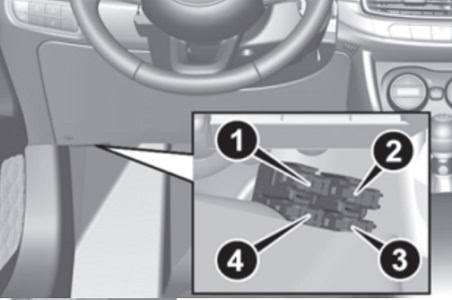

Dodatkowe zabezpieczenia centralnego zamka
W niektórych konfiguracjach Tipo występuje drugi zespół czterech zabezpieczeń po 7,5 A, oddzielający elektryczne odryglowanie lewych i prawych drzwi. Oznaczenia 1-4 dotyczą tego osobnego bloku, a nie pozycji z głównego panelu.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 7,5 | Odblokowanie przednich drzwi kierowcy. |
| 2 | 7,5 | Odblokowanie przednich drzwi pasażera. |
| 3 | 7,5 | Odblokowanie tylnych drzwi lewych. |
| 4 | 7,5 | Odblokowanie tylnych drzwi prawych. |

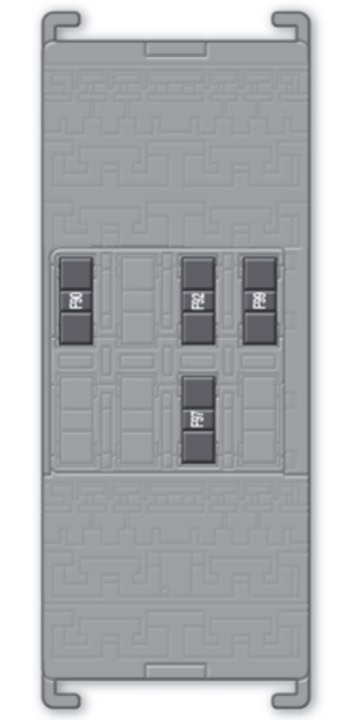

Fiat Tipo – skrzynka bezpieczników w bagażniku
W tylnej skrzynce znajdują się między innymi zabezpieczenia opcjonalnych podgrzewanych foteli i elektrycznego podparcia lędźwiowego. Najczęściej poszukiwaną pozycją jest F97 (15 A) – tylne gniazdo 12 V. Obsadę trzeba zweryfikować zależnie od wersji sedan, hatchback lub Station Wagon.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F97 | 15 | Tylne gniazdo akcesoriów 12 V. |
| F99 | 10 | Ogrzewanie przedniego fotela kierowcy. |
| F92 | 10 | Ogrzewanie przedniego fotela pasażera. |
| F90 | 10 | Regulacja podparcia lędźwiowego fotela kierowcy. |
Który bezpiecznik sprawdzić przy awarii Fiata Tipo?
Nie działa klakson: skontroluj F10 (15 A) w komorze silnika. Przy sprawnej wkładce sprawdź styki i połączenia elektryczne sygnału dźwiękowego.
Nie działa ogrzewanie tylnej szyby: pod maską sprawdź F20 (30 A). Podgrzewanie lusterek jest zabezpieczone osobno przez F88 (7,5 A).
Nie pracuje spryskiwacz przedniej szyby: w głównym panelu kabinowym sprawdź F43 (20 A). Może też występować uszkodzona pompka lub przerwany przewód.
Nie działają elektryczne szyby: przednia szyba kierowcy korzysta z F47 (25 A), pasażera z F48 (25 A). Tylne szyby mają osobne wkładki F33 i F34, obie po 25 A.
Problem z radiem, Uconnect lub USB: sprawdź F36 (15 A), który w tej konfiguracji zasila kilka elektronicznych urządzeń, w tym diagnostykę i sterowanie klimatyzacją.
Nie działa gniazdo 12 V w bagażniku: właściwe zabezpieczenie to F97 (15 A). Jeśli problem wraca, sprawdź czy metalowy przedmiot nie zwiera styków gniazda.
Fiat Tipo 2020-2022 – na co zwrócić uwagę?
Występowały odmiany benzynowe, diesla oraz wersje z różnym wyposażeniem komfortu. Z tego powodu część pól jest obsadzona tylko w określonych autach. Schemat przedstawia potwierdzone pozycje z wykazów Tipo, nie wszystkie gniazda możliwe we wszystkich silnikach. W razie rozbieżności pierwszeństwo ma instrukcja i wartości zabezpieczeń właściwe dla konkretnego egzemplarza.
Typowe rozwiązania dotyczące nadwozia i sterowania elektryką można porównać z Fiatem 500X (2014-2015), jednak oba modele mają odrębne numery zabezpieczeń. Również Fiat Panda III (2012-2015) nie jest źródłem zamiennej numeracji.
Zdjęcie główne: Fiat Tipo Sport z 2020 roku, fot. Vauxford, Wikimedia Commons, CC BY-SA 4.0. Fotografia pomniejszona do 1280 px. Tabele opracowano z rozpisek Fiat Tipo z uwzględnieniem różnic roczników.
