Fiat Punto 2012 (typ 199) ma trzy główne skrzynki bezpieczników: w desce rozdzielczej, w komorze silnika oraz z lewej strony bagażnika. Nie należy bez sprawdzenia stosować opisów starszego Grande Punto, chociaż obie wersje należą do rodziny 199. W tabelach zachowano wszystkie przypisania z dotychczasowego zestawienia oraz zróżnicowanie opcjonalnego wyposażenia.

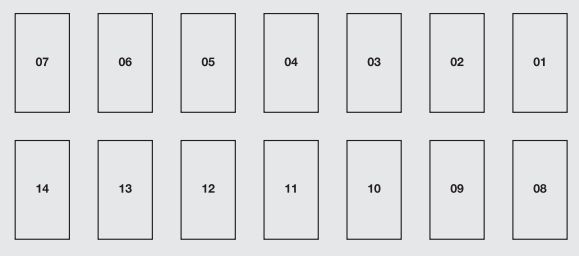

Gdzie jest skrzynka bezpieczników w kabinie?
Znajduje się w lewej dolnej części deski rozdzielczej, w pobliżu kolumny kierownicy. Po wyłączeniu zapłonu odkręć śruby dolnej osłony i zdejmij pokrywę zgodnie z rysunkami 95-96 instrukcji Fiata.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1* | 7,5 | Światło mijania prawe |
| 8* | 7,5 | Lewe światło mijania |
| 8 | 5 | Korektor ustawienia reflektorów |
| 13 | 5 | Zasilanie INT/A cewek przekaźników w skrzynce bezpieczników w komorze silnika i cewek przekaźników w centralce body komputer |
| 2* | 5 | Przednia lampa sufitowa, tylna lampa sufitowa, lampy w daszkach przeciwsłonecznych, lampy w drzwiach, lampa oświetlenia bagażnika, lampa oświetlenia schowka |
| 5 | 10 | Zasilanie + akumulatora dla gniazdka diagnostycznego EOBD, centralka klimatyzacji automatycznej, syrena alarmu, radio, centralka Blue&Me |
| 11 | 5 | Zasilanie dla zestawu wskaźników, wyłącznik pedału hamulca (styk normalnie otwarty – N. O.), trzecie światło stop |
| 4 | 20 | Silniki blokowania/odblokowania drzwi, silniki aktywacji dead lock, silnik odblokowania pokrywy bagażnika |
| 6 | 20 | Pompa elektryczna spryskiwaczy szyby przedniej/tylne |
| 14 | 20 | Silnik podnośnika szyby w drzwiach przednich po stronie kierowcy |
| 7 | 20 | Silnik podnośnika szyby w drzwiach przednich po stronie pasażera |
| 12 | 5 | Zasilanie dla podświetlenia zespołu wyłączników, centralka parkowania centralka rozpoznania ciśnienia w oponach, ruch lusterek wstecznych elektrycznych zewnętrznych, czujnik deszczu, centralka dachu elektrycznego, gniazdko infotelematyczne my-port, lusterko wewnętrzne elektrochromatyczne |
| 3 | 5 | Zestaw wskaźników |
| 10 | 7,5 | Zasilanie wyłącznika pedału hamulca (styk normalnie zamknięty NC), wyłącznika pedału sprzęgła, zespołu nagrzewnicy wewnętrznej, centralki Blue&Me, systemu przystosowania do zamontowania radia, centralka stabilizacji napięcia-voltage stabilizer, świateł cofania w zderzaku, czujnika wody w filtrze oleju napędowego centralki żarowych, czujnika na serwohamulcu, cewek przekaźników w skrzynce bezpieczników w komorze silnika, debimetru |
Oznaczenia z gwiazdką w dokumentacji producenta dotyczą tylko wybranych wersji wyposażenia.

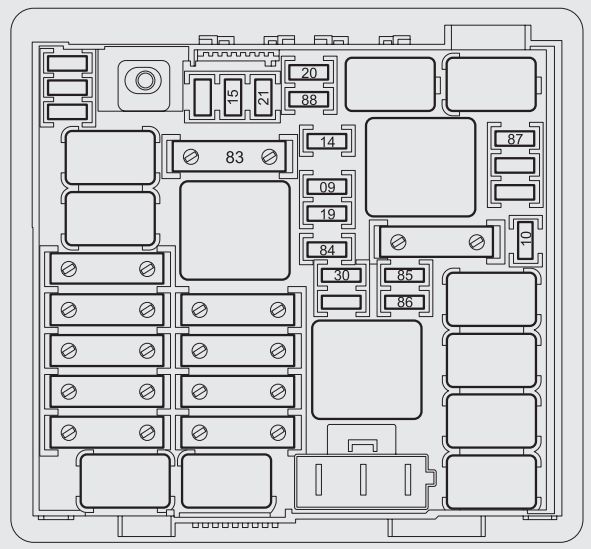

Skrzynka bezpieczników w komorze silnika
Skrzynka znajduje się przy akumulatorze pod plastikową pokrywą. Wyłącz zapłon, zwolnij zaczepy i porównaj oznaczenia z rysunkiem na osłonie. Duże zabezpieczenia odpowiadają m.in. za układy silnika, klimatyzacji i ogrzewania.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 09 | 20 | System audio Hi-Fi kompletny z radioodtwarzaczem, centralka i głośnik subwoofer |
| 10 | 10 | Sygnał dźwiękowy jednotonowy |
| 14 | 15 | Światło drogowe lewe, światło drogowe prawe |
| 15 | 30 | Nagrzewnica dodatkowa |
| 19 | 7,5 | Sprężarka klimatyzacji |
| 20 | 30 | Ogrzewana szyba tylna |
| 21 | 15 | Pompa elektryczna paliwa na zbiorniku |
| 30 | 15 | Przednie światło przeciwmgielne lewe, przednie światło przeciwmgielne prawe |
| 84 | 7,5 | Elektrozawory zarządzanie zasilaniem układu Metanu |
| 85 | – | Gniazdko prądowe (przystosowanie) |
| 86 | 15 | Gniazdko prądowe w kabinie, zapalniczka |
| 87 | 5 | Czujnik IBS stanu naładowania akumulatora |
| 88 | 7,5 | Ogrzewanie lusterka zewnętrznego po stronie kierowcy, ogrzewanie lusterka zewnętrznego po stronie pasażera |

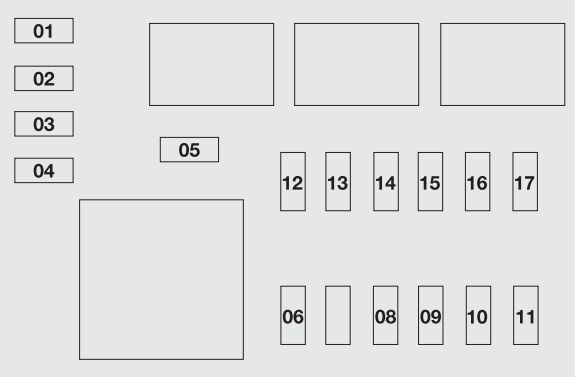

Skrzynka bezpieczników w bagażniku
Panel jest po lewej stronie bagażnika, za klapką inspekcyjną w bocznej tapicerce. Niektóre miejsca pozostają nieobsadzone w samochodach bez dodatkowego wyposażenia, na przykład elektrycznego dachu.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 17 | 20 | System otwierania elektrycznego dachu otwieranego |
| 14 | 7,5 | Centralka zarządzania systemem alarmowym |
| 01 | – | Wolny |
| 03 | – | Wolny |
| 04 | 10 | Przesuwanie elektryczne regulacji lędźwiowej na siedzeniu przednim po stronie kierowcy |
| 15 | – | Wolny |
| 10 | 20 | System podnośnika szyby (silnik, centralka kontroli) na drzwiach prawych |
| 16 | – | Wolny |
| 08 | 10 | Termofor ogrzewania na siedzeniu przednim po stronie kierowcy |
| 07 | – | System zaczepu do holowania (gniazdo przystosowania do montażu bezpiecznika after market) |
| 05 | 15 | Gniazdko prądowe w komorze bagażnika |
| 11 | 20 | System podnośnika szyby (silnik, centralka kontroli) na drzwiach lewych |
| 13 | 5 | Centralka rozpoznania ciśnienia w oponach TPMS |
| 09 | 10 | Termofor ogrzewania na siedzeniu przednim po stronie pasażera |
| 06 | – | Wolny |
| 02 | – | Wolny |
Praktyczne przykłady usterek
Nie działa zapalniczka albo gniazdo 12 V
W Punto 2012 (typ 199) gniazdo zapalniczki w kabinie zabezpiecza F86 (15 A) w skrzynce komory silnika. Przed wymianą wyłącz zapłon i odłącz ładowarki. Jeśli wkładka po wymianie natychmiast się przepala, sprawdź, czy do gniazda nie dostał się metalowy przedmiot oraz stan podłączanych urządzeń. Więcej przykładów z innych popularnych modeli znajdziesz w poradniku gdzie jest bezpiecznik zapalniczki i gniazda 12 V.
Nie działa elektryczna szyba
W panelu kabinowym sprawdź pozycje 14 – 20 A (kierowca) oraz 7 – 20 A (pasażer), a następnie przełącznik i wiązkę drzwi.
Brak komunikacji z OBD
Sprawdź pozycję 5 – 10 A, która odpowiada również za część wyposażenia audio i sterowników.
Nie działa jedna lampa mijania
W odpowiednio wyposażonej wersji skontroluj pozycje 1 i 8 – 7,5 A. Oznaczenia z gwiazdką wymagają potwierdzenia w fabrycznej instrukcji konkretnej wersji.
Źródła
Fiat Punto 2012, typ 199 – oficjalna instrukcja obsługi producenta Fiat, seria eLum, rozdział „In an emergency”, ilustracje skrzynek deski rozdzielczej, komory silnika i bagażnika (rysunki 94-98). Wartości i obsadę wyposażenia dodatkowego należy potwierdzić w instrukcji właściwej wersji silnikowej.
