Fiat Ulysse II typu 179 (2002-2011) to rodzinny minivan z trzema zespołami bezpieczników: głównym panelem za schowkiem pasażera, dodatkowym blokiem w podłodze przed fotelem pasażera – obok akumulatora – oraz skrzynką w komorze silnika. Numeracja gniazd powtarza się między skrzynkami, dlatego każde zestawienie trzeba czytać wraz z właściwą lokalizacją.
Przypisania niżej odpowiadają układowi z oficjalnej instrukcji Ulysse z 2009 r. W egzemplarzach z wcześniejszych lat lub inną wersją sterownika mogą występować inne zestawienia i układ silnikowy. Wyposażenie w elektryczne drzwi przesuwne, trzy dachy, Hi-Fi, ogrzewane fotele czy DPF zależy od silnika i wersji.

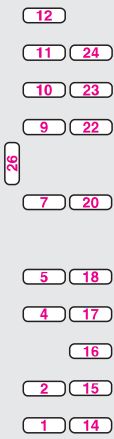

Skrzynka bezpieczników za schowkiem pasażera
Gdzie się znajduje i jak ją otworzyć: usiądź na fotelu pasażera i otwórz schowek przed nim. Panel bezpieczników jest ukryty za dodatkową plastikową pokrywą oznaczoną literą A na rysunku nr 37 fabrycznej instrukcji. Po wyłączeniu zapłonu odczep i zdejmij pokrywę ochronną; za nią znajduje się wąski pionowy panel z pozycjami 1-26. Do wyjmowania wkładek producent przewidział plastikowe szczypce C. Po kontroli wciśnij osłonę z powrotem w mocowania.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 10 | Tylne światła przeciwmgielne |
| 2 | 15 | Ogrzewanie tylnej szyby – według instrukcji Fiat Ulysse 2009 |
| 3 | – | Pozycja bez przypisania w tabeli instrukcji |
| 4 | 15 | Zasilanie głównego sterownika elektronicznego |
| 5 | 10 | Lewe światło STOP |
| 6 | – | Pozycja bez przypisania w tabeli instrukcji |
| 7 | 20 | Zapalniczka, lampki punktowe, oświetlenie schowka pasażera i lusterko automatycznie przyciemniane |
| 8 | – | Pozycja bez przypisania w tabeli instrukcji |
| 9 | 30 | Przedni dach otwierany i wycieraczki przedniej szyby |
| 10 | 20 | Złącze diagnostyczne |
| 11 | 15 | Alarm, Connect, radio, wyświetlacz wielofunkcyjny, przyciski kierownicy i sterowanie DPF – zależnie od wyposażenia |
| 12 | 10 | Prawe światło pozycyjne, tablica rejestracyjna i oświetlenie wnętrza oraz panelu klimatyzacji |
| 13 | – | Pozycja bez przypisania w tabeli instrukcji |
| 14 | 30 | Centralny zamek i podwójne ryglowanie |
| 15 | 30 | Tylna wycieraczka |
| 16 | 5 | Sterownik poduszek powietrznych i główny sterownik elektroniczny |
| 17 | 15 | Prawe światło STOP, trzecie światło STOP, światła STOP przyczepy |
| 18 | 10 | Zasilanie złącza diagnostycznego i wyłączników pedału hamulca oraz sprzęgła |
| 19 | – | Pozycja niewyszczególniona w instrukcji użytkownika; obsada zależna od odmiany |
| 20 | 10 | Zasilanie systemu audio z głównego sterownika |
| 21 | – | Pozycja bez przypisania w tabeli instrukcji |
| 22 | 10 | Lewe światło pozycyjne i światła pozycyjne przyczepy |
| 23 | 15 | Syrena alarmowa |
| 24 | 15 | Sterownik czujników parkowania |
| 25 | – | Pozycja bez przypisania w tabeli instrukcji |
| 26 | 40 | Ogrzewanie tylnej szyby – główny obwód |
Bezpiecznik zapalniczki to 7 (20 A). W instrukcji z 2009 r. pozycja 2 ma 15 A i dotyczy ogrzewania szyby, a tylna wycieraczka znajduje się na pozycji 15 (30 A). Pozycja 26 (40 A) stanowi odrębne zabezpieczenie ogrzewania tylnej szyby.

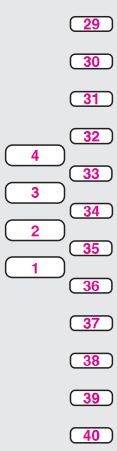

Skrzynka bezpieczników w podłodze przy akumulatorze
Dokładna lokalizacja: w podłodze przed przednim fotelem pasażera, pod klapką wykładziny. Akumulator znajduje się w tej części wnęki podłogowej, a dodatkowa skrzynka jest obok. Dostęp: przesuń fotel pasażera do tyłu, podnieś osłonę w dywaniku i zdejmij pokrywę B wskazaną na rysunku 38 instrukcji. Nie odłączaj przewodów zasilających ani nie kładź metalowych narzędzi na biegunach akumulatora. Po sprawdzeniu zabezpieczeń zamknij pokrywę i ułóż wykładzinę na swoim miejscu.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 40 | Prawe elektryczne drzwi przesuwne |
| 2 | 40 | Lewe elektryczne drzwi przesuwne |
| 3 | 30 | Wzmacniacz Hi-Fi – jeśli występuje |
| 4 | – | Pozycja wolna |
| 29 | – | Pozycja wolna |
| 30 | – | Pozycja wolna |
| 31 | – | Pozycja wolna |
| 32 | 25 | Elektrycznie regulowany fotel kierowcy |
| 33 | 25 | Elektrycznie regulowany fotel pasażera |
| 34 | 20 | Elektryczny dach trzeciego rzędu siedzeń |
| 35 | 20 | Elektryczny dach drugiego rzędu siedzeń |
| 36 | 10 | Podgrzewanie fotela pasażera |
| 37 | 10 | Podgrzewanie fotela kierowcy |
| 38 | 15 | Zabezpieczenie elektryczne blokady drzwi przed otwarciem przez dzieci |
| 39 | 20 | Gniazdo 12 V w trzecim rzędzie siedzeń |
| 40 | 20 | Gniazdo 12 V przy przednim fotelu / konsoli |
Ten panel obsługuje wyposażenie dodatkowe. W samochodzie bez elektrycznie przesuwanych drzwi, podgrzewania foteli czy dodatkowego dachu część miejsc pozostanie pusta.

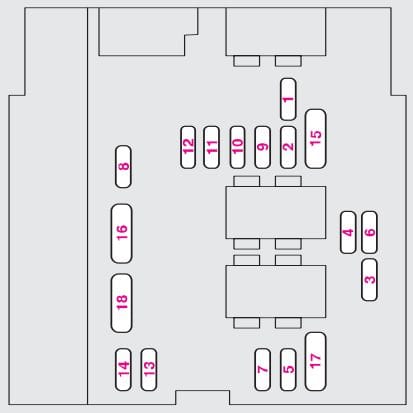

Skrzynka bezpieczników w komorze silnika
Lokalizacja i dostęp: po podniesieniu maski zlokalizuj moduł po prawej stronie komory silnika. W instrukcji Fiata oznaczono jego pokrywę literą C na rysunku 39. Po wyłączeniu zapłonu zwolnij mocowania ochronnej osłony, unieś ją i porównaj numery bezpieczników z rysunkiem poniżej. Po zakończeniu pracy zamknij pokrywę tak, aby dobrze osłaniała styki i przekaźniki przed wilgocią.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 10 | Światła cofania, ksenony, sterowanie wentylatorami chłodnicy, poziom płynu, ogrzewanie filtra Diesla, świece żarowe, tempomat i przepływomierz – zależnie od wersji |
| 2 | 15 | Pompa paliwa, EGR i sterowanie turbosprężarką |
| 3 | 10 | Układ ABS/ESP |
| 4 | 10 | Zasilanie głównego ECU po zapłonie |
| 5 | 10 | Układ filtra cząstek stałych DPF |
| 6 | 15 | Przednie światła przeciwmgielne |
| 7 | 20 | Spryskiwacze reflektorów |
| 8 | 20 | Przekaźnik ECU, sterowanie wentylatorem, regulacja ciśnienia paliwa Diesel i EGR |
| 9 | 15 | Lewe światło mijania i korektor świateł |
| 10 | 15 | Prawe światło mijania |
| 11 | 10 | Lewe światło drogowe |
| 12 | 10 | Prawe światło drogowe |
| 13 | 15 | Klakson |
| 14 | 10 | Pompa spryskiwaczy przedniej i tylnej szyby |
| 15 | 30 | Sonda lambda, wtryskiwacze, cewki / świece zapłonowe, elektrozawory wtrysku i EVAP – zależnie od silnika |
| 16 | – | Pozycja niewyszczególniona w tabeli instrukcji |
| 17 | 30 | Wycieraczki przedniej szyby |
| 18 | 40 | Dodatkowe wentylatory |
Bezpieczniki MAXI w tej samej skrzynce
W module silnikowym znajdują się również duże wkładki MF1-MF8. Zabezpieczają układy o dużym poborze prądu, m.in. wentylatory, ABS i główne zasilanie sterowników. Fiat zaleca, aby awarie MAXI-FUSE diagnozował warsztat. Nigdy nie zastępuj ich wkładkami o wyższej wartości ani drutem.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| MF1 | 50 | Wentylator chłodnicy – drugi bieg |
| MF2 | 50 | Układ ABS/ESP – zabezpieczenie wysokoprądowe |
| MF3 | 30 | Elektrozawory ESP |
| MF4 | 60 | Główne zasilanie sterownika nadwozia, część 1 |
| MF5 | 70 | Główne zasilanie sterownika nadwozia, część 2 |
| MF6 | 30 | Wentylator chłodnicy – pierwszy bieg |
| MF7 | 40 | Immobilizer Fiat CODE / obwód zapłonu |
| MF8 | 50 | Dodatkowe wentylatory klimatyzacji |
Najczęściej sprawdzane bezpieczniki w Ulysse II
Zapalniczka: numer 7 (20 A) za schowkiem pasażera. Gniazda 12 V: w bloku pod podłogą pasażera, numer 39 (20 A) dla trzeciego rzędu i 40 (20 A) dla przedniej konsoli.
Pompa paliwa: numer 2 (15 A) pod maską. Światła mijania: numery 9 i 10 (po 15 A) pod maską.
Klakson: numer 13 (15 A) w komorze silnika. Przednie wycieraczki: numer 17 (30 A) pod maską oraz obwody sterujące z głównego panelu.
Centralny zamek: numer 14 (30 A) za schowkiem, a elektryczne drzwi przesuwne mają osobne wkładki 1 i 2 (po 40 A) w bloku podłogowym.
Różnice pomiędzy generacjami i rynkami
Fiat Ulysse II jest pokrewny modelom Peugeot 807 i Citroën C8. Pomimo wspólnej konstrukcji przed wymianą bezpiecznika trzeba porównać datę produkcji, rodzaj silnika i schemat fizycznego panelu. W tym samym okresie występowały także alternatywne moduły silnikowe, zwłaszcza w wyposażeniu Diesel i na innych rynkach.
FAQ: Fiat Ulysse II 2002-2011
Gdzie są bezpieczniki zapalniczki?
Za schowkiem pasażera – numer 7, 20 A.
Jak dostać się do akumulatora i dodatkowych bezpieczników?
W podłodze przed fotelem pasażera, pod wykładziną. Po odsłonięciu wnęki zdejmij wewnętrzną pokrywę B, aby uzyskać dostęp do bezpieczników dodatkowego wyposażenia.
Jaki bezpiecznik odpowiada za elektryczne drzwi przesuwne?
W panelu podłogowym numery 1 i 2, po 40 A, osobno dla prawej i lewej strony.
Co zrobić, gdy przepala się MF2 od ABS?
MF2 chroni elementy układu hamulcowego o dużym poborze prądu. Powtarzające się przepalanie wymaga diagnostyki modułu ABS i instalacji, zamiast montowania większej wkładki.
