Ford Bronco Sport 2022 ma dwie główne skrzynki bezpieczników: skrzynkę wysokoprądową w komorze silnika oraz panel Body Control Module w kabinie. To osobny model od pełnowymiarowego Forda Bronco 2022 – mimo podobnej nazwy auta mają inną konstrukcję i inną numerację zabezpieczeń.
Bronco Sport korzysta z platformy C2, dlatego część ogólnej architektury jest zbliżona do Escapa 2020 i Mavericka 2022. Nie oznacza to jednak zgodności numerów bezpieczników.
Gdzie są skrzynki bezpieczników w Fordzie Bronco Sport 2022?

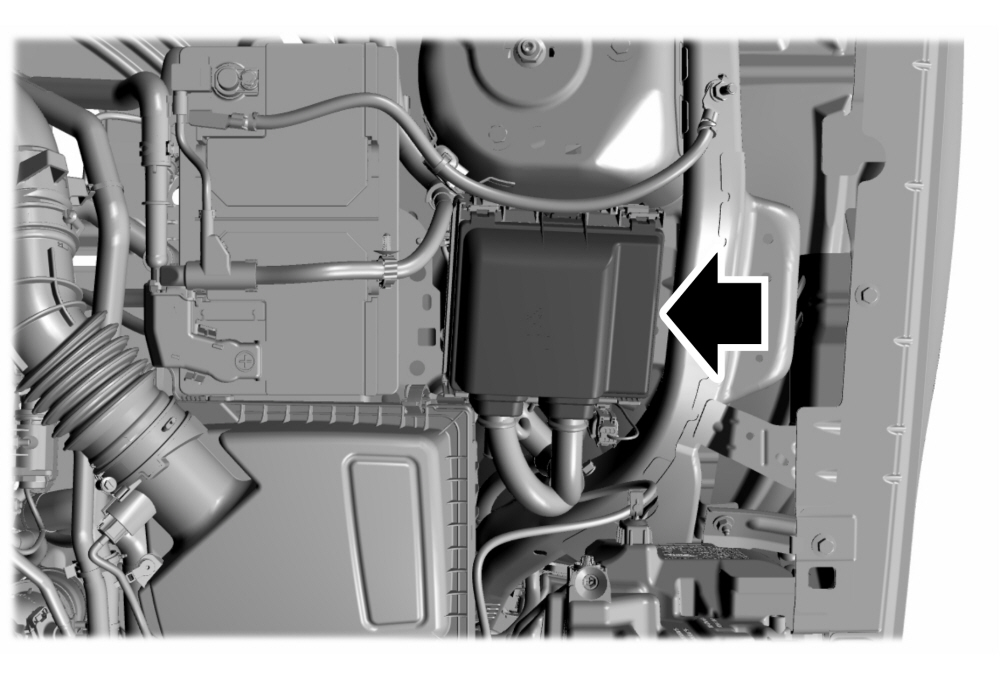

Skrzynka w komorze silnika znajduje się po prawej stronie komory silnika, pod dużą czarną pokrywą. Aby dostać się do części bezpieczników, nie wystarczy tylko zdjąć pokrywę – Ford przewiduje wyjęcie modułu i odwrócenie go. Najpierw zwalnia się pokrywę, następnie unosi dźwignię złącza, wyjmuje złącze, zwalnia dwa zatrzaski i obraca skrzynkę.
Panel kabinowy BCM znajduje się nisko pod schowkiem pasażera, z tyłu prawej przestrzeni na nogi, za dolną osłoną. To tutaj znajdują się m.in. bezpieczniki SYNC, centralnego zamka, ładowarki bezprzewodowej oraz modułu All Terrain Control.

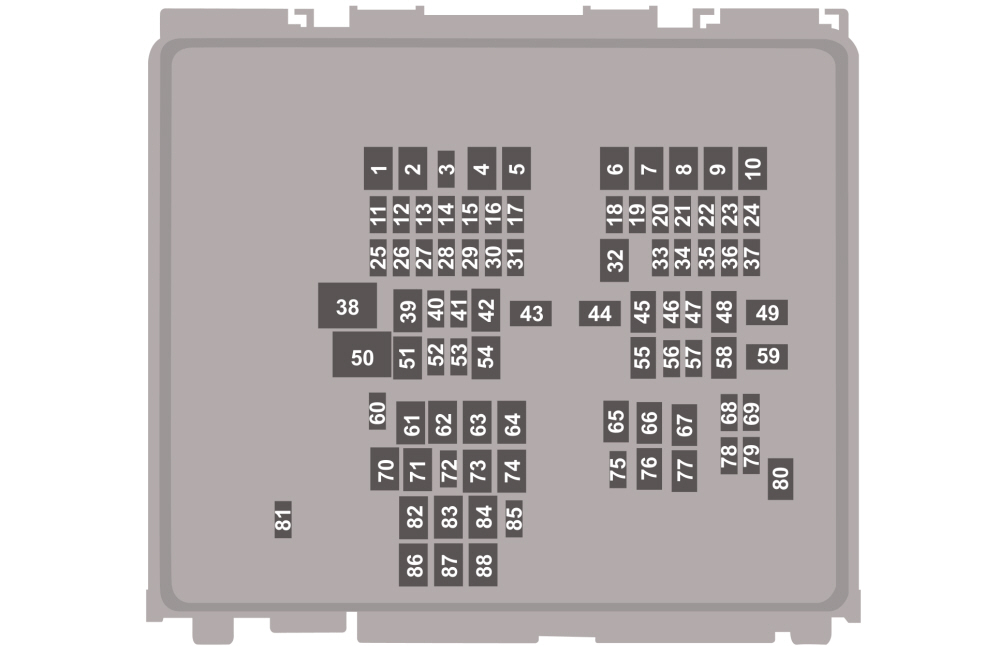

Skrzynka bezpieczników w komorze silnika
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 30 | Dodatkowe oświetlenie akcesoryjne |
| 2 | – | Niewykorzystane |
| 3 | – | Niewykorzystane |
| 4 | 60 | Dodatkowa nagrzewnica |
| 5 | 40 | Dodatkowa nagrzewnica |
| 6 | 40 | Dodatkowa nagrzewnica |
| 7 | 20 | Podgrzewana strefa spoczynkowa wycieraczek |
| 8 | – | Niewykorzystane |
| 9 | 60 | Przetwornica |
| 10 | 30 | Rozrusznik |
| 11 | 15 | PCM |
| 12 | 15 | PCM |
| 13 | 15 | PCM |
| 14 | 15 | PCM |
| 15 | – | Niewykorzystane |
| 16 | – | Niewykorzystane |
| 17 | – | Niewykorzystane |
| 18 | 10 | PCM |
| 19 | 10 | Moduł ABS |
| 20 | 10 | Złącze diagnostyczne OBD-II / data link |
| 21 | 5 | Włącznik świateł |
| 22 | 20 | Wzmacniacz audio |
| 23 | – | Niewykorzystane |
| 24 | – | Niewykorzystane |
| 25 | 25 | Lewy reflektor adaptacyjny |
| 26 | 25 | Prawy reflektor adaptacyjny |
| 27 | – | Niewykorzystane |
| 28 | – | Niewykorzystane |
| 29 | – | Niewykorzystane |
| 30 | – | Niewykorzystane |
| 31 | 5 | Elektryczne wspomaganie kierownicy |
| 32 | 30 | Moduł BCM |
| 33 | 10 | Kamera parkowania z przodu, kamera cofania, BLIS, siłownik wybieraka biegów |
| 34 | – | Niewykorzystane |
| 35 | 15 | Podgrzewana kierownica |
| 36 | – | Niewykorzystane |
| 37 | 20 | Klakson |
| 38 | 40 | Silnik dmuchawy |
| 39 | – | Niewykorzystane |
| 40 | 10 | Wyłącznik świateł STOP |
| 41 | 20 | Wzmacniacz audio |
| 42 | 30 | Elektryczny fotel kierowcy |
| 43 | 40 | Zawory ABS |
| 44 | 40 | Moduł instalacji przyczepy |
| 45 | 30 | Elektryczny fotel pasażera |
| 46 | – | Niewykorzystane |
| 47 | 20 | Podgrzewane fotele |
| 48 | – | Niewykorzystane |
| 49 | 60 | Pompa ABS |
| 50 | 60 | Wentylator chłodnicy |
| 51 | 30 | Szyberdach |
| 52 | 5 | Inteligentna ładowarka USB |
| 53 | – | Niewykorzystane |
| 54 | – | Niewykorzystane |
| 55 | – | Niewykorzystane |
| 56 | 10 | Sprzęgło klimatyzacji |
| 57 | 5 | Oświetlenie robocze / flood light |
| 58 | – | Niewykorzystane |
| 59 | 40 | Moduł BCM |
| 60 | 5 | Inteligentna ładowarka USB |
| 61 | 20 | Gniazdo zasilania |
| 62 | – | Niewykorzystane |
| 63 | – | Niewykorzystane |
| 64 | – | Niewykorzystane |
| 65 | – | Niewykorzystane |
| 66 | – | Niewykorzystane |
| 67 | – | Niewykorzystane |
| 68 | – | Niewykorzystane |
| 69 | 15 | Wtryskiwacze paliwa |
| 70 | 20 | Gniazdo zasilania |
| 71 | 20 | Gniazdo zasilania |
| 72 | 20 | Tylna wycieraczka |
| 73 | – | Niewykorzystane |
| 74 | 30 | Silnik przednich wycieraczek |
| 75 | 10 | Podgrzewane lusterka zewnętrzne |
| 76 | 30 | Ogrzewanie tylnej szyby |
| 77 | – | Niewykorzystane |
| 78 | 15 | Zwalnianie szyby klapy bagażnika |
| 79 | – | Niewykorzystane |
| 80 | 20 | Pompa paliwa |
| 81 | 10 | Pompa spryskiwacza tylnej szyby |
| 82 | 40 | Przetwornica |
| 83 | – | Niewykorzystane |
| 84 | 40 | Moduł sterowania układem napędowym / driveline |
| 85 | 5 | Czujnik deszczu |
| 86 | – | Niewykorzystane |
| 87 | – | Niewykorzystane |
| 88 | – | Niewykorzystane |
W Bronco Sport kilka funkcji terenowych i multimedialnych jest rozdzielonych pomiędzy obie skrzynki. Przykładowo moduł sterowania układem napędowym ma główne zabezpieczenie nr 84 – 40 A pod maską, natomiast All Terrain Control korzysta z pozycji 18 – 7,5 A w BCM.

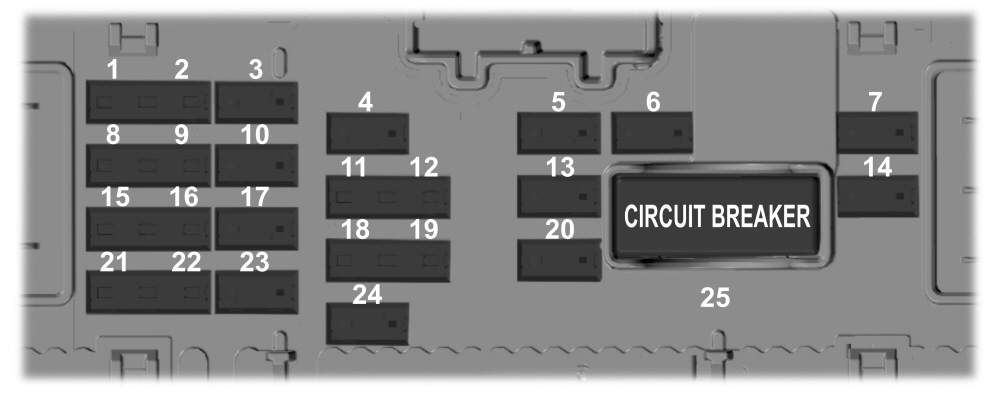

Panel Body Control Module w kabinie
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 5 | Niewykorzystane |
| 2 | 5 | Niewykorzystane |
| 3 | 10 | Niewykorzystane |
| 4 | 10 | Stacyjka, blokada kolumny kierowniczej |
| 5 | 20 | Centralny zamek – zamykanie i otwieranie |
| 6 | 10 | Przetwornica DC/AC |
| 7 | 30 | Moduł drzwi pasażera |
| 8 | 5 | Moduł wspomagania parkowania |
| 9 | 5 | Lusterko elektrochromatyczne, Lane Keeping, kontrolka wyłączenia poduszki pasażera |
| 10 | 10 | Extended Power Module |
| 11 | 5 | Moduł telematyczny |
| 12 | 5 | Klawiatura dostępu bezkluczykowego |
| 13 | 15 | Odblokowanie drzwi kierowcy |
| 14 | 30 | Moduł drzwi kierowcy |
| 15 | 15 | Niewykorzystane – zapasowy |
| 16 | 15 | Niewykorzystane – zapasowy |
| 17 | 15 | SYNC, moduł nadawczo-odbiorczy, zintegrowany panel sterowania |
| 18 | 7,5 | Ładowarka bezprzewodowa, moduł All Terrain Control |
| 19 | 7,5 | Niewykorzystane – zapasowy |
| 20 | 10 | Niewykorzystane – zapasowy |
| 21 | 7,5 | Niewykorzystane – zapasowy |
| 22 | 7,5 | Niewykorzystane – zapasowy |
| 23 | 20 | Niewykorzystane – zapasowy |
| 24 | 20 | Niewykorzystane – zapasowy |
| 25 | 30 | Niewykorzystane – zapasowy |
Najczęściej szukane bezpieczniki
- Pompa paliwa: pozycja 80 – 20 A.
- OBD-II: pozycja 20 – 10 A w skrzynce pod maską.
- SYNC: pozycja 17 – 15 A w BCM.
- USB: pozycje 52 i 60 – po 5 A.
- Podgrzewana kierownica: pozycja 35 – 15 A.
- ABS: moduł 19 – 10 A, zawory 43 – 40 A, pompa 49 – 60 A.
- BLIS i kamery: pozycja 33 – 10 A.
- Przyczepa: moduł instalacji przyczepy – pozycja 44 – 40 A.
FAQ – Ford Bronco Sport 2022
Dlaczego po zdjęciu górnej pokrywy nie widzę wszystkich bezpieczników?
Bronco Sport ma część bezpieczników umieszczoną od spodu skrzynki. Ford przewiduje wyjęcie całego modułu i jego odwrócenie po wcześniejszym odpięciu złącza.
Nie działa kamera cofania, BLIS i kamera przednia – który obwód sprawdzić?
Pozycja 33 – 10 A zasila kamerę parkowania z przodu, kamerę cofania, BLIS oraz siłownik wybieraka biegów. Jednoczesne błędy kilku z tych układów uzasadniają kontrolę właśnie tej pozycji.
Gdzie jest bezpiecznik trybów terenowych?
Moduł All Terrain Control korzysta z pozycji 18 – 7,5 A w panelu BCM. Ten sam obwód zasila również ładowarkę bezprzewodową.
Jedno gniazdo 12 V działa, a drugie nie – czy mają osobne bezpieczniki?
Tak. Ford rozdzielił gniazda na pozycje 61, 70 i 71 – po 20 A. Awaria jednego nie musi wpływać na pozostałe.
Nie działa otwieranie szyby klapy, ale sama klapa działa normalnie – co sprawdzić?
Zwalnianie szyby klapy ma własne zabezpieczenie nr 78 – 15 A. To osobny obwód od pozostałych funkcji drzwi i zamków.
Czy tabela z pełnowymiarowego Bronco 2022 pasuje do Bronco Sport?
Nie. Bronco Sport i Bronco to dwa różne modele. Bronco Sport jest konstrukcyjnie bliższy Escape i Maverickowi, dlatego numery z pełnowymiarowego Bronco nie powinny być używane jako zamiennik.
