Ford F-450 Super Duty 2023 należy do generacji P708 i ma inny układ bezpieczników niż F-450 z 2017 r. Fabryczna dokumentacja Super Duty jest wspólna dla kilku modeli rodziny, jednak w F-450 szczególnie istotne są obwody przyczepy, hamulca elektrycznego, 4×4, dodatkowych przełączników AUX i systemów związanych z ciężkim holowaniem.
W przypadku podwozia do zabudowy część dodatkowego wyposażenia może mieć własne zabezpieczenia dołożone przez producenta zabudowy. Poniższe tabele dotyczą fabrycznej instalacji Forda i nie zastępują dokumentacji zabudowy specjalistycznej.
Gdzie znajdują się bezpieczniki w Fordzie F-450 2023?
Skrzynka pod maską znajduje się w komorze silnika. Obejmuje zabezpieczenia wysokoprądowe dla ABS, wspomagania kierownicy, rozrusznika, 4×4, układów przyczepy, foteli i sterowania silnikiem.
Wewnętrzna skrzynka bezpieczników znajduje się po stronie pasażera, za panelem dostępowym w bocznej części przestrzeni na nogi. Ford prowadzi w tej okolicy również część przygotowanych przewodów dla wyposażenia dodatkowego.

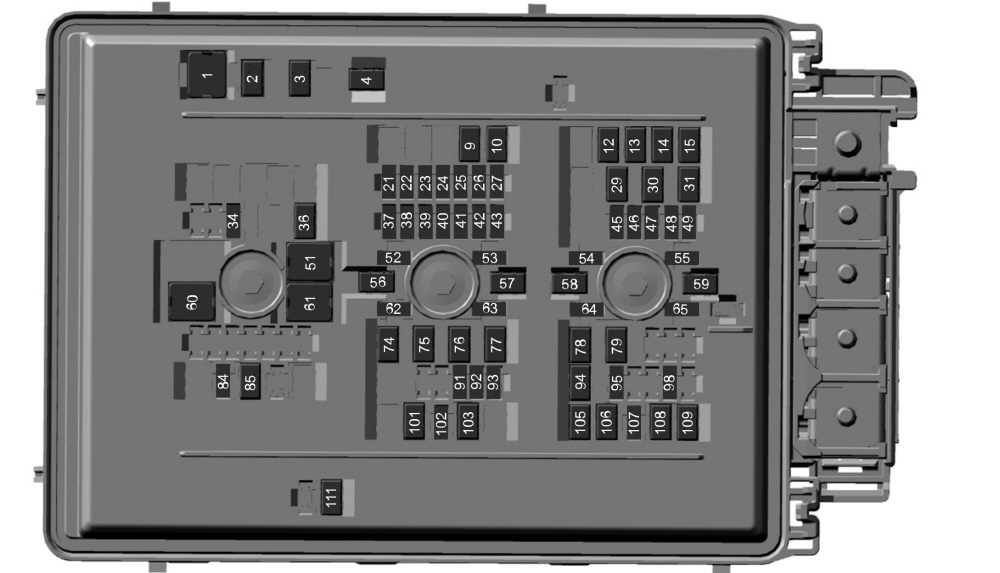

Skrzynka bezpieczników w komorze silnika
Ford nie wykorzystuje wszystkich numerów kolejno. Zachowano wyłącznie pozycje rzeczywiście wymienione w fabrycznej dokumentacji, a przy pozycjach 24, 25 i 27 podano osobne wartości dla wersji benzynowej i Diesla.
| Pozycja / oznaczenie | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 50 | Wentylator chłodzenia 1. |
| 2 | 50 | Nagrzewnica. |
| 3 | 50 | Nagrzewnica. |
| 4 | 50 | Nagrzewnica. |
| 9 | 30 | Moduł napędu 4×4. |
| 10 | 30 | Przełącznik modułu CNG – jeśli występuje. |
| 12 | 60 | Pompa ABS. |
| 13 | 30 | Elektryczny fotel pasażera. |
| 14 | 40 | Zawory ABS. |
| 15 | 30 | Moduł BCM – magistrala RP2. |
| 21 | 10 | Światła cofania przyczepy. |
| 22 | 10 | Układ napędu 4×4. |
| 23 | 20 | Vehicle Power 1. |
| 24 | 20 | Vehicle Power 2 – silnik benzynowy. |
| 24 | 10 | Vehicle Power 2 – silnik Diesla. |
| 25 | 15 | Vehicle Power 3 – silnik benzynowy. |
| 25 | 10 | Vehicle Power 3 – silnik Diesla. |
| 26 | 20 | Vehicle Power 4. |
| 27 | 10 | Vehicle Power 5 – silnik benzynowy. |
| 27 | 20 | Vehicle Power 5 – silnik Diesla. |
| 29 | 15 | Podgrzewacz zbiornika DEF – Diesel. |
| 30 | 15 | Podgrzewacz przewodu DEF – Diesel. |
| 31 | 15 | Moduł świec żarowych i dozowania – Diesel. |
| 34 | 20 | Podgrzewane tylne siedzenia. |
| 36 | 30 | Moduł foteli ogrzewanych / wentylowanych. |
| 37 | 5 | Alternator 24 V – jeśli występuje. |
| 38 | 10 | PCM, TCM. |
| 39 | 10 | ABS. |
| 40 | 10 | Elektryczne wspomaganie kierownicy. |
| 41 | 10 | BLIS, TPMS przyczepy, tylny moduł elektroniczny CAN. |
| 42 | 10 | Pług śnieżny – jeśli występuje. |
| 43 | 15 | Zasilanie Run/Start wewnętrznej skrzynki bezpieczników. |
| 45 | 15 | Podgrzewana kierownica. |
| 46 | 20 | Nieużywany – zapasowy. |
| 47 | 5 | Nieużywany – zapasowy. |
| 48 | 30 | Wzmacniacz audio. |
| 49 | 25 | Nieużywany – zapasowy. |
| 51 | 40 | Silnik dmuchawy. |
| 52 | – | Nieużywany. |
| 53 | 10 | Moduł sterowania skrzynką rozdzielczą 4×4. |
| 54 | 10 | Nieużywany – zapasowy. |
| 55 | 10 | Nieużywany – zapasowy. |
| 56 | 40 | Elektryczne wspomaganie kierownicy. |
| 57 | 20 | Moduł oświetlenia przyczepy. |
| 58 | 50 | Moduł interfejsu klienta. |
| 59 | 60 | Przetwornica. |
| 60 | 60 | Zasilanie B+ wewnętrznej skrzynki bezpieczników. |
| 61 | 30 | Akumulator pojazdu 2. |
| 62 | 5 | Smart Trailer Hitch. |
| 63 | 10 | Smart Data Link Connector, Enhanced Central Gateway. |
| 64 | 5 | Cewka przekaźnika świec żarowych – Diesel. |
| 65 | 10 | Zasilanie modułu CNG – jeśli występuje. |
| 74 | 30 | Sterownik hamulca przyczepy, dostęp do dodatkowego hamulca elektrycznego. |
| 75 | 30 | Stałe zasilanie CNG – jeśli występuje. |
| 76 | 25 | Ładowanie akumulatora modułu oświetlenia przyczepy. |
| 77 | 30 | Akumulator pojazdu 1. |
| 78 | 20 | Gniazdo zasilania 2. |
| 79 | 20 | Gniazdo zasilania 1. |
| 84 | 20 | Klakson. |
| 85 | 40 | Ogrzewanie tylnej szyby. |
| 91 | 5 | Moduł sterowania reflektorami. |
| 92 | 15 | Lewy reflektor. |
| 93 | 15 | Prawy reflektor. |
| 94 | 20 | Gniazdo zasilania 3. |
| 95 | 20 | Gniazdo zasilania 4, moduł Smart Charge. |
| 98 | 10 | Zwalnianie tylnej klapy. |
| 101 | 50 | Moduł interfejsu klienta. |
| 102 | 5 | Czujnik deszczu. |
| 103 | 30 | Silnik przednich wycieraczek. |
| 105 | 30 | Pompa paliwa. |
| 106 | 30 | Moduł BCM – magistrala RP1. |
| 107 | 25 | Światła pozycyjne przyczepy. |
| 108 | 40 | Elektryczny fotel kierowcy. |
| 109 | 30 | Rozrusznik. |
| 111 | 30 | Elektrycznie przesuwana tylna szyba. |
Jeżeli samochód jest z generacji P558, użyj wcześniejszego zestawienia Ford F-450 Super Duty 2017 – bezpieczniki i przekaźniki. Numeracji P708 nie należy przenosić do starszego auta.

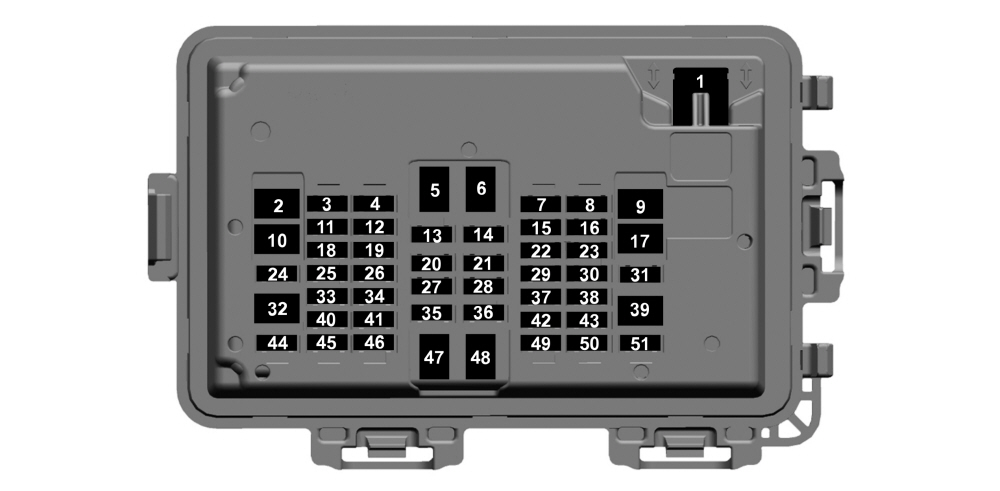

Wewnętrzny panel bezpieczników
| Pozycja / oznaczenie | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 30 | Elektryczne szyby. |
| 2 | 30 | Moduł elektrycznie sterowanej tylnej klapy. |
| 3 | 30 | Moduł drzwi pasażera. |
| 4 | 15 | Fotele wielokonturowe. |
| 5 | – | Nieużywany. |
| 6 | – | Nieużywany. |
| 7 | 20 | Moduł zaawansowanych systemów wspomagania kierowcy. |
| 8 | 10 | Logika opóźnionego zasilania akcesoriów. |
| 9 | – | Nieużywany. |
| 10 | – | Nieużywany. |
| 11 | 5 | Zestaw wskaźników. |
| 12 | – | Nieużywany. |
| 13 | 7,5 | Nieużywany – zapasowy. |
| 14 | 15 | SYNC. |
| 15 | 5 | Kamera trzeciego światła STOP. |
| 16 | – | Nieużywany. |
| 17 | – | Nieużywany. |
| 18 | 10 | Moduł nadajnika radiowego, przełącznik 4×4, Enhanced Central Gateway. |
| 19 | – | Nieużywany. |
| 20 | 5 | Przetwornica. |
| 21 | 5 | Przełączniki Upfitter / AUX. |
| 22 | 10 | Kamera dodatkowa. |
| 23 | – | Nieużywany. |
| 24 | 30 | Okno dachowe. |
| 25 | 5 | Nieużywany – zapasowy. |
| 26 | 5 | Nieużywany – zapasowy. |
| 27 | 5 | Przełącznik sterownika hamulca przyczepy. |
| 28 | 5 | Lusterko elektrochromatyczne. |
| 29 | 5 | Sterowanie ogrzewaniem, wentylacją i klimatyzacją. |
| 30 | – | Nieużywany. |
| 31 | – | Nieużywany. |
| 32 | – | Nieużywany. |
| 33 | 10 | Wyłącznik świateł STOP. |
| 34 | 7,5 | Moduł kolumny kierownicy, zestaw wskaźników. |
| 35 | 5 | Podgrzewane tylne siedzenia. |
| 36 | 7,5 | Ręczna zmiana biegów, SelectShift. |
| 37 | 5 | Wyświetlacz Head-Up. |
| 38 | 7,5 | Moduł telematyczny. |
| 39 | – | Nieużywany. |
| 40 | 10 | Przełącznik lewych drzwi, przełącznik teleskopowych lusterek. |
| 41 | 10 | Regulowane pedały. |
| 42 | 5 | Centralny moduł zabezpieczeń. |
| 43 | 5 | Reflektory, stacyjka. |
| 44 | 30 | Moduł drzwi kierowcy. |
| 45 | 7,5 | Bezprzewodowa ładowarka, moduł przedniego fotela kierowcy. |
| 46 | 20 | Radio. |
| 47 | – | Nieużywany. |
| 48 | – | Nieużywany. |
| 49 | 7,5 | Ekran SYNC. |
| 50 | 5 | Dodatkowe złącze Smart Data Link. |
| 51 | – | Nieużywany. |
Fabryczne przełączniki AUX / Upfitter
Sześć fabrycznych przełączników AUX ułatwia podłączenie dodatkowego oświetlenia lub wyposażenia roboczego. Obwody są osobno zabezpieczone i mają przygotowane przewody w komorze silnika oraz po stronie pasażera.
| Przełącznik | Bezpiecznik [A] | Kolor przewodu | Funkcja |
|---|---|---|---|
| AUX 1 | 10 | Fioletowy / zielony | Obwód pomocniczy 1. |
| AUX 2 | 15 | Zielony / brązowy | Obwód pomocniczy 2. |
| AUX 3 | 15 | Żółty | Obwód pomocniczy 3. |
| AUX 4 | 10 | Brązowy | Obwód pomocniczy 4. |
| AUX 5 | 5 | Niebieski / pomarańczowy | Obwód pomocniczy 5. |
| AUX 6 | 5 | Żółty / pomarańczowy | Obwód pomocniczy 6. |
Obwody przyczepy i ciężkiego holowania
W F-450 warto pamiętać, że poszczególne funkcje przyczepy są rozdzielone. Pozycja 21 odpowiada za światła cofania, 57 za moduł oświetlenia przyczepy, 62 za Smart Trailer Hitch, 74 za sterownik hamulca, 76 za ładowanie modułu oświetlenia, a 107 za światła pozycyjne przyczepy. Awaria jednego obwodu nie musi więc oznaczać problemu z całą instalacją holowniczą.
FAQ – Ford F-450 Super Duty 2023
Czy F-450 pickup i chassis cab mają zawsze tę samą obsadę?
Nie. Podstawowa architektura Super Duty jest wspólna, ale wyposażenie konkretnego pojazdu decyduje, które pozycje są obsadzone. Podwozie do zabudowy może też mieć dodatkowe zabezpieczenia zamontowane poza fabrycznymi skrzynkami Forda.
Gdzie jest główne zabezpieczenie hamulca przyczepy?
Pod maską pozycja 74 – 30 A zasila sterownik hamulca przyczepy i dostęp do dodatkowego hamulca elektrycznego. W kabinie pozycja 27 – 5 A zasila sam przełącznik sterownika.
Dlaczego pozycja 24 ma 20 A lub 10 A?
Jej wartość zależy od silnika. Ford podaje 20 A dla wersji benzynowej i 10 A dla Diesla. Podobne różnice występują przy pozycjach 25 i 27.
Co sprawdzić, gdy nie działają fabryczne przełączniki AUX?
Najpierw sprawdź pozycję 21 – 5 A w panelu kabinowym. Następnie trzeba zweryfikować odpowiednie zabezpieczenie konkretnego AUX 1-6 oraz połączenie przygotowanego przewodu z dodatkowym urządzeniem.
