Ford Mustang S197 2010-2014 to zmodernizowana część piątej generacji. Choć nadwozie zachowało kod S197, układ bezpieczników różni się od wcześniejszych aut 2005-2009. Ten wpis został przebudowany od podstaw na podstawie fabrycznej instrukcji Forda.
Jeżeli masz wcześniejszego S197, użyj osobnego schematu Mustanga 2005-2009. Dla nowszej generacji jest osobny wpis o Mustangu S550 2016. Elektryczny Mustang Mach-E nie korzysta z tej architektury mimo wspólnej nazwy.
Gdzie są skrzynki bezpieczników w Mustangu 2010-2014?
Skrzynka rozdziału mocy znajduje się w komorze silnika pod dużą czarną pokrywą. Zawiera główne bezpieczniki i przekaźniki dla pompy paliwa, ABS, wentylatora, rozrusznika, szyb, foteli, reflektorów i PCM.
Panel kabinowy znajduje się bardzo nisko po stronie pasażera, za bocznym kick panelem. Otwórz drzwiczki panelu wykończeniowego i zdejmij pokrywę skrzynki. Chwytak do bezpieczników jest umieszczony wewnątrz pokrywy.

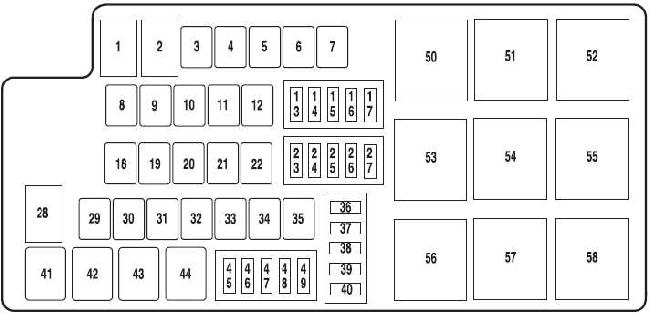

Skrzynka rozdziału mocy w komorze silnika
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 80 | Panel bezpieczników w kabinie |
| 2 | – | Niewykorzystane |
| 3 | – | Niewykorzystane |
| 4 | 30 | Przekaźnik silnika dmuchawy |
| 5 | 20 | Gniazdo zasilania w nadwoziu |
| 6 | 40 | Przekaźnik ogrzewania tylnej szyby |
| 7 | 40 | Przekaźnik wentylatora chłodzenia |
| 8 | 40 | Pompa ABS |
| 9 | 30 | Wycieraczki |
| 10 | 30 | Zawory ABS |
| 11 | – | Niewykorzystane |
| 12 | 20 | Pompa oleju mechanizmu różnicowego – Shelby |
| 13 | 20 / 25 | Przekaźnik pompy paliwa – 20 A bez Shelby, 25 A Shelby |
| 14 | 20 | Pompa paliwa nr 2 – Shelby |
| 15 | 10 | Przekaźnik pompy intercoolera – Shelby |
| 16 | 20 | Podgrzewane fotele |
| 17 | 10 | Pomiar alternatora |
| 18 | 20 | Pomocniczy moduł nadwozia |
| 19 | 30 | Przekaźnik rozrusznika |
| 20 | 30 | Tylny wzmacniacz Shaker Pro |
| 21 | 30 | Przekaźnik układu napędowego |
| 22 | 20 | Gniazdo zasilania w desce |
| 23 | 10 | Podtrzymanie PCM |
| 24 | 10 | Wyłącznik świateł stop |
| 25 | 10 | Przekaźnik sprężarki klimatyzacji |
| 26 | 20 | Lewy przekaźnik reflektora HID |
| 27 | 20 | Prawy przekaźnik reflektora HID |
| 28 | – | Niewykorzystane |
| 29 | 30 | Przednia szyba pasażera |
| 30 | – | Niewykorzystane |
| 31 | 30 | Elektryczny fotel pasażera |
| 32 | 30 | Elektryczny fotel kierowcy |
| 33 | 30 | Przedni wzmacniacz Shaker |
| 34 | 30 | Przednia szyba kierowcy |
| 35 | 40 | Silnik dachu kabrioletu |
| 36 | dioda | Dioda pompy paliwa |
| 37 | – | Niewykorzystane |
| 38 | 15 | Wtryskiwacze – Shelby |
| 39 | 5 | Podgrzewane lusterka |
| 40 | 15 | PCM vehicle power 4 – cewki zapłonowe |
| 41 | przekaźnik | Pompa paliwa |
| 42 | przekaźnik | Pompa intercoolera – Shelby |
| 43 | przekaźnik | Sprężarka klimatyzacji |
| 44 | przekaźnik | Pompa paliwa nr 2 – Shelby |
| 45 | 5 | PCM RUN/START |
| 46 | 5 | PCM vehicle power 3 |
| 47 | 15 | PCM vehicle power 1 |
| 48 | 15 | PCM vehicle power 5 |
| 49 | 15 | PCM vehicle power 2 |
| 50 | przekaźnik | Wentylator chłodzenia – wysoki bieg |
| 51 | przekaźnik | Silnik dmuchawy |
| 52 | przekaźnik | Rozrusznik |
| 53 | przekaźnik | Ogrzewanie tylnej szyby |
| 54 | przekaźnik | Przednie wycieraczki |
| 55 | przekaźnik | Wentylator chłodzenia – niski bieg |
| 56 | – | Niewykorzystane |
| 57 | przekaźnik | PCM |
| 58 | przekaźnik | Pompa oleju mechanizmu różnicowego – Shelby |

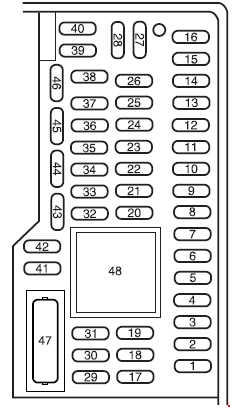

Panel bezpieczników w kabinie
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 30 | Tylna szyba kierowcy – kabriolet |
| 2 | 15 | Zapasowy |
| 3 | 15 | SYNC |
| 4 | 30 | Tylna szyba pasażera – kabriolet |
| 5 | 10 | Blokada zmiany biegów BTSI |
| 6 | 20 | Kierunkowskazy i światła awaryjne |
| 7 | 10 | Lewe światło mijania |
| 8 | 10 | Prawe światło mijania |
| 9 | 15 | Oświetlenie powitalne |
| 10 | 15 | Podświetlenie przełączników / lampy projekcyjne Pony |
| 11 | 10 | Moduł bezpieczeństwa |
| 12 | 7,5 | Elektryczne lusterka |
| 13 | 5 | Zapasowy |
| 14 | 10 | Centralny wyświetlacz / panel wykończeniowy / GPS |
| 15 | 10 | Sterowanie klimatyzacją |
| 16 | 15 | Zapasowy |
| 17 | 20 | Centralny zamek / otwieranie bagażnika |
| 18 | 20 | Zapasowy |
| 19 | 25 | Zapasowy |
| 20 | 15 | Złącze diagnostyczne |
| 21 | 15 | Światła przeciwmgielne |
| 22 | 15 | Światła pozycyjne / tablicy rejestracyjnej |
| 23 | 15 | Światła drogowe |
| 24 | 20 | Klakson |
| 25 | 10 | Oświetlenie wnętrza / oszczędzanie akumulatora |
| 26 | 10 | Zestaw wskaźników – zasilanie stałe |
| 27 | 20 | Zasilanie stacyjki |
| 28 | 5 | Wyciszenie audio podczas rozruchu |
| 29 | 5 | Kamera – RUN/START |
| 30 | 5 | Silnik czujnika temperatury |
| 31 | 10 | Moduł RCM |
| 32 | 10 | Czujniki cofania bez Shelby / VDC Shelby |
| 33 | 10 | Zapasowy |
| 34 | 5 | Elektroniczna stabilizacja toru jazdy |
| 35 | 10 | Pomocniczy moduł nadwozia RUN/START |
| 36 | 5 | Alarm antykradzieżowy |
| 37 | 10 | Cewka przekaźnika ogrzewania tylnej szyby |
| 38 | 20 | Zapasowy |
| 39 | 20 | Radio / nawigacja |
| 40 | 20 | Zapasowy |
| 41 | 15 | Opóźnienie akcesoriów – szyby, lusterko, przełącznik drzwi |
| 42 | 10 | Zapasowy |
| 43 | 10 | Cewki przekaźników podgrzewanych foteli |
| 44 | 10 | Zapasowy |
| 45 | 5 | Przekaźnik i moduł wycieraczek / przekaźnik dmuchawy |
| 46 | 7,5 | Kontrolka poduszki pasażera / czujnik klasyfikacji pasażera |
| 47 | 30 | Wyłącznik automatyczny – zapasowy |
| 48 | przekaźnik | Opóźnienie akcesoriów |
Najważniejsze różnice 2010-2014
W całym zakresie zastosowano ten sam ogólny układ paneli, ale Ford zmieniał część funkcji. W 2011-2014 zmieniło się sterowanie pompą paliwa, a odmiany Shelby mają dodatkowe bezpieczniki i przekaźniki dla drugiej pompy paliwa, pompy intercoolera i – w późniejszych autach – pompy oleju mechanizmu różnicowego. W 2013-2014 w panelu kabinowym występują także lampy projekcyjne Pony, a pozycja 39 pod maską odpowiada za podgrzewane lusterka.
Najczęściej szukane bezpieczniki
- Pompa paliwa: pozycja 13 pod maską; przekaźnik 41. Shelby ma dodatkową pozycję 14 i przekaźnik 44.
- Radio / nawigacja: panel kabinowy, pozycja 39 – 20 A.
- SYNC: panel kabinowy, pozycja 3 – 15 A.
- OBD-II: panel kabinowy, pozycja 20 – 15 A.
- ABS: pozycje 8 – 40 A i 10 – 30 A pod maską.
- Wycieraczki: pozycja 9 – 30 A i przekaźnik 54.
- Klakson: panel kabinowy, pozycja 24 – 20 A.
- Podgrzewane fotele: pozycja 16 – 20 A pod maską oraz pozycja 43 – 10 A w kabinie dla cewek przekaźników.
Najczęstsze pytania – Ford Mustang 2010-2014
Gdzie jest panel bezpieczników w kabinie?
W dolnej części przestrzeni na nogi pasażera, za bocznym kick panelem.
Gdzie jest skrzynka pod maską?
W komorze silnika, pod dużą czarną pokrywą skrzynki rozdziału mocy.
Gdzie jest bezpiecznik radia?
W panelu kabinowym – pozycja 39, 20 A.
Gdzie jest OBD-II?
Złącze diagnostyczne jest zabezpieczone pozycją 20 – 15 A w panelu kabinowym.
Czy Shelby ma te same bezpieczniki?
Nie wszystkie. Shelby wykorzystuje dodatkowe pozycje dla drugiej pompy paliwa, pompy intercoolera, wtryskiwaczy i pompy oleju mechanizmu różnicowego.
