Honda Pilot (2004) – schemat skrzynki bezpieczników
Rok produkcji: 2004

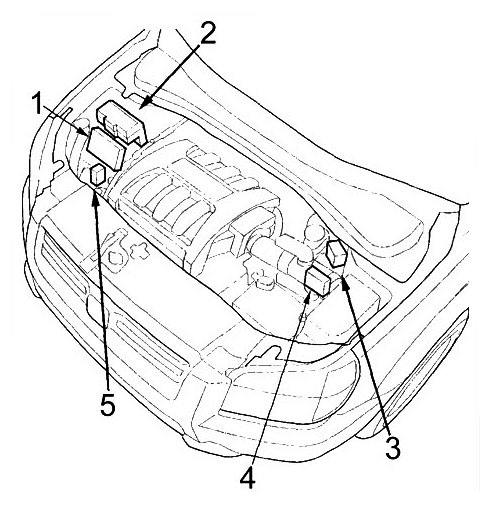

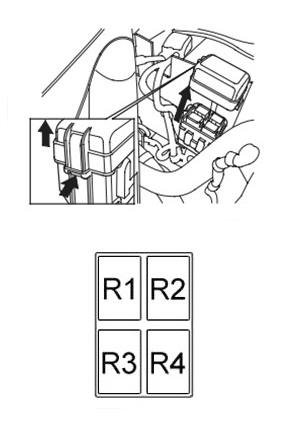

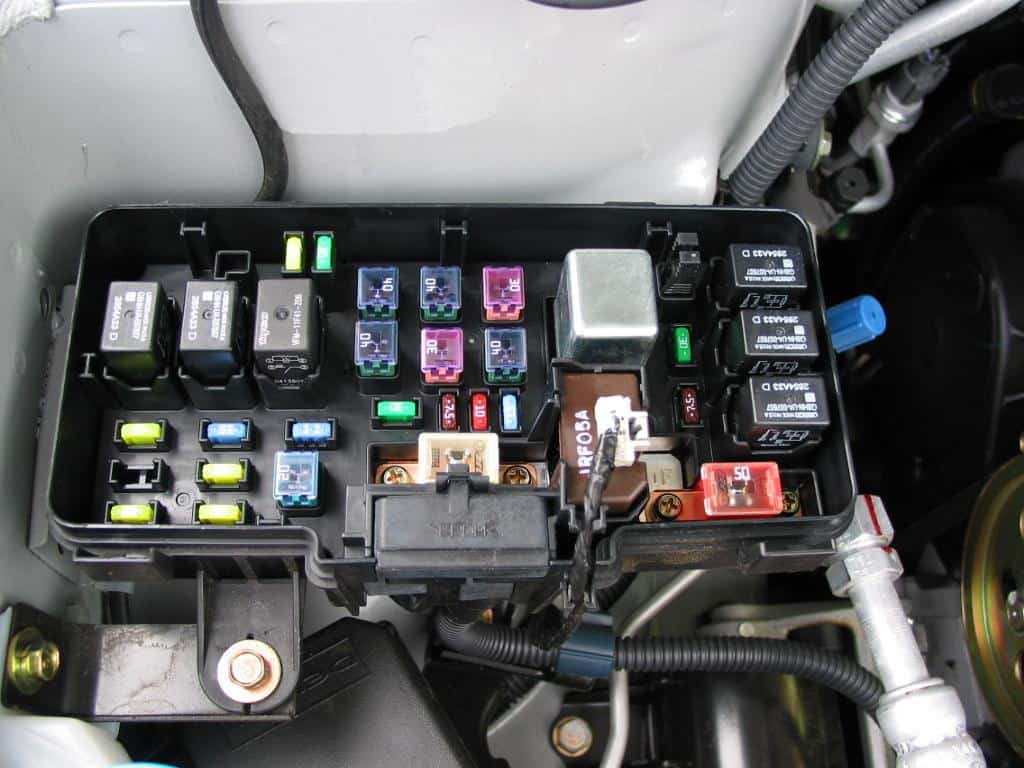

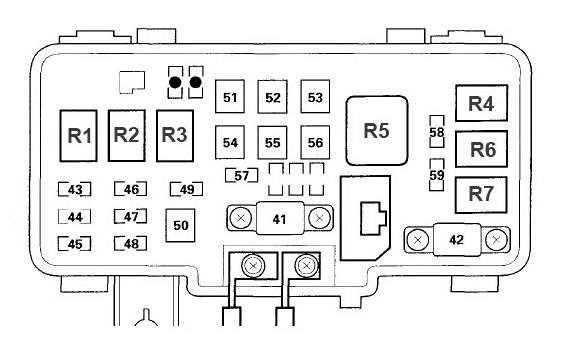

Główna skrzynka bezpieczników komory silnika
komora silnika (główna)
| Numer | Ocena w amperach [A] | Obwód chroniony |
| 1 | 20 | Zapasowy bezpiecznik |
| 2 | 20 | Zapasowy bezpiecznik |
| 3 | 20 | Prawy reflektor |
| 4 | 15 | ACG S |
| 5 | 15 | Zaryzykować |
| 6 | – | Nieużywany |
| 7 | 20 | Zatrzymać |
| 8 | 20 | Lewy reflektor |
| 9 | 20 | Radio |
| 10 | 40 | Silnik okna elektrycznego |
| 11 | 40 | Fotel elektryczny |
| 12 | 30 | Odmrażacz tylny |
| 13 | 40 | Kopia zapasowa, ACC |
| 14 | 30 | Tylna klimatyzacja |
| 15 | 40 | Silnik nagrzewnicy |
| 16 | 30 | Wentylator chłodzący |
| 17 | 7,5 | Zapasowy bezpiecznik |
| 18 | 10 | Zapasowy bezpiecznik |
| 19 | 15 | Zapasowy bezpiecznik |
| 20 | 120 | Bateria |
| 21 | 30 | Wentylator skraplacza |
| 22 | 7,5 | Sprzęgło MG |
| 23 | 50 | IGI Main |
| 24 | 20 | Przyczepa (wyposażenie dodatkowe) |

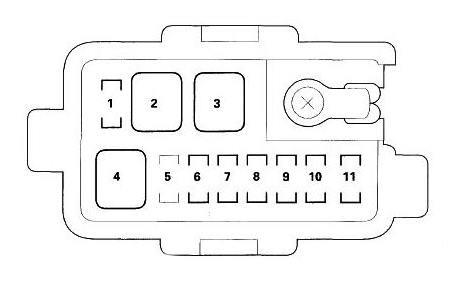

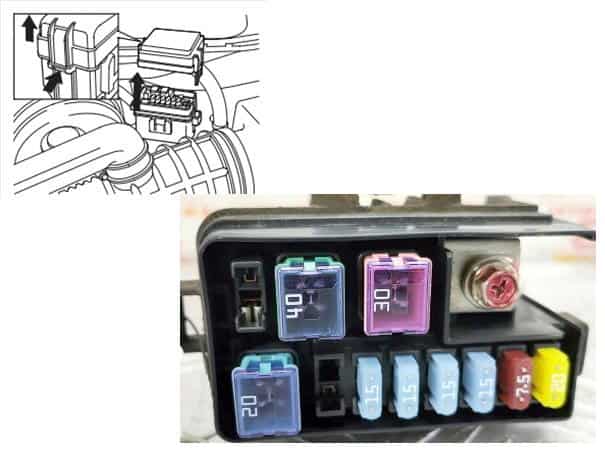

Skrzynka bezpieczników w drugiej komorze silnika
komora silnika (wtórna)
| Numer | Ocena w amperach [A] | Obwód chroniony |
| 1 | 40 | Silnik ABS |
| 2 | 20 | ABS F / S |
| 3 | 20 | Tylne gniazdo ACC |
| 4 | 20 | 4WD |

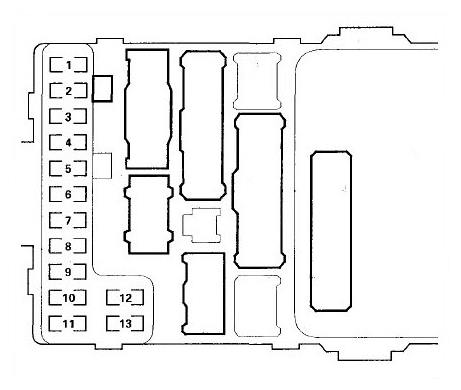

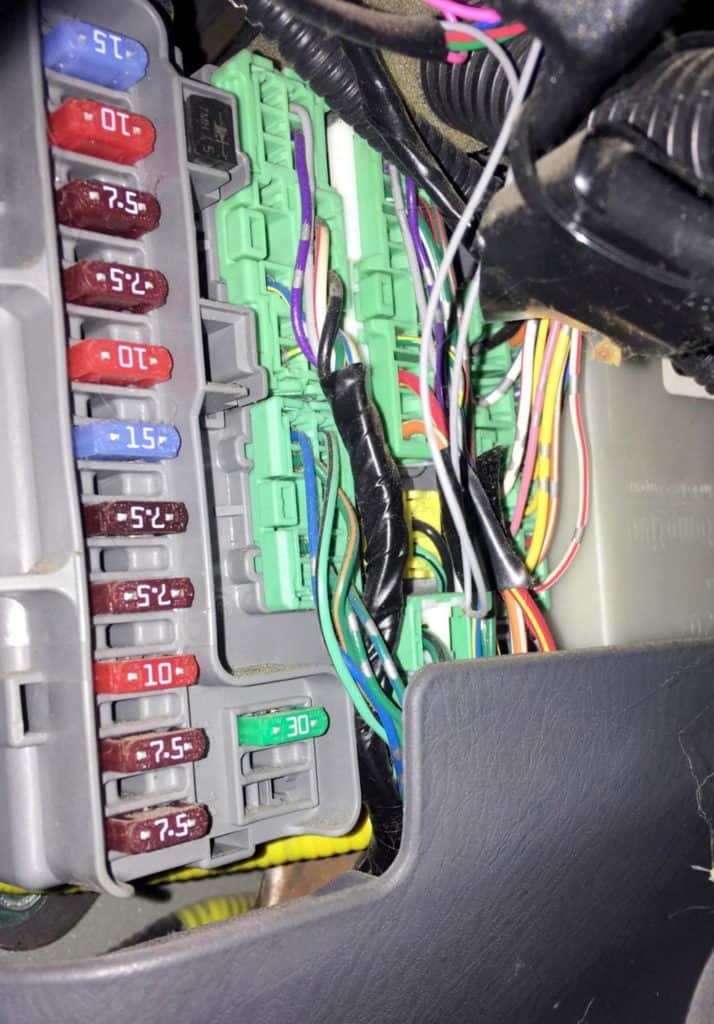

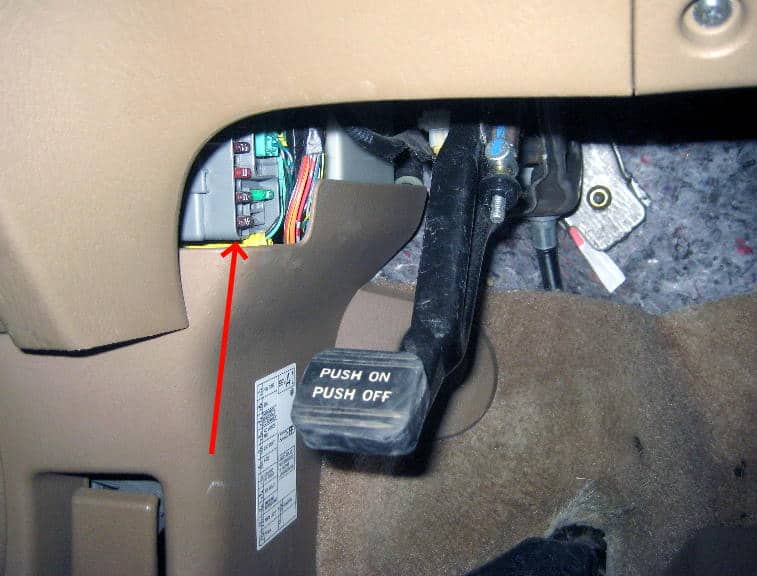

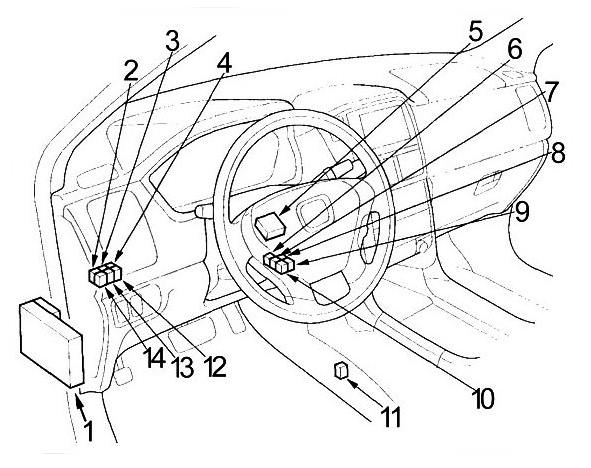

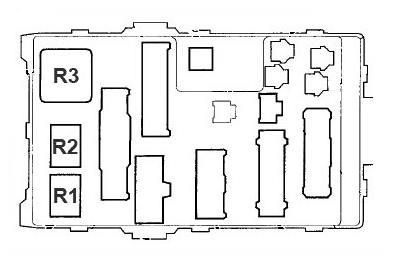

Skrzynka bezpieczników wewnętrzna (po stronie kierowcy)
wnętrze (strona kierowcy)
| Numer | Ocena w amperach [A] | Obwód chroniony |
| 1 | 15 | Pompa paliwowa |
| 2 | 10 | SRS |
| 3 | 7,5 | Sterowanie nagrzewnicą, przekaźnik sprzęgła klimatyzacji, przekaźnik wentylatora chłodzącego |
| 4 | 7,5 | Lustro mocy, VTM-4 |
| 5 | 7,5 | Światła do jazdy dziennej* |
| 6 | 15 | ECU (PCM), tempomat |
| 7 | 7,5 | OPDS, tylna wycieraczka |
| 8 | 7,5 | Przekaźnik ACC |
| 9 | 10 | Światła awaryjne, oświetlenie instrumentów |
| 10 | 7,5 | Kierunkowskazy |
| 11 | 15 | Cewka IG |
| 12 | 30 | Przednia wycieraczka |
| 13 | 7,5 | Sygnał rozrusznika |
| *: W modelach kanadyjskich | ||

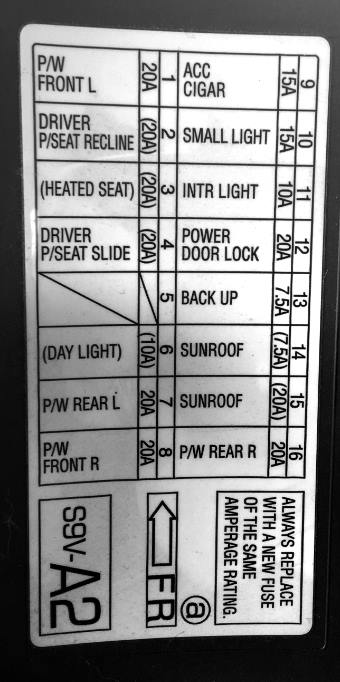

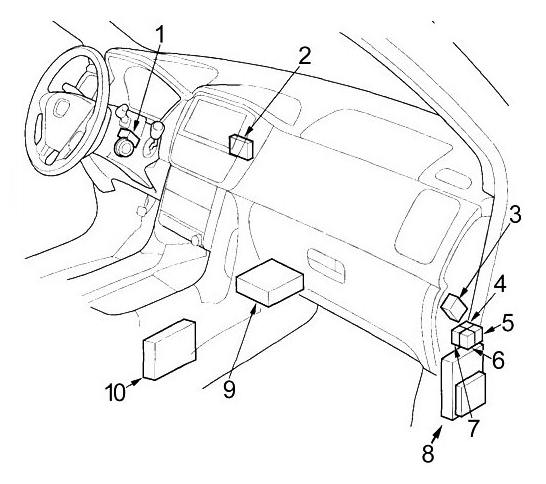

Skrzynka bezpieczników wewnętrzna (strona pasażera)
wnętrze – (strona pasażera)
| Numer | Ocena w amperach [A] | Obwód chroniony |
| 1 | 20 | Okno zasilania kierowcy |
| 2 | 20 | Elektrycznie odchylany fotel kierowcy |
| 3 | 20 | Podgrzewane siedzenie * |
| 4 | 20 | Elektrycznie sterowane siedzenie kierowcy przesuwane |
| 5 | – | Nieużywany |
| 6 | 10 | Światła do jazdy dziennej* |
| 7 | 20 | Tylne okno elektryczne po stronie kierowcy |
| 8 | 20 | Szyba przednia pasażera |
| 9 | 15 | Przednie gniazdo akcesoriów, radio |
| 10 | 15 | Małe światło |
| 11 | 10 | Oświetlenie wewnętrzne, Navi |
| 12 | 20 | Elektryczny zamek drzwi |
| 13 | 7,5 | Utworzyć kopię zapasową |
| 14 | – | Nieużywany |
| 15 | – | Nieużywany |
| 16 | 20 | Tylne okno elektryczne po stronie pasażera |
| *: W modelach kanadyjskich | ||
OSTRZEŻENIE: Przypisania zacisków i wiązek przewodów dla poszczególnych złączy będą się różnić w zależności od poziomu wyposażenia pojazdu, modelu i rynku.
