Ford Explorer (1994-2003) – bezpieczniki schemat

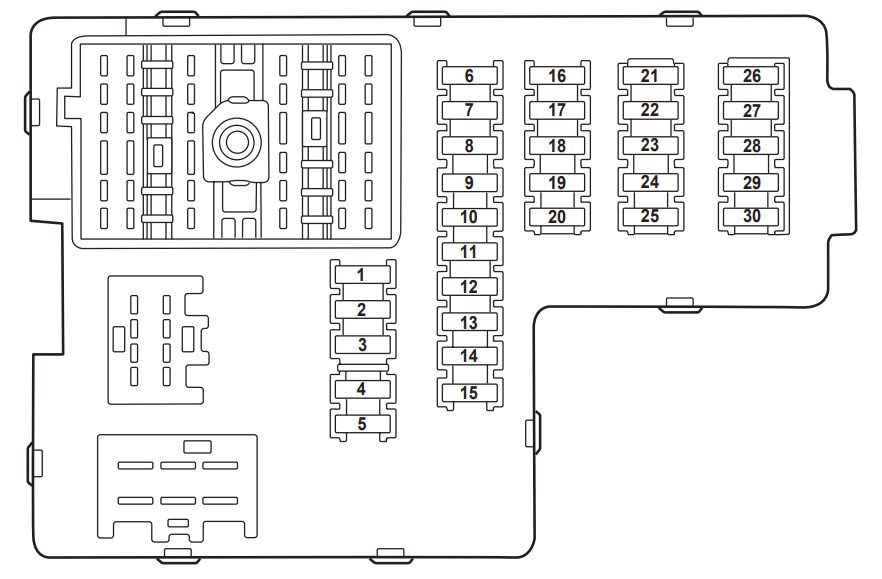

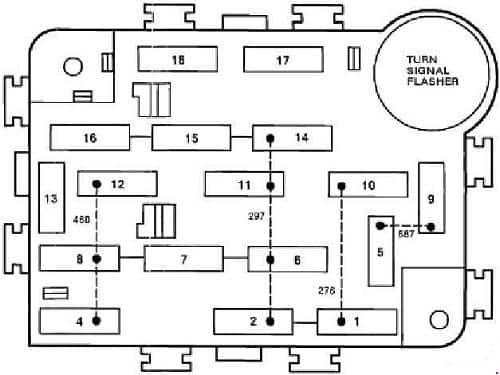

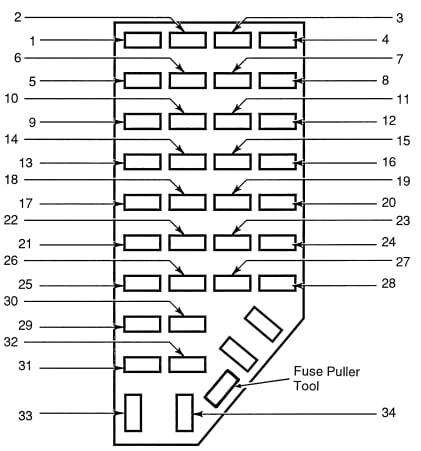

Panel bezpieczników przedziału pasażerskiego

Numer A Funkcja
1 7.5 1994-2000: Przełącznik zwierciadła zasilania, antena mocy, gniazdo pamięci (1997-2000)
5 2001-2003: Lustra, Autolamp
2 7.5 1994-1996: Wysokiej jakości hamulec
1997-2000: przekaźnik dmuchawy silnikowej, monitor diagnostyczny poduszki powietrznej
2001-2003: Klaster, Autolamp. Generyczny moduł elektroniczny (GEM), wpis bez kluczy, 4×4
3 7.5 1997-2001: Lewy ogranicznik/zwrotne złącze holownicze przyczepy
2002-2003: Światła hamowania/skrętu przyczepy z prawej strony
15 1994-1996: Lampa postojowa, przyrządy pomiarowe
4 10 1994-2000: Lewe światło główne
15 2001: Subwoofer
7.5 2002-2003: Rozrusznik
5 10 1994-2000: Złącze łącza danych (DLC)
15 2001-2003: Lampy postojowe, Autolamp, ściemnianie I/P, holowanie przyczepy
6 7.5 1994-1996: System poduszek powietrznych, przekaźnik dmuchawy, EATC
1997-2000: Silnik dmuchawy tylnej (bez EATC)
2001; Bez tylnego dmuchawy: Monitor diagnostyczny poduszki powietrznej
2002-2003: Poduszki powietrzne, klaster
15 2001; z dmuchawą tylną: przekaźnik silnika dmuchawy, monitor diagnostyczny poduszki powietrznej
7 7.5 1994-1996: Przełączniki oświetlenia
1997-2001: Złącze prawego stopu/skrętu przyczepy holowniczej
2002-2003: Lampy stopu/skrętu holowniczego przyczepy z lewej strony
8 10 1994-2001: Prawe światło główne, przekaźnik światła przeciwmgielnego, DRL (1996), ostrzeżenie przed wyłączeniem światła (1996)
7.5 2002-2003: Klaster, Audio, GEM
9 7.5 1997-2001: Przełącznik położenia pedału hamulca
2002-2003: Sterowanie prędkością, układ przeciwblokujący (ABS), 4×4, moduł sterowania układu napędowego (PCM), blokada parkowania, wejście bez kluczy
10 1994-1996: System EATC, Pamięć miejsca siedzącego, Centrum komunikatów, Telefon komórkowy, Autolamps
10 7.5 1994-1996: System EATC, dmuchawa tylna, regulacja prędkości, system GEM, blokada hamulca, konsola napowietrzna, automatyczna kontrola jazdy, ostrzeżenie o zaniku lampy
1997-2001: regulacja prędkości obrotowej/wzmacniacz, Generyczny moduł elektroniczny (GEM), Siłownik zmiany biegów, Blend Door Actuator, A/C – zespół grzewczy, laser, konsola napowietrzna (1998-2000), moduł poziomowania obciążenia (1998-2000), wyłącznik ciśnienia hamulca (1997)
15 2002-2003: Zapłon, IPATS
11 7.5 1994-1996: Lampy ostrzegawcze, Autolamp
1997-2001: Klaster instrumentów, moduł 4X4 (2001)
15 2002-2003: Subwoofer
12 7.5 1994-2000: Przekaźnik pompy spryskiwacza, przekaźnik pompy spryskiwacza z tyłu
10 2001: Przekaźnik pompy spryskiwacza, przekaźnik pompy spryskiwacza z tyłu
15 2002-2003: Poduszki powietrzne, klimatyzacja, klimatyzacja tylna
13 20 1997-2000: przełącznik położenia pedału hamulca, przełącznik ciśnienia hamulca
15 1994-1996: System PCM, światła stopu, AWD, hamulec przeciwblokujący, kontrola prędkości, holowanie przyczepy
2001: Przełącznik położenia pedału hamulca, przełącznik ciśnienia hamulca
2002-2003: Lampy stopu, regulacja prędkości obrotowej, pomocnicza lampa stopu wysokomontraktowa (CHMSL)
14 10 1994-2001: Moduł 4 Wheel Anti-Lock Brake System (4WABS), przekaźnik główny 4WABS
2003: Poduszki powietrzne
15 7.5 1994-2001: Klaster instrumentów
2002-2003: Moduł 4×4
16 30 1994-2001: silnik wycieraczki szyby przedniej, przekaźnik Hi-Lo wycieraczki, przekaźnik pracy wycieraczki/przekaźnik parkowania
7.5 2002-2003: Sygnały skrętu, blokada parkowania, konsola napowietrzna, klimatyzacja, sterowanie 4×4, regulacja prędkości
17 25 1994- 2000: Zapalniczka cygara
20 2001- 2003: Zapalniczka samochodowa, złącze łącza danych
18 25 1997-2000: Przekaźnik sterowników odblokowujący, wszystkie przekaźniki odblokowujące, wszystkie przekaźniki blokady
15 1994-1996: System klimatyzacji
20 2001-2003: Zamki zasilania, wejście bez klucza
19 25 1994-1996: Cewka zapłonowa, system PCM
1997-2001: PCM Power Diode
15 2002-2003: Lampy holownicze do przyczep
20 7.5 1994-1996: Radio, antena mocy, system GEM, system antywłamaniowy, telefon komórkowy
1997-2000: Moduł RAP, Ogólny moduł elektroniczny (GEM), radio
2001: Ogólny moduł elektroniczny (GEM), radio, przekaźnik księżycowy, przekaźnik dachowy, przekaźnik okna zasilania
15 2002-2003: Lampy do jazdy dziennej (DRL), lampy cofania, PCM
21 15 1994-2002: Światła (Zagrożenie)
20 2003: Podgrzewane siedzenia
22 20 1997-2001: Gniazdo zasilania pomocniczego
2002-2003: Punkt I/P mocy
10 1994-1996: Światła kierunkowskazów
23 10 1994-1996: Tylna wycieraczka
2002-2003: Spryskiwacze czołowe/tylne
24 7.5 1997-2001: Przełącznik położenia pedału sprzęgła (CPP), przekaźnik przerwania rozrusznika, zabezpieczenie przed kradzieżą
10 1994-1996: Przekaźnik rozrusznika
30 2002-2003: Wycieraczka przednia
25 7.5 1994-1996: prędkościomierz, system GEM
1997-2003: Ogólny moduł elektroniczny (GEM), klaster instrumentów, Securi-Lock
26 10 1994-1996: 4R44E/4R55E/4R7OW/5R55E Overdrive, system DRL, lampy zapasowe, AWD, tylne odszranianie
1997-2003: Przekaźnik oszczędzania baterii, elektroniczny przekaźnik zmiany biegów (1997-2000), wewnętrzny przekaźnik lampowy, elektroniczny moduł sterowania zmianą biegów (1997-2000)
27 15 1997-2001: DRL, przełącznik lamp zapasowych, czujnik DTR, przełącznik elektryczny
10 1994-1996: Lampa pod maską, lampy mapowe, lampa rękawiczkowa, lampa kopułkowa, lampy wizjerskie, opóźnienie osprzętu, oświetlenie włącznika ściemniacza, system 4×4
7.5 2002-2003: Audio, Windows, GEM, szyberdach, Tylne okno
28 7.5 1994-2001: Ogólny moduł elektroniczny (GEM) (1994-2000), radio (1997-2001), miejsce w pamięci (1994-2000)
15 2002-2003: Wycieraczka tylna (na szybie)
29 10 1994-1999: Radio
20 2001: Radio
2002-2003: Dźwięk, dźwięk tylny
25 2000: Radio
30 15 1997-2000: Lampa postojowa/przekaźnik holowania przyczepy
25 2001-2003: Fotele elektryczne
31 7,5 1994-1996: System dmuchaw tylnych
5 2001: Silnik dmuchawy tylnej
2002: Tylna kontrola klimatu
2003: Ściemnianie panelu przyrządów (XLS)/Stylne sterowanie dźwiękiem (XLT)
32 10 1997-2000: podgrzewane lustro
7,5 1994-1996: podgrzewane lustro, tylne odszranianie
5 2001-2002: Ogrzewany przełącznik tylnego okna
33 15 1994-1996: Lampy wysokopromieniowe
1997-2001: Reflektory, moduł świateł do jazdy dziennej (DRL), klaster instrumentów
2002-2003: Reflektory świateł drogowych
34 7.5 1994-1996: System Lux Audio
1997-2000: Tylny zintegrowany panel sterowania, płyta CD
5 2001: Tylny zintegrowany panel sterowania
2002-2003: Dźwięk tylny
35 7.5 1997-2000: Silnik dmuchawy rzeczywistej (w/EATC)
15 2001: Moduł 4X4
5 2002-2003: Moduł ABS
36 7.5 1997-2000: Pamięć ATC, płyta CD, tylny zintegrowany panel sterowania, miejsce w pamięci, centrum komunikatów
15 2001: Przekaźnik holowania przyczepy

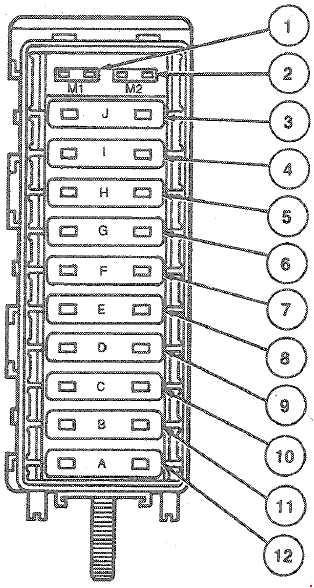

Skrzynka rozdzielcza mocy (1994-1996)

Numer A Funkcja
Maxi bezpieczniki
1 30 Rozmrażanie tylnej szyby
2 30 Przekaźnik zasilania PCM
3 20 Układ paliwowy, układ przeciwkradzieżowy
4 20 Reflektory
5 30 System ABS
6 30 System ABS
7 20 Parkowanie przyczepy LP i zatrzymanie przyczepy LP
8 30 Przekaźnik oszczędzania baterii i przekaźnik reflektora
9 50 Silnik dmuchawy
10 30 Zamki elektryczne, okna elektryczne i zasilanie
11 20 Pamięć PCM
12 50 Przekaźnik kontroli jazdy powietrznej
13 60 Bezpiecznik panelu przyrządów
14 60 Zapłon
Mini bezpieczniki
1 30 System JBL
2 15 Tylna wycieraczka
3 30 Punkt mocy
4 20 System 4WD
5 15 Układ zawieszenia pneumatycznego
6 15 System alternatywny
7 10 System poduszek powietrznych
8 15 Lampy przeciwmgielne/Światła przeciwmgielne/Światła przeciwmgielne/Światła drogowe
9 Nieużywane
10 Nieużywane
11 20 System HEGO
Przekaźnik
1 Przekaźnik pracy wycieraczki
2 Przekaźnik klaksonowy
3 Wycieraczki HI/LO przekaźnik
4 Przekaźnik WOT A/C
5 Przekaźnik zasilania PCM
6 Przekaźnik pompy paliwa
Dioda
1 Dioda ABS
2 Dioda PCM

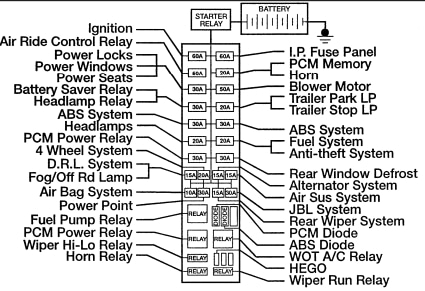

Skrzynka rozdzielcza mocy (1997-2000)

Numer A Funkcja
Maxi bezpieczniki
1 60 Panel bezpieczników I/P
2 40 Dmuchawa Przekaźnik silnika
3 50 Moduł 4 Wheel Anti-Lock Brake System (4WABS)
4 30 Power Windows, Power Moon Roof, Power Seat
5 50 Przekaźnik zapłonu, przekaźnik rozrusznika
6 20 Przekaźnik obudowy przekaźnika
7 Nieużywane
8 20 Automatyczna kontrola jazdy ARC Wyłącznik ARC
9 40 Przekaźnik automatycznej kontroli jazdy
10 30 Przekaźnik zasilania PCM
Mini bezpieczniki
1 10 Przekaźnik A/С
2 30 1998-2000: podgrzewane fotele
3 30 Podgrzewane podświetlenie
4 15 Lampy przeciwmgielne i dzienne
5 10 1997: Monitor diagnostyczny poduszki powietrznej
6 10 Moduł sterowania zespołem napędowym
7 30 Moduł 4 Wheel Anti-Lock System (4WABS)
8 15 Silnik wycieraczki
9 20 Przekaźnik pompy paliwa i moduł RAP
10 15 Przekaźnik klaksonowy
11 15 Przekaźniki parkowania i wyłącznik oświetlenia głównego
12 30 Wyłącznik oświetlenia głównego i wyłącznik wielofunkcyjny
13 15 Ogrzewany czujnik tlenu, regulator podciśnienia EGR, cewka EVR, czujnik położenia wałka rozrządu (CMP), cewka odpowietrzająca kanistra
14 30 Generator/regulator napięcia
15 Nieużywane
Przekaźnik
1 Przekaźnik wycieraczek
2 Przekaźnik A/С
3 Przekaźnik wysokiego/niskiego napięcia wycieraczek
4 Przekaźnik zasilania PCM
5 Przekaźnik pompy paliwa
6 Przekaźnik rozruchowy
7 Przekaźnik klaksonowy
8 Przekaźnik tylnego wytarcia w dół
9 Dmuchawa Przekaźnik silnika
10 Przekaźnik tylnego wytarcia do góry
Dioda
1 DRL Dioda
1 Nieużywane
2 Elektroniczne sterowanie silnikiem Dioda

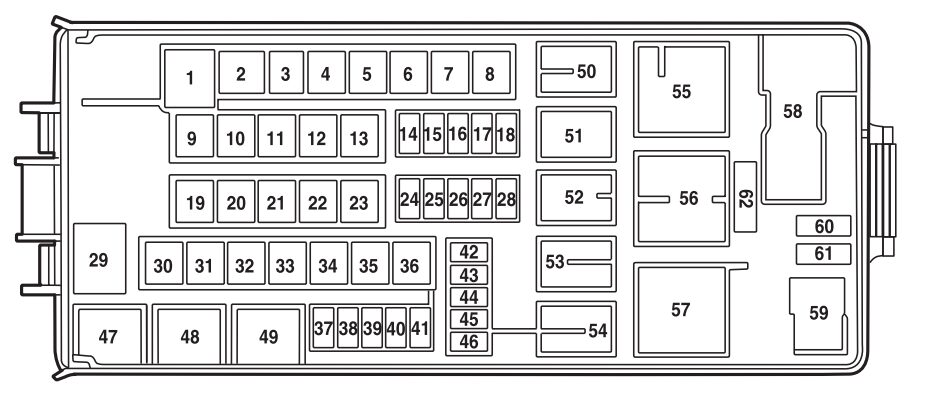

Skrzynka rozdzielcza mocy (2000-2003)

Numer A Funkcja
1 50 Panel bezpieczników
2 Nieużywane
3 20 Szyberdach
4 Nieużywane
5 Nieużywane
6 50 Silnik pompy ABS
7 30 Sterowanie zespołem napędowym
8 Nieużywane
9 Nieużywane
10 Nieużywane
11 50 Przełącznik zapłonu
12 Nieużywane
13 20 4X4 Silnik
14 Nieużywane
15 Nieużywane
16 40 Dmuchawa Silnik
17 30 Odmrażarka tylna
18 Nieużywane
19 Nieużywane
20 Nieużywane
21 10 Pamięć PCM
22 15 Klakson
23 20 Pompa paliwa Silnik
24 25 Reflektory
25 10 Cewka sprzęgłowa klimatyzacji
26 Nieużywane
27 Nieużywane
28 30 Moduł 4WABS
29 15 Lampy przeciwmgielne
30 Nieużywane
31 15 Lampy do jazdy dziennej
32 Nieużywane
33 Nieużywane
34 Nieużywane
35 Nieużywane
36 Nieużywane
37 Nieużywane
38 10 Lewe światła mijania
39 Nieużywane
40 Nieużywane
41 15 Czujniki ogrzewanego tlenu
42 10 Prawe światła mijania
43 Nieużywane
44 Nieużywane
47A 20 Wyłącznik obwodu: Okna
Przekaźnik
45A Przekaźnik wycieraczki Hi/Low
45B Przekaźnik pracy wycieraczek/przekaźnik parkowania
46A Nieużywane
46B Przekaźnik tylny Wiper Up
47B Nieużywane
48 Przekaźnik bezpieczeństwa okna
49 Przekaźnik rozruchowy
50A Nieużywane
50B Przekaźnik pompy paliwa
54 Przekaźnik PCM
55 Przekaźnik dmuchawy
56A Cewka sprzęgłowa klimatyzacji
56B Przekaźnik klaksonowy
Dioda
51 Nieużywane
52 Nieużywane
53 Dioda PCM
