Lancia Lybra (1999 – 2005) – bezpieczniki schemat

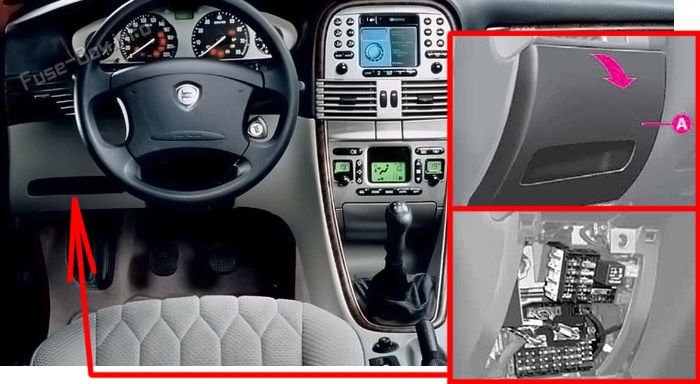

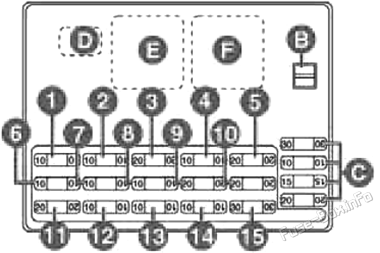

Bezpieczniki i przekaźniki w skrzynce bezpieczników

Przekaźnik Opis
D Przekaźnik sygnału dźwiękowego
E Przekaźnik ogrzewanej szyby tylnej
F Przekaźnik odbiorników wyłączanych przy uruchomieniu silnika

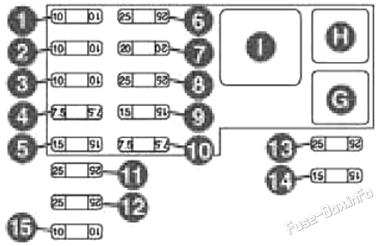

Bezpieczniki i przekaźniki na wsporniku dodatkowym

Przekaźnik Prąd [A] Opis
G 20 Przekaźnik przednich świateł przeciwmgielnych
H 20 Przekaźnik utrzymania włączonych świateł mijania
I 50 Przekaźnik sterujàcy regulacją elektryczną i podgrzewaniem siedzeń

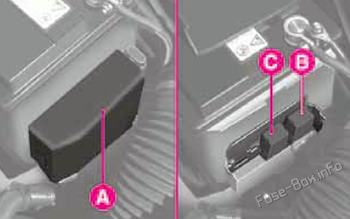

Bezpieczniki i przekaźniki w komorze silnika

Przekaźnik Opis
B Przekaźnik 1 prędkości elektrowentylatora chłodnicy silnika
C Przekaźnik 2 prędkości elektrowentylatora chłodnicy silnika (z wyjątkiem wersji 1.6 z ogrzewaniem i 1.8 z ogrzewaniem)

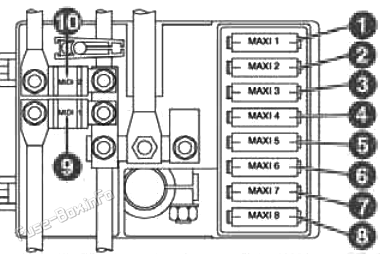

W skrzynce bezpieczników nad akumulatorem

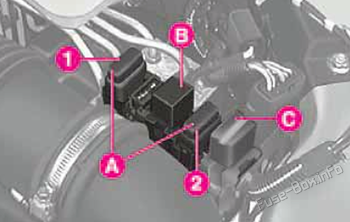

Za akumulatorem

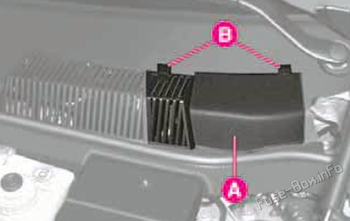

W skrzynce dodatkowej servizi

Prąd [A] Opis
20 Przekaźnik sprężarki klimatyzacji
Przekaźnik czasowego funkcjonowania spryskiwaczy reflektorów
Przekaźnik z podwójnym stykiem dla kierunkowskazów, zamka centralnego drzwi (wersje bez alarmu elektronicznego).
Przekaźnik nagrzewnicy oleju napę dowego (wersje 1.9 jtd – 2.4 jtd)

Tabela zbiorcza bezpieczników

Światła zewnętrzne Bezpiecznik Prąd [A] Lokalizacja
Światło drogowe prawe 1 10 Skrzynka bezpieczników
Światło drogowe lewe 2 10 Skrzynka bezpieczników
Światło mijania prawe 4 15 Skrzynka bezpieczników
Światło mijania lewe 8 15 Skrzynka bezpieczników
Światło mijania prawe i lewe (zgoda przekaźnika) 15 10 Wspornik dodatkowy
Światło pozycyjne przednie prawe (z zestawu wskaźników) 6 10 Skrzynka bezpieczników
Światło pozycyjne przednie lewe (z zestawu wskaźników) 7 10 Skrzynka bezpieczników
Światło pozycyjne tylne prawe (z zestawu wskaźników) 7 10 Skrzynka bezpieczników
Światło pozycyjne tylne lewe (z zestawu wskaźników 6 10 Skrzynka bezpieczników
Światła cofania 1 10 Wspornik dodatkowy
Światła cofania (sterowanie) 1 10 Wspornik dodatkowy
Tylne światła przeciwmgielne 6 10 Skrzynka bezpieczników
Światło stopu prawe 6 10 Skrzynka bezpieczników
Światło stopu lewe 6 10 Skrzynka bezpieczników
Trzecie światło stop 13 10 Skrzynka bezpieczników
Światła awaryjne 14 10 Skrzynka bezpieczników
Przednie światła przeciwmgielne 9 15 Wspornik dodatkowy
Oświetlenie tablicy rejestracyjnej 7 10 Skrzynka bezpieczników
Kierunkowskazy 13 10 Skrzynka bezpieczników
Kierunkowskazy, zamek centralny drzwi 14 10 Skrzynka bezpieczników
Sterowanie przekaźnika przednich świateł przeciwmgielnych (z zestawu wskaźników) 7 10 Skrzynka bezpieczników



Światła wewnętrzne Bezpiecznik Prąd [A] Lokalizacja
Lampa oświetlenia schowka (gdzie przewidziano) 12 10 Skrzynka bezpieczników
Lampa nad daszkami przeciwsłonecznymi 1 10 Wspornik dodatkowy
Lampy sufitowe przednie i tylne kabiny 12 10 Skrzynka bezpieczników
Lampy w drzwiach 12 10 Skrzynka bezpieczników
Podświetlenie sterowań w drzwiach (z centralki podnośników szyb) 1 10 Wspornik dodatkowy
Podświetlenie sterowań na tunelu środkowym 1 10 Wspornik dodatkowy
Podświetlenie ideogramów wyłączników 1 10 Wspornik dodatkowy
Podświetlenie uchwytów drzwi (z centralki podnośników szyb) 1 10 Wspornik dodatkowy
Podświetlenie deski rozdzielczej i klimatyzacji 6 10 Skrzynka bezpieczników
Lampka sygnalizacyjna świateł drogowych 2 10 Skrzynka bezpieczników



Urządzenia i odbiorniki Bezpiecznik Prąd [A] Lokalizacja
ABS (+ kluczyka) 2 10 Wspornik dodatkowy
ABS (centralka) – (+ kluczyka) 13 10 Skrzynka bezpieczników
Zapalniczka 9 20 Skrzynka bezpieczników
Zapalniczka (zgoda przekaźnika) 10 7,5 Wspornik dodatkowy
Poduszka powietrzna (Air Bag) 3 10 Wspornik dodatkowy
Zasilanie gniazdka diagnostycznego 12 10 Skrzynka bezpieczników
Zasilanie servizi wtrysku elektronicznego (wersje 1.8 – 1.9 jtd – 2.4 jtd) 2 7,5 Za akumulatorem
Zasilanie servizi wtrysku elektronicznego 1 15 Za akumulatorem
Zasilanie servizi wtrysku elektronicznego (wersje 2.0) 2 15 Za akumulatorem
Alarm elektroniczny (+ kluczyka) 1 10 Wspornik dodatkowy
Alarm elektroniczny (centralka i odbiornik pilota) 12 10 Skrzynka bezpieczników
Podnośniki elektryczne szyb drzwi przednich 6 25 Wspornik dodatkowy
Podnośniki elektryczne szyb drzwi tylnych 8 25 Wspornik dodatkowy
Podnośniki elektryczne szyb drzwi tylnych (centralka) 1 10 Wspornik dodatkowy
Radioodtwarzacz 3 20 Skrzynka bezpieczników
1 10 Wspornik dodatkowy
Bagażnik (otwieranie pokrywy) 7 20 Wspornik dodatkowy
Centralka podnośników elektrycznych szyb drzwi przednich/ zamek centralny 1 10 Wspornik dodatkowy
Centralka wtrysku elektronicznego 4 7,5 Wspornik dodatkowy
Zamek centralny drzwi 3 20 Skrzynka bezpieczników
Sygnał dźwiękowy 11 20 Skrzynka bezpieczników
Klimatyzacja (centralka) 10 7,5 Wspornik dodatkowy
Klimatyzacja (podświetlenie) 6 10 Skrzynka bezpieczników
Sprężarka klimatyzacji 5 20 Skrzynka bezpieczników
Korektor świateł reflektorów (zgoda) 8 10 Skrzynka bezpieczników
Korektor automatyczny ustawienia reflektorów (centralka) 1 10 Wspornik dodatkowy
Cruise Control 13 10 Skrzynka bezpieczników
Elektrowentylatory chłodnicy silnika (zgoda przekaźnika) 4 7,5 Wspornik dodatkowy
Układ HI-FI BOSE 11 25 Wspornik dodatkowy
Wyłącznik sprzęgła (wersje 1.8 – 1.9 jtd – 2.4 jtd) 1 10 Wspornik dodatkowy
Spryskiwacze szyby przedniej 10 20 Skrzynka bezpieczników
Spryskiwacze reflektorów 5 20 Skrzynka bezpieczników
Spryskiwacze reflektorów (zgoda) 8 10 Skrzynka bezpieczników
Spryskiwacze reflektorów (zgoda przekaźnika) 10 7,5 Wspornik dodatkowy
Spryskiwacz szyby tylnej (zgoda przekaźnika) 10 7,5 Wspornik dodatkowy
Tylna szyba ogrzewana (zgoda przekaźnika) 10 7,5 Wspornik dodatkowy
Tylna szyba ogrzewana (odmrażanie) 15 30 Skrzynka bezpieczników
MAXI – FUSE: zasilanie świec żarowych ogrzewania oleju napędowego (wersje 1.9 jtd – 2.4 jtd) 8 70 Nad akumulatorem
MAXI – FUSE: zasilanie wyłącznika zapłonu (servizi poprzez wyłącznik zapłonu) 2 30 Nad akumulatorem
MAXI – FUSE: zasilanie elektrowentylatorów chłodnicy silnika (wersje 1.6 z klimatyzacją – 1.9 jtd – 2.4 jtd) 6 60 Nad akumulatorem
MAXI – FUSE: zasilanie elektrowentylatorów chłodnicy silnika (wersje 1.6 z ogrzewaniem – 1.8 z ogrzewaniem) 7 30 Nad akumulatorem
MAXI – FUSE: zasilanie elektrowentylatorów chłodnicy silnika (wersje 1.8 z klimatyzacją) 6 50 Nad akumulatorem
MAXI – FUSE: zasilanie elektrowentylatorów chłodnicy silnika (wersje 2.0) 6 60 Nad akumulatorem
MAXI – FUSE: zasilanie elektrowentylatorów chłodnicy silnika) (wersje – 1.9 jtd z klimatyzacją – 2.4 jtd) 7 40 Nad akumulatorem
MAXI – FUSE: zasilanie bezpieczników i przekaźników wtrysku elektronicznego silnika 5 30 Nad akumulatorem
MAXI – FUSE: zasilanie bezpieczników nr. 5-6-7-9-10-11-12-14-15 w skrzynce bezpieczników 1 80 Nad akumulatorem
MAXI – FUSE: zasilanie bezpieczników nr 3-4-8 w skrzynce bezpieczników (rys. 52) i bezpieczników nr 6-7-8-9-11-12-13-14 w skrzynce bezpieczników na wsporniku dodatkowym (rys. 52) 3 70 Nad akumulatorem
MAXI – FUSE: zasilanie układu klimatyzacji 4 40 Nad akumulatorem
MIDI – FUSE: zasilanie nagrzewnicy dodatkowej (wersje 1.9 jtd – 2.4 jtd) 10 70 Nad akumulatorem
MIDI – FUSE: zasilanie systemu ABS 9 60 Nad akumulatorem
Nawigator (wyświetlacz) 1 10 Wspornik dodatkowy
Gniazdo prądowe wewnątrz nadwozia 5 15 Wspornik dodatkowy
Reostat podświetlenia zestawu wskaźników 1 10 Wspornik dodatkowy
Odbiornik pilota zamka centralnego/alarmu 1 10 Wspornik dodatkowy
Nagrzewnica oleju napędowego (wersje 1.9 jtd – 2.4 jtd) 20 Skrzynka dodatkowa servizi
Siedzenie elektryczne po stronie kierowcy z pamięcią 12 25 Wspornik dodatkowy
Siedzenie elektryczne po stronie pasażera 13 30 Wspornik dodatkowy
Siedzenia przednie (ogrzewanie) 14 20 Wspornik dodatkowy
Siedzenia elektryczne (centralka pamięci/ lusterka wsteczne zewnętrzne) 10 7,5 Wspornik dodatkowy
Siedzenia elektryczne (zgoda przekaźnika na ruch/ogrzewanie) 10 7,5 Wspornik dodatkowy
Czujnik zanieczyszczeń systemu klimatyzacji 10 7,5 Wspornik dodatkowy
Czujnik deszczu wycieraczek szyby przednie 1 10 Wspornik dodatkowy
Czujnik deszczu wycieraczek szyby przedniej (zgoda przekaźnika centralki) 10 7,5 Wspornik dodatkowy
System I.C.S. LANCIA (wyświetlacz) 14 10 Skrzynka bezpieczników
SystemLancia CODE 4 7,5 Wspornik dodatkowy
7,5 Skrzynka dodatkowa servizi
Lusterko wsteczne wewnętrzne regulowane automatycznie 1 10 Wspornik dodatkowy
Lusterka wsteczne zewnętrzne (zgoda przekaźnika odmrażania) 10 7,5 Wspornik dodatkowy
Lusterka wsteczne zewnętrzne (ruch) 1 10 Wspornik dodatkowy
Lusterka wsteczne zewnętrzne (odmrażanie) 15 30 Skrzynka bezpieczników
Wskaźniki 13 10 Skrzynka bezpieczników
Telefon komórkowy (przystosowanie) 3 20 Skrzynka bezpieczników
1 10 Wspornik dodatkowy
Wycieraczki-spryskiwacze szyby przedniej i reflektorów 10 20 Skrzynka bezpieczników
Wycieraczka-spryskiwacz szyby tylnej (SW) 10 20 Skrzynka bezpieczników
Wycieraczka-spryskiwacz szyby tylnej (SW) (zgoda przekaźnika 10 7,5 Wspornik dodatkowy
Dach otwierany 7 20 Wspornik dodatkowy
Dach otwierany (zgoda) 10 7,5 Wspornik dodatkowy
