Lancia Ypsilon typu 846 z pierwszych lat produkcji (2011-2014) ma trzy główne skrzynki bezpieczników. Pierwsza znajduje się pod maską przy akumulatorze, druga pod dolną częścią deski rozdzielczej po lewej stronie kolumny kierownicy, a trzecia za osłoną po lewej stronie bagażnika. Tabele poniżej opracowano według instrukcji Lancia Ypsilon z 2011 roku, z zachowaniem wszystkich podanych pozycji i różnic wyposażenia.
Typ 846 to osobna generacja, a nie modernizacja wcześniejszego Ypsilona 843. Późniejsze odmiany po zmianach instalacji nie zawsze mają identyczne bezpieczniki. Przykładowo wydanie instrukcji z 2017 roku podaje już inny amperaż dla gniazda zasilania F85. Przed wymianą porównaj rocznik, silnik, schemat pokrywy i instrukcję właściwą dla konkretnego samochodu.
Skrzynka bezpieczników w komorze silnika – jak ją otworzyć?

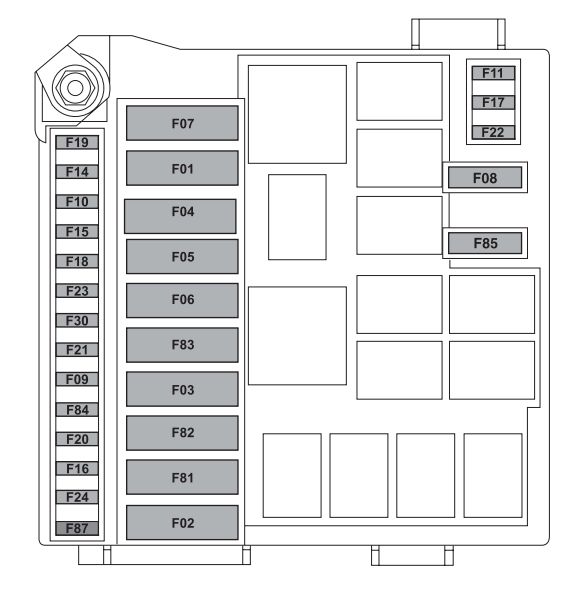

Lokalizacja i dostęp: otwórz maskę, wyłącz zapłon i znajdź skrzynkę obok akumulatora. Najpierw odsuń wstępną osłonę A pokazaną na rysunku 148 instrukcji. Następnie odkręć śrubę A głównej osłony, zwolnij zatrzaski B i pociągnij pokrywę C do góry, zgodnie z rysunkiem 149. Schemat położeń znajduje się również na odwrocie pokrywy. Po kontroli załóż osłonę i zamknij wszystkie zatrzaski, aby zabezpieczyć styki przed wilgocią.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F01 | 60 | Zasilanie modułu nadwozia BCM |
| F02 | 50 | Zasilanie rozdzielacza elektrycznego RDU |
| F03 | 20 | Wyłącznik zapłonu / stacyjka |
| F04 | 40 | Pompa hydrauliczna układu ABS / BSM1 |
| F05 | 70 | Elektryczne wspomaganie kierownicy EPS |
| F06 | 20 | Jednobiegowy wentylator chłodnicy – samochody z podstawowym układem ogrzewania |
| F06 | 30 | Wolny bieg wentylatora lub obwód przełączania wentylatora dwubiegowego – wariant z klimatyzacją |
| F07 | 40 | Szybki bieg wentylatora chłodnicy silnika |
| F08 | 30 | Przednie światła przeciwmgielne – jeżeli występują |
| F09 | 20 | Pompa spryskiwaczy reflektorów – jeżeli występuje |
| F10 | 15 | Sygnał dźwiękowy |
| F11 | 10 | Wtórne obwody układu sterowania silnikiem |
| F14 | 15 | Światła drogowe |
| F15 | 20 | Silnik elektrycznego dachu – jeżeli występuje |
| F16 | 7,5 | Sterownik silnika ECU i cewka przekaźnika T10 – zasilanie po zapłonie |
| F17 | 10 | Główne obwody sterownika silnika 0.9 TwinAir 85 KM i 1.2 8V 69 KM |
| F18 | 5 | Sterownik silnika i cewka przekaźnika T09 – stałe zasilanie |
| F19 | 15 | Pompa paliwa |
| F20 | 30 | Ogrzewanie tylnej szyby i podgrzewanie lusterek |
| F21 | 7,5 | Sprężarka klimatyzacji |
| F22 | 15 | Zasilanie sterownika silnika z przekaźnika głównego SCM w 0.9 TwinAir i 1.3 Multijet |
| F22 | 10 | Zasilanie sterownika silnika z przekaźnika SCM w 1.2 8V 69 KM – wydanie 2011 |
| F23 | 20 | Sterownik i zawory układu ABS / BSM 9.0 |
| F24 | 7,5 | Sterowanie ABS / BSM i NGE po zapłonie |
| F81 | 60 | Sterownik świec żarowych 1.3 Multijet |
| F82 | 40 | Wentylator nawiewu kabiny |
| F85 | 15 | Przednie gniazdo zasilania 12 V / zapalniczka – instrukcja z 2011 r. |
| F87 | 5 | Czujnik stanu naładowania akumulatora |
Fabryczna tabela z 2011 roku przewiduje F06 w dwóch odmianach – 20 A dla wentylatora jednobiegowego albo 30 A dla dwubiegowego. Podobnie F22 ma 15 A dla 0.9 TwinAir i 1.3 Multijet, a 10 A w 1.2 8V w tym wydaniu instrukcji. Nie wolno dobierać wkładek wyłącznie według tej samej pozycji w innym silniku.
Skrzynka bezpieczników pod deską rozdzielczą – lokalizacja i dostęp

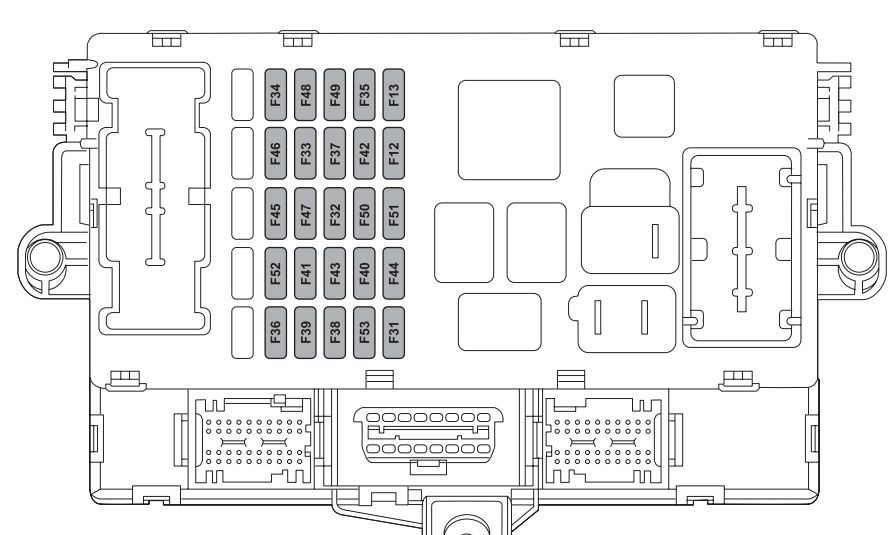

Panel znajduje się nisko z lewej strony kolumny kierownicy, nad przestrzenią na nogi kierowcy. Instrukcja producenta pokazuje go na rysunku 155. Bezpieczniki są dostępne od spodu deski rozdzielczej, bez wyjmowania całego schowka czy demontażu kierownicy. Po wyłączeniu zapłonu odchyl dolną osłonę dostępową, jeśli ogranicza dostęp w danym egzemplarzu, i porównaj numery F12-F53 z poniższym rysunkiem. Producent przewidział chwytak do wyjmowania wkładek po lewej stronie deski, przy pokrywie skrzynki.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F12 | – | Pozycja wolna w wydaniu instrukcji 2011 |
| F13 | 5 | Regulacja wysokości reflektorów i zestaw wskaźników – zasilanie po zapłonie |
| F31 | 5 | Obwody INT/A zasilane po zapłonie |
| F32 | – | Pozycja wolna w wydaniu instrukcji 2011 |
| F36 | 10 | Stałe zasilanie akumulatorowe +30 (KL30) |
| F37 | 7,5 | Styk zwierny NO wyłącznika pedału hamulca |
| F38 | 20 | Centralny zamek drzwi |
| F43 | 20 | Dwukierunkowa pompa spryskiwaczy przedniej i tylnej szyby |
| F47 | 20 | Elektryczna szyba kierowcy |
| F48 | 20 | Elektryczna szyba pasażera |
| F49 | 7,5 | Obwody po zapłonie +15 (KL15) – odbiorniki zależne od wyposażenia |
| F50 | 7,5 | Obwody po zapłonie +15 (KL15) – odbiorniki zależne od wyposażenia |
| F51 | 5 | Obwody po zapłonie +15 (KL15) – odbiorniki zależne od wyposażenia |
| F53 | 7,5 | Stałe zasilanie akumulatorowe +30 (KL30) |
Symbole +15 / KL15 oznaczają zasilanie po włączeniu zapłonu, a +30 / KL30 stałe zasilanie akumulatorowe. W tych pozycjach instrukcja z 2011 roku nie przypisuje zawsze konkretnych odbiorników – ich pełen wykaz zależy od wersji wyposażenia.
Skrzynka bezpieczników w bagażniku – lokalizacja i dostęp

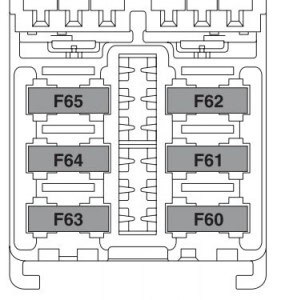

Jak znaleźć i otworzyć: podnieś klapę bagażnika i odszukaj niewielką klapkę w lewej bocznej tapicerce. Po jej zdjęciu uzyskasz dostęp do panelu z pozycjami F60-F65, pokazanego na rysunku 157 instrukcji. Zabezpiecza on dodatkowe wyposażenie, takie jak system BOSE, tylne szyby elektryczne, podgrzewanie siedzeń czy instalacja alarmowa. Po zakończeniu pracy zamknij osłonę, upewniając się, że nie przytrzasnęła przewodów.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F60 | 20 | System audio Hi-Fi BOSE – jeżeli występuje |
| F61 | – | Pozycja wolna |
| F62 | 15 | Podgrzewane fotele – jeżeli występują |
| F63 | 20 | Tylna szyba elektryczna prawa |
| F64 | 20 | Tylna szyba elektryczna lewa |
| F65 | 7,5 | Zasilanie przygotowania do instalacji alarmowej |
Najczęściej sprawdzane bezpieczniki
Zapalniczka i przednie gniazdo 12 V: F85 (15 A) w komorze silnika – wartość z instrukcji z 2011 roku. W wydaniu z 2017 roku producent podaje F85 (20 A), dlatego nie należy montować wyższej wartości w starszym aucie bez weryfikacji instalacji.
Pompa paliwa: F19 (15 A) pod maską. Klakson: F10 (15 A). Ogrzewanie tylnej szyby i lusterek: F20 (30 A).
Spryskiwacze szyb: F43 (20 A) w kabinie. Centralny zamek: F38 (20 A). Przednie szyby elektryczne: F47 i F48 (po 20 A).
Dmuchawa nawiewu: F82 (40 A) pod maską. Podgrzewanie świec żarowych w 1.3 Multijet: F81 (60 A).
Jak rozpoznać właściwą generację Lancii Ypsilon?
Wcześniejsza Lancia Ypsilon 843 z lat 2007-2011 ma tylko dwie główne skrzynki, a jej zapalniczka jest zabezpieczona przez F44 w kabinie. W typie 846 wprowadzono inny układ elektryczny oraz osobny panel bagażnika. Podobieństwo oznaczeń Fxx nie oznacza możliwości zamiany tabel między modelami.
FAQ: Lancia Ypsilon 846
Gdzie jest bezpiecznik zapalniczki?
F85 w komorze silnika przy akumulatorze. W wydaniu z 2011 roku ma 15 A; w późniejszych instrukcjach może mieć inną wartość.
Jak otworzyć skrzynkę przy akumulatorze?
Odsuń osłonę A, odkręć śrubę, zwolnij języczki B i unieś pokrywę C. Po zamknięciu sprawdź prawidłowe zapięcie wszystkich zatrzasków.
Gdzie szukać bezpieczników szyb tylnych?
W panelu za lewą osłoną bagażnika – F63 20 A dla prawej szyby i F64 20 A dla lewej.
Czy wszystkie pozycje skrzynki bagażnikowej muszą być obsadzone?
Nie. Jeżeli samochód nie ma systemu BOSE, podgrzewanych foteli lub wyposażenia alarmowego, część gniazd pozostaje niewykorzystana.
