Lancia Ypsilon typu 843 po liftingu (2007-2011) ma dwie skrzynki bezpieczników: pod deską rozdzielczą po lewej stronie kolumny kierownicy oraz w komorze silnika obok akumulatora. Jest to model z rodziny Ypsilon 843 produkowanej w latach 2003-2011. Poniższe kompletne tabele odpowiadają fabrycznej instrukcji Lancii z kwietnia 2007 roku. W innych silnikach i rocznikach obsada części gniazd może być odmienna.
Pozycje niewykorzystane są uwzględnione w tabelach. Układ bezpieczników zależy od silnika benzynowego 1.2 lub 1.4, jednostki 1.3 Multijet oraz wyposażenia, np. Blue&Me, klimatyzacji, elektrycznego dachu i przednich świateł przeciwmgielnych.
Skrzynka bezpieczników w kabinie – gdzie się znajduje i jak ją otworzyć?

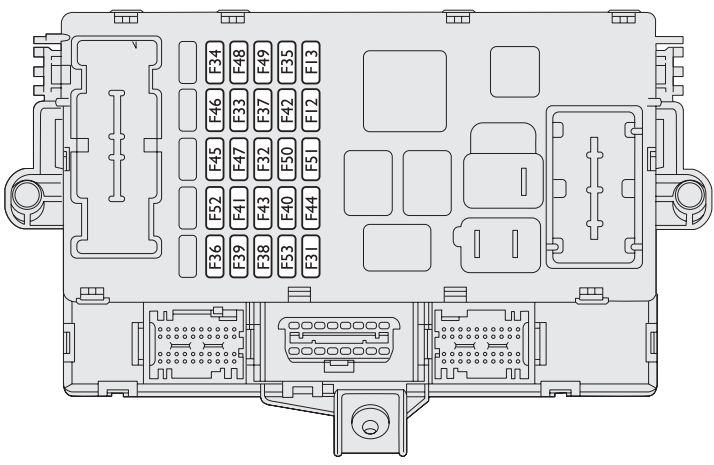

Skrzynka znajduje się pod dolną częścią deski rozdzielczej po lewej stronie kolumny kierownicy, a nie za schowkiem pasażera. Wyłącz zapłon i wszystkie odbiorniki, po czym zdejmij plastikową osłonę oznaczoną literą A na rysunku 38 instrukcji. Za pokrywą znajduje się panel bezpieczników pokazany na rysunku 39. Porównaj oznaczenia F12-F53 z układem gniazd i po kontroli zamontuj osłonę na miejsce. Dostęp nie wymaga demontażu kierownicy ani całej deski.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F12 | 7,5 | Prawe światło mijania |
| F13 | 7,5 | Lewe światło mijania i regulacja wysokości reflektorów |
| F31 | 5 | Cewki przekaźników modułów w komorze silnika i sterownik nadwozia Body Computer |
| F32 | 5 | Przednia lampka sufitowa – stałe zasilanie akumulatorowe |
| F33 | – | Pozycja wolna |
| F34 | – | Pozycja wolna |
| F35 | 5 | Światło cofania, przepływomierz powietrza Multijet i czujnik wody w filtrze oleju napędowego |
| F36 | 10 | Siłownik zwalniający zamek pokrywy bagażnika |
| F37 | 5 | Światła STOP, trzecie światło STOP i zespół wskaźników – zasilanie po zapłonie |
| F38 | 15 | Centralny zamek – przekaźniki w sterowniku nadwozia |
| F39 | 10 | Radio/nawigacja, Blue&Me, sterowanie ogrzewaniem i wentylacją oraz złącze diagnostyczne EOBD |
| F40 | 30 | Ogrzewana szyba tylna – główny obwód |
| F41 | – | Pozycja wolna |
| F42 | 5 | Sterownik ABS / VDC i czujnik prędkości obrotu pojazdu wokół osi pionowej |
| F43 | 30 | Przednie wycieraczki oraz pompy spryskiwaczy przedniej i tylnej szyby |
| F44 | 15 | Zapalniczka i gniazdo zasilania 12 V |
| F45 | – | Pozycja wolna |
| F46 | – | Pozycja wolna |
| F47 | 20 | Elektryczna szyba kierowcy |
| F48 | 20 | Elektryczna szyba pasażera |
| F49 | 5 | Sterowanie nawiewem, elementami kokpitu, elektrycznymi lusterkami i szybą kierowcy, dachem otwieranym i czujnikami deszczu / zmierzchu – zależnie od wyposażenia |
| F50 | 7,5 | Sterownik układu poduszek powietrznych |
| F51 | 5 | Nawigacja, radio, przyciski kierownicy, Blue&Me i tempomat – zasilanie po zapłonie |
| F52 | 15 | Dodatkowy obwód ogrzewania tylnej szyby podany w fabrycznej tabeli |
| F53 | 7,5 | Zespół wskaźników i tylne światło przeciwmgielne – stałe zasilanie |
Skrzynka bezpieczników w komorze silnika – lokalizacja i dostęp

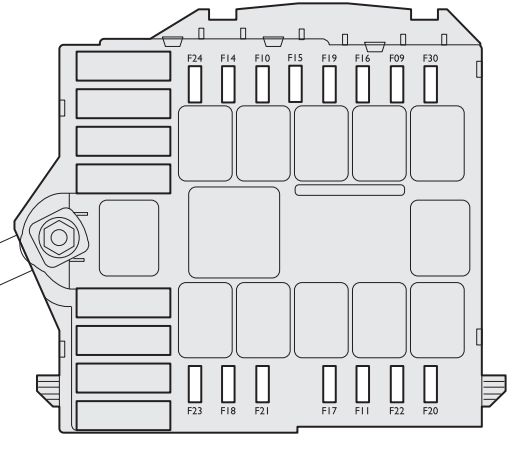

Dokładne położenie: pod maską, bezpośrednio przy akumulatorze. Zespół bezpieczników znajduje się pod plastikową osłoną B zaznaczoną na rysunku 40 instrukcji. Po wyłączeniu zapłonu zdejmij pokrywę ochronną, uzyskując dostęp do panelu przedstawionego na rysunku 41. W skrzynce są zabezpieczenia oświetlenia, sterowania silnikiem, pompy paliwa, klimatyzacji i wspomagania kierownicy. Po wymianie zamontuj pokrywę, aby ochronić złącza przed zabrudzeniem i wilgocią.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F09 | – | Pozycja wolna |
| F10 | 15 | Sygnał dźwiękowy |
| F11 | 15 | Wtórne odbiorniki elektronicznego wtrysku paliwa |
| F14 | 7,5 | Prawe światło drogowe |
| F15 | 7,5 | Lewe światło drogowe |
| F17 | 10 | Główne obwody elektronicznego wtrysku – z wyłączeniem wersji 1.4 8V |
| F18 | 7,5 | Zasilanie sterownika silnika, układu wtryskowego i przekaźnika wentylatora chłodnicy – w odmianie 1.3 Multijet 90 KM z nagrzewnicą |
| F19 | 7,5 | Sprzęgło sprężarki klimatyzacji |
| F20 | – | Pozycja wolna |
| F21 | 15 | Pompa paliwa – poza silnikiem 1.2 8V |
| F22 | 15 | Główne obwody elektronicznego wtrysku w benzynowych 1.4 8V i 1.4 16V oraz pompa paliwa w 1.2 8V |
| F22 | 15 | Główne obwody elektronicznego wtrysku w wersjach Multijet |
| F24 | 7,5 | Zasilanie po zapłonie sterownika elektrycznego wspomagania kierownicy |
| F30 | 15 | Przednie światła przeciwmgielne |
Najczęściej sprawdzane bezpieczniki
Zapalniczka / gniazdo 12 V: F44 (15 A) w kabinie. Przy braku zasilania gniazda najpierw odłącz ładowarkę lub inne akcesorium i sprawdź wkładkę.
Centralny zamek: F38 (15 A) w kabinie. Wycieraczki i spryskiwacze: F43 (30 A). Ogrzewanie tylnej szyby: F40 (30 A) oraz dodatkowa pozycja F52 (15 A) wymieniona w tabeli fabrycznej.
Światła mijania: F12 i F13 (po 7,5 A) w kabinie. Światła drogowe: F14 i F15 (po 7,5 A) pod maską.
Pompa paliwa: F21 (15 A) w większości wersji oraz F22 (15 A) w silniku 1.2 8V. Klakson: F10 (15 A) w komorze silnika.
Różnice między silnikami i wyposażeniem
Producent wskazuje, że pozycja F21 służy do zasilania pompy paliwa we wszystkich wersjach z wyjątkiem 1.2 8V. W tym silniku pompa jest chroniona przez F22. Ten sam numer F22 zasila podstawowe elementy sterowania wtryskiem w 1.4 i Multijet. Nie należy przekładać opisów pomiędzy odmianami bez sprawdzenia silnika.
W roku 2011 pojawił się następca, Lancia Ypsilon typu 846, który ma inną instalację oraz trzecią skrzynkę w bagażniku. Numeracja bezpiecznika zapalniczki również jest w nim inna.
FAQ: Lancia Ypsilon 843
Gdzie jest bezpiecznik zapalniczki?
F44 15 A, w kabinie po lewej stronie kierownicy, pod plastikową osłoną.
Jak otworzyć skrzynkę bezpieczników pod maską?
Podnieś maskę i zdejmij pokrywę B skrzynki obok akumulatora. Układ wkładek znajduje się na diagramie nad tabelą.
Jaki bezpiecznik odpowiada za pompę paliwa w 1.2 8V?
W tym silniku jest to F22 15 A w komorze silnika. W pozostałych wersjach instrukcja wskazuje F21 15 A.
Czy w Ypsilonie 2007-2011 jest skrzynka w bagażniku?
W instalacji opisanej w instrukcji z 2007 roku występują dwie główne skrzynki – kabinowa i pod maską. Trzy panele są charakterystyczne dla późniejszego typu 846.
