Mazda CX-30 DM (2020) ma dwie główne skrzynki bezpieczników. Jedna znajduje się w komorze silnika, druga wewnątrz pojazdu po lewej stronie, pod osłoną przy desce rozdzielczej. W rozpisce dla rocznika 2020 skrzynka pod maską ma 56 ponumerowanych pozycji F1-F56, a kabinowa 23 pozycje F1-F23.
Poniższe tabele opracowano według instrukcji Mazdy CX-30 DM dla europejskiego wariantu 2020. W zależności od rynku, silnika Skyactiv-G, Skyactiv-X, Skyactiv-D i wyposażenia część bezpieczników może być pusta lub pełnić inną funkcję. Szczególnie istotne są alternatywne wartości pozycji F3 i F7 pod maską oraz F22 w kabinie. Roczniki 2022-2023 mają w części źródeł również inne przypisanie F56, więc nie należy stosować ich opisów do samochodu z 2020 roku.
Lokalizacja skrzynek bezpieczników Mazda CX-30
Kabina: skrzynka mieści się po lewej stronie wnętrza, za osłoną w dolnej części deski rozdzielczej w rejonie nóg kierowcy. Po wyłączeniu zapłonu otwórz osłonę panelu i porównaj pozycje F1-F23 ze schematem. W pojazdach z kierownicą po prawej stronie miejsce dostępu może się różnić.
Komora silnika: skrzynka znajduje się pod plastikową pokrywą obok akumulatora. Po zwolnieniu zaczepów pokrywy uzyskuje się dostęp do numerów F1-F56. Umieszczono tam zabezpieczenia układu kierowniczego, silnika, ABS, świateł, wycieraczek i gniazd 12 V. Głównego bezpiecznika MAIN nie należy wymieniać samodzielnie ze względu na duży prąd.

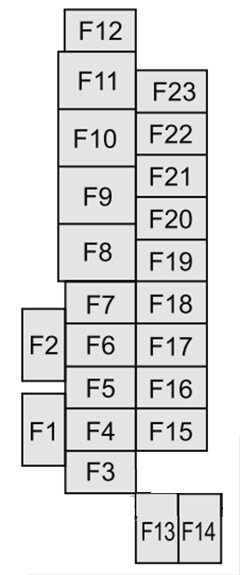

Skrzynka bezpieczników w kabinie – pozycje F1-F23
W panelu kabinowym zabezpieczono przede wszystkim centralny zamek, elektryczne szyby, regulację fotela kierowcy, audio, oświetlenie i klapę bagażnika. W europejskim wydaniu instrukcji bezpiecznik F22 (7,5 A) jest przypisany elektrycznej blokadzie kierownicy, podczas gdy w instrukcji niektórych rynków występuje przy tym numerze układ SRS. Dobierz właściwą wersję dokumentacji.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | – | Nieobsadzona pozycja |
| F2 | – | Nieobsadzona pozycja |
| F3 | – | Nieobsadzona pozycja |
| F4 | 15 | Centralny zamek drzwi kierowcy |
| F5 | 15 | Centralny zamek drzwi pasażera |
| F6 | – | Nieobsadzona pozycja |
| F7 | 25 | Elektrycznie sterowana klapa bagażnika, jeśli występuje |
| F8 | – | Nieobsadzona pozycja |
| F9 | 30 | Elektryczne szyby po stronie kierowcy |
| F10 | 30 | Elektryczne szyby po stronie pasażera |
| F11 | 30 | Elektryczna regulacja fotela kierowcy, jeśli występuje |
| F12 | – | Nieobsadzona pozycja |
| F13 | 15 | System audio |
| F14 | – | Nieobsadzona pozycja |
| F15 | 15 | Zamek klapy bagażnika |
| F16 | 15 | Oświetlenie |
| F17 | 10 | Światła STOP |
| F18 | 10 | Światła cofania |
| F19 | 10 | Tylne kierunkowskazy |
| F20 | 10 | Tylne światła pozycyjne |
| F21 | 10 | Tylne światła pozycyjne |
| F22 | 7,5 | Elektryczna blokada kolumny kierownicy – rozpiska europejska; w wersjach z innych rynków możliwy inny obwód |
| F23 | – | Nieobsadzona pozycja |

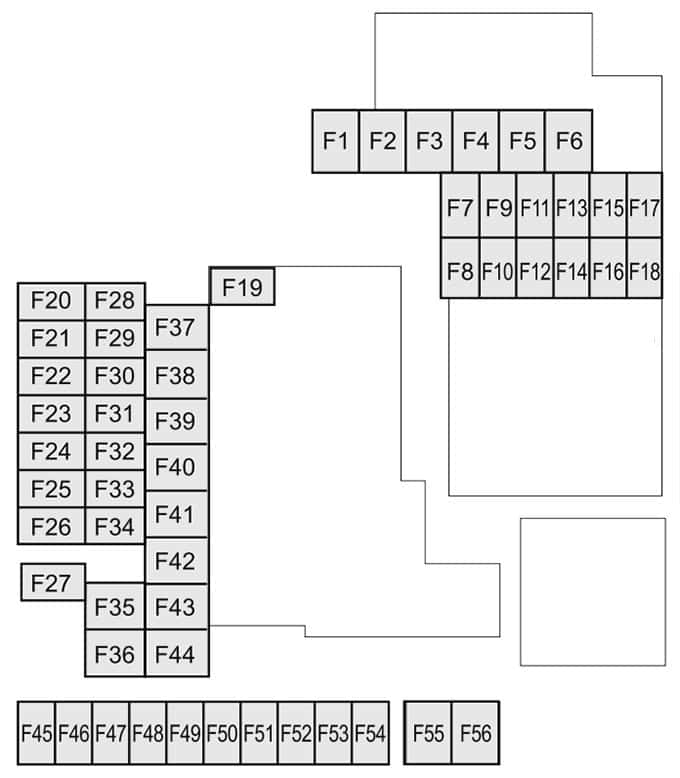

Skrzynka bezpieczników pod maską – pozycje F1-F56
Główna skrzynka pod maską zawiera m.in. bezpieczniki układu sterowania silnikiem, reflektorów, ABS/DSC, wentylatora chłodnicy i klimatyzacji. Przy F3 może występować 30 A dla sterownika silnika lub 20 A dla wtryskiwaczy, a przy F7 15 A dla podgrzewania paliwa Diesla albo 20 A dla pompy paliwa. Wybierz wartość odpowiednią do jednostki napędowej i jej fabrycznego schematu.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | – | Nieobsadzona pozycja |
| F2 | 20 | Odmrażanie obszaru wycieraczek szyby przedniej, jeśli wyposażono |
| F3 | 30 / 20 | Sterowanie silnikiem (30 A) lub wtryskiwacze (20 A), zależnie od wersji |
| F4 | 20 | Układ zmiennych faz rozrządu S-VT |
| F5 | 40 | Układ sterowania silnikiem |
| F6 | 20 | Układ S-VT, zależnie od silnika |
| F7 | 15 / 20 | Podgrzewanie paliwa w Dieslu (15 A) albo pompa paliwa (20 A) |
| F8 | 15 | Układ sterowania silnikiem |
| F9 | 15 | Sterownik skrzyni biegów, jeśli występuje |
| F10 | 15 | Układ sterowania silnikiem |
| F11 | 7,5 | Klimatyzacja |
| F12 | 15 | Układ sterowania silnikiem |
| F13 | 15 | Czujnik NOx, zależnie od wersji silnikowej |
| F14 | 20 | Ogrzewanie przednich siedzeń, jeśli występuje |
| F15 | 20 | Spryskiwacze reflektorów, jeśli występują |
| F16 | 15 | Zabezpieczenie różnych obwodów |
| F17 | – | Nieobsadzona pozycja |
| F18 | 15 | Obwody zasilania akcesoriów |
| F19 | 60 | Elektryczne wspomaganie kierownicy |
| F20 | 15 | Lewy reflektor, obwód 1 |
| F21 | 15 | Prawy reflektor, obwód 1 |
| F22 | 15 | System dostępu bezkluczykowego |
| F23 | 30 | Układ ABS i dynamiczna kontrola stabilności DSC |
| F24 | 15 | Lewy reflektor, obwód 2 |
| F25 | 15 | Prawy reflektor, obwód 2 |
| F26 | 7,5 | Złącze diagnostyczne OBD |
| F27 | 25 | Ochrona różnych obwodów |
| F28 | 25 | Ochrona różnych obwodów |
| F29 | 15 | Spryskiwacz przedniej szyby |
| F30 | 15 | Gniazda akcesoriów i zasilania 12 V |
| F31 | 15 | Sygnał dźwiękowy (klakson) |
| F32 | 15 | Reflektory |
| F33 | – | Nieobsadzona pozycja |
| F34 | – | Nieobsadzona pozycja |
| F35 | 50 | Układ ABS / DSC |
| F36 | – | Nieobsadzona pozycja |
| F37 | 40 | Ogrzewanie tylnej szyby |
| F38 | 50 | Zasilanie różnych obwodów |
| F39 | – | Nieobsadzona pozycja |
| F40 | 40 | Klimatyzacja i dmuchawa |
| F41 | – | Nieobsadzona pozycja |
| F42 | 20 | Wycieraczki przedniej szyby |
| F43 | 30 | Wentylator chłodnicy |
| F44 | 30 | Rozrusznik |
| F45 | 10 | Sterowanie silnikiem |
| F46 | 15 | System audio |
| F47 | 15 | Ochrona różnych obwodów |
| F48 | 7,5 | Układ poduszek powietrznych |
| F49 | 15 | Zestaw wskaźników |
| F50 | 15 | Oświetlenie kabiny |
| F51 | 25 | System audio |
| F52 | 10 | Szyberdach, jeśli występuje |
| F53 | 15 | Sterowanie silnikiem |
| F54 | 15 | Systemy bezpieczeństwa i-ACTIVSENSE |
| F55 | 50 | Ochrona różnych obwodów, zależnie od wersji |
| F56 | – | Pozycja nieobsadzona w europejskiej rozpisce 2020 |
FAQ – pytania o bezpieczniki Mazda CX-30
Gdzie jest bezpiecznik gniazda 12 V w CX-30 z 2020 roku?
Pod maską jest to F30 (15 A). Obwody akcesoriów zależnie od wyposażenia mogą korzystać także z F18 (15 A).
Gdzie znajdują się bezpieczniki wycieraczek i spryskiwaczy?
Pod maską: F42 (20 A) – przednie wycieraczki, F29 (15 A) – spryskiwacz.
Które pozycje dotyczą audio i ogrzewania tylnej szyby?
Audio: F46 (15 A) i F51 (25 A) pod maską oraz F13 (15 A) w kabinie. Ogrzewanie szyby: F37 (40 A) pod maską.
Czy schemat rocznika 2020 pasuje do każdej Mazdy CX-30?
Nie. Przypisania zależą od roku, silnika i rynku; różni się m.in. obsada F56 w późniejszych wersjach.
CX-30 oznaczona symbolem DM należy do innej rodziny niż wcześniejsze generacje Mazdy 3 i CX-5. Schemat 2020 nie powinien być stosowany bez sprawdzenia do roczników późniejszych, zwłaszcza w autach z innym układem napędowym. Odpowiednie rozpiski pokrewnych modeli znajdziesz w artykułach Mazda 3 BM, Mazda 3 BL i Mazda CX-5 KE.
