Mazda CX-5 I / KE (2013–2016) – bezpieczniki, skrzynki i przekaźniki
Mazda CX-5 pierwszej generacji, oznaczana jako KE, ma dwie główne skrzynki bezpieczników. Jedna znajduje się w kabinie, przy lewej części deski rozdzielczej w okolicy nóg kierowcy. Druga jest w komorze silnika, po lewej stronie, obok akumulatora. Ten opis pasuje do wielu egzemplarzy z roczników 2013, 2014, 2015 i 2016, ale przy wybranych wersjach wyposażenia część pozycji może być pusta albo mieć inne obsadzenie.
W tabelach znajdziesz bezpieczniki odpowiadające m.in. za gniazda zasilania, zapalniczkę, szyby elektryczne, centralny zamek, fotele, lusterka, światła, wycieraczki, pompę paliwa, BOSE, ABS/DSC, SRS, klakson, ogrzewanie tylnej szyby, spryskiwacze reflektorów i przekaźniki w komorze silnika.
Ważne: Mazda CX-5 z rocznika 2017 może być rocznikiem granicznym. Przed przekierowaniem wpisu 2017 na ten artykuł sprawdź, czy dotyczy jeszcze generacji KE, czy już nowszej generacji KF.
Spis treści:
Której generacji dotyczy ten schemat?
Ten artykuł dotyczy pierwszej generacji Mazdy CX-5, czyli modelu KE. Jeżeli masz auto z roczników 2013–2016, to najczęściej będzie właściwy schemat. Przy roczniku 2017 trzeba zachować ostrożność, ponieważ w zależności od rynku może pojawić się już nowsza generacja.
| Model | Lata | Właściwy schemat |
|---|---|---|
| Mazda CX-5 I / KE | 2013–2016 | Ten artykuł dotyczy tej generacji. |
| Mazda CX-5 2017 | rocznik graniczny | Sprawdź, czy auto jest jeszcze KE, czy już KF. |
| Mazda CX-5 II / KF | od 2017 | Wymaga osobnego schematu bezpieczników. |
Najczęściej sprawdzane bezpieczniki Mazda CX-5 KE
Jeżeli szukasz konkretnej usterki, zacznij od tej tabeli. W wielu przypadkach pozwoli szybciej ustalić właściwą skrzynkę i numer bezpiecznika.
| Objaw / funkcja | Bezpiecznik | Prąd [A] | Gdzie szukać? |
|---|---|---|---|
| Przednie gniazdo zasilania / zapalniczka | 9 F.OUTLET | 15 A | Skrzynka w kabinie |
| Dodatkowe gniazdo zasilania R.OUTLET3 | 3 R.OUTLET3 | 15 A | Skrzynka w kabinie |
| Tylne gniazdo zasilania R.OUTLET1 | 11 R.OUTLET1 | 15 A / zależnie od wersji | Skrzynka w kabinie |
| Gniazdo zasilania R.OUTLET2 | 52 R.OUTLET2 | 15 A | Komora silnika |
| Elektryczne szyby | 4 P.WINDOW2 / 5 P.WINDOW1 | 25 / 30 A | Kabina i komora silnika |
| Centralny zamek | 6 D.LOCK | 25 A | Skrzynka w kabinie |
| Podgrzewane siedzenia | 7 SEAT WARM / 18 R.SEAT W | 20 A | Skrzynka w kabinie, jeśli występuje |
| Szyberdach | 8 SUNROOF | 10 A | Skrzynka w kabinie, jeśli występuje |
| Regulacja lusterek | 10 MIRROR | 7,5 A | Skrzynka w kabinie |
| Podgrzewane lusterka | 17 M.DEF | 7,5 A | Skrzynka w kabinie |
| Fotel kierowcy | 1 P.SEAT D | 30 A | Skrzynka w kabinie |
| Fotel pasażera | 21 P.SEAT P | 30 A | Skrzynka w kabinie, zależnie od wersji |
| Przednie wycieraczki i spryskiwacz | 18 WIPER | 20 A | Komora silnika |
| Tylna wycieraczka | 33 R.WIPER | 15 A | Komora silnika |
| Spryskiwacze reflektorów | 29 H/CLEAN | 20 A / zależnie od wersji | Komora silnika |
| Pompa paliwa | 46 FUEL PUMP | 15 A | Komora silnika |
| Klakson | 53 HORN | 15 A | Komora silnika |
| Światła stopu | 32 STOP | 10 A | Komora silnika |
| Światła awaryjne i kierunkowskazy | 50 HAZARD | 25 A | Komora silnika |
| Lewe światło mijania | 23 H/L LOW L / HID L | 15 A | Komora silnika |
| Prawe światło mijania | 24 H/L LOW R | 15 A | Komora silnika |
| Światła drogowe | 34 H/L HI | 20 A | Komora silnika |
| Przeciwmgielne przednie | 36 FOG | 15 A | Komora silnika, jeśli występują |
| Ogrzewanie tylnej szyby | 9 DEFOG | 40 A | Komora silnika |
| Dmuchawa / ogrzewanie / klimatyzacja | 19 HEATER / 30 A/C | 40 / 7,5 A | Komora silnika |
| System BOSE | 43 BOSE | 25 A | Komora silnika, jeśli występuje |
| Audio | 38 AUDIO2 / 44 AUDIO1 | 7,5 / 15 A | Komora silnika |
| ABS / DSC | 16 ABS/DSC M / 45 ABS/DSC S | 50 / 30 A | Komora silnika |
| Poduszki powietrzne | 42 SRS1 / 5 SRS2 | 7,5 / 15 A | Komora silnika i kabina |
Lokalizacja skrzynek bezpieczników
W Mazdzie CX-5 KE najpierw sprawdza się skrzynkę w kabinie. Jeżeli problem dotyczy świateł, wycieraczek, pompy paliwa, klaksonu, wentylatorów, ABS/DSC albo ogrzewania tylnej szyby, zwykle trzeba przejść do skrzynki pod maską.
- Skrzynka w kabinie — po lewej stronie, pod osłoną przy nogach kierowcy.

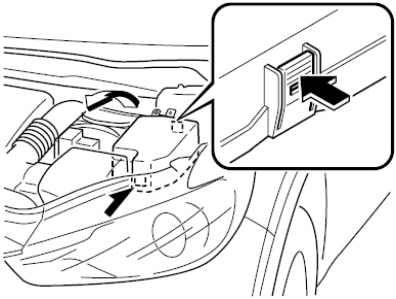

- Skrzynka w komorze silnika — po lewej stronie komory silnika, obok akumulatora.
- Przekaźniki — rozmieszczone w skrzynce pod maską.

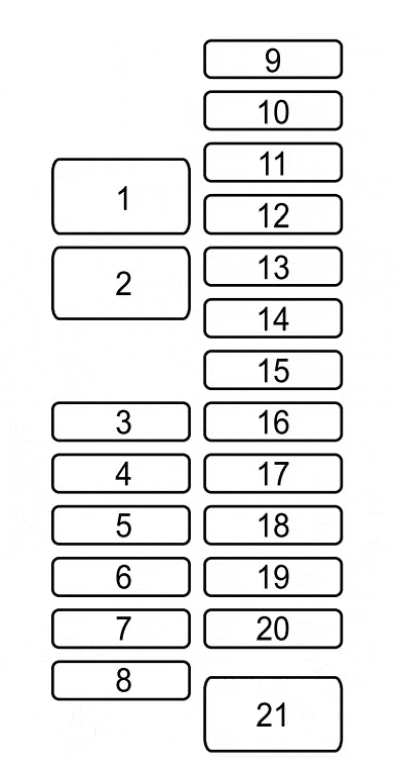

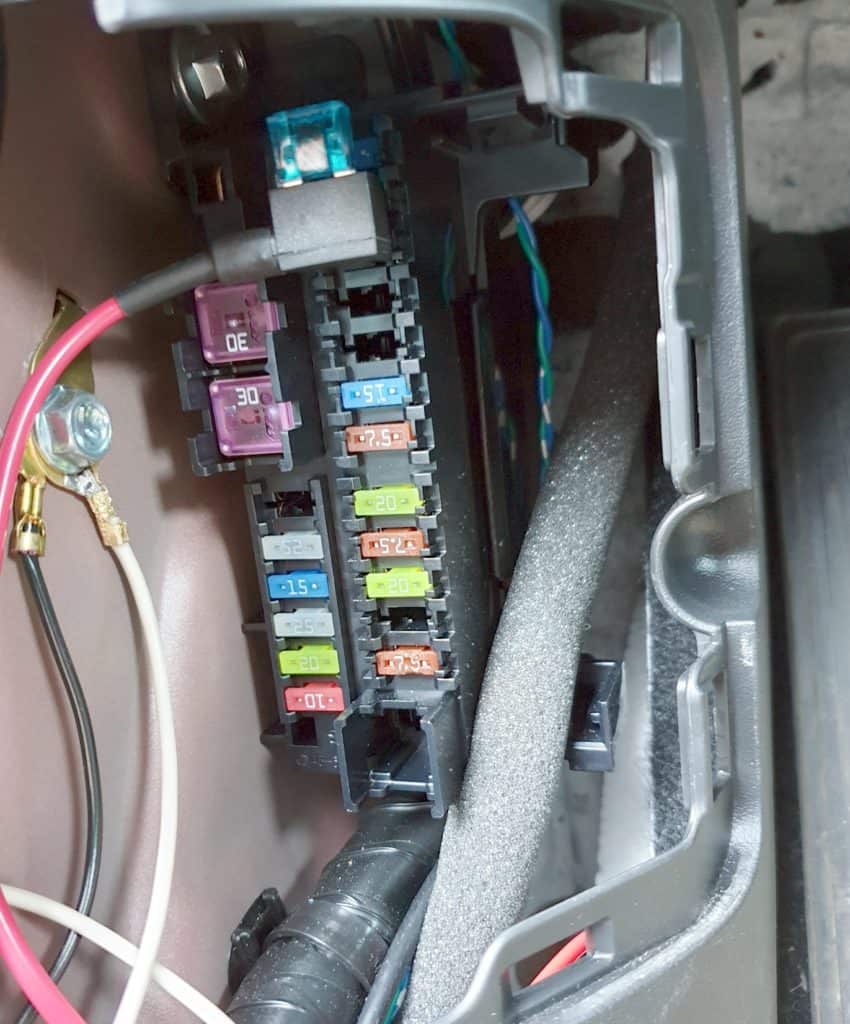

Skrzynka bezpieczników w kabinie
Skrzynka w kabinie znajduje się pod pokrywą ochronną, przy lewym słupku, w okolicy nóg kierowcy. W tej skrzynce znajdują się głównie obwody wyposażenia komfortu: gniazda zasilania, szyby, centralny zamek, fotele, lusterka, szyberdach i część obwodów SRS.
| Numer | Prąd [A] | Opis |
|---|---|---|
| 1 | 30 | P.SEAT D — elektryczna regulacja fotela kierowcy, wybrane wersje |
| 2 | 30 / – | P.WINDOW3 — szyby elektryczne, zależnie od wersji |
| 3 | 15 | R.OUTLET3 — dodatkowe gniazda zasilania |
| 4 | 25 | P.WINDOW2 — szyby elektryczne |
| 5 | 15 | SRS2 / ESCL — czujnik zajęcia fotela / blokada kolumny kierownicy, zależnie od wersji |
| 6 | 25 | D.LOCK — centralny zamek / elektryczne zamki drzwi |
| 7 | 20 | SEAT WARM — podgrzewanie siedzeń, wybrane wersje |
| 8 | 10 | SUNROOF — szyberdach, wybrane wersje |
| 9 | 15 | F.OUTLET — przednie gniazdo zasilania / zapalniczka |
| 10 | 7,5 | MIRROR — elektryczna regulacja lusterek |
| 11 | 15 / – | R.OUTLET1 — tylne gniazdo zasilania, zależnie od wersji |
| 12 | – | Rezerwa |
| 13 | – | Rezerwa |
| 14 | – | Rezerwa |
| 15 | – | Rezerwa |
| 16 | – | Rezerwa |
| 17 | 7,5 | M.DEF — podgrzewanie / odmrażanie lusterek zewnętrznych |
| 18 | 20 | R.SEAT W — podgrzewanie tylnych siedzeń / podgrzewanie siedzeń, zależnie od wersji |
| 19 | – | Rezerwa |
| 20 | 7,5 | AT IND — wskaźnik położenia automatycznej skrzyni biegów |
| 21 | 30 / – | P.SEAT P — elektryczna regulacja fotela pasażera, zależnie od wersji |

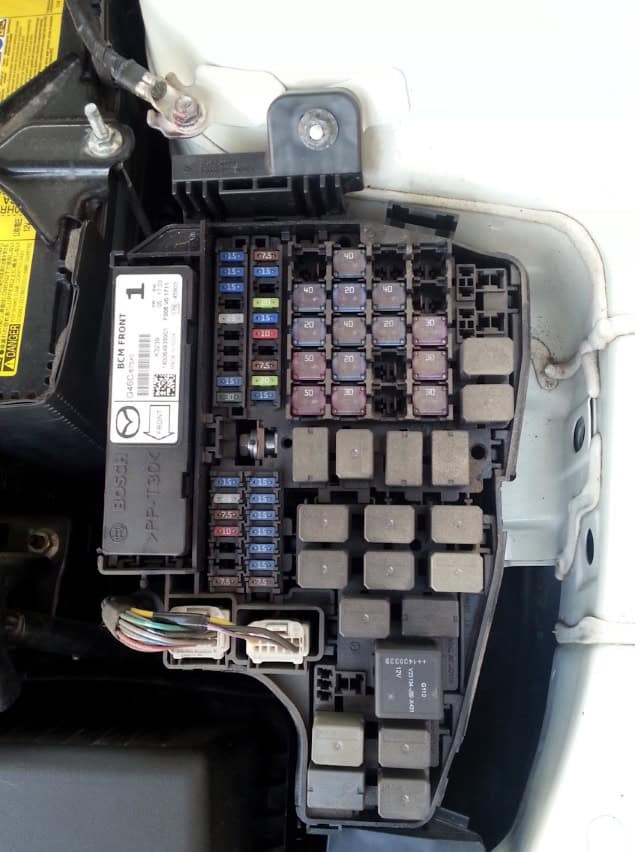

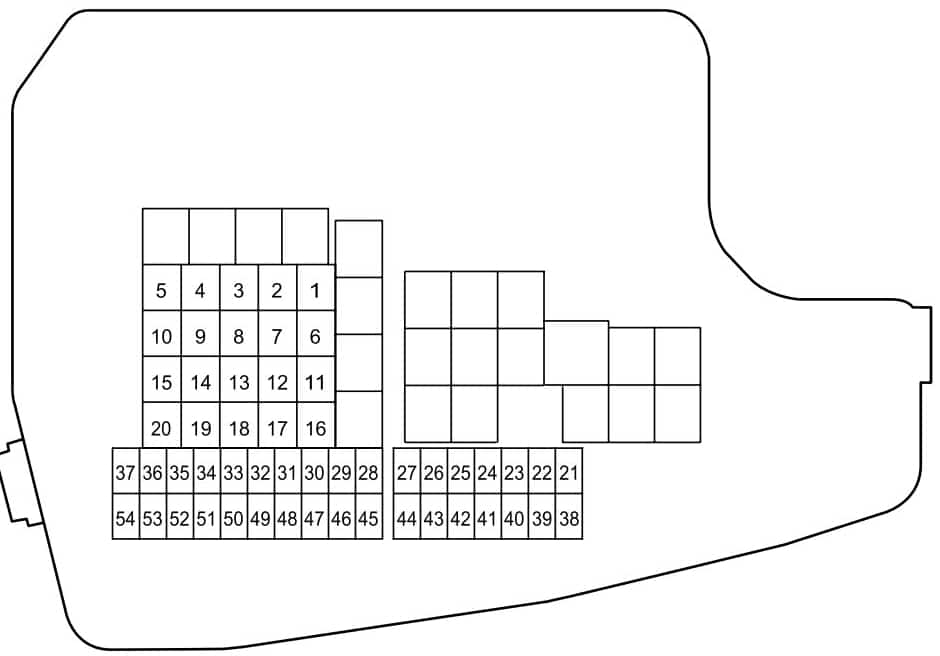

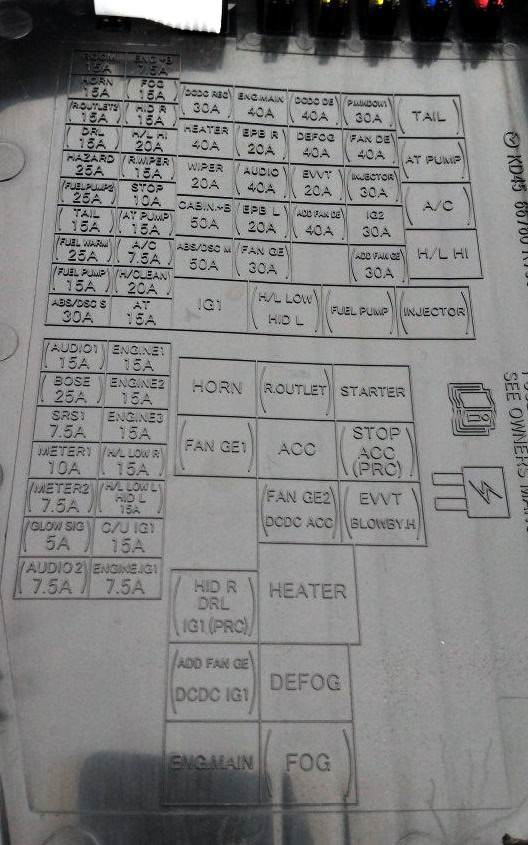

Skrzynka bezpieczników w komorze silnika
Skrzynka pod maską znajduje się z lewej strony komory silnika, obok akumulatora. To najważniejszy blok przy usterkach świateł, wycieraczek, ABS/DSC, pompy paliwa, wentylatorów chłodnicy, ogrzewania tylnej szyby, audio, BOSE i klaksonu.
| Numer | Prąd [A] | Opis |
|---|---|---|
| 1 | 30 | ADD FAN GE — wentylator chłodzenia silnika |
| 2 | 30 | IG2 — ochrona różnych obwodów |
| 3 | 30 | INJECTOR — układ sterowania silnikiem |
| 4 | 40 / – | FAN DE — wentylator chłodzenia silnika albo pozycja nieużywana, zależnie od wersji |
| 5 | 30 | P.WINDOW1 — szyby elektryczne |
| 6 | – | Rezerwa |
| 7 | 40 / – | ADD FAN DE — wentylator chłodzenia silnika albo pozycja nieużywana, zależnie od wersji |
| 8 | 20 | EVVT — układ sterowania silnikiem |
| 9 | 40 | DEFOG — ogrzewanie tylnej szyby |
| 10 | 40 / – | DCDC DE — ochrona różnych obwodów albo pozycja nieużywana, zależnie od wersji |
| 11 | 30 | FAN GE — wentylator chłodzenia silnika |
| 12 | – | Rezerwa |
| 13 | – | Rezerwa |
| 14 | – | Rezerwa |
| 15 | 40 | ENG.MAIN — główny obwód sterowania silnikiem |
| 16 | 50 | ABS/DSC M — ABS / dynamiczna kontrola stabilności |
| 17 | 50 | CABIN+B — ochrona różnych obwodów kabiny |
| 18 | 20 | WIPER — przednia wycieraczka i spryskiwacz |
| 19 | 40 | HEATER — nagrzewnica / klimatyzacja |
| 20 | 30 / – | DCDC REG — ochrona różnych obwodów albo pozycja nieużywana, zależnie od wersji |
| 21 | 7,5 | ENGINE IG1 — układ sterowania silnikiem |
| 22 | 15 | C/U IG1 — ochrona różnych obwodów |
| 23 | 15 | H/L LOW L / HID L — lewe światło mijania albo lewy reflektor ksenonowy |
| 24 | 15 | H/L LOW R — prawe światło mijania |
| 25 | 15 | ENGINE3 — układ sterowania silnikiem |
| 26 | 15 | ENGINE2 — układ sterowania silnikiem |
| 27 | 15 | ENGINE1 — układ sterowania silnikiem |
| 28 | 15 | AT — układ sterowania skrzynią biegów / stacyjka |
| 29 | 20 / – | H/CLEAN — spryskiwacze reflektorów, jeśli występują |
| 30 | 7,5 | A/C — klimatyzacja |
| 31 | 15 / – | AT PUMP — układ sterowania skrzynią biegów, zależnie od wersji |
| 32 | 10 | STOP — światła stopu |
| 33 | 15 | R.WIPER — tylna wycieraczka |
| 34 | 20 | H/L HI — światła drogowe |
| 35 | 15 | HID R — prawy reflektor ksenonowy, jeśli występuje |
| 36 | 15 | FOG — przednie światła przeciwmgielne, jeśli występują |
| 37 | 7,5 | ENG+B — układ sterowania silnikiem |
| 38 | 7,5 | AUDIO2 — system audio |
| 39 | 5 / – | GLOW SIG — układ sterowania silnikiem w wybranych wersjach |
| 40 | 7,5 / – | METER2 — zestaw wskaźników, zależnie od wersji |
| 41 | 10 | METER1 — zestaw wskaźników |
| 42 | 7,5 | SRS1 — poduszki powietrzne |
| 43 | 25 | BOSE — system audio Bose, jeśli występuje |
| 44 | 15 | AUDIO1 — system audio |
| 45 | 30 | ABS/DSC S — ABS / dynamiczna kontrola stabilności |
| 46 | 15 | FUEL PUMP — układ paliwowy / pompa paliwa |
| 47 | 25 / – | FUEL WARM — podgrzewanie paliwa, zależnie od wersji |
| 48 | 15 | TAIL — światła tylne, postojowe i oświetlenie tablicy rejestracyjnej |
| 49 | – | Rezerwa |
| 50 | 25 | HAZARD — światła awaryjne, kierunkowskazy i światła postojowe |
| 51 | 15 / – | DRL — światła do jazdy dziennej, jeśli występują |
| 52 | 15 | R.OUTLET2 — gniazda zasilania akcesoriów |
| 53 | 15 | HORN — klakson |
| 54 | 15 | ROOM — oświetlenie wnętrza / lampka sufitowa |

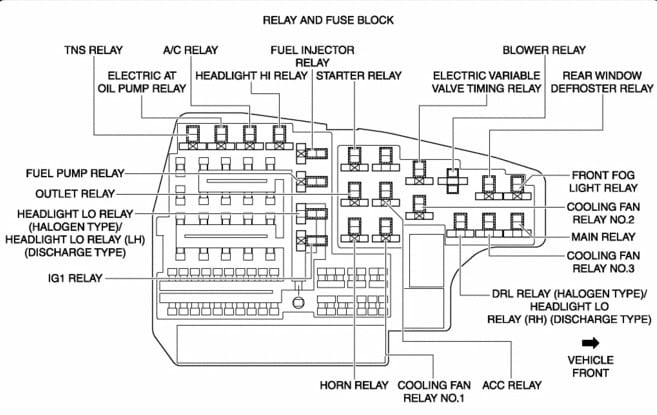

Przekaźniki w komorze silnika
W skrzynce pod maską znajdują się również przekaźniki. Ich rozmieszczenie i obsada mogą się różnić zależnie od wersji silnikowej, rodzaju reflektorów, skrzyni biegów i wyposażenia.
| Oznaczenie | Funkcja |
|---|---|
| TNS RELAY / TAIL | Przekaźnik świateł pozycyjnych / tylnych |
| A/C RELAY | Przekaźnik klimatyzacji |
| FUEL INJECTOR RELAY | Przekaźnik wtryskiwaczy paliwa |
| ELECTRIC AT OR OIL PUMP RELAY | Przekaźnik skrzyni automatycznej albo pompy oleju skrzyni, zależnie od wersji |
| HEADLIGHT HI RELAY | Przekaźnik świateł drogowych |
| STARTER RELAY | Przekaźnik rozrusznika |
| BLOWER RELAY | Przekaźnik wentylatora nawiewu |
| ELECTRIC VARIABLE VALVE TIMING RELAY | Przekaźnik układu zmiennych faz rozrządu |
| REAR WINDOW DEFROSTER RELAY | Przekaźnik ogrzewania tylnej szyby |
| FUEL PUMP RELAY | Przekaźnik pompy paliwa |
| OUTLET RELAY | Przekaźnik gniazd zasilania |
| HEADLIGHT LO RELAY | Przekaźnik świateł mijania |
| IG1 RELAY | Przekaźnik zapłonu |
| FRONT FOG LIGHT RELAY | Przekaźnik przednich świateł przeciwmgielnych |
| COOLING FAN RELAY NO.2 | Przekaźnik wentylatora chłodzenia nr 2 |
| MAIN RELAY | Przekaźnik główny |
| COOLING FAN RELAY NO.3 | Przekaźnik wentylatora chłodzenia nr 3 |
| DRL RELAY | Przekaźnik świateł do jazdy dziennej |
| HORN RELAY | Przekaźnik klaksonu |
| COOLING FAN ACC RELAY | Przekaźnik wentylatora chłodzenia |
Jak szukać usterki?
Jeżeli przestało działać gniazdo zasilania, nie zaczynaj od skrzynki pod maską. Najpierw sprawdź bezpieczniki 3, 9 i 11 w kabinie, a dopiero potem pozycję 52 w komorze silnika. Warto też sprawdzić samo gniazdo, bo często problemem jest uszkodzona ładowarka, transmiter FM albo kompresor podłączany do zapalniczki.
Przy problemach ze światłami, wycieraczkami, klaksonem, pompą paliwa, BOSE, ABS/DSC albo ogrzewaniem tylnej szyby przejdź od razu do skrzynki w komorze silnika. W tej skrzynce są też przekaźniki, więc sprawny bezpiecznik nie zawsze oznacza, że cały obwód jest sprawny.
Nie zakładaj bezpiecznika o większym amperażu niż przewidziany w tabeli. Jeżeli nowy bezpiecznik przepala się ponownie, trzeba szukać zwarcia, uszkodzonego odbiornika, wilgoci w złączu, problemu z wiązką albo wcześniejszych przeróbek instalacji.
Powiązane schematy Mazdy
Jeżeli porządkujesz kategorię CX-5, wpisy 2013, 2014, 2015 i 2016 można docelowo sprowadzić do jednej strony dla generacji KE. Wpis 2017 wymaga osobnej kontroli, bo może dotyczyć już innej generacji.
- Mazda 3 BL / Axela 2009–2013 – bezpieczniki, skrzynki i przekaźniki
- Mazda 5 I / CR 2005–2010 – bezpieczniki, skrzynki i przekaźniki
- Mazda 5 II / CW 2012–2018 – bezpieczniki, skrzynki i przekaźniki
- Pozostałe schematy Mazda CX-5
FAQ
Czy Mazda CX-5 2014 to generacja KE?
Tak. Mazda CX-5 z rocznika 2014 należy do pierwszej generacji, oznaczanej jako KE.
Ile skrzynek bezpieczników ma Mazda CX-5 KE?
Auto ma dwie główne skrzynki bezpieczników: jedną w kabinie po lewej stronie i drugą w komorze silnika obok akumulatora.
Gdzie jest skrzynka bezpieczników w kabinie?
Skrzynka znajduje się po lewej stronie, pod osłoną przy nogach kierowcy.
Gdzie jest skrzynka bezpieczników w komorze silnika?
Skrzynka pod maską znajduje się po lewej stronie komory silnika, obok akumulatora.
Gdzie jest bezpiecznik zapalniczki w Mazdzie CX-5?
Przednie gniazdo zasilania / zapalniczka jest zabezpieczone bezpiecznikiem 9 F.OUTLET 15 A w skrzynce w kabinie. Warto sprawdzić również 3 R.OUTLET3, 11 R.OUTLET1 oraz 52 R.OUTLET2, jeżeli problem dotyczy innych gniazd zasilania.
Gdzie jest bezpiecznik pompy paliwa?
Pompa paliwa jest przypisana do bezpiecznika 46 FUEL PUMP 15 A w skrzynce w komorze silnika. Powiązany jest też przekaźnik pompy paliwa.
Nie działa klakson. Co sprawdzić?
Sprawdź bezpiecznik 53 HORN 15 A w skrzynce w komorze silnika oraz przekaźnik HORN RELAY.
Gdzie są bezpieczniki świateł mijania?
Lewe światło mijania jest przypisane do pozycji 23 H/L LOW L / HID L, a prawe do pozycji 24 H/L LOW R w skrzynce pod maską.
Gdzie jest bezpiecznik świateł drogowych?
Światła drogowe są zabezpieczone bezpiecznikiem 34 H/L HI 20 A w komorze silnika.
Gdzie jest bezpiecznik spryskiwaczy reflektorów?
Spryskiwacze reflektorów są przypisane do bezpiecznika 29 H/CLEAN 20 A, jeżeli auto jest w nie wyposażone.
Nie działają przednie wycieraczki. Który bezpiecznik?
Sprawdź bezpiecznik 18 WIPER 20 A w skrzynce w komorze silnika.
Gdzie jest bezpiecznik tylnej wycieraczki?
Tylna wycieraczka jest zabezpieczona bezpiecznikiem 33 R.WIPER 15 A w skrzynce w komorze silnika.
Nie działa ogrzewanie tylnej szyby. Co sprawdzić?
Sprawdź bezpiecznik 9 DEFOG 40 A oraz przekaźnik ogrzewania tylnej szyby w komorze silnika.
