Mercedes-Benz Klasa R W251 / V251 z lat 2005-2013 ma kilka oddzielnych bloków bezpieczników i przekaźników. Najważniejsze znajdują się w bagażniku, na boku deski rozdzielczej, w komorze silnika oraz przy akumulatorze pod przednim fotelem pasażera. W 2009 r. zmieniono część obsady, dlatego przy wielu pozycjach zachowano rozróżnienie na wcześniejsze i późniejsze samochody.
Najczęściej szukane bezpieczniki Klasy R W251
| Obwód | Pozycja | Amperaż |
|---|---|---|
| Przednia zapalniczka | F46 | 15 A |
| Gniazda 12 V w 2. i 3. rzędzie / bagażniku | F43-F45 | 20 A – zależnie od rocznika i wersji |
| Pompa paliwa | F57 / przekaźnik O | 20 A |
| Wycieraczki przednie | F100 | 30 A |
| Wycieraczka tylna | F50 | 10 A do 2008 r., 15 A od 2009 r. |
| Ogrzewanie tylnej szyby | F49 | 30 A |
| Sprężarka AIRMATIC | F108 | 40 A |
| Dmuchawa | F91 w bloku przy akumulatorze | 40 A |
Układ elektryczny Klasy R W251 jest częściowo spokrewniony z Mercedes-Benz Klasa M W164, ale numery bezpieczników należy zawsze sprawdzać dla konkretnego modelu i wyposażenia.
Skrzynka bezpieczników i przekaźników w bagażniku
do 31.05.2006
od 01.06.2006
| Numer | Funkcja | Amperaż [A] |
| 20 | Filtr przeciwzakłóceniowy dla anteny radiowej Sterownik układu mikrofonowego (do 2008 r.; z wyjątkiem wersji japońskiej) System sterowania głosem (VCS [SBS]) sterownik (do 2008 r.; wersja USA) |
5 |
| 21 | Sterownik RCP [HBF | 5 |
| 22 | Sterownik układu parktronicznego (PTS) Stacjonarny odbiornik radiowy zdalnego sterowania (STH) (stan na 2009 r.) |
5 |
| 23 | Odtwarzacz DVD (tylny system rozrywki) Kompensator e-sieci Tylna sterownik audio (do 2008 r.) Przenośny punkt separacji CTEL (do 2008 r.; wersja japońska) Uniwersalny przenośny interfejs CTEL (UPCI [UHI]) sterownik (do 2008 r.; wersja japońska) COMAND obsługa, wyświetlacz i sterownik (stan na 2009 r.) |
10 |
| 24 | Prawy przedni odwracalny zwijacz napięcia awaryjnego | 40 |
| 25 | do 2008 r.: Radio (z wyjątkiem wersji amerykańskiej i japońskiej) Jednostka radiowa i nawigacyjna (z wyjątkiem wersji USA i wersji japońskiej) COMAND obsługa, wyświetlacz i sterownik |
15 |
| od 2009 r.: Radio Jednostka radiowa i nawigacyjna COMAND obsługa, wyświetlacz i sterownik |
20 | |
| 26 | Sterownik prawych drzwi wejściowych | 25 |
| 27 | Przekaźnik komfortu regulacji przedniego fotela pasażera (do 2008 r.) Sterownik regulacją przedniego fotela po stronie pasażera z pamięcią |
30 |
| 28 | Przekaźnik komfortu regulacji fotela kierowcy (do 2008 r.) Sterownik regulacji przedniego fotela kierowcy, z pamięcią |
30 |
| 29 | Lewy przedni odwracalny zwijacz napięcia awaryjnego | 40 |
| 30 | do 2008 r.: Dotyczy silnika 156: Lewy sterownik pompy paliwowej Prawa sterownik pompą paliwa od 2009 r.: Sterownik układu paliwowego |
40 |
| 31 | HS [SIH], wentylacja fotela i sterownik ogrzewaniem kierownicy | 10 |
| 32 | AIRmatic z modułem sterującym ADS Sterownik układu sterowania poziomem na osi tylnej |
15 |
| 33 | Sterownik KEYLESS-GO | 25 |
| 34 | Sterownik lewych drzwi przednich | 25 |
| 35 | Wzmacniacz systemu nagłośnieniowego Wzmacniacz subwoofera (stan na 2009 r.) |
30 |
| 36 | do 2008 r.: Sterownik systemem połączeń alarmowych | 5 |
| do 2008 r.: Wersja japońska: VICS+ETC punkt separacji napięcia zasilania od 2009 r.: Sterownik systemem połączeń alarmowych |
10 | |
| 37 | Moduł zasilania rezerwowego kamery (stan na 01.06.2006, z wyjątkiem wersji USA i wersji japońskiej) Sterownik kamerą rezerwową (stan na 01.06.2006, wersja japońska) |
5 |
| 38 | Sterownik bramą audio (do 2008 r.; wersja japońska) Tuner telewizji cyfrowej Tuner kombinacji TV (analogowy/cyfrowy) |
10 |
| 39 | do 2008 r.: Sterownik SDAR (wersja amerykańska) Czujnik ciśnienia w oponach (TPM) [RDK] sterownik od 2009 r.: Sterownik ciśnienia w oponach (TPM) [RDK Sterownik tunera o wysokiej rozdzielczości Cyfrowa sterownik nadawaniem programów audio Zewnętrzny punkt oddzielający nawigację (wersja dla Korei Południowej) |
7.5 |
| 40 | do 2008 r.: Sterownik zamykający tylne drzwi | 40 |
| od 2009 r.: Sterownik zamykający tylne drzwi | 30 | |
| 41 | Górny panel sterowania | 25 |
| 42 | Górny panel sterowania | 25 |
| 43 | Do 31.05.2006 r: Silnik wycieraczki tylnej Lewy 3 rząd foteli gniazdo Prawy trzeci rząd foteli gniazdo od 2009 r.: Dotyczy silników 272, 273, 276: Sterownik układu paliwowego Dotyczy silnika 642.872: Prawa sterownik układu paliwowego |
20 |
| 44 | Do 31.05.2006 r: Lewy drugi rząd foteli gniazdo Prawy drugi rząd foteli gniazdo od 2009 r.: Wersja USA: Przednie gniazdo wewnętrzne Gniazdo 115 V |
20 |
| 45 | do 2008 r.: Skrzynka połączeniowa przestrzeni ładunkowej do 31.05.2006 r.: Przednie gniazdo wewnętrzne od 01.06.2006 r.: Lewy drugi rząd foteli gniazdo Prawy drugi rząd foteli gniazdo od 2009 r.: Prawy drugi rząd foteli gniazdo Gniazdo bagażnika |
20 |
| 46 | Przednia zapalniczka z podświetleniem popielniczki | 15 |
| 47 | od 2009 r.: Obowiązuje w przypadku modernizacji: Lewy przedni podświetlany parapet drzwiowy Prawy przedni podświetlany parapet drzwiowy |
10 |
| 48 | od 2009 r.: Dotyczy silnika 642.870: Przekaźnik zasilania AdBlue® |
5 |
| 49 | Prawa cewka antenowa (do 2008 r.) Ogrzewanie tylnej szyby |
30 |
| 50 | do 2008 r.: Silnik wycieraczki tylnej | 10 |
| od 2009 r.: Silnik wycieraczki tylnej | 15 | |
| 51 | Zawór odcinający filtra z węglem aktywowanym | 5 |
| 52 | do 30.6.09: Lewy przedni odwracalny zwijacz napięcia awaryjnego Prawy przedni odwracalny zwijacz napięcia awaryjnego |
5 |
| 53 | AIRmatic z jednostką sterującą ADS Sterownik układu sterowania poziomem na osi tylnej do 2008 r.: Dotyczy silnika 156: Lewy sterownik pompy paliwowej Prawa sterownik pompą paliwa od 2009 r.: Dotyczy silników 272, 273, 276: Sterownik układu paliwowego Dotyczy silnika 642.872: Prawa sterownik układu paliwowego |
5 |
| 54 | Przednia sterownik SAM Sterownik regulacją zakresu reflektorów (zespół reflektorów bi-ksenonowych) |
5 |
| 55 | Obrotowy wyłącznik światła Zestaw wskaźników |
7.5 |
| 56 | do 2008 r.: Złącze diagnostyczne / magistrala danych od 2009 r.: Dotyczy silnika 642.870: Sterownik AdBlue® |
5 |
| 57 | do 2008 r: Pompa paliwa z czujnikiem poziomu paliwa od 2009 r.: Dotyczy silnika 642.870: Pompa paliwa |
20 |
| 58 | Złącze diagnostyczne / magistrala danych Centralna sterownik bramy |
7.5 |
| 59 | Elektromagnetyczna cewka zagłówka NECK-PRO Przedni pasażer NECK-PRO – cewka elektromagnetyczna zagłówka |
7.5 |
| 60 | do 2008 r.: Oświetlenie schowka na schowka z przełącznikiem Tylna sterownik SAM Bezpiecznik silnika i skrzynka przekaźników Punkt separacji CTEL Punkt separacji napięcia zasilania VICS+ETC (wersja japońska) Sterownik systemem wywołań alarmowych od 2009 r.: Oświetlenie skrzynki rękawicowej z przełącznikiem Bezpiecznik silnika i skrzynka przekaźników tylna sterownik SAM) Punkt separacji telefonu komórkowego Punkt separacji zasilania VICS+ETC (wersja japońska) Wielokonturowa pompa pneumatyczna z fotelem Zewnętrzny punkt oddzielający nawigację (wersja dla Korei Południowej) Sterownik systemem wywołań alarmowych Tylny zderzak wewnątrz Zderzak tylny Blind Spot Monitorowanie złącza elektrycznego |
5 |
| 61 | Sterownik systemów ograniczających ruch Listwa stykowa prawego przedniego fotela |
10 |
| 62 | Przełącznik regulacji przedniego fotela pasażera Sterownik regulatora podparcia lędźwiowego przedniego odcinka lędźwiowego pasażera |
30 |
| 63 | Przełącznik regulacji fotela kierowcy Sterownik regulatora podparcia lędźwiowego kierowcy |
30 |
| 64 | – | – |
| 65 | – | – |
| 66 | od 2009 r.: Wielokonturowa pompa pneumatyczna z fotelem | 30 |
| 67 | Silnik dmuchawy tylnej klimatyzacji | 25 |
| 68 | do 2008 r.: Podgrzewane tylne fotela od 2009 r.: Podgrzewacz foteli, wentylacja foteli i sterownik ogrzewaniem kierownicy |
25 |
| 69 | – | 30 |
| 70 | Gniazdo zaczepu przyczepy (13-biegunowe) Gniazdo haka przyczepy (7-biegunowe) (wersja amerykańska) |
20 |
| 71 | Wersja USA: Elektryczny punkt separacji sterowania hamulca | 30 |
| 72 | Gniazdo zaczepu przyczepy (13-biegunowe) | 15 |
| Przekaźniki | ||
| K | do 31.05.2006 r.: Zacisk 15R przekaźnika wyjściowego mocy, z wyłączeniem zasilania od 01.06.2006 r.: Przekaźnik, obwód gniazdka 15R (z wyłączeniem zasilania) (zasilanie elektryczne regulacji gniazdka) |
|
| L | Zacisk 30X | |
| M | Przekaźnik ogrzewania tylnej szyby | |
| N | Obwód 15 przekaźnik / zacisk 87FW | |
| O | Przekaźnik pompy paliwa | |
| P | Przekaźnik tylnej wycieraczki | |
| R | Obwód R przekaźnik 15R | |
| S | Rezerwa 1 (zmieniacz) (zasilanie gniazda przedniego) | |
| T | od 01.06.2006 r.: Rezerwa 2 (styk normalnie otwarty) (zasilanie gniazd centralnych i tylnych) | |
| U | od 01.06.2006 r.: Zacisk przekaźników przyczepy 30 | |
| V | od 01.06.2006 r.: Przekaźnik zapasowy 2 | |

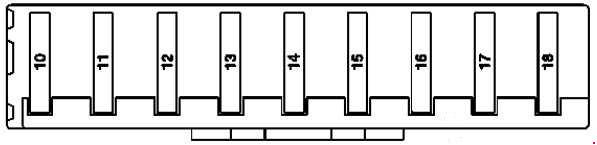

Panel bezpieczników w kabinie
| Numer | Funkcja | Amperaż [A] |
| 10 | Elektroniczny sterownik dmuchawy Booster | 10 |
| 11 | Zestaw wskaźników | 5 |
| 12 | Automatyczna klimatyzacja [KLA] sterownik i sterująca Komfortowa klimatyzacja automatyczna [KLA] sterowanie i obsługa |
15 |
| 13 | Górny panel sterowania Moduł kolumny kierownicy |
5 |
| 14 | Zmieniarka płyt CD (do 2008 r.) Sterownik EZS |
7.5 |
| 15 | kompas elektroniczny Sterownik interfejsem medialnym (stan na 2009 r.) |
5 |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |

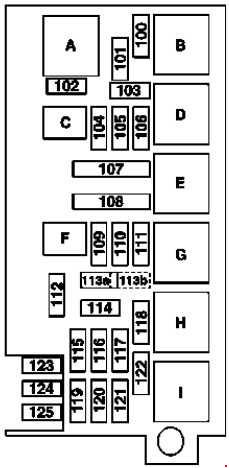

Skrzynka bezpieczników i przekaźników w komorze silnika
| Numer | Funkcja | Amperaż [A] |
| 100 | Silnik wycieraczki | 30 |
| 101 | do 2008 r.: AAC z wbudowanym dodatkowym silnikiem wentylatora Dotyczy silników 113, 272: Zawór regulacyjny płukania Dotyczy silnika 272: Kondensator tłumiący zakłócenia radiowe 1 Kondensator tłumiący zakłócenia radiowe 2 Cewka zapłonowa 1 cewka zapłonowa Cewka zapłonowa 2 cewka zapłonowa Cewka zapłonowa 3 cewka zapłonowa Cewka zapłonowa 4 cewka zapłonowa Cewka zapłonowa cylindra 5 Cewka zapłonowa 6 cylindrów Dotyczy silnika 642: O2 przed CAT Sterownik CDI od 2009 r.: Silnik i klimatyzacja – elektryczny wentylator ssący z wbudowanym sterowaniem Dotyczy silnika 272, 273: Przełączenie przedmuchiwania Obwód 87 M1e tuleja złącza M1e Obowiązuje z silnikiem 642: Sterownik CDI O2 przed CAT Dotyczy silnika 642.870/872: O2 przed CAT |
15 |
| 102 | do 2008 r.: Dotyczy silnika 642: Pompa recyrkulacyjna do chłodnicy oleju przekładniowego Dotyczy silnika 156: Pompa cyrkulacyjna płynu chłodzącego silnika od 2009 r.: Dotyczy silnika 642, silnika 642.870 do 31.7.10: Pompa obiegowa chłodnicy przekładniowej Obowiązuje z silnikiem 276: Pompa obiegowa chłodnicy powietrza doładowującego |
15 |
| 103 | do 2008 r.: Dotyczy silnika 113: ME-SFI [ME] sterownik Zawór wtrysku paliwa cylindra 1 Zawór wtrysku paliwa cylindra 2 Zawór wtrysku paliwa cylindra 3 Zawór wtrysku paliwa cylindra 4 Zawór wtrysku paliwa cylindra 5 Zawór wtrysku paliwa cylindra 6 Zawór wtrysku paliwa cylindra 7 Zawór wtrysku paliwa cylindra 8 Dotyczy silnika 642: Sterownik CDI od 2009 r.: Dotyczy silnika 642.950, 642.870/872: Sterownik CDI Dotyczy silnika 272: ME-SFI [ME] sterownik Obowiązuje z silnikiem 276: ME-SFI [ME] sterownik Złącze komory silnika/silnika |
25 |
| 104 | do 2008 r.: Dotyczy silnika 113: Lewy czujnik O2 przed TWC [KAT] Prawy czujnik tlenu O2 przed katalizatorem Lewy czujnik O2 za czujnikiem TWC [KAT] Prawy czujnik O2 za czujnikiem TWC [KAT] Zawór przełączający kolektora dolotowego o zmiennej wysokości Przetwornik próżniowy EGR Zawór przełączający pompy powietrza Dotyczy silnika 272: Zawór odcinający układu ogrzewania Zawór przełączający klapy wlotowej kolektora dolotowego Zawór przełączający pompy powietrza Zawór termostatyczny z trzema tarczami Regulacja ciśnienia na zaworowej pompie wspomagania układu kierowniczego Dotyczy silnika 642: Czujnik masowego przepływu powietrza z gorącą folią po lewej stronie Czujnik masowego przepływu powietrza w prawą stronę folii gorącej Silnik z wyłączonym portem ssącym Stopień wyjściowy czasu świecenia Element nagrzewnicy liniowej odpowietrzającej Zawór regulatora ciśnienia pompy wspomagania kierownicy Lewy recyrkulacyjny układ recyrkulacji spalin Pozycjoner zwiększonego ciśnienia od 2009 r.: Dotyczy silnika 272, 273: Tuleja przyłączeniowa, obwód 87 M2e Dotyczy silnika 642.950: Obwód 87 złącze wtykowe tuleja Dotyczy silnika 642.870/872: Obwód 87D2 tuleja złącza |
15 |
| 105 | do 2008 r.: Dotyczy silnika 113: Sterownik ME Kondensator tłumienia zakłóceń radiowych 1 Kondensator tłumiący zakłócenia radiowe 2 Cewka zapłonowa 1 cewka zapłonowa Cewka zapłonowa 2 cewka zapłonowa Cewka zapłonowa 3 cewka zapłonowa Cewka zapłonowa 4 cewka zapłonowa Cewka zapłonowa cylindra 5 Cewka zapłonowa 6 cylindrów Cewka zapłonowa 7 cewka zapłonowa Cewka zapłonowa 8 cewka zapłonowa Dotyczy silnika 272: Sterownik ME Czujnik masowego przepływu gorącego powietrza Czujnik Halla dla lewego wlotu wałka rozrządu Prawy wałek rozrządu wlotowego Czujnik Halla Lewy wałek rozrządu wydechowego Czujnik Halla Prawy wałek rozrządu wydechowego Czujnik Halla Cewka elektromagnetyczna wałka rozrządu wlotowego po lewej Cewka ssąca prawego wałka rozrządu Cewka elektromagnetyczna lewego wydechu wałka rozrządu Cewka elektromagnetyczna prawego wydechu wałka rozrządu Zawór wtrysku paliwa cylindra 1 Zawór wtrysku paliwa cylindra 2 Zawór wtrysku paliwa cylindra 3 Zawór wtrysku paliwa cylindra 4 Zawór wtrysku paliwa cylindra 5 Zawór wtrysku paliwa cylindra 6 Dotyczy silnika 642: sterownik CDI od 2009 r.: Dotyczy silnika 272, 273: ME-SFI [ME] sterownik Obwód 87 Tuleja złącza M1i Obowiązuje z silnikiem 276: Złącze komory silnika/silnika Dotyczy silnika 642.950: CDI 1.0 Sterownik PK Komora silnika/złącze komory wewnętrznej Dotyczy silnika 642.870/872: Sterownik CDI Komora silnika/złącze komory wewnętrznej Obwód 87 złącze wtykowe tuleja |
15 |
| 106 | – | – |
| 107 | Dotyczy silników 113, 272, 273: Elektryczna pompa powietrza | 40 |
| 108 | Sprężarka AIRmatic | 40 |
| 109 | Sterownik ESP | 25 |
| 110 | Sygnalizator alarmowy z dodatkową baterią Sygnalizator alarmowy | 10 |
| 111 | Inteligentny moduł serwo dla DIRECT SELECT | 30 |
| 112 | Lewy przedni reflektor Prawy przedni reflektor |
7.5 |
| 113 | Lewy klakson Prawy klakson |
15 |
| 114 | do 2008 r.: Przednia sterownik SAM Dotyczy silnika 272: Sterownik ME od 2009 r.: Przednia sterownik SAM |
5 |
| 115 | Sterownik ESP | 5 |
| 116 | Sterownik elektryczny (VGS) | 7.5 |
| 117 | Sterownik Distronic (DTR) | 7.5 |
| 118 | Dotyczy silników 272, 273, 276: Sterownik ME Dotyczy silnika 642: sterownik CDI |
5 |
| 119 | Dotyczy silnika 642.870/872: Sterownik CDI | 5 |
| 120 | do 2008 r.: Dotyczy silnika 113, 272: Sterownik ME Dotyczy silnika 642: sterownik CDI od 2009 r.: Dotyczy silników 272, 273, 276: Obwód silnika 87 przekaźnik Sterownik ME-SFI [ME] Obowiązuje z silnikiem 642: obwód silnika 87 przekaźnik |
10 |
| 121 | Nagrzewnica STH | 20 |
| 122 | Dotyczy silników 113, 272, 273, 276, 642: rozrusznik | 25 |
| 123 | Dotyczy silnika wysokoprężnego od 1.9.08: Czujnik kondensacji filtra paliwa z elementem grzejnym | 20 |
| 124 | od 2009 r.: Elektrohydrauliczne wspomaganie kierownicy | 7.5 |
| 125 | – | – |
| Przekaźniki | ||
| A | Przekaźnik wycieraczek – stopień 1/2 | |
| B | Wycieraczki – włącz/wyłącz | |
| C | Dotyczy silnika 642: dodatkowa pompa obiegowa do chłodzenia oleju przekładniowego Dotyczy silnika 156: Pompa cyrkulacyjna płynu chłodzącego silnika |
|
| D | Silnik z zaciskiem 87 | |
| E | Pompa wtrysku powietrza wtórnego | |
| F | Klakson | |
| G | Sprężarka AIRMATIC | |
| H | Obwód 15 | |
| I | Rozrusznik | |

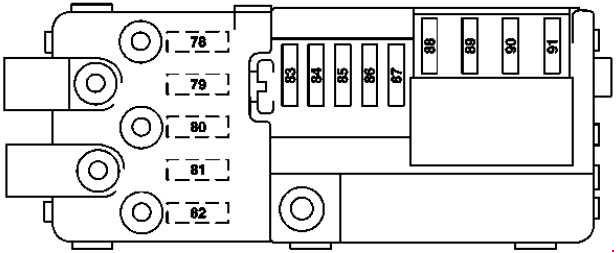

Blok bezpieczników dużej mocy przy akumulatorze
| Numer | Funkcja | Amperaż [A] |
| 78 | Silnik wysokoprężny: sterownik wspomagania ogrzewania | 150 |
| 79 | Tylna sterownik SAM | 60 |
| 80 | Tylna sterownik SAM | 60 |
| 81 | od 2009 r.: Dotyczy silnika 642.870: Przekaźnik zasilania AdBlue® Obowiązuje z silnikiem 276: Bezpiecznik silnika i skrzynka przekaźników |
40 |
| 82 | do 2008 r.: Bezpiecznik i skrzynka przekaźnikowa bagażnika | 150 |
| od 2009 r.: Bezpiecznik i skrzynka przekaźnikowa bagażnika | 100 | |
| 83 | Wersja USA: Sterownik WSS (Weight Sensing System) | 5 |
| 84 | Sterownik systemów ograniczających ruch | 10 |
| 85 | od 2009 r.: Sterownik przetwornicy DC/AC (gniazdo 115 V) | 25 |
| 86 | Skrzynka bezpieczników w kokpicie | 30 |
| 87 | – | 30 |
| 88 | do 2008 r.: Przednia sterownik SAM | 70 |
| od 2009 r.: Przednia sterownik SAM | 40 | |
| 89 | Przednia sterownik SAM | 70 |
| 90 | Przednia sterownik SAM | 70 |
| 91 | Regulator dmuchawy | 40 |
Przedni blok bezpieczników dużej mocy
| Numer | Funkcja | Amperaż [A] |
| 4 | – | – |
| 5 | Obowiązuje od 1.7.09: Sterownik ESP | 40 |
| 6 | Ważna do 30.6.09: Sterownik ESP | 40 |
| Obowiązuje od 1.7.09: Elektrohydrauliczne wspomaganie kierownicy | 100 | |
| 7 | AAC z wbudowanym dodatkowym silnikiem wentylatora | 100 |
| 8 | Bezpiecznik silnika i skrzynka przekaźników | 150 |
Uwaga: obsada zależy od daty produkcji, silnika, rynku i wyposażenia, m.in. AIRMATIC, AdBlue, DISTRONIC, COMAND, przyczepy i systemów multimedialnych. Przy rozbieżnościach pierwszeństwo ma karta bezpieczników konkretnego samochodu.
