Mercedes Vaneo W414 2001-2005 - bezpieczniki i przekaźniki

Mercedes-Benz Vaneo W414 z lat 2001-2005 ma kilka grup bezpieczników i przekaźników. Główna skrzynka znajduje się pod podłogą w przedniej części kabiny, obok akumulatora. Osobno występują bezpieczniki modułu oświetlenia, przekaźniki w komorze silnika oraz bezpieczniki dużej mocy przy dodatnim zacisku akumulatora.

Układ jest konstrukcyjnie spokrewniony z pierwszą Klasą A; zobacz również Mercedes-Benz Klasa A W168 1997-2004 – bezpieczniki.

Gdzie są bezpieczniki w Mercedesie Vaneo W414?

Główna skrzynka bezpieczników i przekaźników jest umieszczona pod podłogą przy przednim fotelu pasażera, obok akumulatora. Dodatkowy panel bezpieczników oświetlenia znajduje się z boku deski rozdzielczej. Bezpieczniki dużej mocy są przy dodatnim zacisku akumulatora, a oddzielny moduł przekaźników znajduje się w komorze silnika.

Najczęściej szukane bezpieczniki Vaneo W414

Obwód	Pozycja	Amperaż
Zapalniczka / gniazdo 12 V w bagażniku*	12	20 A
Gniazdo 12 V w konsoli środkowej	18	25 A
Pompa paliwa (benzyna)	34	25 A
Wycieraczki przednie	16	30 A
Wycieraczka tylna / szyberdach	10	15 A
Podgrzewane fotele	23	25 A
Centralny zamek	29	25 A
Pompa wspomagania kierownicy	48	60 A

* – wyposażenie opcjonalne / zależne od wersji.

Główna skrzynka bezpieczników

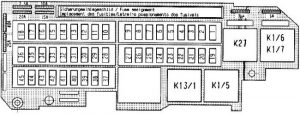

Schemat głównej skrzynki bezpieczników Mercedes-Benz Vaneo W414 2001-2005 — Główna skrzynka bezpieczników i przekaźników Mercedes-Benz Vaneo W414.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
1	20	Sterownik elektrycznego wentylatora chłodnicy*, przekaźnik wentylatora, sterownik silnika, przekaźnik wtórnego wtrysku powietrza (benzyna)
2	25	Sterownik silnika, przekaźnik pompy paliwa (benzyna)
3	25	Panel sterowania ogrzewaniem / Tempmatic, dmuchawa wnętrza
4	7,5	Sterownik ESP, wyłącznik pedału hamulca
5	10	Sterownik automatycznej skrzyni biegów, tempomat, automatyczne sprzęgło*
6	15	Klakson
7	10	Światła stop
8	10	Gniazdo diagnostyczne, panel ogrzewania / Tempmatic
9	30	Sterownik elektrycznego wentylatora chłodnicy*
9	40	Przekaźnik elektrycznego wentylatora chłodnicy
10	15	Szyberdach przesuwny/uchylny, tylna wycieraczka
11	15	Środkowe lampki sufitowe, radio/nawigacja, zestaw głośnomówiący telefonu*, sygnał świetlny
12	20	Zapalniczka, oświetlenie schowka, gniazdo 12 V w przestrzeni ładunkowej*
13	30	Lewa szyba elektryczna
13	7,5	Lewa szyba z funkcją automatycznego otwierania/zamykania*
14	30	Prawa szyba elektryczna
14	7,5	Prawa szyba z funkcją automatycznego otwierania/zamykania*
15	7,5	Rozpoznawanie zajęcia fotela / fotelika dziecięcego, sterownik poduszek powietrznych
16	30	Silnik wycieraczek przedniej szyby
17	10	Pompa spryskiwacza, diagnostyka centralnego zamka, zestaw wskaźników – sterowanie wycieraczkami, ogrzewaniem tylnej szyby i lusterek, kontrolka poduszki
18	25	Gniazdo 12 V w konsoli środkowej
19	15	Gniazdo przyczepy, sterownik alarmu taxi
20	7,5	Sterownik rozpoznawania przyczepy, sterownik alarmu taxi
21	15	Sterownik rozpoznawania przyczepy*
22	10	Sterownik alarmu antywłamaniowego, syrena alarmowa
23	25	Podgrzewane fotele
24	40	Brak opisu w wykazie / zależne od wyposażenia
25	30	Prawa szyba z funkcją automatycznego otwierania/zamykania*
26	30	Lewa szyba z funkcją automatycznego otwierania/zamykania*
27	5	Sterownik czasowy ogrzewania dodatkowego, odbiornik radiowy ogrzewania dodatkowego, podświetlane listwy progowe*
28	10	Zestaw wskaźników – kierunkowskazy, wycieraczki/spryskiwacze, ogrzewanie tylnej szyby; taksometr; znak dachowy taxi
29	25	Centralny zamek
30	7,5	Sterownik autoryzacji rozruchu, zestaw wskaźników, czujnik kąta skrętu
31	25	Ogrzewanie tylnej szyby i lusterek
32	15	Kompensator HF telefonu, zestaw głośnomówiący, szyberdach, lampki sufitowe, panel przedniej lampki, sterownik alarmu taxi
33	20	Radio / nawigacja, zestaw głośnomówiący, telefon / radio taxi, sterownik radia taxi
34	25	Pompa paliwa (benzyna)
35	25	Zawory układu ESP
36	40	Moduł / zespół oświetlenia
37	10	Ogrzewanie lusterek
38	30	Przekaźnik rozrusznika (Diesel)
38	7,5	Sterownik silnika (benzyna)
39	7,5	Sterownik autoryzacji rozruchu, zestaw wskaźników
40	7,5	Gniazdo diagnostyczne, czujnik kąta skrętu, regulacja lusterek
41	7,5	Dmuchawa wnętrza – stopień 2, dogrzewacz PTC (Diesel), panel ogrzewania/Tempmatic, czujniki klimatyzacji, podgrzewane dysze spryskiwaczy, składane lusterka*
42	7,5	Zespół lamp, światło cofania (skrzynia manualna), elektroniczny moduł dźwigni zmiany biegów
43	7,5	Światło cofania (automatyczna skrzynia), taksometr*
44	7,5	Sterownik czasowy ogrzewania dodatkowego, Parktronic
45	7,5	Elektryczne okno uchylne*

Przekaźniki w głównej skrzynce

Oznaczenie	Funkcja
K1/6, K1/7	Zacisk 87 – przekaźniki sterownika silnika (A 002 542 25 19)
K1/5	Przekaźnik pompy paliwa (A 002 542 25 19)
K13/1	Przekaźnik zacisku 15 (A 002 542 13 19)
K27	Przekaźnik ogrzewania tylnej szyby (A 002 542 13 19)

Skrzynka bezpieczników modułu oświetlenia

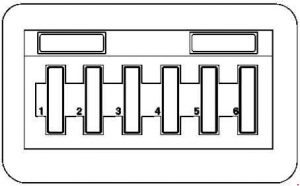

Schemat skrzynki bezpieczników modułu oświetlenia Mercedes-Benz Vaneo W414 2001-2005 — Bezpieczniki modułu oświetlenia Mercedes-Benz Vaneo W414.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
1	7,5	Lewy reflektor – światła mijania
2	7,5	Prawy reflektor – światła mijania
3	15	Lewe i prawe światła drogowe, kontrolka świateł drogowych w zestawie wskaźników
4	7,5	Lewe światło pozycyjne, lewe światło tylne
5	15	Prawe światło pozycyjne, prawe światło tylne, zestaw wskaźników 58K, oświetlenie tablicy rejestracyjnej
6	15	Przednie światła przeciwmgielne lewe/prawe, lewe tylne światło przeciwmgielne

Moduł przekaźników w komorze silnika

Schemat modułu przekaźników Mercedes-Benz Vaneo W414 2001-2005 — Moduł przekaźników w komorze silnika Mercedes-Benz Vaneo W414.

Oznaczenie	Funkcja
K20/1	Przekaźnik obwodu wysokiego ciśnienia (A 002 542 13 19)
K9/3	Przekaźnik elektrycznego wentylatora chłodnicy (A 002 542 13 19)
K38/3	Przekaźnik blokady rozrusznika (A 002 542 23 19)
K46	Przekaźnik alarmu (A 002 542 14 19)
K39	Przekaźnik klaksonu (A 002 542 11 19)
K26/2	Przekaźnik pompy spryskiwacza (A 002 542 19 19)
K17	Przekaźnik wtórnego wtrysku powietrza (A 002 542 13 19)

Bezpieczniki dużej mocy przy akumulatorze

Schemat bezpieczników dużej mocy przy akumulatorze Mercedes-Benz Vaneo W414 2001-2005 — Bezpieczniki dużej mocy na dodatnim zacisku akumulatora Mercedes-Benz Vaneo W414.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
46	150	Zacisk 30; zasilanie wybranych bezpieczników i przekaźników; alternator; dogrzewacz PTC (Diesel)
47	60	Układ świec żarowych (Diesel)
47	40	Wtórny wtrysk powietrza (benzyna)
48	60	Pompa wspomagania kierownicy
49	40	Pompa powrotna / układ ESP
50	50	Stacyjka
51	30	Ogrzewanie dodatkowe

Obsada może zależeć od silnika, rynku i wyposażenia. Jeżeli oznaczenia w samochodzie różnią się od tabeli, pierwszeństwo ma karta bezpieczników przypisana do konkretnego egzemplarza.
