Mercedes-Benz Vito W638 z lat 1996-2003 to pierwsza generacja modelu Vito. Główne bezpieczniki znajdują się pod kolumną kierownicy, w prawym panelu sterowania oraz w podstawie fotela kierowcy. Osobno występuje zestaw przekaźników.
Najczęściej szukane bezpieczniki Vito W638
| Obwód | Pozycja | Amperaż |
|---|---|---|
| Zapalniczka / radio / gniazdo bagażnika | główna F8 | 20 A |
| Spryskiwacze szyb | główna F6 | 20 A |
| Prawe światło mijania | główna F12 | 15 A |
| Lewe światło mijania | główna F13 | 15 A |
| Pompa paliwa – silnik benzynowy | blok pod fotelem F22 | 20 A |
| Gniazda wewnętrzne | prawy panel F6 | 20 A |
Dla większego samochodu użytkowego tej marki zobacz również Mercedes-Benz Sprinter W906.
Skrzynka bezpieczników pod kolumną kierownicy
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 10 15 |
Światło prawe i popychacz, gniazdo przyczepy (termin 58R) M111 i OM601 (przekaźnik K71) |
| 2 | 10 15 |
Prawa światło drogowe M111 i OM601 (złącze pomiędzy głównym zespołem przewodów a konsolą taksówek II dla prawej świateł drogowych) |
| 3 | 10 15 |
Lewe światło drogowe, światło drogowe, światło drogowe kierunkowskazów M111 i OM601 (złącze pomiędzy głównym zespołem przewodów a konsolą taksówek II dla lewej świateł drogowych) |
| 4 | 15 | Sygnalizator akustyczny, światło cofania, wygodny system zamykania, przekaźnik kombinacji systemu centralnego zamykania (termin. 15) |
| 5 | 15 | Przełącznik tempomatu i moduł sterujący, światła stopu, M104.900 (lampka sygnalizacji usterki transmisji) |
| 6 | 20 | Przednie i tylne spryskiwacze szyb |
| 7 | 10 15 |
ABS/ABD i ABS/ETS lampa bezpieczeństwa i wyświetlacz informacyjny, lampki sygnalizacyjne, poziom wody w spryskiwaczu szyby przedniej, przełącznik recyrkulacyjny powietrza, tachograf (termin. 15), gniazdo diagnostyczne, moduł kontroli żarówki żarówki (termin. 15), zespół przyrządów (termin. 15), oświetlenie schowka, M104.900 (czujnik prędkościomierza) |
| 8 | 20 | Zapalniczka samochodowa, radio (termin 30), antena automatyczna, gniazdo bagażnika, drzwi przesuwne i oświetlenie wnętrza kabiny kierowcy |
| 9 | 10 15 |
Zegar, błyski ostrzegawcze, tachograf (tylko wynajem samochodów) |
| 10 | 7,5 15 |
Oświetlenie tablicy rejestracyjnej, przekaźnik światła jazdy dziennej, przekaźnik systemu czyszczenia reflektorów, oświetlenie przedziału pasażerskiego, radio (termin. 58), oświetlenie wszystkich przełączników sterowania, tachograf (termin. 58) M111 i OM601 (główne okablowanie / złącze konsoli osi II na termin. 58) |
| 11 | 10 15 |
Oświetlenie tablicy rejestracyjnej, przekaźnik K71 (termin. 58), gniazdo przyczepy (termin. 58L), lewa lampka zaczepowa i oświetlenie boczne |
| 12 | 15 | Prawe światło mijania, reflektor przeciwmgielny, przekaźnik światła dziennego K69 |
| 13 | 15 | Lewe światło mijania, przekaźnik światła dziennego K68 |
| 14 | 15 | Lampa przeciwmgielna |
| 15 | 15 | Radio (termin 15R) |
| 16 | – | Rezerwa |
| 17 | – | Rezerwa |
| 18 | – | Rezerwa |
| Przekaźnik | ||
| L | Przekaźnik kierunkowskazy | |
| R | Przekaźnik wycieraczek | |

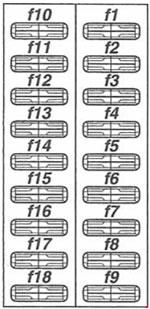

Skrzynka bezpieczników w prawym panelu sterowania
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 7,5 | Prawe i lewe okna wentylacyjne |
| 2 | 30 | Prawe przednie szyba elektryczna, przedni przesuwany dach |
| 3 | 30 | Lewa przednia szyba, tylny dach przesuwny |
| 4 | 25 | Siłowniki systemu centralnego zamykania |
| 5 | 10 | Oświetlenie wewnętrzne, lusterko do makijażu |
| 6 | 20 | Lewe i prawe gniazda wewnętrzne |
| 7 | 7,5 | D-sieciowy telefon, telefon komórkowy |
| 8 | 20 | System alarmowy (ATA), moduł sterujący ATA (termin. 30) |
| 9 | 10 | Układ magazynowania ciepła resztkowego silnika (MRA), przekaźnik dodatkowej grzałki |
| 10 | 7,5 10 |
Sygnalizator dźwiękowy systemu antywłamaniowego |
| 11 | 7,5 | Lampa błyskowa lewa (od ATA) |
| 12 | 7,5 | Prawa lampa błyskowa (od ATA) |
| 13 | 7,5 15 20 |
ATA |
| 14 | 7,5 | ATA |
| 15 | 7,5 | ATA |
| 16 | – | Rezerwa |
| 17 | – | Rezerwa |
| 18 | – | Rezerwa |

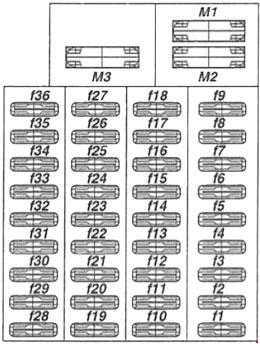

Bezpieczniki i przekaźniki w podstawie fotela kierowcy – LHD
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 7,5 10 |
Moduł sterujący (termin. 15) dla ABS i amortyzacji pneumatycznej, ASR, EBV |
| 2 | 15 | Immobilizer, moduł sterowania silnikiem (termin. 15) M104.900 (cewka zapłonowa, przekaźnik pompy paliwowej) M111 i OM601 (regulacja prędkości obrotowej na biegu jałowym, moduł sterowania silnikiem wysokoprężnym) |
| 25 | Wycieraczki Wielokrotny przekaźnik – tylny | |
| 3 | 7,5 | Wentylator silnika, sterowanie immobilizerem |
| 4 | 15 | M104.900 (czujnik tlenu, przekaźnik pompy powietrza wtórnego, oświetlenie obudowy grzałki, wielopunktowy moduł sterujący wtryskiem/systemem zapłonu, odpowietrzanie zbiornika, przełączanie kolektora dolotowego i zawór zbiornika M111 i OM601 (przekaźnik ostrzegawczy pasów bezpieczeństwa tylko dla Japonii) |
| 25 | Chłodnica powietrza doładowującego – chłodnica oleju napędowego Wentylator – benzyna |
|
| 5 | 20 | M104.900 (6 zaworów wtryskowych, pompa paliwowa) M111 i OM601 (cewki zapłonowe, moduł czujnika zbiornika, 4 zawory wtryskowe) |
| 25 | Sterowanie zaworem ABS | |
| 6 | 10 | Automatyczna skrzynia biegów, immobilizer i moduł sterowania silnikiem (termin. 30) |
| 7 | 15 | Lampy ostrzegawcze elektronicznego sterowania poziomem, przekaźnik K26 (D+) |
| 30 | Obsługa urządzenia grzewczego | |
| 8 | 10 | Moduł sterujący poduszką powietrzną |
| 20 | Przekaźnik czyszczenia reflektora | |
| 9 | 7,5 | Lampka sygnalizacyjna poduszki powietrznej Pomocnicze sterowanie ogrzewaniem |
| 10 | 25 | Gniazdo przyczepy (termin. 30), skrzynka chłodnicza |
| 11 | 30 | Tylny moduł sterujący podgrzewacza szyby przedniej (termin. 30), alarm antywłamaniowy/Centralna blokada sprawdzić sygnał zwrotny |
| 12 | 25 | Moduł sterujący ABS (termin. 30) |
| 10 | Sterownik nagrzewnicą | |
| 13 | 30 | Sprężarka amortyzatorów pneumatycznych |
| 14 | 7,5 | Pomocnicze urządzenie do obsługi nagrzewnicy, pomocniczy moduł flashera do przyczepy, moduł sterowania amortyzatora pneumatycznego, tachograf (termin. 30) |
| 15 | 7,5 | Dwukierunkowa jednostka radiowa |
| 16 | 15 | Przekaźnik sprężarki klimatyzacyjnej, przełącznik oświetlenia systemu klimatyzacyjnego i moduł sterujący, moduł sterujący systemu magazynowania ciepła resztkowego silnika (termin. 15), Taxi Meter |
| 17 | 15 | Moduł automatycznej skrzyni biegów (termin. 15), przełącznik pozycji i przełącznik oświetlenia, wyłącznik klimatyzacji kick-down, M111 i OM601 (lampka sygnalizacji usterki skrzyni biegów) |
| 18 | 10 | Telefon samochodowy, telefon komórkowy, moduł sterujący systemem antykradzieżowym, regulacja lusterka (lewo, prawo, pochylenie do wewnątrz) |
| 19 | 10 | Przekaźnik światła dziennego K69 |
| 15 | Wentylacja skrzyni korbowej (olej napędowy) Zacisk 15 (silnik benzynowy) |
|
| 20 | 10 | Przekaźnik światła dziennego K68 |
| 15 | Zacisk 15 (silnik benzynowy) | |
| 21 | 10 | Przekaźnik K71 (termin 58) |
| 15 | Cewka zapłonowa (silnik benzynowy) | |
| 22 | 40 | Przednia nagrzewnica |
| 20 | Pompa paliwowa (silnik benzynowy) | |
| 23 | 25 | Regulacja ogrzewania/pozycji prawego fotela, tylny przekaźnik wycieraczki szyby przedniej (termin. 15) |
| 7,5 | ECU – Sterownik silnika (diesel) | |
| 24 | 30 | Podgrzewacz lewego fotela/regulacja położenia |
| 25 | ECU – Sterownik silnika (diesel) | |
| 25 | 10 | Pomocniczy przekaźnik grzałki i pompy wodnej, moduł sterujący akumulacją ciepła resztkowego silnika (termin. 30) |
| 26 | 20 | Przekaźnik systemu mycia świateł drogowych |
| 25 | Sterownik wspomagania ogrzewania (diesel), ogrzewanie pomocnicze z wspomaganiem ogrzewania | |
| 27 | 25 | Pomocniczy moduł sterujący podgrzewacza wody (termin. 30), chłodnica silnikowa (turbo diesel) |
| 28 | 15 | D+ Zacisk Przekaźnik, światła jazdy dziennej K89 Przekaźnik |
| 29 | 10 | Światła jazdy dziennej K69 Przekaźnik |
| 30 | 10 | Światła jazdy dziennej K68 Przekaźnik |
| 31 | 10 | Zacisk 58 Przekaźnik |
| 32 | 30 | Podgrzewacz fotela – lewe siedzisko, Regulator fotela – lewe siedzisko |
| 33 | 25 | Podgrzewacz foteli – prawy regulator foteli – prawy fotel |
| 34 | 7,5 | Separator wody |
| 35 | 7,5 | Nagrzewnica tylna A/C |
| 36 | 15 | Nagrzewnica tylna A/C |
| Przekaźnik |
||
| M1 | 40 | Wentylator silnika (bez układu klimatyzacji) |
| 60 | Wentylator silnika (z systemem klimatyzacji) | |
| М2 | 50 60 |
Moduł sterujący ABS |
| М3 | 40 | M104.900 (pompa powietrza wtórnego) M111 i OM601 (nieużywane) |

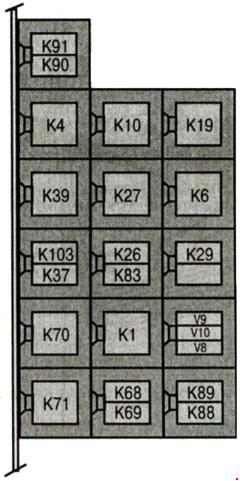

Przekaźnik
| Numer |
Funkcja |
| К91 | Przekaźnik sygnałów skrętu w prawo |
| К90 | Przekaźnik sygnałów skrętu w lewo |
| К4 | Obwód 15 przekaźnik |
| К10 | Sprężarka amortyzatorów pneumatycznych |
| К19 | Przekaźnik czyszczenia reflektora |
| К39 | Przekaźnik pompy paliwa |
| К27 | Siedzisko nieobciążony przekaźnik |
| К6 | Przekaźnik ECU |
| К103 | Przekaźnik pompy wspomagania układu chłodzenia |
| К37 | Przekaźnik klaksonu |
| К26 | Światła ostrzegawcze elektronicznego sterowania poziomem |
| К83 | Przekaźnik lamp przeciwmgielnych |
| К29 | Przekaźnik nagrzewnicy (ZHE) |
| К70 | Obwód 15 przekaźnik |
| К1 | Przekaźnik rozrusznika |
| V9 | АТА 1 |
| V10 | АТА 2 |
| V8 | Dioda podgrzewacza (ZHE) |
| K71 | Zacisk 58 Przekaźnik |
| K68 | Światła jazdy dziennej K68 Przekaźnik |
| K69 | Światła jazdy dziennej K69 Przekaźnik |
| K88 | Przekaźnik świateł przeciwmgielnych 1 (DRL) |
| K89 | Przekaźnik świateł przeciwmgielnych 2 (DRL) |
Uwaga: W638 występował z różnymi silnikami benzynowymi i Diesla, ABS/ETS, zawieszeniem pneumatycznym, ogrzewaniem dodatkowym, klimatyzacją i wyposażeniem specjalnym. Dlatego część pozycji ma kilka wartości zależnych od konfiguracji.
