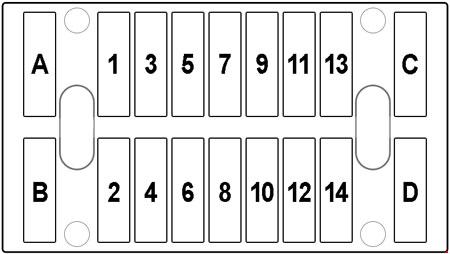

Mercedes-Benz W123 (1976-1985) – bezpieczniki schemat

Numer
A
Funkcja
A 16 Podnośnik okna (przedni prawy/tylny lewy)
B 16 Podnośnik okna (przedni lewy/tylny prawy)
C 16 Wentylator pomocniczy, Eksploatacja ciepła resztkowego silnika (123 545 ??00)
25 Wentylator pomocniczy, ogrzewanie pomocnicze, ciepło resztkowe silnika Exploid (123 545 ??00)
D 16 Dach przesuwny
1 8 Oświetlenie parkingu i światła tylnego po prawej stronie, tablica rejestracyjna / instrument / przełącznik ostrzegania o zagrożeniu / przełącznik ogrzewania i wentylacji (przełączniki dźwigienkowe / wskaźnik zmiany biegów / elektroniczne oświetlenie radiowe), jednostka czyszcząca reflektor (123 545: 0200, 0500), boczne lampy znacznikowe (123 545 0100), sygnalizator ostrzegawczy (123 545: 0400, 0800).
2 8 Zegar, oświetlenie bagażnika, diagnostyka, oświetlenie dachowe przednie i tylne, system ostrzegania o niebezpieczeństwie, terminal 5 / SF monitora ostrzegawczego, antena automatyczna, zabezpieczenie tylnego gniazda zaworu przełączającego, podświetlane lusterko wsteczne, światło stojące po lewej i prawej stronie (123 545 0100), radio elektroniczne, przekaźnik II zasilający terminal Windows 86+87 (123 545: 0200, 0500).
3 8 Światło postojowe i tylne Lewe
4 8 Zapalniczka do papierosów, oświetlenie przedziału rękawic, radio, lustro zewnętrzne (123 545: 0800, 1100)
