MG ZR z lat 2001-2005 ma dwie główne skrzynki bezpieczników: panel w kabinie oraz skrzynkę w komorze silnika. Rozmieszczenie może nieznacznie różnić się zależnie od rocznika, silnika i wyposażenia, dlatego przed wymianą warto porównać oznaczenia z pokrywą skrzynki w samochodzie.
Gdzie są bezpieczniki w MG ZR?
Panel kabinowy znajduje się przy desce rozdzielczej po stronie kierowcy, za zdejmowaną osłoną. Skrzynka w komorze silnika jest umieszczona po lewej stronie komory.
Najczęściej szukane bezpieczniki MG ZR
| Obwód | Pozycja | Amperaż |
|---|---|---|
| Pompa paliwa | komora silnika 2 / 10 | 20 A / 20 A |
| Radio / audio | kabina 5 / 19 | 10 A / 10 A |
| Wycieraczki przednie | kabina 21 | 15 A |
| Wycieraczka tylna | kabina 26 | 15 A |
| Dmuchawa | kabina 17 / FL10 | 20 A / 30 A |
| ABS | kabina 23 / FL12 | 10 A / 40 A |
| Przednie przeciwmgielne | komora silnika 6 | 15 A |
| SRS / poduszki | kabina 27 | 5 A |
Ważne: instrukcja MG Rover zaleca, aby bezpiecznika nr 27 układu SRS nie wymieniać samodzielnie. Usterkę układu poduszek powietrznych należy diagnozować w serwisie.

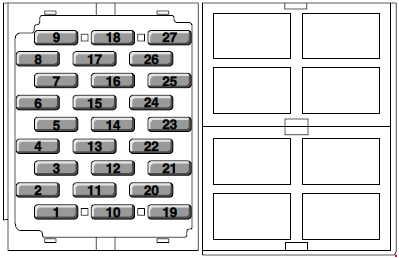

Skrzynka bezpieczników w kabinie
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 15 | Klakson |
| 2 | 20 | Tylna prawa szyba elektryczna |
| 3 | 10 | Tylne światła przeciwmgielne |
| 4 | 20 | Tylna lewa szyba elektryczna |
| 5 | 10 | Oświetlenie wnętrza i bagażnika, klamra pasa po prawej stronie, radio, lusterka zewnętrzne, zegar |
| 6 | 20 | Przednia lewa szyba elektryczna |
| 7 | 30 | Szyberdach |
| 8 | 20 | Przednia prawa szyba elektryczna |
| 9 | 20 | Spryskiwacze szyby i reflektorów |
| 10 | 10 | Prawy reflektor – światła drogowe |
| 11 | 10 | Światła do jazdy dziennej, oświetlenie wnętrza (wersje skandynawskie) |
| 12 | 10 | Lewy reflektor – światła drogowe |
| 13 | 10 | Lewe światła pozycyjne i tylne, poziomowanie lewego reflektora, schowek, zegar, oświetlenie wnętrza |
| 14 | 10 | Prawy reflektor – światła mijania |
| 15 | 10 | Prawe światła pozycyjne i tylne, poziomowanie prawego reflektora, oświetlenie tablicy rejestracyjnej |
| 16 | 10 | Lewy reflektor – światła mijania |
| 17 | 20 | Dmuchawa nawiewu |
| 18 | 20 | Podgrzewane fotele |
| 19 | 10 | System audio |
| 20 | 10 | Układ rozruchu silnika |
| 21 | 15 | Wycieraczki przedniej szyby |
| 22 | 10 | Lusterka zewnętrzne |
| 23 | 10 | Układ ABS |
| 24 | 10 | Światła stop i cofania |
| 25 | 10 | Alarm, dmuchawa, kierunkowskazy, zegar, zestaw wskaźników |
| 26 | 15 | Tylna wycieraczka, spryskiwacze reflektorów, podświetlenie klimatyzacji, podgrzewane fotele |
| 27 | 5 | Poduszki powietrzne SRS |
Skrzynka bezpieczników w komorze silnika
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 10 | Sterowanie silnikiem, wybierak automatycznej skrzyni biegów, prędkościomierz |
| 2 | 20 | Sterowanie silnikiem, pompa paliwa |
| 3 | 10 | Sterowanie silnikiem, przekaźnik świec żarowych |
| 4 | 10 | Przekaźnik klimatyzacji, przekaźnik wentylatora chłodnicy |
| 5 | 25 | Alarm, centralny zamek |
| 6 | 15 | Przednie światła przeciwmgielne |
| 7 | 15 | Światła awaryjne |
| 8 | 15 | Sterowanie silnikiem |
| 9 | 10 | Klimatyzacja |
| 10 | 20 | Wyłącznik odcinający dopływ paliwa |
Bezpieczniki dużej mocy FL
W układzie stosowanym m.in. w MG ZR z 2004 roku występują również bezpieczniki dużej mocy FL. Ich obsada zależy od silnika i wyposażenia.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| FL1 | 150 | Alternator |
| FL2 | 40 | Zasilanie pomocnicze zapłonu |
| FL3 | 40 | Zapłon |
| FL4 | 40 | Skrzynka bezpieczników w kabinie |
| FL5 | — | Nieużywany / zależny od wersji |
| FL6 | 80 | Świece żarowe – Diesel |
| FL7 | 40 | Rozrusznik |
| FL8 | 20 | Układ chłodzenia |
| FL9 | 40 | Oświetlenie |
| FL10 | 30 | Dmuchawa |
| FL11 | 30 | Układ chłodzenia |
| FL12 | 40 | ABS |
Przekaźniki w komorze silnika
W typowym układzie z 2004 roku: R1 – pompa paliwa, R2 – rozrusznik, R3 – wentylator chłodnicy, R4 – przekaźnik główny, R5 – dmuchawa, R6 – przednie światła przeciwmgielne, R7 – sprężarka klimatyzacji. W innych wersjach obsada może się różnić.
