MG Marvel R Electric (2021-2024) – bezpieczniki, skrzynki i przekaźniki
MG Marvel R Electric z lat 2021-2024 ma dwie główne skrzynki bezpieczników instalacji niskonapięciowej: jedną w przednim przedziale oraz drugą pod deską rozdzielczą po stronie kierowcy. Fabryczna instrukcja MG publikuje pełne tabele obu paneli, obejmujące bezpieczniki F1-F56 pod przednią pokrywą oraz F1-F59 w kabinie.
Rozpiska dotyczy europejskiego MG Marvel R Electric i obejmuje wyposażenie spotykane zarówno w odmianach z napędem na tył, jak i w wersjach Performance AWD. Nie wszystkie pozycje muszą być obsadzone w każdym samochodzie, ponieważ część wyposażenia jest opcjonalna. Przy różnicy między tabelą a oznaczeniem na pokrywie skrzynki pierwszeństwo ma konfiguracja konkretnego egzemplarza.
Spis treści
- Gdzie są skrzynki bezpieczników?
- Skrzynka w przednim przedziale – F1-F56
- Bezpieczniki wysokoprądowe A-M
- Skrzynka w kabinie – F1-F59
- 12 V, USB, OBD, multimedia, wycieraczki i ładowanie
- Przekaźniki
Gdzie są skrzynki bezpieczników w MG Marvel R?

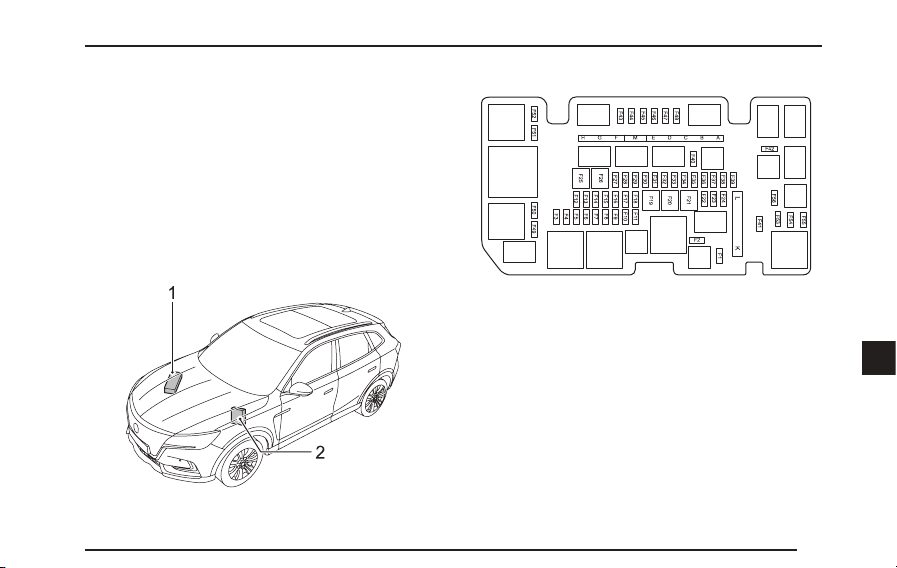

Główna skrzynka znajduje się w przedniej prawej części przedziału pod przednią pokrywą. Aby dostać się do bezpieczników, trzeba zdjąć prawy element osłony przedniego przedziału, a następnie otworzyć pokrywę skrzynki.
Drugi panel jest zamontowany za dolnym elementem deski rozdzielczej po stronie kierowcy. Dostęp wymaga zdjęcia bocznej osłony deski oraz dolnego panelu w rejonie kolan.
| Skrzynka | Lokalizacja | Numeracja |
|---|---|---|
| Przedni przedział | Przednia prawa część przedziału, pod osłoną | F1-F56 oraz bezpieczniki A-H, K, L i M |
| Kabina | Za dolnym panelem deski rozdzielczej po stronie kierowcy | F1-F59 |
Układ Marvel R nie jest zgodny z innymi SUV-ami marki. MG ZS ma własny schemat skrzynek bezpieczników, a w MG HS II zastosowano inną numerację i inne przypisania obwodów.
Skrzynka bezpieczników w przednim przedziale – F1-F56
Panel pod przednią pokrywą zabezpiecza m.in. moduły sterowania nadwoziem, układ baterii wysokonapięciowej, jednostkę ładowania, reflektory, elektryczną klapę bagażnika, wycieraczki, spryskiwacz, ogrzewanie tylnej szyby, pompy chłodzenia, klakson oraz układ hamulcowy.
| Nr | Prąd | Chroniony obwód |
|---|---|---|
| F1 | 120 Ω | Rezystor terminujący sieci pokładowej |
| F2 | 120 Ω | Rezystor terminujący sieci pokładowej |
| F3 | 20 A | BCM – moduł sterowania nadwoziem |
| F4 | 20 A | BCM – moduł sterowania nadwoziem |
| F5 | 20 A | BCM – moduł sterowania nadwoziem |
| F6 | 30 A | System chowania klamek drzwi |
| F7 | 5 A | Sterownik pojazdu |
| F8 | 5 A | Zintegrowana jednostka ładowania |
| F9 | 15 A | Klakson i przekaźnik klaksonu |
| F10 | 10 A | E-Call TBOX |
| F11 | 10 A | Układ baterii wysokonapięciowej |
| F12 | 5 A | Aktywna żaluzja wlotu powietrza |
| F13 | 5 A | Prawa tylna skrzynka elektroniki mocy |
| F14 | 5 A | Moduł sterowania oświetleniem ambientowym |
| F15 | 15 A | Lewy zespół reflektora |
| F16 | 5 A | Przednia skrzynka elektroniki mocy |
| F17 | 10 A | System otwierania przedniej pokrywy |
| F18 | 5 A | Moduł kamer HD 360° |
| F19 | 30 A | Moduł sterowania elektryczną klapą bagażnika |
| F20 | 30 A | Sterownik silnika mechanizmu wyboru przełożeń |
| F21 | 30 A | Moduł sterowania elektryczną klapą bagażnika |
| F22 | 15 A | Pompa płynu chłodzącego baterii wysokonapięciowej |
| F23 | 15 A | Prawy zespół reflektora |
| F24 | 5 A | Ogrzewanie baterii wysokonapięciowej |
| F25 | 30 A | Przednia szyba pasażera i prawa tylna szyba |
| F26 | 30 A | Układ kontroli stabilności – zawory |
| F27 | 15 A | Spryskiwacz przedniej szyby |
| F28 | 20 A | BCM – moduł sterowania nadwoziem |
| F29 | 20 A | BCM – moduł sterowania nadwoziem |
| F30 | 25 A | Przednie wycieraczki |
| F31 | 5 A | Lewa tylna skrzynka elektroniki mocy i czujnik alarmu ciśnienia baterii wysokonapięciowej |
| F32 | 20 A | BCM – moduł sterowania nadwoziem |
| F33 | 15 A | Zasilanie obwodów F45 i F46 w skrzynce przedniego przedziału |
| F34 | 25 A | Przekaźnik główny oraz zasilanie obwodów F49 i F50 |
| F35 | 5 A | Wskaźnik stanu ładowania |
| F36 | 5 A | Elektryczna sprężarka klimatyzacji |
| F37 | 5 A | Radio cyfrowe DAB i sterownik komunikacji pojazdu elektrycznego |
| F38 | 15 A | Tylna wycieraczka |
| F39 | – | – |
| F40 | – | – |
| F41 | – | – |
| F42 | – | – |
| F43 | 7,5 A | Ogrzewanie lusterek zewnętrznych |
| F44 | 25 A | Ogrzewanie tylnej szyby |
| F45 | 10 A | Czujnik jakości powietrza, czujnik PM2.5, generator anionów, sterownik pompy ciepła, regulacja świateł i lusterko wewnętrzne |
| F46 | 5 A | Poziomowanie reflektorów |
| F47 | 10 A | Lewy przedni zespół świateł sygnalizacyjnych |
| F48 | 10 A | Prawy przedni zespół świateł sygnalizacyjnych |
| F49 | 5 A | Wyłącznik świateł stop i wentylator chłodzenia |
| F50 | 20 A | Pompa płynu chłodzącego skrzynki elektroniki mocy |
| F51 | – | – |
| F52 | – | – |
| F53 | – | – |
| F54 | – | – |
| F55 | – | – |
| F56 | – | – |
Bezpieczniki wysokoprądowe A-M
| Pozycja | Prąd | Chroniony obwód |
|---|---|---|
| A | 80 A | Moduł elektrycznego wspomagania kierownicy |
| B | – | – |
| C | 40 A | Pompa układu kontroli stabilności |
| D | – | – |
| E | – | – |
| F | 30 A | Moduł sterowania elektrycznym hamulcem postojowym |
| G | 50 A | Wentylator chłodzenia |
| H | 50 A | iBooster |
| K | 100 A | Zasilanie skrzynki bezpieczników w kabinie |
| L | 30 A | Moduł sterowania elektrycznym hamulcem postojowym |
| M | 150 A | Zintegrowana jednostka ładowania |
Pozycje dotyczące baterii wysokonapięciowej, jednostki ładowania i ogrzewania baterii zabezpieczają obwody sterujące oraz pomocnicze. Nie należy otwierać obudów instalacji wysokiego napięcia ani ingerować w pomarańczowe przewody – wymagają one procedur serwisowych właściwych dla samochodu elektrycznego.
Skrzynka bezpieczników w kabinie – F1-F59

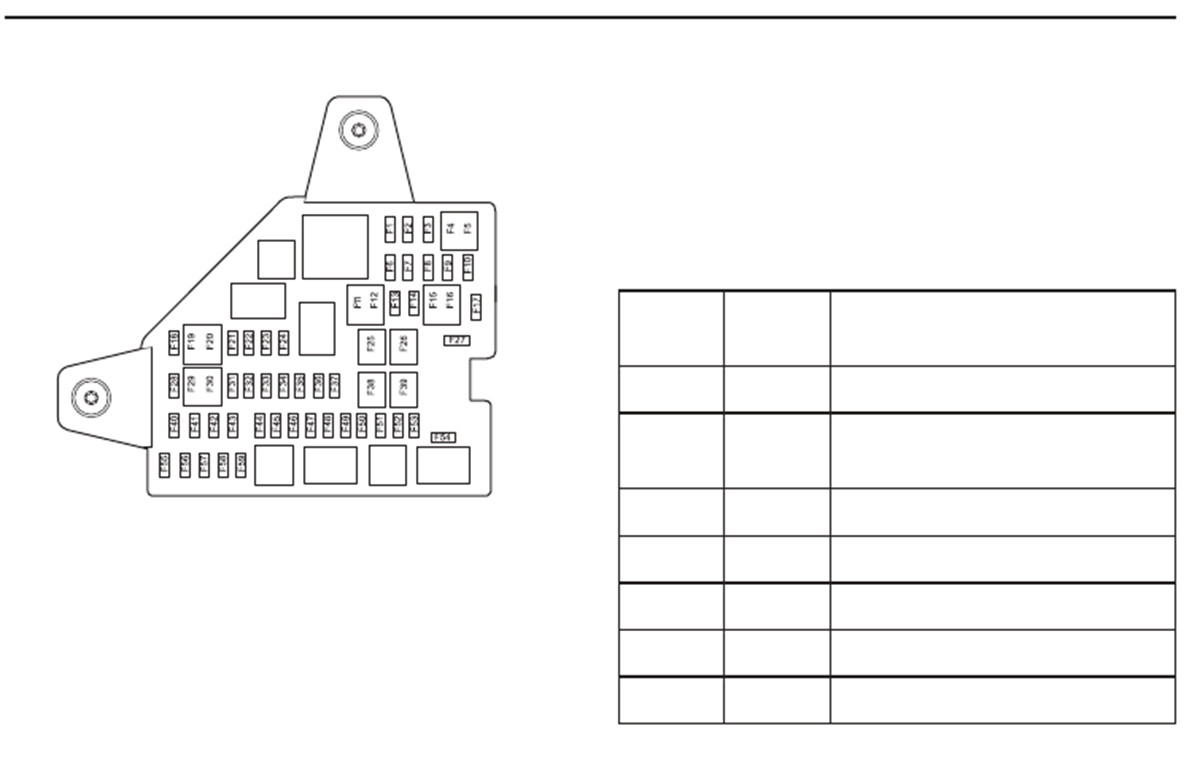

Panel kabinowy odpowiada m.in. za gniazdo 12 V, ładowarkę bezprzewodową, tylne USB, wentylację foteli, czujniki parkowania, klimatyzację, złącze diagnostyczne, multimedia, szyby, dach panoramiczny, wzmacniacz i elementy systemów wspomagania kierowcy.
| Nr | Prąd | Chroniony obwód |
|---|---|---|
| F1 | 15 A | Przednie gniazdo zasilania 12 V w konsoli |
| F2 | 5 A | Ładowarka bezprzewodowa telefonu i tylne porty USB |
| F3 | – | – |
| F4 | 10 A | Wentylacja przednich foteli |
| F5 | 5 A | Czujniki parkowania PDC |
| F6 | – | – |
| F7 | – | – |
| F8 | – | – |
| F9 | – | – |
| F10 | – | – |
| F11 | – | – |
| F12 | – | – |
| F13 | – | – |
| F14 | – | – |
| F15 | – | – |
| F16 | – | – |
| F17 | 120 Ω | Rezystor terminujący sieci pokładowej |
| F18 | 5 A | BCM, zestaw wskaźników, sterownik wybieraka, moduł diagnostyczny SRS i sterownik pojazdu |
| F19 | 7,5 A | Przedni centralny wyświetlacz |
| F20 | 10 A | Moduł sterowania klimatyzacją |
| F21 | 25 A | Elektryczna regulacja przedniego fotela pasażera |
| F22 | 5 A | Złącze diagnostyczne OBD / DLC |
| F23 | 10 A | Moduł pamięci fotela |
| F24 | 5 A | Moduł PEPS – bezkluczykowy dostęp i uruchamianie |
| F25 | – | – |
| F26 | 30 A | Przednia szyba kierowcy i lewa tylna szyba |
| F27 | – | – |
| F28 | 5 A | Zapasowa cewka immobilizera |
| F29 | 20 A | System multimedialny |
| F30 | 5 A | Zestaw wskaźników |
| F31 | 5 A | Przełącznik elektrycznego hamulca postojowego EPB |
| F32 | 5 A | Czujnik deszczu i światła oraz system monitorowania ciśnienia w oponach TPMS |
| F33 | 10 A | Moduł diagnostyczny SRS / poduszek powietrznych |
| F34 | 10 A | Gateway – brama komunikacyjna |
| F35 | 20 A | Silnik rolety dachu panoramicznego |
| F36 | 25 A | Wzmacniacz audio |
| F37 | 25 A | Moduł pamięci fotela |
| F38 | – | – |
| F39 | 40 A | Dmuchawa |
| F40 | – | – |
| F41 | – | – |
| F42 | – | – |
| F43 | – | – |
| F44 | 7,5 A | Zatrzask / blokada wtyczki ładowania |
| F45 | 5 A | Czujnik otwierania klapy ruchem stopy i tylny radar systemów wspomagania |
| F46 | 5 A | Moduł sterowania elektryczną klapą bagażnika oraz Light Vent Module – fabryczne oznaczenie producenta |
| F47 | 5 A | Wysokonapięciowy PTC i sterownik pompy ciepła |
| F48 | 20 A | Silnik szyberdachu / dachu panoramicznego |
| F49 | 5 A | TBOX |
| F50 | 10 A | Gateway – brama komunikacyjna |
| F51 | 5 A | Sterownik wyboru przełożeń |
| F52 | 5 A | Panel przełączników drzwi kierowcy i przedni panel klimatyzacji |
| F53 | 10 A | Moduł systemu ostrzegania pieszych |
| F54 | – | – |
| F55 | – | – |
| F56 | – | – |
| F57 | – | – |
| F58 | – | – |
| F59 | – | – |
Najczęściej szukane bezpieczniki MG Marvel R
| Funkcja | Bezpiecznik | Prąd | Skrzynka |
|---|---|---|---|
| Przednie gniazdo 12 V | F1 | 15 A | Kabina |
| Ładowarka bezprzewodowa telefonu | F2 | 5 A | Kabina |
| Tylne porty USB | F2 | 5 A | Kabina |
| Złącze diagnostyczne OBD / DLC | F22 | 5 A | Kabina |
| System multimedialny | F29 | 20 A | Kabina |
| Dmuchawa | F39 | 40 A | Kabina |
| Blokada wtyczki ładowania | F44 | 7,5 A | Kabina |
| Klakson | F9 | 15 A | Przedni przedział |
| Pompa chłodzenia baterii HV | F22 | 15 A | Przedni przedział |
| Przednie wycieraczki | F30 | 25 A | Przedni przedział |
| Wskaźnik stanu ładowania | F35 | 5 A | Przedni przedział |
| Tylna wycieraczka | F38 | 15 A | Przedni przedział |
| Ogrzewanie lusterek | F43 | 7,5 A | Przedni przedział |
| Ogrzewanie tylnej szyby | F44 | 25 A | Przedni przedział |
Bezpiecznik gniazda 12 V / zapalniczki
MG Marvel R nie ma fabrycznej zapalniczki, ale w przedniej części konsoli znajduje się gniazdo zasilania 12 V o mocy znamionowej 120 W. Za to gniazdo odpowiada F1 15 A w skrzynce kabinowej. Jeśli gniazdo 12 V nie działa, F1 jest pierwszą pozycją do sprawdzenia.
Ładowarka indukcyjna telefonu i tylne porty USB korzystają z osobnego F2 5 A. Awaria USB lub ładowania bezprzewodowego nie musi więc mieć związku z bezpiecznikiem gniazda 12 V.
Bezpieczniki związane z ładowaniem
W przedniej skrzynce F8 5 A zabezpiecza zintegrowaną jednostkę ładowania, F35 5 A wskaźnik stanu ładowania, a F37 5 A obejmuje sterownik komunikacji pojazdu elektrycznego. W kabinie F44 7,5 A odpowiada za blokadę wtyczki ładowania. Są to obwody sterujące i pomocnicze, a nie główne zabezpieczenie wysokonapięciowego toru ładowania baterii.
Przekaźniki MG Marvel R
Instrukcja właściciela nie publikuje osobnej numerowanej tabeli wszystkich przekaźników w skrzynce. W fabrycznych opisach bezpieczników wskazane są jednak dwa konkretne obwody przekaźnikowe.
| Bezpiecznik | Prąd | Obwód |
|---|---|---|
| F9 | 15 A | Klakson i przekaźnik klaksonu |
| F34 | 25 A | Przekaźnik główny oraz obwody F49 i F50 skrzynki przedniej |
Jeśli usterka dotyczy samego przekaźnika, jego położenie należy potwierdzić na oznaczeniach skrzynki konkretnego samochodu lub w dokumentacji serwisowej właściwej dla numeru VIN. Przy wymianie bezpiecznika należy zawsze stosować wkładkę o identycznym amperażu.
