MG HS II (od 2024) – bezpieczniki, skrzynki i przekaźniki

MG HS II to druga generacja SUV-a MG wprowadzona w 2024 roku. Poniższa rozpiska została opracowana na podstawie polskiej instrukcji obsługi MG HS w wersji 1.0 z 1 września 2024 roku. Dokument producenta obejmuje zarówno samochody benzynowe, jak i MG HS PHEV, dlatego przy pozycjach zależnych od układu napędowego zachowujemy dokładnie rozróżnienia i alternatywne wartości podane przez MG.
Nie jest to schemat wcześniejszego MG HS ani innych modeli marki. Przykładowo MG ZS ma własną numerację i układ skrzynek bezpieczników. Artykuł nie obejmuje również nowszego MG HS Hybrid+ – producent prowadzi ten wariant HEV jako osobną odmianę i nie należy automatycznie przenosić do niego poniższych przypisań.
MG HS II benzyna i PHEV – jak czytać tabelę?
MG zastosowało jedną tabelę bezpieczników dla kilku konfiguracji drugiej generacji HS. W tej samej dokumentacji znajdują się więc zarówno typowo spalinowe obwody sterownika silnika i rozrusznika, jak i elementy charakterystyczne dla PHEV, na przykład F17 10 A – łączona jednostka ładowania, F18 10 A – system zarządzania akumulatorem hybrydowym oraz F54 10 A – zawór rozprężny chłodnicy akumulatora.
Nie oznacza to, że wszystkie wymienione gniazda są obsadzone w każdym samochodzie. Producent pokazuje również alternatywne wartości dla jednego numeru, m.in. F12, F15, F67, F69, F76, F79 i F94. W takich przypadkach tabela poniżej zachowuje oba warianty zamiast wybierać jeden na podstawie domysłu. Podobną zasadę stosujemy przy innych hybrydach plug-in, np. w artykule JAECOO 7 Super Hybrid – bezpieczniki i skrzynki.
Gdzie znajdują się skrzynki bezpieczników w MG HS II?
Według instrukcji producenta samochód ma dwie skrzynki bezpieczników:
| Skrzynka | Lokalizacja |
|---|---|
| Przedni przedział | Po lewej stronie przedniego przedziału |
| Kabina | Za dolnym panelem poszycia po stronie kierowcy, w rejonie kolan |

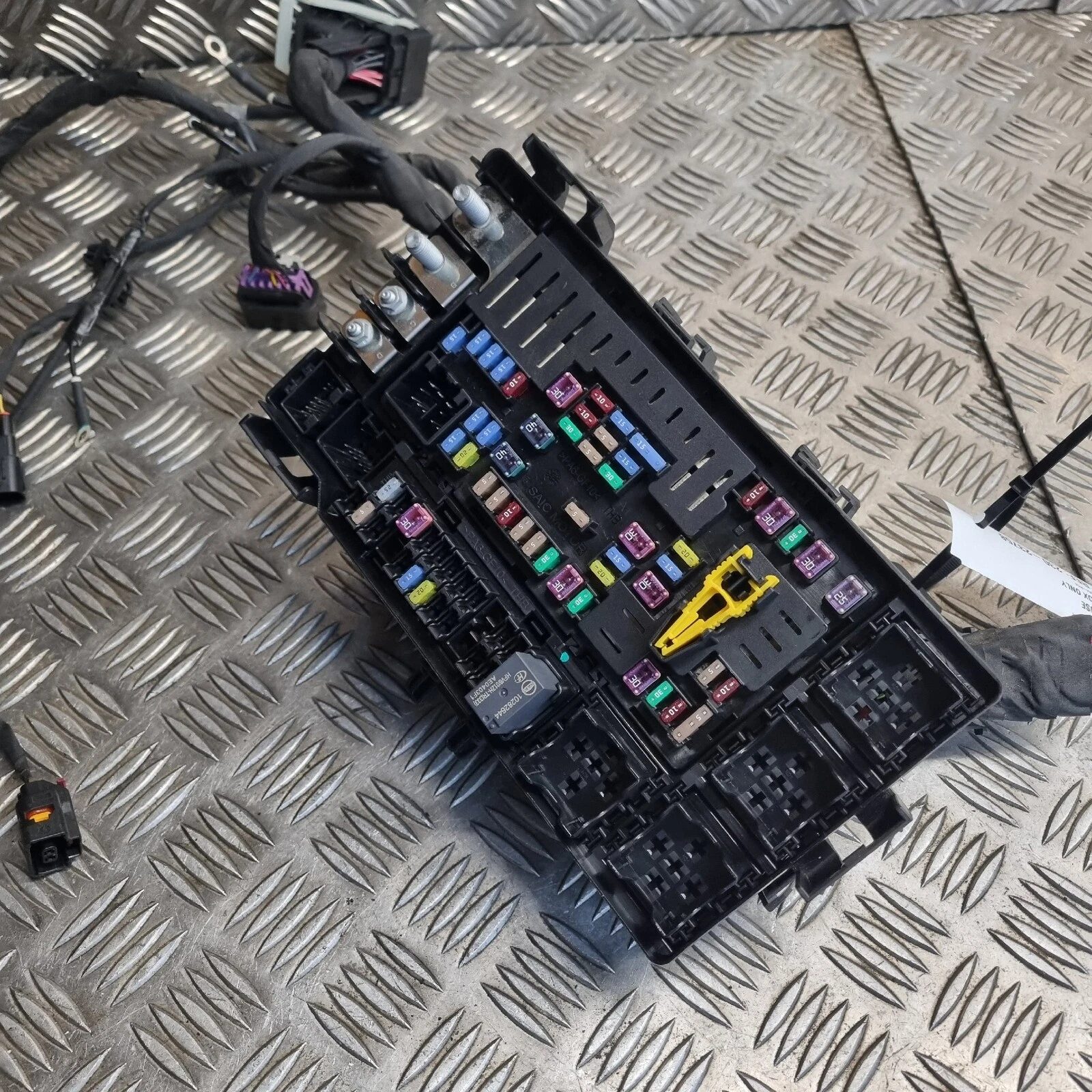

Wersja benzynowa 1.5 Turbo z europejskiej produkcji 2024 wykorzystuje rozbudowany moduł skrzynki pod maską. Na zdjęciach poniżej widać oryginalny zespół MG OE o numerze części 10756656 wymontowany z europejskiego MG HS II 1.5 Turbo z automatyczną skrzynią biegów.
[img1]
Skrzynka bezpieczników w kabinie – F01-F46
Panel znajduje się za dolną osłoną po stronie kierowcy. Oficjalna tabela obejmuje pozycje od F01 do F46. Puste pola również pozostawiamy w zestawieniu, ponieważ ułatwiają poprawną orientację w numeracji skrzynki i nie powinny być traktowane jako brakujące dane.
| Nr | Prąd | Chroniony obwód |
|---|---|---|
| F01 | 40 A | Dmuchawa, automatyczny regulator temperatury |
| F02 | 5 A | Wyświetlacz zestawu wskaźników, złącze danych DLC |
| F03 | 10 A | Bramka komunikacyjna (gateway) |
| F04 | 5 A | Moduł kamery przedniej, radar asystenta cofania |
| F05 | 5 A | Przełącznik zespolony drzwi kierowcy, przełącznik podparcia lędźwiowego fotela kierowcy |
| F06 | 5 A | Wyświetlacz, moduł płyty czołowej systemu multimedialnego IFP, sprężyna zegara, moduł cyfrowej transmisji audio DAB |
| F07 | 5 A | Złącze danych DLC |
| F08 | – | Niewykorzystany |
| F09 | – | Niewykorzystany |
| F10 | 10 A | Przekaźnik ogrzewania przedniego fotela pasażera |
| F11 | 25 A | Przełącznik regulacji fotela kierowcy, moduł sterujący fotelem kierowcy |
| F12 | – | Niewykorzystany |
| F13 | 5 A | Jednostka sterowania przełącznikiem |
| F14 | 10 A | Moduł detekcji i diagnostyki |
| F15 | – | Niewykorzystany |
| F16 | – | Niewykorzystany |
| F17 | 10 A | Łączona jednostka ładowania – obwód wersji PHEV |
| F18 | 10 A | System zarządzania akumulatorem hybrydowego pojazdu elektrycznego – PHEV |
| F19 | 25 A | Przełącznik regulacji przedniego fotela pasażera |
| F20 | 30 A | Silnik szyberdachu |
| F21 | 20 A | Komputer systemu multimedialnego |
| F22 | – | Niewykorzystany |
| F23 | 10 A | Klimatyzacja |
| F24 | – | Niewykorzystany |
| F25 | 5 A | Moduł komunikacji |
| F26 | – | Niewykorzystany |
| F27 | – | Niewykorzystany |
| F28 | – | Niewykorzystany |
| F29 | 10 A | Blokada kolumny kierownicy |
| F30 | 10 A | Urządzenie interfejsu blokady alkoholowej – jeśli występuje |
| F31 | – | Niewykorzystany |
| F32 | – | Niewykorzystany |
| F33 | – | Niewykorzystany |
| F34 | – | Niewykorzystany |
| F35 | 5 A | Zestaw wskaźników, przetwornik DC-DC |
| F36 | 20 A | Komputer systemu multimedialnego, przetwornik DC-DC |
| F37 | 5 A | Panel systemu multimedialnego, przetwornik DC-DC |
| F38 | – | Niewykorzystany |
| F39 | – | Niewykorzystany |
| F40 | – | Niewykorzystany |
| F41 | – | Niewykorzystany |
| F42 | – | Niewykorzystany |
| F43 | – | Niewykorzystany |
| F44 | – | Niewykorzystany |
| F45 | 15 A | Gniazdo zasilania |
| F46 | – | Niewykorzystany |
Który bezpiecznik odpowiada za gniazdo zasilania?
F45 o wartości 15 A w skrzynce przedziału pasażerskiego jest w instrukcji MG opisany jako gniazdo zasilania. To właściwa pozycja do sprawdzenia przy braku zasilania gniazda akcesoriów w wersji zgodnej z tą instrukcją.
Warto zwrócić uwagę, że F17 i F18 w tej samej skrzynce należą do obwodów PHEV, dlatego przy diagnozowaniu wersji benzynowej nie należy zakładać, że wszystkie miejsca pokazane w tabeli będą fizycznie obsadzone. Numeracja skrzynki jest charakterystyczna dla tej generacji HS – przykładowo MG 3 ma zupełnie inną rozpiskę bezpieczników.
Skrzynka bezpieczników w przednim przedziale – F01-F97
Druga skrzynka znajduje się po lewej stronie przedniego przedziału. Jej obsada jest wyraźnie bardziej zależna od napędu i wyposażenia niż panel kabinowy. W tabeli producenta występują zabezpieczenia sterownika silnika, skrzyni biegów, układu hamulcowego, modułów nadwozia, reflektorów, wycieraczek, spryskiwaczy, ogrzewania szyb i elementów instalacji PHEV.

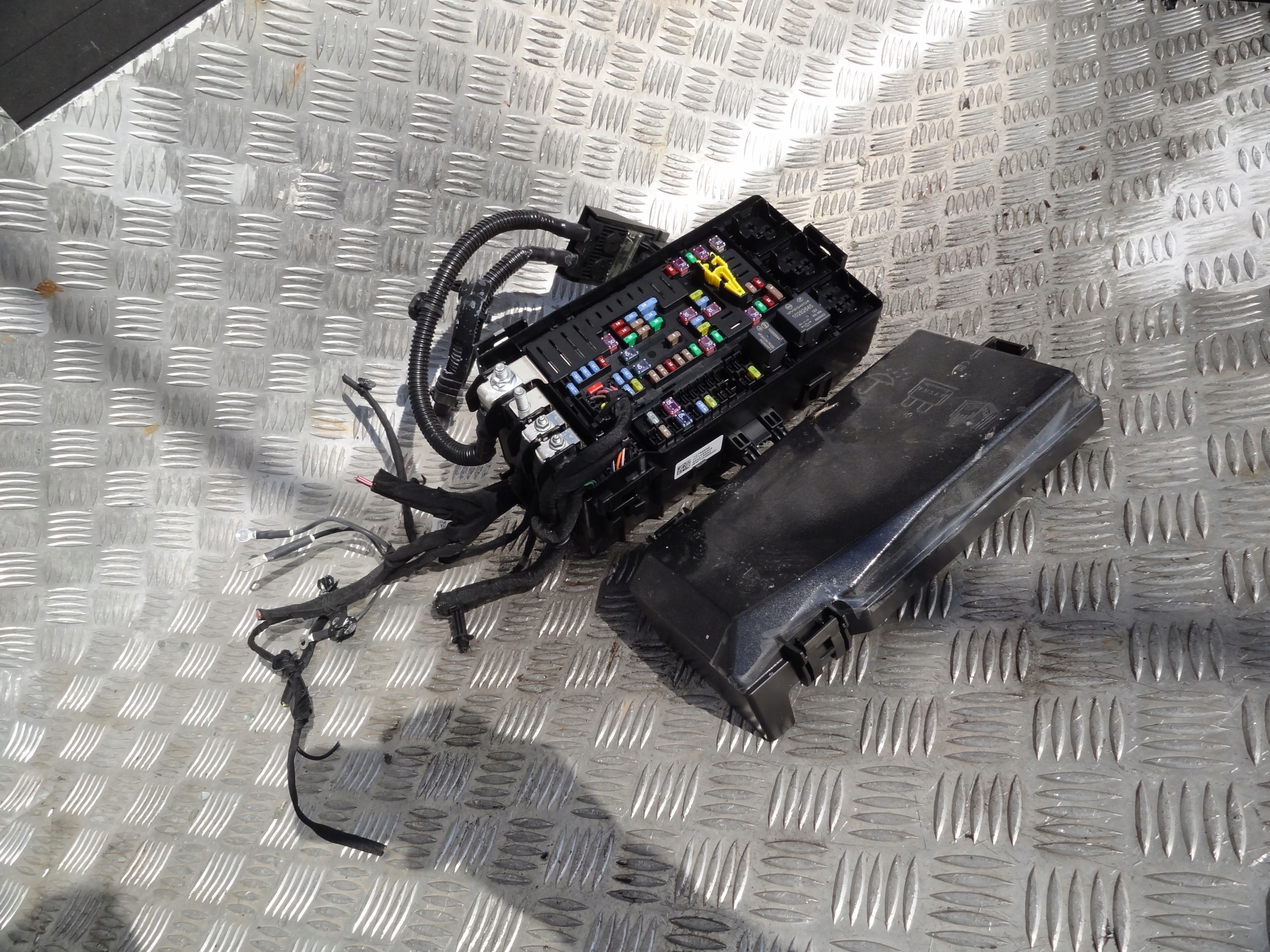

Zdjęcie pokazuje rzeczywisty układ bezpieczników i przekaźników w module europejskiego MG HS II 1.5 Turbo. Nie należy jednak ustalać amperażu wyłącznie na podstawie koloru wkładki widocznej na fotografii – oficjalna tabela przewiduje kilka wariantów obsady zależnych od konfiguracji samochodu.
| Nr | Prąd | Chroniony obwód |
|---|---|---|
| F01 | – | Niewykorzystany |
| F02 | 5 A | Moduł elektrycznego sterowania klapą bagażnika |
| F03 | – | Niewykorzystany |
| F04 | 40 A | Moduł sterujący skrzynią biegów, ogrzewanie przedniej szyby |
| F05 | 5 A | Grzejnik elektryczny wysokiego napięcia – obwód wersji zelektryfikowanej |
| F06 | 15 A | Moduł urządzenia holowniczego |
| F07 | 20 A | Moduł urządzenia holowniczego |
| F08 | – | Niewykorzystany |
| F09 | – | Niewykorzystany |
| F10 | – | Niewykorzystany |
| F11 | – | Niewykorzystany |
| F12 | 5 A / 20 A | Zależnie od wersji: prawa elektrycznie podgrzewana dysza spryskiwacza i linia 2 ogrzewania przedniej szyby / moduł sterowania skrzynią biegów i przetwornik DC-DC |
| F13 | 25 A | Moduł elektrycznego sterowania klapą bagażnika |
| F14 | – | Niewykorzystany |
| F15 | 30 A / 40 A | Zależnie od wersji: przetwornik DC-DC / przekaźnik ogrzewania przedniej szyby i przekaźnik niskonapięciowego ogrzewania elektrycznego |
| F16 | – | Niewykorzystany |
| F17 | – | Niewykorzystany |
| F18 | – | Niewykorzystany |
| F19 | – | Niewykorzystany |
| F20 | – | Niewykorzystany |
| F21 | 30 A | Przetwornik DC-DC |
| F22 | – | Niewykorzystany |
| F23 | 5 A | Lewa elektrycznie podgrzewana dysza spryskiwacza, linia 1 ogrzewania przedniej szyby |
| F24 | – | Niewykorzystany |
| F25 | – | Niewykorzystany |
| F26 | – | Niewykorzystany |
| F27 | – | Niewykorzystany |
| F28 | – | Niewykorzystany |
| F29 | – | Niewykorzystany |
| F30 | – | Niewykorzystany |
| F31 | – | Niewykorzystany |
| F32 | – | Niewykorzystany |
| F33 | – | Niewykorzystany |
| F34 | – | Niewykorzystany |
| F35 | – | Niewykorzystany |
| F36 | – | Niewykorzystany |
| F37 | – | Niewykorzystany |
| F38 | – | Niewykorzystany |
| F39 | – | Niewykorzystany |
| F40 | – | Niewykorzystany |
| F41 | – | Niewykorzystany |
| F42 | – | Niewykorzystany |
| F43 | – | Niewykorzystany |
| F44 | – | Niewykorzystany |
| F45 | – | Niewykorzystany |
| F46 | – | Niewykorzystany |
| F47 | – | Niewykorzystany |
| F48 | – | Niewykorzystany |
| F49 | – | Niewykorzystany |
| F50 | – | Niewykorzystany |
| F51 | – | Niewykorzystany |
| F52 | 20 A | Moduł sterowania silnikiem |
| F53 | 5 A | Moduł sterowania silnikiem |
| F54 | 10 A | Elektroniczny zawór rozprężny chłodnicy akumulatora – obwód wersji PHEV |
| F55 | 10 A | Moduł sterowania silnikiem |
| F56 | 5 A | Czujnik prądu akumulatora |
| F57 | 5 A | Przełącznik hamulca |
| F58 | 30 A | Moduł sterowania nadwoziem |
| F59 | 30 A | Jednostka sterowania zasilaniem |
| F60 | 30 A | Moduł sterowania nadwoziem |
| F61 | 30 A | Elektryczna pompa podciśnieniowa |
| F62 | 30 A | Moduł sterowania nadwoziem |
| F63 | 10 A | Przełącznik biegu wstecznego |
| F64 | 5 A | Moduł sterowania nadwoziem, bramka, moduł sterowania zasilaniem, czujnik kontroli odległości parkowania |
| F65 | – | Niewykorzystany |
| F66 | – | Niewykorzystany |
| F67 | 60 A / 40 A | Zależnie od konfiguracji: 60 A – „zintegrowany system zasilania” według polskiej instrukcji MG; 40 A – moduł dynamicznej kontroli stabilności |
| F68 | 20 A | Jednostka sterująca zasilaniem, moduł sterujący skrzynią biegów, zintegrowany sterownik silnika rozrusznika |
| F69 | 10 A / 5 A | Przy wariancie 10 A instrukcja podaje przełącznik światła hamowania; wariant 5 A nie ma osobnego rozwinięcia funkcji |
| F70 | 15 A | Zespół lewego reflektora |
| F71 | 30 A | Silnik tylnej prawej szyby, przełącznik tylnej prawej szyby, przełącznik i silnik przedniej szyby pasażera |
| F72 | 5 A | Moduł sterujący silnikiem, zintegrowany układ hamulcowy, zintegrowany sterownik rozrusznika, moduł sterujący skrzynią biegów, moduł kontroli stabilności |
| F73 | – | Niewykorzystany |
| F74 | 15 A | Pomocnicza jednostka sterowania napędem |
| F75 | – | Niewykorzystany |
| F76 | 15 A / 20 A | Przy wariancie 15 A: przełącznik biegu jałowego, zawór odcinający zbiornika paliwa, przekaźnik silnika rozrusznika, pompa wody chłodzenia oleju przekładniowego, czujnik skoku siłownika głównego sprzęgła, przekaźnik pompy oleju zasilającego o stałym ciśnieniu; dla wariantu 20 A instrukcja nie powtarza osobnego opisu |
| F77 | 15 A | Tylna sonda lambda, 3-drożny zawór WCAC, 2-drożny zawór układu chłodzenia |
| F78 | – | Niewykorzystany |
| F79 | 60 A / 40 A | Zależnie od konfiguracji: 60 A – „zintegrowany system zasilania” według polskiej instrukcji MG; 40 A – moduł kontroli stabilności |
| F80 | 30 A | Przełącznik i silnik tylnej lewej szyby, silnik szyby kierowcy |
| F81 | 15 A | Zespół prawego reflektora, prawe przednie światło przeciwmgielne |
| F82 | 30 A | Moduł sterowania nadwoziem |
| F83 | – | Niewykorzystany |
| F84 | 30 A | Moduł sterowania nadwoziem |
| F85 | 20 A | Pompa oleju o stałym ciśnieniu |
| F86 | 30 A | Przekaźnik rozrusznika |
| F87 | 5 A | Moduł sterujący ostrzeżeniami o pieszych |
| F88 | – | Niewykorzystany |
| F89 | 15 A | Przekaźnik spryskiwacza przedniej szyby, przekaźnik spryskiwacza tylnej szyby |
| F90 | 10 A | Lewy reflektor, prawy reflektor |
| F91 | – | Niewykorzystany |
| F92 | 15 A | Przekaźnik sygnału dźwiękowego, przekaźnik tylnej wycieraczki |
| F93 | 10 A | Podgrzewane lusterka zewnętrzne |
| F94 | 30 A / 40 A | Podgrzewana tylna szyba – wartość zależna od konfiguracji |
| F95 | 30 A | Moduł sterowania nadwoziem |
| F96 | 30 A | Zespół elektroniki pompy chłodzenia / smarowania sprzęgła |
| F97 | 25 A | Silnik przedniej wycieraczki |
Pozycje zależne od wersji – najważniejsze różnice
| Nr | Warianty z instrukcji MG |
|---|---|
| F12 | 5 A – prawa podgrzewana dysza spryskiwacza i linia 2 ogrzewania przedniej szyby; 20 A – moduł sterowania skrzynią biegów i przetwornik DC-DC. |
| F15 | 30 A – przetwornik DC-DC; 40 A – przekaźnik ogrzewania przedniej szyby i przekaźnik niskonapięciowego ogrzewania elektrycznego. |
| F67 | 60 A – pozycja opisana w polskiej instrukcji jako „zintegrowany system zasilania”; 40 A – moduł dynamicznej kontroli stabilności. |
| F69 | Instrukcja pokazuje wartości 10 A i 5 A. Przy wariancie 10 A przypisana jest funkcja przełącznika światła hamowania; dla wartości 5 A nie podano osobnego rozwinięcia. |
| F76 | Instrukcja pokazuje 15 A i 20 A. Przy 15 A wymienia m.in. przełącznik biegu jałowego, zawór odcinający zbiornika paliwa, przekaźnik rozrusznika oraz elementy obiegu oleju przekładniowego; przy 20 A nie powtarza osobnego opisu. |
| F79 | 60 A – pozycja opisana w polskiej instrukcji jako „zintegrowany system zasilania”; 40 A – moduł kontroli stabilności. |
| F94 | 30 A lub 40 A – podgrzewana tylna szyba, zależnie od konfiguracji. |
Te różnice są szczególnie ważne przy MG HS PHEV. Nie należy wybierać wartości wyłącznie na podstawie tabeli dla samochodu o podobnym nadwoziu. Jeżeli na pokrywie skrzynki lub w dokumentacji właściwej dla numeru VIN występuje inna obsada, pierwszeństwo ma konfiguracja konkretnego egzemplarza.
Przekaźniki wskazane w dokumentacji MG HS II
Instrukcja nie publikuje osobnej numerowanej tabeli pozycji przekaźników, dlatego nie przypisujemy im sztucznych oznaczeń R1, R2 itd. W opisach bezpieczników producent wymienia jednak kilka konkretnych obwodów przekaźnikowych:
| Bezpiecznik | Obwód przekaźnika wskazany przez MG |
|---|---|
| F10 – kabina | Przekaźnik ogrzewania przedniego fotela pasażera |
| F15 – przedni przedział, wariant 40 A | Przekaźnik ogrzewania przedniej szyby i przekaźnik niskonapięciowego ogrzewania elektrycznego |
| F76 – przedni przedział, wariant opisany w instrukcji | Przekaźnik silnika rozrusznika i przekaźnik pompy oleju zasilającego o stałym ciśnieniu |
| F86 – przedni przedział | Przekaźnik rozrusznika |
| F89 – przedni przedział | Przekaźniki spryskiwacza przedniej i tylnej szyby |
| F92 – przedni przedział | Przekaźnik sygnału dźwiękowego i przekaźnik tylnej wycieraczki |
W odróżnieniu od samochodu czysto elektrycznego, takiego jak OMODA E5, w MG HS II występują równolegle obwody związane z silnikiem spalinowym, skrzynią biegów i – w wersji PHEV – dodatkową elektroniką wysokonapięciową. Z tego powodu identyfikacja odmiany napędowej ma znaczenie przed korzystaniem z tabeli.
