MG5 EV / MG5 Electric (2020-2024) – bezpieczniki, skrzynki i przekaźniki
MG5 EV, znany również jako MG5 Electric, ma dwie główne skrzynki bezpieczników: panel w kabinie za dolną osłoną po stronie kierowcy oraz skrzynkę w przednim przedziale. W latach 2020-2024 układ zachował tę samą podstawową numerację, ale po modernizacji zmieniło się przypisanie kilku pozycji. Dlatego w tabelach osobno pokazano konfigurację 2020-2022 oraz 2023-2024.
Najważniejsze różnice dotyczą m.in. F18, F19, F26, F32, F34, F36, F44-F46 i F51-F52 w kabinie oraz F8, F10-F11, F25, F36-F37, F46 i wysokoprądowego bezpiecznika E w przednim przedziale. W samochodzie z końca 2022 roku warto porównać tabelę z diagramem na pokrywie, ponieważ moment przejścia na nowszą konfigurację mógł zależeć od rynku i daty produkcji.
Spis treści
- Lokalizacja skrzynek bezpieczników
- Skrzynka w kabinie – F1-F54
- Skrzynka w przednim przedziale – F1-F52
- Bezpieczniki wysokoprądowe A-M
- 12 V, USB, OBD, wycieraczki, multimedia i ładowanie
- Przekaźniki i obwody sterowane przekaźnikami
Gdzie są skrzynki bezpieczników w MG5 EV?
| Skrzynka | Lokalizacja | Numeracja |
|---|---|---|
| Kabina | Za dolnym panelem po stronie kierowcy, w rejonie kolan | F1-F54 |
| Przedni przedział | Pod pokrywą po lewej stronie przedniego przedziału | F1-F52 oraz A-H, K, L, M |

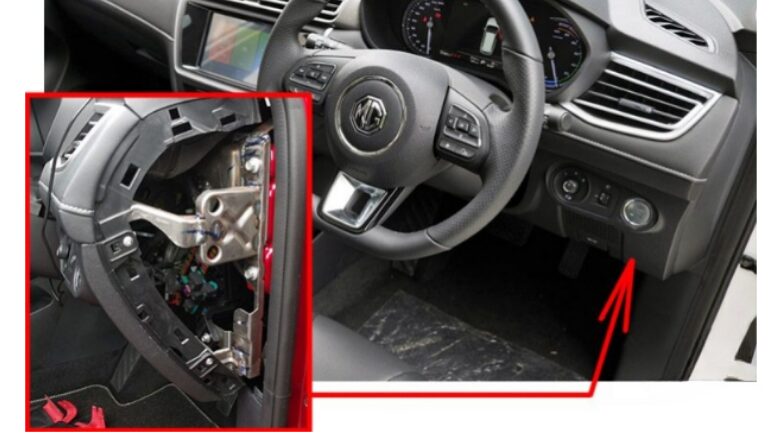

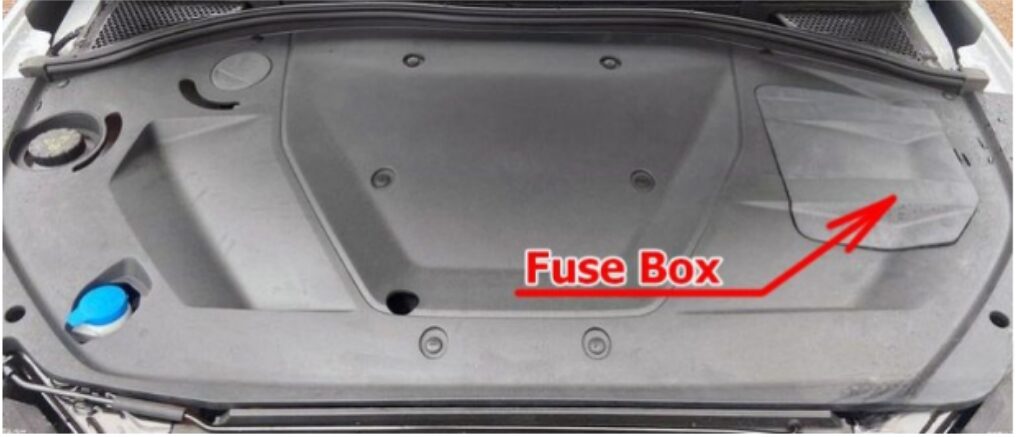

Panel kabinowy znajduje się po stronie kierowcy. Po zdjęciu dolnej osłony widoczny jest blok bezpieczników z numeracją F1-F54. Druga skrzynka znajduje się pod przednią pokrywą, po lewej stronie samochodu.
Układ MG5 EV różni się od stosowanego w MG ZS oraz w nowszym MG HS II. Numerów bezpieczników z tych modeli nie należy przenosić do MG5.

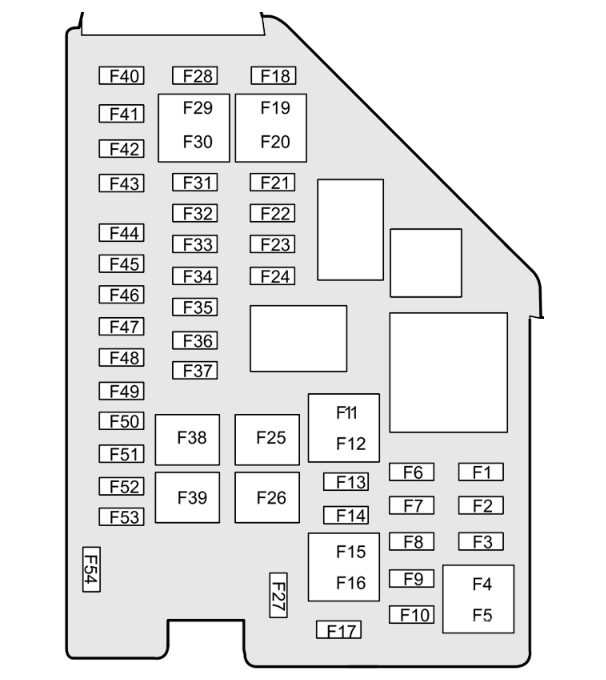

Skrzynka bezpieczników w kabinie – F1-F54
| Nr | Prąd | MG5 EV 2020-2022 | MG5 EV 2023-2024 |
|---|---|---|---|
| F1 | 15 A | Przednie gniazdo zasilania w konsoli | Przednie gniazdo zasilania w konsoli |
| F2 | 5 A | Lusterko wewnętrzne, tylne porty USB | Lusterko wewnętrzne, tylne porty USB |
| F3 | – | – | – |
| F4 | – | – | – |
| F5 | – | – | – |
| F6 | – | – | – |
| F7 | – | – | – |
| F8 | – | – | – |
| F9 | – | – | – |
| F10 | – | – | – |
| F11 | – | – | – |
| F12 | – | – | – |
| F13 | – | – | – |
| F14 | – | – | – |
| F15 | – | – | – |
| F16 | – | – | – |
| F17 | – | – | – |
| F18 | 5 A | TBOX, sterownik pojazdu, moduł SRS, sterownik wybieraka i zestaw wskaźników | Sterownik pojazdu, moduł SRS, sterownik wybieraka, zestaw wskaźników, radar przedni i moduł kamery przedniej |
| F19 | 5 A | Przedni panel klimatyzacji | Moduł radia cyfrowego DAB |
| F20 | 10 A | Sterownik klimatyzacji | Sterownik klimatyzacji |
| F21 | 10 A | Ogrzewanie prawego przedniego fotela | Ogrzewanie prawego przedniego fotela |
| F22 | 5 A | Złącze diagnostyczne | Złącze diagnostyczne |
| F23 | 10 A | Ogrzewanie lewego przedniego fotela | Ogrzewanie lewego przedniego fotela |
| F24 | 5 A | PEPS – system bezkluczykowego dostępu i uruchamiania | PEPS – system bezkluczykowego dostępu i uruchamiania |
| F25 | – | – | – |
| F26 | 30 A | Lewa przednia szyba i prawa tylna szyba | Prawa przednia szyba i prawa tylna szyba |
| F27 | – | – | – |
| F28 | 5 A | Zapasowa cewka immobilizera | Zapasowa cewka immobilizera |
| F29 | 15 A | System multimedialny | System multimedialny |
| F30 | 5 A | Zestaw wskaźników | Zestaw wskaźników |
| F31 | 5 A | Przełącznik elektrycznego hamulca postojowego EPB | Przełącznik elektrycznego hamulca postojowego EPB |
| F32 | 5 A | Czujnik deszczu i światła | Zespół przełączników drzwi kierowcy i TPMS |
| F33 | 10 A | Moduł SRS / poduszek powietrznych | Moduł SRS / poduszek powietrznych |
| F34 | 10 A | Zespół przełączników drzwi kierowcy i gateway | Gateway – brama komunikacyjna |
| F35 | – | – | – |
| F36 | 15 A | – | Rezerwowe złącze instalacji holowniczej |
| F37 | 25 A | Elektryczna regulacja fotela kierowcy | Elektryczna regulacja fotela kierowcy |
| F38 | – | – | – |
| F39 | 40 A | Dmuchawa | Dmuchawa |
| F40 | – | – | – |
| F41 | – | – | – |
| F42 | – | – | – |
| F43 | – | – | – |
| F44 | 5 A | Moduł odbioru radia | System kamer 360° |
| F45 | 10 A | Elektroniczna blokada kolumny kierownicy | – |
| F46 | 10 A | – | Elektroniczna blokada kolumny kierownicy |
| F47 | 5 A | Elektryczny ogrzewacz wysokonapięciowy | Wysokonapięciowy PTC |
| F48 | – | – | – |
| F49 | 5 A | TBOX | TBOX |
| F50 | 10 A | Gateway – brama komunikacyjna | Gateway – brama komunikacyjna |
| F51 | 5 A | Sterownik wybieraka i system monitorowania ciśnienia TPMS | Sterownik wybieraka |
| F52 | 5 A | Regulacja lusterek i poziomowanie reflektorów | – |
| F53 | 5 A | Moduł ostrzegania pieszych | Moduł ostrzegania pieszych |
| F54 | – | – | – |

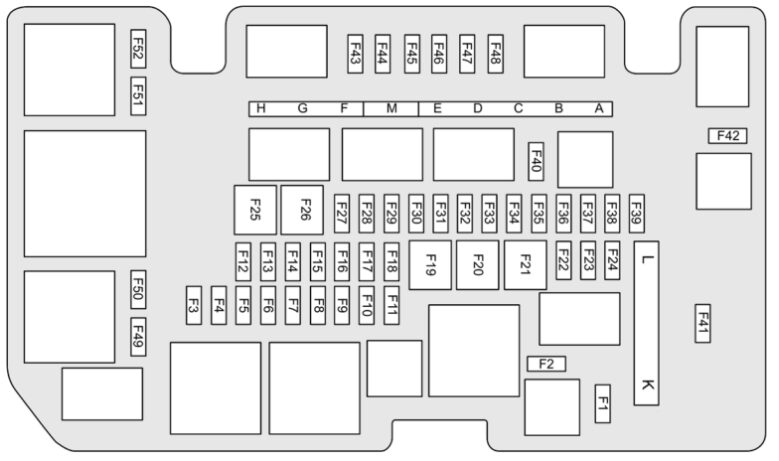

Skrzynka bezpieczników w przednim przedziale – F1-F52
Skrzynka pod przednią pokrywą zabezpiecza m.in. moduły nadwozia, zamek wtyczki ładowania, sterownik pojazdu, klakson, baterię wysokonapięciową, układ hamulcowy, spryskiwacz, wycieraczki, pompę chłodzenia baterii, ogrzewanie tylnej szyby oraz silnik klapki ładowania.
| Nr | Prąd | MG5 EV 2020-2022 | MG5 EV 2023-2024 |
|---|---|---|---|
| F1 | – | Rezystancja terminująca sieci pokładowej | Rezystancja terminująca sieci pokładowej |
| F2 | – | Rezystancja terminująca sieci pokładowej | Rezystancja terminująca sieci pokładowej |
| F3 | 30 A | BCM – moduł sterowania nadwozia | BCM – moduł sterowania nadwozia |
| F4 | 20 A | BCM – moduł sterowania nadwozia | BCM – moduł sterowania nadwozia |
| F5 | 15 A | BCM – moduł sterowania nadwozia | BCM – moduł sterowania nadwozia |
| F6 | 5 A | Zamek wtyczki ładowania | Zamek wtyczki ładowania |
| F7 | 5 A | Sterownik pojazdu | Sterownik pojazdu |
| F8 | 30 / 5 A | 30 A – sterownik silnika elektrycznego hamulca postojowego | 5 A – czujnik akumulatora instalacji elektrycznej |
| F9 | 15 A | Klakson i jego przekaźnik | Klakson i jego przekaźnik |
| F10 | 10 A | – | Sterownik komunikacji pojazdu elektrycznego EVCC |
| F11 | 15 A | Pakiet baterii wysokonapięciowej, EVCC i ogrzewanie baterii | Pakiet baterii wysokonapięciowej |
| F12 | – | – | – |
| F13 | – | – | – |
| F14 | – | – | – |
| F15 | – | – | – |
| F16 | – | – | – |
| F17 | – | – | – |
| F18 | – | – | – |
| F19 | – | – | – |
| F20 | – | – | – |
| F21 | – | – | – |
| F22 | – | – | – |
| F23 | – | – | – |
| F24 | – | – | – |
| F25 | 30 A | Przełączniki drzwi kierowcy, przednia szyba kierowcy i lewa tylna szyba | Lewa przednia szyba i lewa tylna szyba |
| F26 | 30 A | Układ stabilizacji toru jazdy – zawory | Układ stabilizacji toru jazdy – zawory |
| F27 | 15 A | Spryskiwacz przedniej szyby | Spryskiwacz przedniej szyby |
| F28 | 10 A | BCM – moduł sterowania nadwozia | BCM – moduł sterowania nadwozia |
| F29 | 20 A | BCM – moduł sterowania nadwozia | BCM – moduł sterowania nadwozia |
| F30 | 25 A | Przednie wycieraczki | Przednie wycieraczki |
| F31 | 10 A | Power Electronic Box | Power Electronic Box |
| F32 | 25 A | BCM – moduł sterowania nadwozia | BCM – moduł sterowania nadwozia |
| F33 | 15 A | Superlock – dodatkowe ryglowanie | Superlock – dodatkowe ryglowanie |
| F34 | 15 A | Przekaźnik główny, pompa wody Power Electronic Box i wyłącznik świateł stop | Przekaźnik główny, pompa wody Power Electronic Box i wyłącznik świateł stop |
| F35 | 5 A | Zintegrowana jednostka ładowania | Zintegrowana jednostka ładowania |
| F36 | 5 A | Elektryczna sprężarka klimatyzacji | Elektryczna sprężarka klimatyzacji i lampka stanu ładowania |
| F37 | 10 A | Światła drogowe i ich przekaźnik | Światła do jazdy dziennej |
| F38 | 15 A | Tylna wycieraczka | Tylna wycieraczka |
| F39 | 15 A | Pompa płynu chłodzącego baterii wysokonapięciowej | Pompa płynu chłodzącego baterii wysokonapięciowej |
| F40 | – | – | – |
| F41 | – | – | – |
| F42 | – | – | – |
| F43 | 7,5 A | Ogrzewanie lusterek zewnętrznych | Ogrzewanie lusterek zewnętrznych |
| F44 | 25 A | Ogrzewanie tylnej szyby | Ogrzewanie tylnej szyby |
| F45 | – | – | – |
| F46 | 5 A | Regulacja lusterek i ręczne poziomowanie reflektorów | Regulacja poziomowania reflektorów |
| F47 | – | – | – |
| F48 | 5 A | Silnik klapki gniazda ładowania | Silnik klapki gniazda ładowania |
| F49 | – | – | – |
| F50 | – | – | – |
| F51 | – | – | – |
| F52 | – | – | – |
Bezpieczniki wysokoprądowe A-M
| Pozycja | Prąd | MG5 EV 2020-2022 | MG5 EV 2023-2024 |
|---|---|---|---|
| A | 80 A | Elektryczne wspomaganie kierownicy | Elektryczne wspomaganie kierownicy |
| B | – | – | – |
| C | 40 A | Układ stabilizacji toru jazdy – pompa | Układ stabilizacji toru jazdy – pompa |
| D | – | – | – |
| E | 40 A | – | Sterownik silnika elektrycznego hamulca postojowego |
| F | 30 A | Sterownik elektrycznego hamulca postojowego | Sterownik elektrycznego hamulca postojowego |
| G | 50 A | Wentylator chłodzenia | Wentylator chłodzenia |
| H | 50 A | iBooster | iBooster |
| K | 100 A | Zasilanie skrzynki bezpieczników w kabinie | Zasilanie skrzynki bezpieczników w kabinie |
| L | 30 A | Sterownik elektrycznego hamulca postojowego | Sterownik elektrycznego hamulca postojowego |
| M | 150 A | Zintegrowana jednostka ładowania | Zintegrowana jednostka ładowania |
Pozycje związane z baterią wysokonapięciową i zespołem ładowania zabezpieczają przede wszystkim obwody sterujące i pomocnicze. Nie są zaproszeniem do samodzielnej ingerencji w instalację HV. Pomarańczowe przewody i elementy układu wysokiego napięcia wymagają procedur serwisowych przewidzianych dla samochodu elektrycznego.
Najczęściej szukane bezpieczniki MG5 EV
| Funkcja | Bezpiecznik | Prąd | Skrzynka |
|---|---|---|---|
| Przednie gniazdo 12 V | F1 | 15 A | Kabina |
| Tylne porty USB | F2 | 5 A | Kabina |
| Złącze diagnostyczne OBD / DLC | F22 | 5 A | Kabina |
| System multimedialny | F29 | 15 A | Kabina |
| Dmuchawa | F39 | 40 A | Kabina |
| Klakson | F9 | 15 A | Przedni przedział |
| Spryskiwacz przedniej szyby | F27 | 15 A | Przedni przedział |
| Przednie wycieraczki | F30 | 25 A | Przedni przedział |
| Zintegrowana jednostka ładowania | F35 | 5 A | Przedni przedział |
| Pompa chłodzenia baterii HV | F39 | 15 A | Przedni przedział |
| Ogrzewanie lusterek | F43 | 7,5 A | Przedni przedział |
| Ogrzewanie tylnej szyby | F44 | 25 A | Przedni przedział |
| Silnik klapki ładowania | F48 | 5 A | Przedni przedział |
Bezpiecznik gniazda 12 V / zapalniczki
Za przednie gniazdo zasilania w konsoli odpowiada F1 15 A w skrzynce kabinowej. Jest to jednoznaczne przypisanie producenta opisane jako Front Console Power Socket. Jeśli gniazdo 12 V nie działa, właśnie F1 należy sprawdzić w pierwszej kolejności.
Tylne porty USB korzystają z osobnego zabezpieczenia F2 5 A, które obejmuje również lusterko wewnętrzne. Brak ładowania z USB nie oznacza więc automatycznie uszkodzenia bezpiecznika gniazda 12 V.
Bezpieczniki związane z ładowaniem MG5 EV
W przednim przedziale znajduje się kilka obwodów związanych z ładowaniem. F6 5 A zabezpiecza zamek wtyczki ładowania, F35 5 A zintegrowaną jednostkę ładowania, a F48 5 A silnik klapki gniazda ładowania. W wersji 2023-2024 F10 10 A zasila dodatkowo sterownik komunikacji pojazdu elektrycznego EVCC, a F36 obejmuje także lampkę stanu ładowania.
Przekaźniki i obwody sterowane przekaźnikami
Instrukcja MG5 nie publikuje osobnej, pełnej tabeli wszystkich przekaźników wraz z numeracją gniazd. W opisach bezpieczników producent wskazuje jednak konkretne obwody sterowane przez przekaźniki.
| Bezpiecznik | Prąd | Obwód |
|---|---|---|
| F9 | 15 A | Klakson i przekaźnik klaksonu |
| F34 | 15 A | Przekaźnik główny oraz pompa wody Power Electronic Box |
| F37 | 10 A | 2020-2022: przekaźnik świateł drogowych i światła drogowe |
Przy różnicy pomiędzy powyższą tabelą a oznaczeniem na pokrywie skrzynki pierwszeństwo ma rozpiska właściwa dla konkretnego samochodu. MG zastrzega, że obsada złączy może zależeć od rynku i poziomu wyposażenia.
