Opel Zafira A (1999-2005) – bezpieczniki, schematy i przekaźniki

Opel Zafira A (T98) z lat 1999-2005 ma układ bezpieczników, który zmieniał się w trakcie produkcji. Najważniejsza różnica dotyczy skrzynki w kabinie: dokumentacja techniczna rozróżnia wcześniejszy układ stosowany przed 2000 rokiem oraz późniejszy, rozbudowany do pozycji F50. W komorze silnika znajduje się osobny blok bezpieczników dużej mocy oraz oddzielna skrzynka przekaźników. W wybranych wersjach występuje również dodatkowy moduł ogrzewania.

Przy identyfikacji konkretnej pozycji warto porównać numerację z rysunkiem odpowiadającym rzeczywistemu układowi skrzynki. W Zafirze A wyposażenie, rynek sprzedaży i silnik wpływają na obsadzenie części pól. Zbliżoną architekturę elektryczną z tego okresu można spotkać także w Opel Astra G, ale nie należy przenosić oznaczeń między modelami bez sprawdzenia konkretnego schematu.

Lokalizacja skrzynek bezpieczników i przekaźników

Najczęściej szukane bezpieczniki w Opel Zafira A

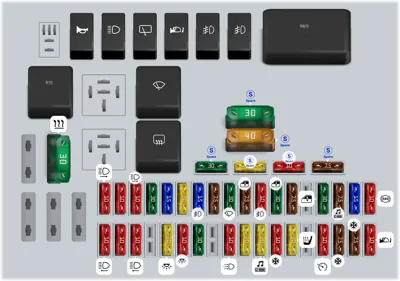

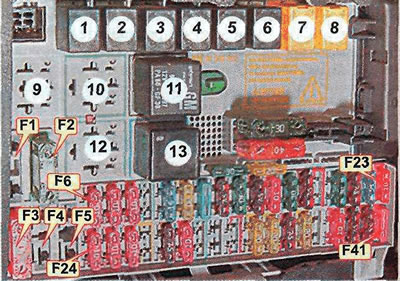

Skrzynka bezpieczników w kabinie – wcześniejszy układ

Wczesna wersja skrzynki znajduje się pod deską rozdzielczą, za schowkiem. Dostęp uzyskuje się po opuszczeniu i wyjęciu schowka. Jej układ przekaźników i bezpieczników różni się od późniejszej skrzynki stosowanej w kolejnych latach produkcji.

Ważne: dla części pól dokumentacja wczesnego wariantu nie podaje funkcji albo pozostawia je niewykorzystane. Nie oznacza to usterki – obsadzenie zależy także od wyposażenia.

Przekaźniki wczesnej skrzynki kabinowej

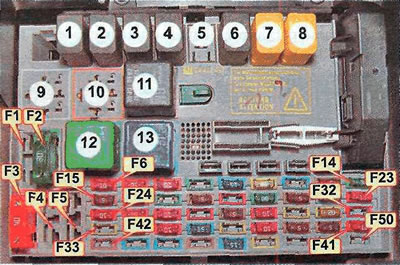

Skrzynka bezpieczników w kabinie – układ od 2000 roku

Późniejszy blok ma rozbudowaną dolną część z pozycjami aż do F50. To właśnie ten wariant występuje w większości egzemplarzy Zafiry A spotykanych na rynku wtórnym.

Przekaźniki późniejszej skrzynki kabinowej

Jeżeli układ skrzynki wygląda niemal identycznie jak w Opel Astra G, nadal należy kierować się tabelą Zafiry A. Wspólna platforma nie oznacza identycznego obsadzenia każdego pola.

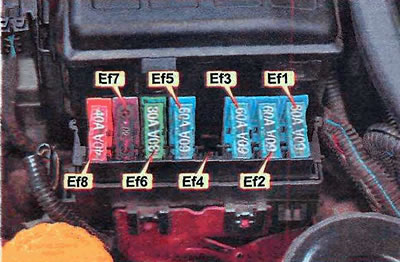

Blok bezpieczników dużej mocy w komorze silnika

Główny blok mocy znajduje się przy akumulatorze. Chroni obwody o dużym poborze prądu – m.in. ABS, wspomaganie kierownicy, zasilanie sterowników i wentylatory chłodzenia.

Wartości EF4 i EF6 różnią się pomiędzy materiałami dla poszczególnych silników. Przed montażem nowego bezpiecznika należy porównać wartość z nadrukiem na pokrywie skrzynki oraz z bezpiecznikiem fabrycznie zastosowanym w danej wersji silnikowej.

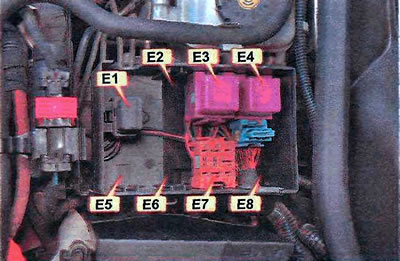

Skrzynka przekaźników w komorze silnika

Obok bloku bezpieczników dużej mocy znajduje się oddzielna skrzynka przekaźników. Obsada jest silnie zależna od kodu silnika, dlatego poniżej rozdzielono dwa spotykane warianty.

Wariant 1 – m.in. późniejsze jednostki Z12XE, Z20LET i Z22SE

Wariant 2 – wcześniejsze jednostki X14XE, X16XEL, X16SZR, X18XE1, X20XEV

W części konfiguracji występuje także F62 15 A związany ze sterowaniem silnikiem. Nie jest on jednak wspólny dla wszystkich wersji – materiały techniczne wyłączają m.in. niektóre konfiguracje X16XEL/X18XE1.

Dodatkowe ogrzewanie – opcjonalne bezpieczniki i przekaźniki

Nie każda Zafira A ma ten moduł. W samochodach wyposażonych w dodatkowe ogrzewanie spotyka się dwa rozwiązania: elektryczną nagrzewnicę dużej mocy albo ogrzewacz paliwowy.

Ogrzewanie dodatkowe elektryczne

Ogrzewacz dodatkowy zasilany paliwem

W następnej generacji, Opel Zafira B, architektura skrzynek jest już całkowicie inna, dlatego schematów obu generacji nie można stosować zamiennie.

FAQ – Opel Zafira A bezpieczniki

Gdzie znajduje się główna skrzynka bezpieczników w Opel Zafira A?

Główna skrzynka niskoprądowa znajduje się pod deską rozdzielczą, za schowkiem; dostęp wymaga opuszczenia i wyjęcia schowka. W komorze silnika, przy akumulatorze, znajduje się osobny blok bezpieczników dużej mocy oraz skrzynka przekaźników.

Który bezpiecznik odpowiada za zapalniczkę?

W obu głównych wariantach jest to F36. We wcześniejszej skrzynce F36 ma 20 A i może zasilać także ogrzewane siedzenia. W późniejszej skrzynce F36 ma 15 A i odpowiada za zapalniczkę.

Dlaczego są dwa schematy skrzynki w kabinie?

W trakcie produkcji zmieniono konstrukcję i obsadzenie skrzynki. Dokumentacja rozróżnia układ wcześniejszy oraz późniejszy, stosowany od około 2000 roku. Najpewniejszą identyfikacją jest porównanie fizycznego rozmieszczenia bezpieczników i przekaźników z rysunkiem.

Który bezpiecznik odpowiada za wspomaganie kierownicy?

Główne zasilanie pompy wspomagania chroni EF7 80 A w komorze silnika. W skrzynce kabinowej występuje również F23 10 A związany z ABS i układem wspomagania.

Czy wszystkie Zafiry A mają dodatkowy moduł ogrzewania?

Nie. F60 110 A oraz zestaw F40-F42 występują tylko w odpowiednio wyposażonych samochodach. Jeżeli tych elementów nie ma w Twojej skrzynce, nie oznacza to braku bezpiecznika w standardowym wyposażeniu.

W jeszcze nowszej Opel Zafira C Tourer zastosowano kilka oddzielnych centrów bezpiecznikowych, dlatego diagnostyka zaczyna się tam od innej lokalizacji niż w Zafirze A.
