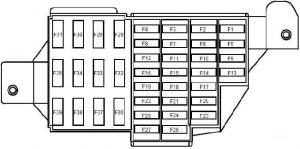

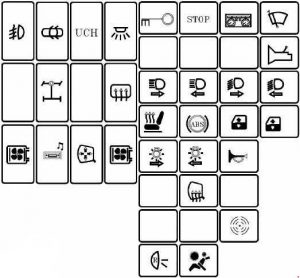

Skrzynka bezpieczników w przedziale pasażerskim
Numer | A | Funkcja |
F1 | 20 | Silnik wycieraczki szyby przedniej – przełącznik kombinacji mycia ekranu i wycieraczki – UCH |
F2 | 5 | Panel przyrządów – sterowanie przekaźnikiem pompy paliwowej na pokładzie – komputer wtryskowy |
F3 | 10 | Wyłącznik świateł hamowania |
F4 | 10 | UCH – gniazdo diagnostyczne – jednostka transpondera – kontrola wzoru przesunięcia – jednostka antykradzieżowa |
F5 | 5 | Sterownik elektryczny automatycznej skrzyni biegów – sterowanie przekaźnikiem rozruchowym – elektryczne sterowanie rozdziałem momentu obrotowego z przodu/tyłu |
F6 | – | Nieużywane |
F7 | – | Nieużywane |
F8 | – | Nieużywane |
F9 | 10 | Reflektory świateł mijania z lewej strony – tablica przyrządów |
F10 | 10 | Światła mijania prawego |
F11 | 10 | Lewy reflektor świateł drogowych – deska rozdzielcza |
F12 | 10 | Światła drogowe prawe |
F13 | 30 | Sterowanie podwójną tylną szybą elektryczną kierowcy – sterowanie przekaźnikiem bezpieczeństwa dla dzieci |
F14 | 30 | Podwójna elektryczna kontrola przedniej szyby kierowcy |
F15 | 10 | Układ przeciwblokujący ECU |
F16 | 15 | Radio |
F17 | 15 | Główny klakson elektromagnetyczny – wtórny klakson elektromagnetyczny |
F18 | 10 | Światła tylne lewe boczne – światła przednie lewe boczne |
F19 | 10 | Oświetlenie tylne prawe – oświetlenie przedziału pasażerskiego – tablica przyrządów – UCH – sterowanie światłami awaryjnymi – panel sterowania klimatyzacji – radio – centralny przełącznik zamykania drzwi – zapalniczka pierwszego rzędu – sterowanie w trybie 4×4 – oświetlenie z prawej tablicy rejestracyjnej – oświetlenie z lewej strony tablicy rejestracyjnej – oświetlenie przednie prawe – przełącznik sterowania trakcją – ogrzewany tylny ekran – przełącznik czujnika parkowania |
F20 | 7.5 | Tylne światło przeciwmgielne |
F21 | 5 | Instrument panel |
F22 | – | Nieużywane |
F23 | 15 | Bezpiecznik w wersji alarmowej: Zasilanie klaksonów za pośrednictwem przekaźnika klaksonu na pokładzie |
F24 | – | Nieużywane |
F25 | – | Nieużywane |
F26 | 5 | Poduszka powietrzna i jednostka sterująca napinacza |
F27 | 20 | Silnik wycieraczki z tyłu ekranu – przełącznik kombinacji prania/ciągnięcia – przełącznik świateł cofania – czujnik neutralny i czujnik cofania na ręcznej skrzyni biegów – moduł automatycznej skrzyni biegów – elektroniczna jednostka sterująca z czujnikiem zbliżenia do parkingu |
F28 | 15 | Wycięcie dla konsumenta – tablica przyrządów – radio – UCH |
F29 | 15 | UCH – gniazdo diagnostyczne – jednostka antykradzieżowa |
F30 | 20 | UCH |
F31 | 15 | Zasilanie przedniego światła przeciwmgielnego prawego i lewego poprzez przedni przekaźnik przeciwmgielny na pokładzie – wskaźnik na tablicy przyrządów |
F32 | 30 | podgrzewany przełącznik tylnego ekranu |
F33 | – | Nieużywane |
F34 | 15 | Elektryczna jednostka sterująca rozdziału momentu obrotowego z przodu i z tyłu |
F35 | – | Nieużywane |
F36 | 30 | Zasilanie dmuchawy zimnego powietrza poprzez przekaźnik dmuchawy zimnego powietrza i panel sterowania klimatyzacji |
F37 | 5 | Zasilanie prawego i lewego lusterka elektrycznego poprzez elektryczne sterowanie lusterkiem drzwiowym |
F38 | 15 | Radio – zapalniczka pierwszego rzędu |
F39 | 10 | Sterowanie przekaźnikiem dmuchawy zimnego powietrza |
Numer | A | Funkcja |
750 | 40 | Bezpieczeństwo dzieci |

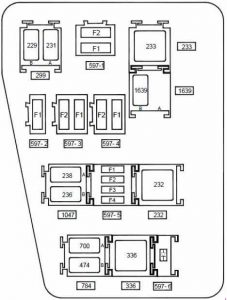

Skrzynka bezpiecznikowa komory silnika (K4M690-K4M694)
Numer | A | Funkcja |
Bezpieczniki topikowe 597- 1 | ||
F1 | 50 | Elektryczna jednostka sterująca układu przeciwblokującego w wersjach bez elektronicznego programu stabilności |
F2 | 25 | Elektryczna jednostka sterująca układu przeciwblokującego w wersjach bez elektronicznego programu stabilności |
Bezpieczniki topikowe 597-2 | ||
F1 | 40 | Bezpiecznik w wersji klimatyzacyjnej: Zasilanie zespołu wentylatora chłodzącego poprzez przekaźnik szybkobieżny lub poprzez zespół wentylatora przekaźnik niskobieżny na płycie przekaźnika i rezystor zespołu wentylatora – zasilanie sprzęgła klimatyzacji poprzez przekaźnik sprzęgła klimatyzacji na płycie |
Bezpieczniki topikowe 597-3 | ||
F1 | 60 | Wyłącznik zapłonu – monolewer – zasilanie bezpiecznika F23 w skrzynce bezpiecznikowej przedziału pasażerskiego |
F2 | 60 | Zasilanie monowerswerowe – zasilanie bezpieczników F29 i F36 w skrzynce bezpiecznikowej przedziału pasażerskiego |
Bezpieczniki topikowe 597-4 | ||
F1 | – | Nieużywane |
F2 | 25 | Zasilanie bezpieczników F34 w skrzynce bezpiecznikowej przedziału pasażerskiego w wersji 4×4 (napęd na cztery koła) |
Bezpieczniki topikowe 597- 5 | ||
F1 | 30 | Bezpiecznik w standardowej wersji grzewczej: zasilanie zespołu wentylatora chłodzącego poprzez przekaźnik przekaźnikowy na płycie przekaźnika |
F2 | 25 | Sterowanie przekaźnikiem z blokadą wtrysku i zasilanie na płycie przekaźnika – zasilanie przekaźnika pompy paliwowej na płycie przekaźnika |
F3 | – | Nieużywane |
F4 | – | Nieużywane |
Dioda 597- 6 płyta nośna | ||
Dioda | Sprzęgło klimatyzacyjne | |
Płyta przekaźników 299 | ||
A | 20 | Przednie światła przeciwmgielne |
B | 20 | Klakson |
Moduł przekaźnika 233 | ||
233 | 40 | Dmuchawa zimnego powietrza |
Płyta przekaźników 1047 | ||
A | 20 | Blokada wtrysku |
B | 20 | Pompa paliwa |
Płyta przekaźników 784 | ||
A | 20 | Montaż wentylatorów o małej prędkości obrotowej |
B | 20 | Sprzęgło klimatyzacyjne |
Moduł przekaźnika 336 | ||
336 | 40 | Montaż wentylatorów o dużej prędkości obrotowej |
Przekaźnik 1639 na płycie w wersji FLEXFUEL | ||
A | – | Nieużywane |
B | 20 | Dodatkowa pompa paliwowa |

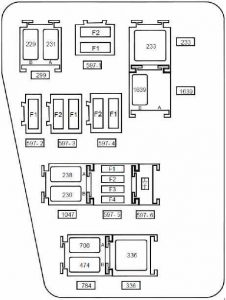

Skrzynka bezpiecznikowa komory silnika (F4R400-F4R402-F4R403-F4R404-F4R405-F4R408)
Numer | A | Funkcja |
Bezpieczniki topikowe 597- 1 | ||
F1 | 50 | Elektryczna jednostka sterująca układu przeciwblokującego w wersjach bez elektronicznego programu stabilności |
F2 | 25 | Elektryczna jednostka sterująca układu przeciwblokującego w wersjach bez elektronicznego programu stabilności |
Bezpieczniki topikowe 597-2 | ||
F1 | 40 | Bezpieczniki w wersji klimatyzacyjnej: zasilanie zespołu wentylatora chłodzącego poprzez przekaźnik zespołu wentylatora o wysokiej prędkości obrotowej lub poprzez przekaźnik zespołu wentylatora o niskiej prędkości obrotowej na płycie przekaźnika i rezystorze zespołu wentylatora. |
Bezpieczniki topikowe 597-3 | ||
F1 | 60 | Wyłącznik zapłonu – monolewer – zasilanie bezpiecznika F23 w skrzynce bezpiecznikowej przedziału pasażerskiego |
F2 | 60 | Zasilanie monowerswerowe – zasilanie bezpieczników F29 i F36 w skrzynce bezpiecznikowej przedziału pasażerskiego |
Bezpieczniki topikowe 597-4 | ||
F1 | – | Nieużywane |
F2 | 25 | Zasilanie bezpieczników F34 w skrzynce bezpiecznikowej przedziału pasażerskiego w wersji 4×4 (napęd na cztery koła) |
Bezpieczniki topikowe 597- 5 | ||
F1 | 15 | Bezpiecznik w wersji klimatyzacyjnej: Zasilanie sprzęgła klimatyzacyjnego poprzez przekaźnik sprzęgła klimatyzacyjnego na pokładzie |
F2 | 25 | Sterowanie przekaźnikiem z blokadą wtrysku i zasilanie na płycie przekaźnika – zasilanie przekaźnika pompy paliwowej na płycie przekaźnika |
F3 | – | Nieużywane |
F4 | 15 | Elektryczna jednostka sterująca automatyczną skrzynią biegów (119) z 4-biegową automatyczną skrzynią biegów w silnikach F4R403 i F4R405 |
Dioda 597- 6 płyta nośna | ||
Dioda | Sprzęgło klimatyzacyjne | |
Płyta przekaźników 299 | ||
A | 20 | Przednie światła przeciwmgielne |
B | 20 | Klakson |
Moduł przekaźnika 233 | ||
233 | 40 | Dmuchawa zimnego powietrza |
Płyta przekaźników 1047 | ||
A | 20 | Blokada wtrysku |
B | 20 | Pompa paliwa |
Płyta przekaźników 784 | ||
A | 20 | Montaż wentylatorów o małej prędkości obrotowej |
B | 20 | Sprzęgło klimatyzacyjne |
Moduł przekaźnika 336 | ||
336 | 40 | Montaż wentylatorów o dużej prędkości obrotowej |
Przekaźnik jednostkowy 232 w wersji z automatyczną skrzynią biegów | ||
232 | 40 | Rozrusznik |
Przekaźnik 1639 na płycie w wersji FLEXFUEL | ||
A | – | Nieużywane |
B | 20 | Dodatkowa pompa paliwowa |
