Renault Captur II z lat 2019-2022 to druga generacja europejskiego crossovera. Ma skrzynki w kabinie i dodatkowy panel zabezpieczeń w komorze silnika. Rozmieszczenie zależy od silnika i wyposażenia, w tym wersji benzynowych, LPG oraz E-Tech. Poniższe szczegółowe tabele odnoszą się do europejskiej konfiguracji udokumentowanej dla lat 2020-2022. W samochodach z 2019 roku oraz z inną instalacją należy koniecznie sprawdzić legendę własnej skrzynki.
Renault Captur II – gdzie znajdują się bezpieczniki?

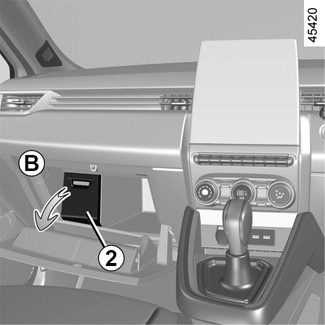

Główny panel kabinowy znajduje się za osłoną w dolnej części deski rozdzielczej. W zależności od wersji drugi dostęp do zabezpieczeń jest za klapką schowka po stronie pasażera. Odłącz zapłon i odchyl odpowiednią osłonę, a następnie porównaj gniazda z oznaczeniami producenta.

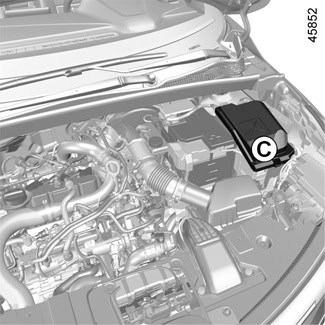

Dodatkowe zabezpieczenia są w komorze silnika w bloku C. Ze względu na ograniczoną dostępność część z nich powinna być sprawdzana w serwisie. Odmiany LPG mogą mieć dodatkowy bezpiecznik odcięcia zasilania gazu.
W odróżnieniu od Captura I (2014-2016) druga generacja korzysta z innej numeracji i modułów. Nie należy przenosić wkładek między generacjami wyłącznie na podstawie podobnego koloru.
Renault Captur II 2019-2022 – schemat i tabela kabiny
Tabela obejmuje 35 opisanych numerów z rozpiski rocznika 2020, powtarzającej się w dostępnej dokumentacji 2021-2022. Część numerów ma potwierdzony amperaż, lecz bez wymienionego odbiornika – opisano je jako nieustalone, nie jako puste gniazda. Liczba obsadzonych pozycji zależy od wersji pojazdu.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 4 | 15 | Tylne światła pozycyjne, lusterka, przednie kierunkowskazy i instalacja przyczepy. |
| 5 | 15 | Centralny zamek tylnych drzwi, zamek klapy i trzecie światło STOP. |
| 6 | 10 | Moduł sterowania nadwoziem BCM. |
| 7 | 10 | Funkcja niepodana w zestawieniu rocznika. |
| 8 | 15 | Kierunkowskazy i system alarmowy. |
| 9 | 15 | Moduł nadwozia BCM – drugi obwód. |
| 10 | 30 | Sterownik elektrycznego hamulca postojowego. |
| 12 | 10 | Funkcja niepodana w zestawieniu rocznika. |
| 14 | 5 | Moduł nadwozia BCM – obwód dodatkowy. |
| 15 | 10 | Funkcja niepodana w zestawieniu rocznika. |
| 16 | 10 | Zestaw wskaźników. |
| 17 | 25 | Funkcja niepodana w zestawieniu rocznika. |
| 18 | 20 | Funkcja niepodana w zestawieniu rocznika. |
| 19 | 15 | Radio i multimedia. |
| 20 | 10 | Funkcja niepodana w zestawieniu rocznika. |
| 21 | 5 | Funkcja niepodana w zestawieniu rocznika. |
| 22 | 5 | Funkcja niepodana w zestawieniu rocznika. |
| 23 | 20 | Fabryczny wzmacniacz audio. |
| 24 | 30 | Sterownik elektrycznego hamulca postojowego – drugi obwód. |
| 25 | 10 | Tylne lampy i światła STOP. |
| 27 | 5 | Elektryczna regulacja lusterek. |
| 28 | 20 | Moduł instalacji przyczepy. |
| 29 | 20 | Sygnał dźwiękowy. |
| 30 | 15 | Zapalniczka i gniazdo akcesoriów 12 V. |
| 31 | 15 | Gniazdo zasilania w bagażniku. |
| 32 | 10 | Spryskiwacze przedniej i tylnej szyby. |
| 34 | 40 | Silnik dmuchawy ogrzewania i klimatyzacji. |
| 35 | 40 | Ogrzewanie tylnej szyby. |
| 36 | 40 | Zasilanie tylnego zespołu drzwi. |
| 38 | 15 | Funkcja niepodana w zestawieniu rocznika. |
| 39 | 25 | Elektryczne szyby – obwód 1. |
| 40 | 25 | Elektryczne szyby – obwód 2. |
| 41 | 25 | Elektryczne szyby – obwód 3. |
| 42 | 25 | Elektryczne szyby – obwód 4. |
| 43 | 5 | Funkcja niepodana w zestawieniu rocznika. |
Przekaźniki w skrzynce kabinowej
Przekaźniki mają litery identyfikacyjne. Nie są zwykłymi bezpiecznikami i nie wolno ich zastępować wkładkami topikowymi.
| Pozycja | Typ | Chroniony obwód / funkcja |
|---|---|---|
| A | Przekaźnik | Zasilanie akumulatorowe wyłączane w chwili rozruchu. |
| B | Przekaźnik | Opóźnione podtrzymanie zasilania akcesoriów. |
| C | Rezerwa | Nieużywana pozycja przekaźnika w tym wariancie. |
| F | Przekaźnik | Ogrzewanie tylnej szyby. |
| G | Przekaźnik | Klakson. |
| H | Przekaźnik | Ogrzewanie kierownicy, jeżeli występuje. |
Bezpieczniki Renault Captur II w komorze silnika
Skrzynka pod maską obsługuje m.in. pompę paliwa, ABS, wycieraczki oraz układy wykonawcze sterowania silnika. Oznaczenia ACTUATOR pozostawiono jako obwody wykonawcze bez wymyślania konkretnych odbiorników. Zestawienie uwzględnia 13 potwierdzonych pozycji.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F2 | 30 | Zawory układu ABS. |
| F3 | 20 | Pompa paliwa. |
| F4 | 15 | Sterownik silnika – pierwszy obwód wykonawczy ACTUATOR1. |
| F5 | 15 | Sterownik silnika – trzeci obwód wykonawczy ACTUATOR3. |
| F6 | 10 | Sterownik silnika – drugi obwód wykonawczy ACTUATOR2. |
| F7 | 10 | Sterownik silnika – czwarty obwód wykonawczy ACTUATOR4. |
| F8 | 15 | Sterownik silnika – piąty obwód wykonawczy ACTUATOR5. |
| F9 | 30 | Przednie wycieraczki. |
| F10 | 15 | Obwody kabiny i wtryskiwacze LCS_CABIN/INJECTOR. |
| F11 | 10 | Automatyczna skrzynia biegów lub instalacja LPG. |
| F12 | 10 | Poduszki powietrzne SRS i układ ABS. |
| F13 | 10 | Światła cofania i zawór klimatyzacji. |
| F15 | 5 | Sterownik silnika ECM. |
Bezpiecznik zapalniczki, radia, spryskiwaczy i pompy paliwa
Gniazdo 12 V i zapalniczka: pozycja 30 (15 A) w kabinie; gniazdo bagażnika ma własny numer 31 (15 A).
Radio: pozycja 19 (15 A). Przy braku dźwięku z wersji wyposażonej we wzmacniacz sprawdź również 23 (20 A).
Pompa paliwa: pod maską znajduje się F3 (20 A). W przypadku hybrydy E-Tech przestrzegaj procedury producenta związanej z instalacją wysokiego napięcia.
Przednie wycieraczki: F9 (30 A). Pompa spryskiwaczy korzysta także z numeru 32 (10 A) w kabinie.
Ogrzewanie tylnej szyby: pozycja 35 (40 A) i przekaźnik F.
Centralny zamek i tylna klapa: pozycja 5 (15 A) obejmuje m.in. zamki tylnych drzwi i klapy.
Różnice w wyposażeniu Captura II
W latach 2019-2022 występowały różne konfiguracje silników, skrzyń biegów i wyposażenia. Instalacje LPG, hybrydowe E-Tech i niektóre wczesne egzemplarze z 2019 roku mogą różnić się obsadą oraz wartościami wkładek. W razie rozbieżności zawsze pierwszeństwo ma opis na fabrycznym panelu samochodu. Pokrewny Renault Captur I (2017) wykorzystuje instalację poprzedniej generacji, więc jego schemat nie stanowi zamiennika.
