Renault Clio V (generacja BJA/BF) to jeden z najpopularniejszych miejskich samochodów w Europie. W latach 2019-2022 występował z różnymi jednostkami TCe, Blue dCi, wersją LPG i hybrydą E-Tech. Bezpieczniki znajdują się w kabinie i w komorze silnika. Poniżej zamieszczono numerację i wartości amperażu potwierdzone w dokumentacji dla rocznika 2020, a także uwagi dotyczące różnic między innymi wersjami Clio V.
Gdzie znajdują się bezpieczniki Renault Clio V (2019-2022)?
W kabinie: instrukcja rozróżnia klapki dostępu A i B oraz dodatkowy dostęp do gniazd C przy schowku. Po wyłączeniu zapłonu odepnij właściwą osłonę i odczytaj etykietę producenta. Układ elementów zależy od poziomu wyposażenia.
Pod maską: blok D znajduje się w komorze silnika. Dostęp do części jego wkładek jest utrudniony, dlatego producent zaleca wymianę niektórych zabezpieczeń w autoryzowanym serwisie. W autach z instalacją E-Tech nie należy ingerować w elementy obwodu wysokiego napięcia.
Clio V jest blisko spokrewnione konstrukcyjnie z Renault Captur II (2019-2022). Funkcje części gniazd są podobne, ale nie można bez sprawdzenia zakładać identycznego wyposażenia elektrycznego obu aut.

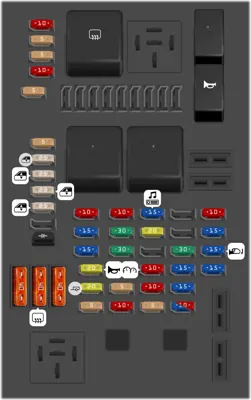

Renault Clio V – bezpieczniki kabinowe i schemat
Poniższa tabela przedstawia 25 zidentyfikowanych pozycji fabrycznego panelu z rocznika 2020. Zachowano tylko pozycje, którym w tym zestawieniu przypisano obwód i amperaż. Pominięte numery nie muszą oznaczać pustych gniazd we wszystkich samochodach. Dla wersji 2019, 2021 i 2022 oraz innych konfiguracji silnikowych należy sprawdzić etykietę przy własnej skrzynce.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 4 | 15 | Tylne światła pozycyjne, lusterka zewnętrzne, kierunkowskazy przednie i moduł haka holowniczego. |
| 5 | 15 | Centralny zamek tylnych drzwi, zamek klapy bagażnika i trzecie światło STOP. |
| 6 | 10 | Moduł sterowania nadwoziem BCM. |
| 8 | 15 | Kierunkowskazy i sygnalizacja alarmowa. |
| 9 | 15 | Moduł sterowania nadwoziem BCM – drugi obwód. |
| 10 | 30 | Sterownik hamulca postojowego. |
| 14 | 5 | Moduł sterowania nadwoziem BCM – obwód pomocniczy. |
| 16 | 10 | Zestaw wskaźników. |
| 19 | 15 | Radio i system audio. |
| 23 | 30 | Wzmacniacz systemu audio. |
| 24 | 30 | Sterownik elektrycznego hamulca postojowego – drugi obwód. |
| 25 | 10 | Tylne światła i światła hamowania. |
| 27 | 5 | Elektryczna regulacja lusterek zewnętrznych. |
| 28 | 20 | Moduł instalacji haka holowniczego. |
| 29 | 20 | Sygnał dźwiękowy (klakson). |
| 30 | 15 | Zapalniczka lub przednie gniazdo 12 V. |
| 31 | 15 | Gniazdo 12 V w bagażniku. |
| 32 | 10 | Pompa spryskiwaczy przedniej i tylnej szyby. |
| 34 | 40 | Dmuchawa ogrzewania i klimatyzacji. |
| 35 | 40 | Ogrzewanie tylnej szyby. |
| 36 | 40 | Obwód elektryczny tylnych drzwi. |
| 39 | 25 | Elektryczne szyby – obwód 1. |
| 40 | 25 | Elektryczne szyby – obwód 2. |
| 41 | 25 | Elektryczne szyby – obwód 3. |
| 42 | 25 | Elektryczne szyby – obwód 4. |
Przekaźniki Renault Clio V
Litery A, B, F, G i H odnoszą się do przekaźników, a nie wkładek topikowych. Ich obecność zależy od wyposażenia, dlatego np. samochód bez podgrzewanej kierownicy może nie mieć obsadzonego przekaźnika H.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| A | Przekaźnik | Zasilanie akumulatorowe odcinane na czas rozruchu. |
| B | Przekaźnik | Podtrzymanie zasilania akcesoriów z opóźnieniem. |
| F | Przekaźnik | Ogrzewanie tylnej szyby. |
| G | Przekaźnik | Klakson. |
| H | Przekaźnik | Ogrzewanie kierownicy, jeżeli jest zamontowane. |

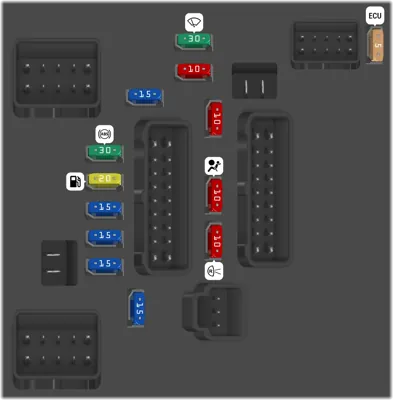

Renault Clio V – bezpieczniki pod maską
Skrzynka komory silnika ma w szczegółowej rozpisce z 2020 roku opisane pozycje F2-F15. Nie dopisano funkcji do numerów nieuwzględnionych przez źródło. W obwodach ACTUATOR 1-5 producent opisuje ogólne grupy elementów wykonawczych sterownika wtrysku, bez przypisywania im dowolnie wybranych czujników.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F2 | 30 | Zawory układu ABS. |
| F3 | 20 | Pompa paliwa. |
| F4 | 15 | Sterownik wtrysku – obwód wykonawczy ACTUATOR 1. |
| F5 | 15 | Sterownik wtrysku – obwód wykonawczy ACTUATOR 2. |
| F6 | 15 | Sterownik wtrysku – obwód wykonawczy ACTUATOR 3. |
| F7 | 15 | Sterownik wtrysku – obwód wykonawczy ACTUATOR 4. |
| F8 | 15 | Sterownik wtrysku – obwód wykonawczy ACTUATOR 5. |
| F9 | 30 | Wycieraczki przedniej szyby. |
| F10 | 10 | Pompka spryskiwaczy szyby. |
| F11 | 10 | Automatyczna skrzynia biegów, jeśli występuje. |
| F12 | 10 | Sterownik poduszek powietrznych SRS. |
| F13 | 10 | Czujnik biegu neutralnego lub światła cofania, sterowanie podgrzewaniem paliwa i przekaźnik cofania w zależności od wersji. |
| F15 | 5 | Sterownik silnika ECM. |
Który bezpiecznik sprawdzić przy awarii?
Nie działa zapalniczka lub przednie gniazdo 12 V: w udokumentowanej konfiguracji kabiny sprawdź pozycję 30 (15 A). Gniazdo 12 V w bagażniku ma osobny numer 31 (15 A).
Radio nie włącza się: sprawdź pozycję 19 (15 A). W wersjach wyposażonych w fabryczny wzmacniacz audio osobne zabezpieczenie znajduje się pod numerem 23 (30 A).
Nie działają spryskiwacze: w kabinie sprawdź pozycję 32 (10 A), a pod maską F10 (10 A). Usterkę może powodować również pompka albo przewody.
Silnik nie uruchamia się: dla wersji z tą skrzynką F3 (20 A) dotyczy pompy paliwa, zaś F15 (5 A) sterownika silnika. W przypadku braku rozruchu sprawdź też akumulator i odpowiednie przekaźniki właściwe dla konkretnego silnika.
Nie działają wycieraczki przednie: w komorze silnika sprawdź F9 (30 A). Mechaniczne zablokowanie ramion wycieraczek i uszkodzenie silniczka także może spowodować awarię.
Nie pracuje klakson: w skrzynce kabinowej znajduje się pozycja 29 (20 A) oraz przekaźnik G.
Brak ogrzewania tylnej szyby: należy skontrolować pozycję 35 (40 A) i przekaźnik F.
Clio IV i Clio V – dlaczego numeracja jest inna?
W Renault Clio IV (2015-2016) zapalniczkę chroni pozycja 17, podczas gdy w powyższym zestawieniu Clio V jest to 30. Odmienna konstrukcja instalacji sprawia, że schematy tych generacji nie są zamienne.
Podobnie Renault Mégane IV (2016-2017) wykorzystuje inny system oznaczeń panelu kabinowego. Wszędzie pierwszeństwo ma oryginalna etykieta i instrukcja właściwego rocznika.
Zdjęcie główne: Renault Clio V, fot. Alexander-93, Wikimedia Commons, CC BY-SA 4.0; fotografia zmniejszona do 1280 px. Tabele numeracji i amperażu opracowano według rozpiski Renault Clio V 2020.
