Schemat bezpieczników Chevrolet Malibu 5 generacji (1997–2003) – skrzynki bezpieczników i przekaźników
Piąta generacja Chevroleta Malibu była produkowana w latach 1997–2003, a w tym czasie model przeszedł lifting. W tym artykule znajdziesz szczegółowy opis bezpieczników i przekaźników Chevroleta Malibu 5 gen., schematy skrzynek bezpieczników, ich lokalizacje oraz oznaczenia. Wyróżniono również bezpiecznik zapalniczki samochodowej. To zaraz obok Chevroleta Aveo oraz Sparka najcześćiej wyszukiwane schematy tego amerykańskiego producenta
Skrzynki bezpieczników w kabinie pasażerskiej
Lewa skrzynka bezpieczników (strona kierowcy)

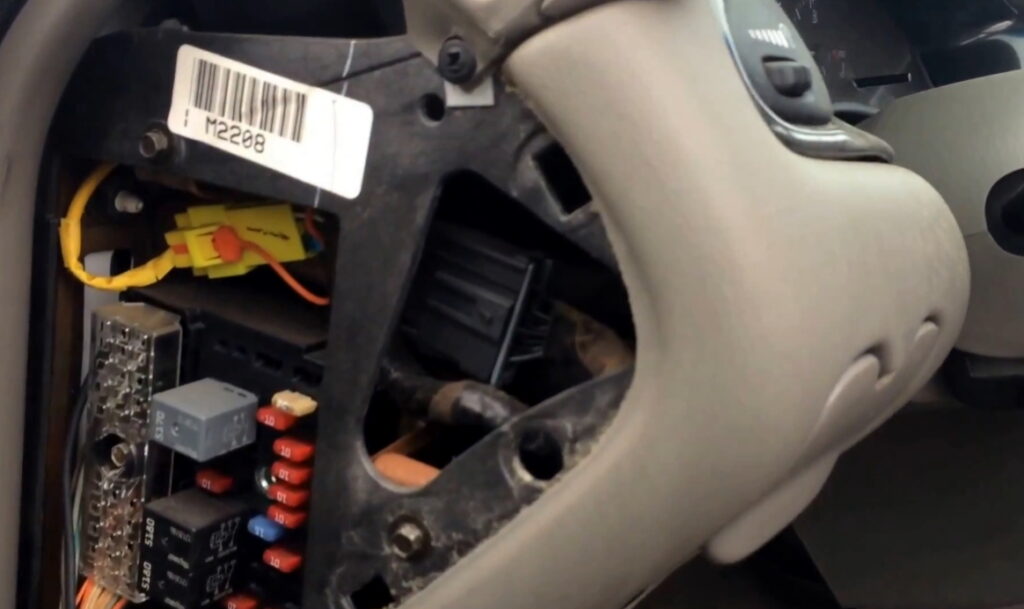

Pierwsza skrzynka bezpieczników i przekaźników znajduje się po lewej stronie deski rozdzielczej, za osłoną ochronną.

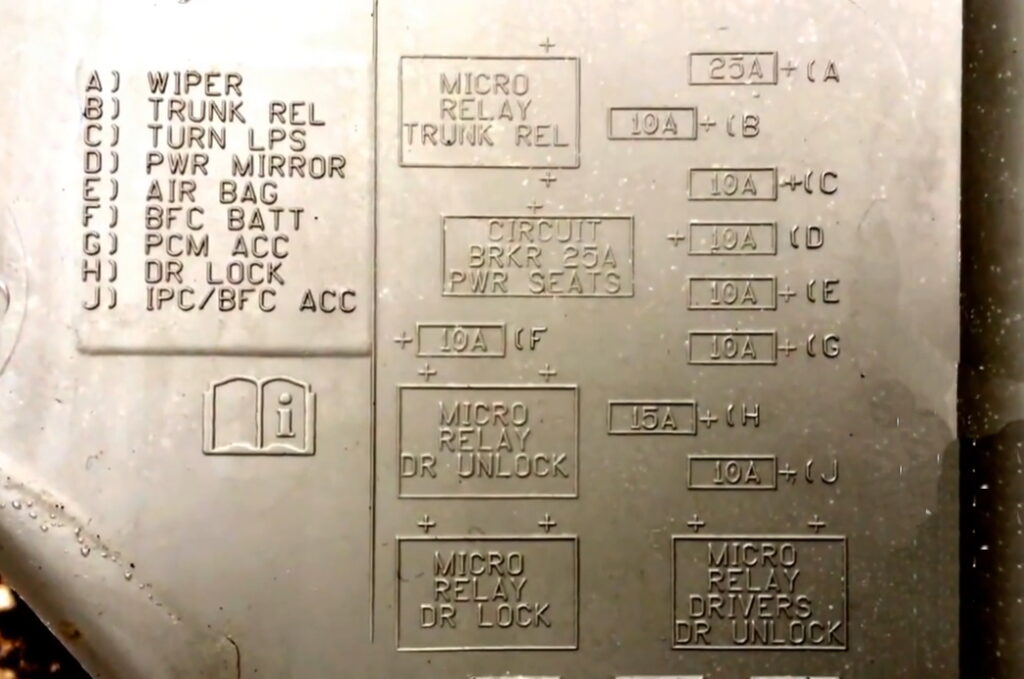

Sprawdź przyporządkowanie elementów na schemacie znajdującym się na odwrocie osłony ochronnej.

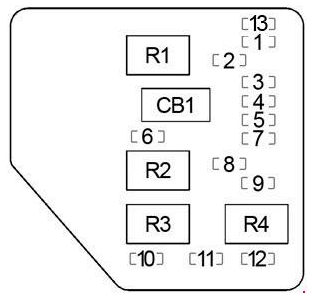

Schemat
Oznaczenia bezpieczników – lewa skrzynka (strona kierowcy)
| 1 | 25A – Wycieraczki szyby, przełącznik wielofunkcyjny |
| 2 | 10A – Zwalniacz klapy bagażnika, zdalny dostęp bezkluczykowy (RKE) |
| 3 | 10A – Kierunkowskazy |
| 4 | 10A – Lusterka elektryczne |
| 5 | 10A – Poduszka powietrzna (moduł diagnostyczny SDM) |
| 6 | 10A – Moduł sterowania nadwoziem (BCM) |
| 7 | 10A – Moduł sterowania układem napędowym (PCM) |
| 8 | 15A – Elektryczne zamki drzwi |
| 9 | 10A – Tablica wskaźników, moduł sterowania nadwoziem (BCM) |
| 10 | 15A – Światła stopu |
| 11 | 10A – Światła awaryjne |
| 12 | 10A – Klimatyzacja, tablica wskaźników, złącze diagnostyczne OBD |
| 13 | 10A – Radio |
| Przekaźniki | |
| R1 | Zwalniacz klapy bagażnika |
| R2 | Elektryczne zamki drzwi (odblokowanie) |
| R3 | Elektryczne zamki drzwi (blokowanie) |
| R4 | Odblokowanie drzwi kierowcy |
| Bezpiecznik automatyczny (circuit breaker) | |
| CB1 | Elektryczna regulacja fotela |
Prawa skrzynka bezpieczników (strona pasażera)

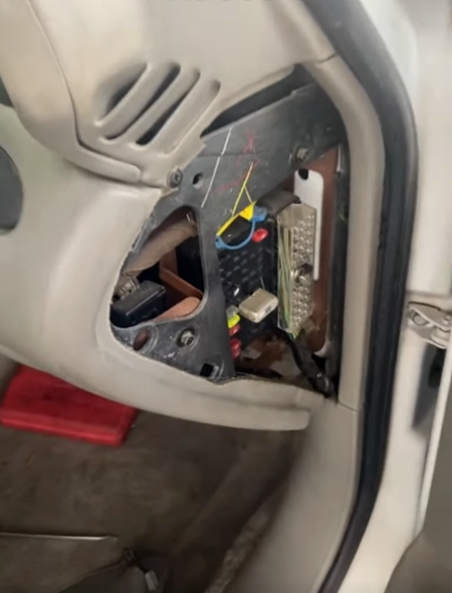

Druga skrzynka bezpieczników i przekaźników umieszczona jest po prawej stronie deski rozdzielczej, za osłoną ochronną.

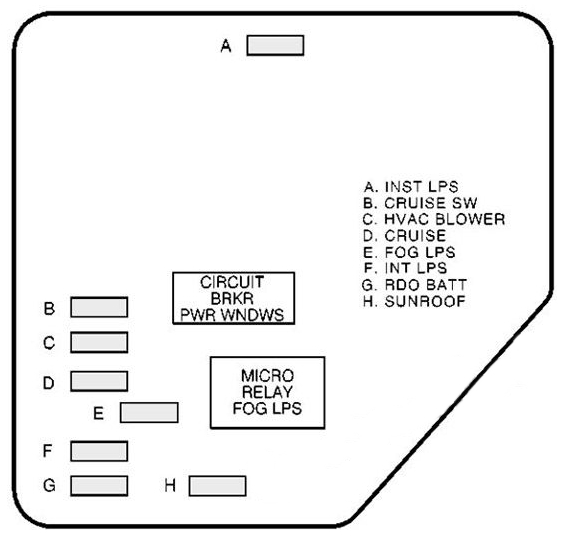

Schemat
Oznaczenia bezpieczników – prawa skrzynka (strona pasażera)
| A | Podświetlenie deski rozdzielczej, regulator jasności (dimmer) |
| B | Przełączniki tempomatu |
| C | Układ klimatyzacji |
| D | Tempomat |
| E | Światła przeciwmgielne |
| F | Oświetlenie wnętrza, moduł sterowania funkcjami nadwozia |
| G | Radio |
| H | Szyberdach |
| CIRCUIT BRKR PWR WNDWS | Elektryczne szyby (bezpiecznik automatyczny) |
| MICRO RELAY FOG LPS | Przekaźnik świateł przeciwmgielnych |

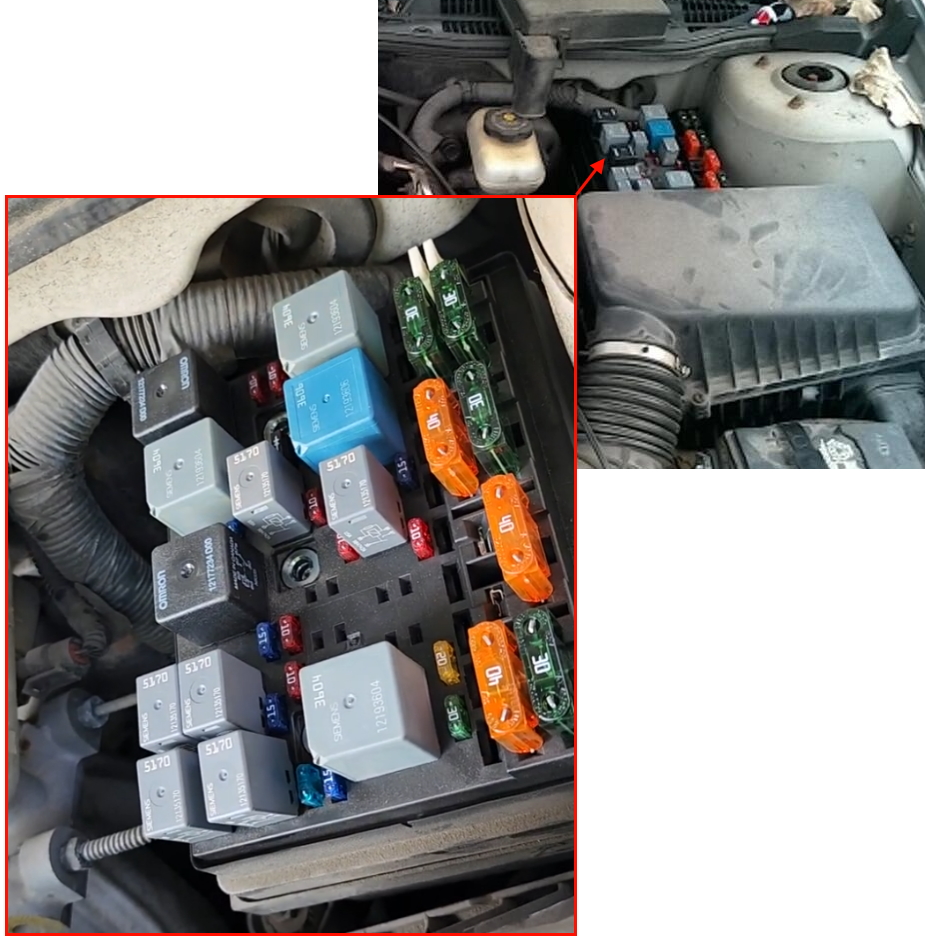

Skrzynka bezpieczników w komorze silnika
Główna skrzynka bezpieczników i przekaźników silnikowych zlokalizowana jest pod maską, po lewej stronie, w pobliżu akumulatora.

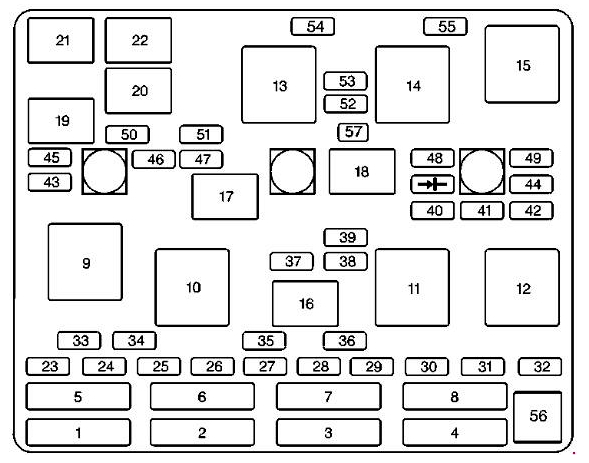

Schemat
Oznaczenia bezpieczników – komora silnika
| 1 | 30A – Stacyjka (zamek zapłonu) |
| 2 | 30A – Skrzynka kabinowa prawa (bezpieczniki: 1, 5, 6) / 40A – Skrzynka kabinowa lewa (bezpieczniki: 2, 4, 8, CB1) |
| 3 | 30A – Skrzynka kabinowa lewa (bezpieczniki: 6, 10, 11, 12) |
| 4 | 50A – Układ ABS / 30A – Skrzynka kabinowa prawa (bezpieczniki: 1, 5, 6) |
| 5 | 40A – Stacyjka (zamek zapłonu) |
| 6 | 30A – Pompa powietrza |
| 7 | 40A – Skrzynka kabinowa lewa (bezpieczniki: 2, 4, 8, CB1) / 40A – Układ ABS |
| 8 | 30A – Wentylator chłodnicy nr 1 (lewy) |
| 23–32 | – (wolne) |
| 33 | 30A – Ogrzewanie tylnej szyby |
| 34 | 20A – Zapalniczka samochodowa, gniazda akcesoriów 12V |
| 35 | 10A – Alternator / 10A – Układ ABS |
| 36 | 15A – Układ ABS |
| 37 | 10A – Sprężarka klimatyzacji, moduł sterowania nadwoziem (BCM) |
| 38 | 10A – Automatyczna skrzynka biegów (transaxle) |
| 39 | 10A – Moduł sterowania układem napędowym (PCM), zapłon |
| 40 | 10A – Układ ABS, przekaźnik ABS |
| 41 | 10A – Moduł sterowania zapłonem |
| 42 | 10A – Światła cofania, układ blokady dźwigni selektora automatycznej skrzynki biegów |
| 43 | 15A – Klakson |
| 44 | 10A – Moduł PCM, czujnik masowego przepływu powietrza (MAF) |
| 45 | 15A – Światła postojowe |
| 46 | 10A – Układ klimatyzacji, siłownik temperatury powietrza, przekaźnik świateł DRL, przekaźnik ogrzewania tylnej szyby |
| 47 | 10A – Zawór oczyszczania kanistra EVAP, elektrozawór odpowietrzający kanistra EVAP, moduł PCM, podgrzewane sondy lambda |
| 48 | 15A – Przekaźnik pompy paliwa, wtryskiwacze paliwa |
| 49 | 10A – Alternator |
| 50 | 15A – Prawy reflektor |
| 51 | 15A – Lewy reflektor, przekaźnik automatycznego sterowania światłami |
| 52 | 15A – Wentylator chłodnicy nr 2 (prawy) |
| 53 | 30A – Przekaźnik dmuchawy nawiewu |
| 54 | – (wolny) |
| 55 | 15A – Wentylator chłodnicy nr 2 (prawy) |
| 56 | Wyciągacz bezpieczników |
| 57 | Punkt testowy obrotomierza (diagnostyka) |
| Przekaźniki | |
| 9 | Ogrzewanie tylnej szyby |
| 10 | – (brak) |
| 11 | Układ ABS |
| 12 | Wentylator chłodnicy nr 1 |
| 13 | Dmuchawa nawiewu |
| 14 | Wentylator chłodnicy nr 2 |
| 15 | Wentylator chłodnicy |
| 16 | Sprężarka klimatyzacji |
| 17 | – (brak) |
| 18 | Pompa paliwa |
| 19 | Automatyczne sterowanie światłami |
| 20 | Automatyczne sterowanie światłami |
| 21 | Klakson |
| 22 | Światła do jazdy dziennej (DRL) |
| Bezpiecznik automatyczny (circuit breaker) | |
| CB1 | Elektryczne szyby |
