Subaru Impreza (2005) – bezpieczniki schemat
Subaru Impreza (2005) – schemat skrzynki bezpieczników
Rok produkcji: 2005

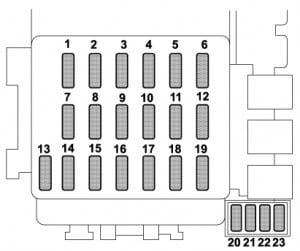

Panel bezpieczników umieszczony za tacą na monety
| Bezpiecznik | Prąd amperowy [A] | Obwód |
| 1 | 15 | Wentylator nagrzewnicy |
| 2) | 15 | Wentylator nagrzewnicy |
| 3) | 15 | Zamek drzwi z napędem elektrycznym, Zdalne wejście bezkluczykowe |
| 4 | 20 | Zapalniczka, zdalnie sterowane lusterka wsteczne |
| 5 | 10 | Światło tylne, światło postojowe |
| 6 | 15 | Poduszka powietrzna SRS |
| 7 | 15 | Światła przeciwmgielne |
| 8 | 20 | Elektrozawór ABS |
| 9 | 15 | Radio |
| 10 | – | – |
| 11 | 15 | Układ zapłonowy silnika, poduszka powietrzna SRS, układ sterowania AT |
| 12 | 10 | Kontrola jasności oświetlenia |
| 13 | 10 | Kombinowany miernik, lampa SRS |
| 14 | 10 | Wycieraczka i spryskiwacz tylnej szyby |
| 15 | 30 | Wycieraczka i spryskiwacz przedniej szyby |
| 16 | 20 | Światła hamowania |
| 17 | 15 | Klimatyzator |
| 18 | 15 | Światło cofania, tempomat |
| 19 | 20 | Podgrzewacz lustra |
| 20 | – | – |
| 21 | – | – |
| 22 | 10 | Zapłon ABS |
| 23 | 20 | Gniazdko zasilania akcesoriów (ładunek), Ogrzewanie siedzenia |

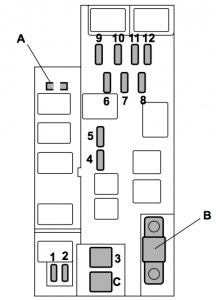

Panel bezpieczników umieszczony w komorze silnika
| Bezpiecznik | Prąd amperowy [A] | Konsument |
| 1 | 20 | Wentylator chłodnicy (główny) |
| 2) | 20 | Wentylator chłodnicy (Sub) |
| 3) | 30 | Silnik ABS |
| 4 | 20 | Odmgławiacz tylnej szyby |
| 5 | 15 | Ostrzeżenie o zagrożeniu, kierunkowskaz, klakson |
| 6 | 15 | Kierunkowskazy |
| 7 | 10 | Jednostka sterująca automatycznej skrzyni biegów |
| 8 | 10 | Alternator |
| 9 | 15 | Reflektor (prawa strona) |
| 10 | 15 | Reflektor (lewa strona) |
| 11 | 20 | Włącznik oświetlenia |
| 12 | 15 | Zegar, oświetlenie wewnętrzne |
| ZA | – | Gniazdo FWD (oprócz modelu Turbo) |
| b | – | Główny bezpiecznik |
| do | – | Czujnik silnika (modele bez turbo) |
