Suzuki Ignis III z 2021 roku ma dwie skrzynki bezpieczników – jedną pod maską, obok akumulatora, i drugą pod deską rozdzielczą po stronie kierowcy. Fabryczna polska instrukcja Suzuki, wydanie z lutego 2021 roku, pokazuje dwie różne numeracje skrzynki silnikowej. Silniki K12C/K12M mają 36 pozycji, a K12D ma 35 pozycji. W kabinie występuje 38 pozycji. Wykazy obejmują wszystkie miejsca, także nieobsadzone, z amperażem i oznaczeniami funkcji.
Lokalizacja skrzynek
Komora silnika: skrzynka znajduje się w pobliżu akumulatora, pod pokrywą z tworzywa. Po wyłączeniu zapłonu i odbiorników unieś maskę, odszukaj zamykaną osłonę zespołu bezpieczników i zwolnij jej zaczepy. Położenie skrzynki jest wspólne dla wymienionych wersji silnikowych, ale układ i numery poszczególnych gniazd nie są identyczne.
Wnętrze: panel umieszczono pod deską rozdzielczą po stronie kierowcy. Dostęp do zabezpieczeń uzyskuje się od dołu deski. Na pokrywie znajdują się informacje o dopuszczalnym amperażu i obsadzie, które należy sprawdzić dla konkretnego auta.

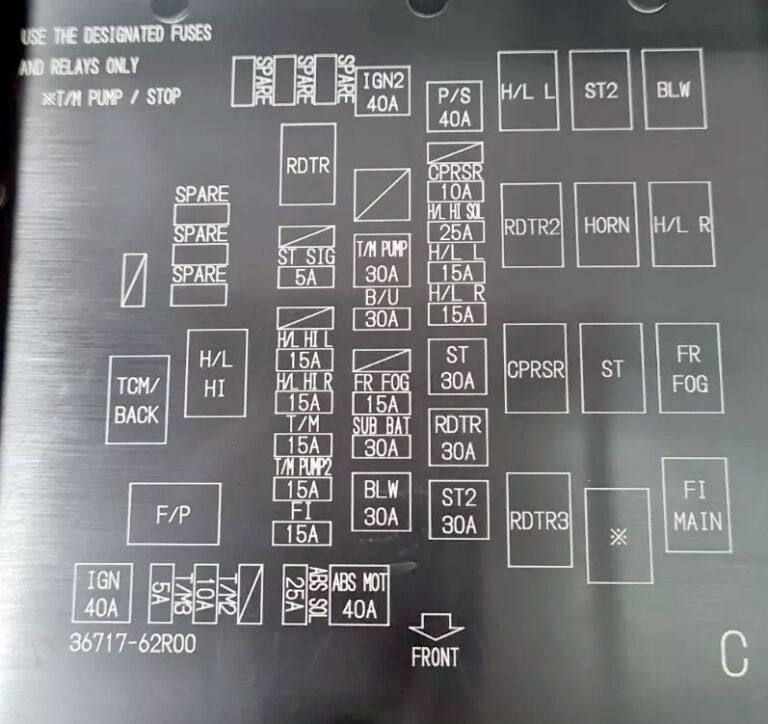

Komora silnika – K12C i K12M – pełna tabela 36 pozycji
Ta wersja ma pięć głównych obwodów topikowych FL1-FL5 i dalsze pozycje, obejmujące m.in. rozrusznik, wentylator chłodnicy, ABS, reflektory i dmuchawę. Fabryczny schemat dla tej odmiany jest oznaczony 73SB011/73SB012. Numer 12 oznacza rozrusznik (30 A), 13 wentylator chłodnicy (30 A), 22 dmuchawę (30 A), a pozycje 31 i 32 układ ABS. Dodatkowe miejsca dla CVT i automatycznego zatrzymywania silnika występują wyłącznie w odpowiednich wariantach.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 120 | FL1 – główne zasilanie instalacji |
| 2 | 100 | FL2 – główne zasilanie instalacji |
| 3 | 80 | FL3 – główne zasilanie instalacji |
| 4 | 100 | FL4 – główne zasilanie instalacji |
| 5 | 50 | FL5 – główne zasilanie instalacji |
| 6 | 40 | Elektryczne wspomaganie kierownicy |
| 7 | – | Wolna pozycja – brak przypisanego obwodu |
| 8 | 10 | Sprężarka klimatyzacji |
| 9 | 25 | Światła drogowe – wersje z automatycznym włączaniem świateł |
| 10 | 15 | Lewy reflektor |
| 11 | 15 | Prawy reflektor |
| 12 | 30 | Rozrusznik |
| 13 | 30 | Wentylator chłodnicy |
| 14 | 30 | Rozrusznik 2 – wersje CVT z funkcją automatycznego zatrzymywania silnika |
| 15 | 40 | Zasilanie stacyjki – obwód 2 |
| 16 | – | Wolna pozycja – brak przypisanego obwodu |
| 17 | – | Wolna pozycja – brak przypisanego obwodu |
| 18 | 30 | Zasilanie rezerwowe |
| 19 | – | Wolna pozycja – brak przypisanego obwodu |
| 20 | 15 | Przednie światła przeciwmgielne – gdy zamontowane |
| 21 | – | Wolna pozycja – brak przypisanego obwodu |
| 22 | 30 | Dmuchawa nawiewu |
| 23 | – | Wolna pozycja – brak przypisanego obwodu |
| 24 | 5 | Obwód sterujący rozrusznika |
| 25 | – | Wolna pozycja – brak przypisanego obwodu |
| 26 | 15 | Lewe światło drogowe – wersje z automatycznymi światłami |
| 27 | 15 | Prawe światło drogowe – wersje z automatycznymi światłami |
| 28 | 15 | Sterowanie przekładnią CVT (T/M) |
| 29 | 15 | Pompa przekładni T/M 2 – CVT z automatycznym zatrzymywaniem silnika |
| 30 | 15 | Wtrysk paliwa |
| 31 | 40 | Zasilanie siłownika układu ABS |
| 32 | 25 | Elektrozawory układu ABS |
| 33 | – | Wolna pozycja – brak przypisanego obwodu |
| 34 | – | Wolna pozycja – brak przypisanego obwodu |
| 35 | – | Wolna pozycja – brak przypisanego obwodu |
| 36 | 40 | Zasilanie stacyjki |

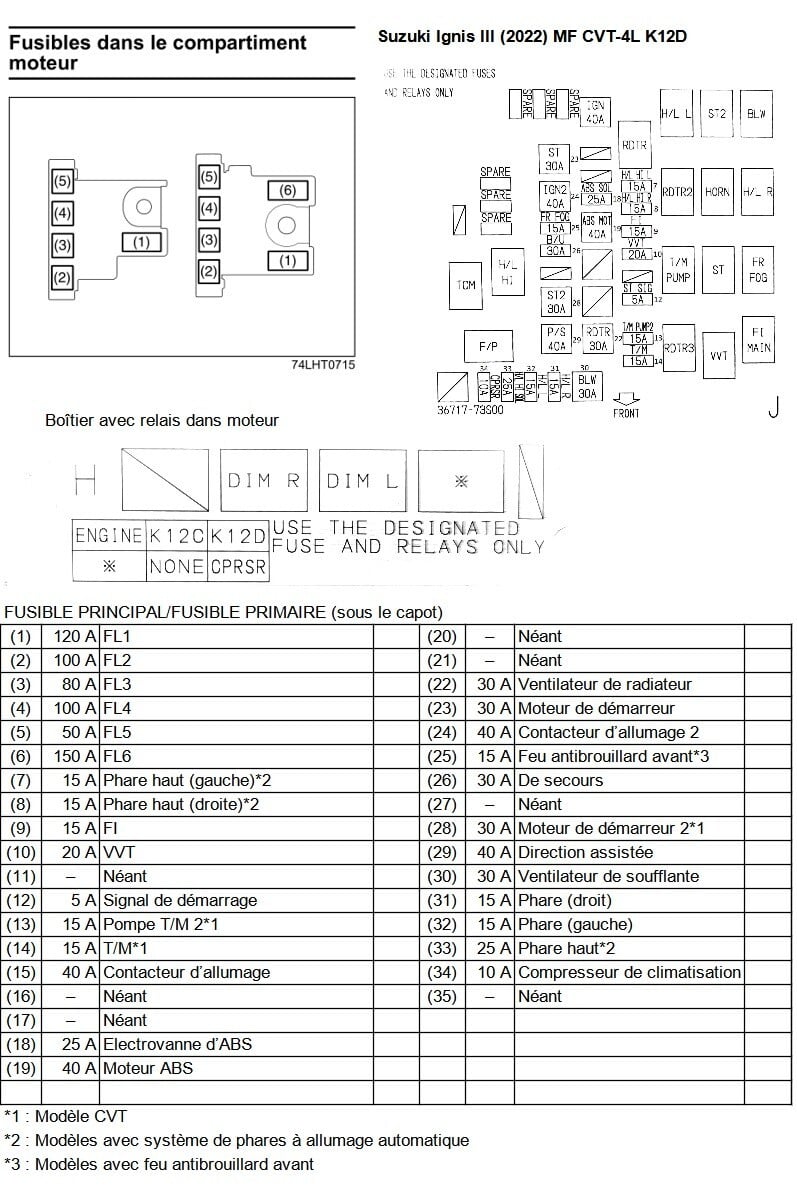

Komora silnika – K12D – pełna tabela 35 pozycji
W układzie K12D występuje również szóste zabezpieczenie główne FL6 150 A, a bezpieczniki wielu odbiorników zajmują inne numery niż w K12C/K12M. Fabryczny rysunek tej wersji ma oznaczenie 73SB013/73SB014. Tutaj pozycja 23 (30 A) to rozrusznik, 22 (30 A) wentylator chłodnicy, 30 (30 A) dmuchawa, a 18 i 19 obejmują ABS. Nie wolno szukać tych elementów według tabeli dla K12C/K12M.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 120 | FL1 – główne zasilanie instalacji |
| 2 | 100 | FL2 – główne zasilanie instalacji |
| 3 | 80 | FL3 – główne zasilanie instalacji |
| 4 | 100 | FL4 – główne zasilanie instalacji |
| 5 | 50 | FL5 – główne zasilanie instalacji |
| 6 | 150 | FL6 – główny obwód zasilający |
| 7 | 15 | Lewe światło drogowe – wersje z automatycznymi światłami |
| 8 | 15 | Prawe światło drogowe – wersje z automatycznymi światłami |
| 9 | 15 | Wtrysk paliwa |
| 10 | 20 | Układ zmiennych faz rozrządu VVT |
| 11 | – | Wolna pozycja – brak przypisanego obwodu |
| 12 | 5 | Obwód sterujący rozrusznika |
| 13 | 15 | Pompa T/M 2 – wariant CVT |
| 14 | 15 | Sterowanie przekładnią T/M – wariant CVT |
| 15 | 40 | Zasilanie stacyjki |
| 16 | – | Wolna pozycja – brak przypisanego obwodu |
| 17 | – | Wolna pozycja – brak przypisanego obwodu |
| 18 | 25 | Elektrozawory ABS |
| 19 | 40 | Zasilanie siłownika ABS |
| 20 | – | Wolna pozycja – brak przypisanego obwodu |
| 21 | – | Wolna pozycja – brak przypisanego obwodu |
| 22 | 30 | Wentylator chłodnicy |
| 23 | 30 | Rozrusznik |
| 24 | 40 | Zasilanie stacyjki – obwód 2 |
| 25 | 15 | Przednie światła przeciwmgielne – gdy zamontowane |
| 26 | 30 | Zasilanie rezerwowe |
| 27 | – | Wolna pozycja – brak przypisanego obwodu |
| 28 | 30 | Rozrusznik 2 – wersje CVT |
| 29 | 40 | Elektryczne wspomaganie kierownicy |
| 30 | 30 | Dmuchawa nawiewu |
| 31 | 15 | Prawy reflektor |
| 32 | 15 | Lewy reflektor |
| 33 | 25 | Światła drogowe – wersje z automatycznymi światłami |
| 34 | 10 | Sprężarka klimatyzacji |
| 35 | – | Wolna pozycja – brak przypisanego obwodu |

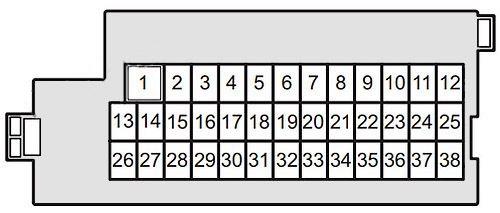

Skrzynka w kabinie – schemat i pełna tabela 38 pozycji
Panel zabezpiecza wyposażenie kabiny, systemy nadwozia, radio, elektryczne szyby, wycieraczki, oświetlenie i gniazdo 12 V. Numeracja jest podana w fabrycznym rysunku 80P0185. Pozycja 32 (15 A) odpowiada obwodowi akcesoriów ACC-2, obejmującemu gniazdo zasilania; pozycja 23 (15 A) – klaksonowi, a 37 (25 A) – przednim wycieraczkom.
Skrzynka kabinowa – komplet 38 numerowanych pozycji według fabrycznego rysunku 80P0185.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 30 | Elektryczne podnośniki szyb |
| 2 | 10 | Zespół wskaźników |
| 3 | 15 | Cewka zapłonowa |
| 4 | 5 | Obwód sygnałowy stacyjki IG1-2 |
| 5 | 20 | Dźwignia skrzyni biegów |
| 6 | – | Wolna pozycja – brak przypisanego obwodu |
| 7 | – | Wolna pozycja – brak przypisanego obwodu |
| 8 | 20 | Centralny zamek |
| 9 | 15 | Elektryczna blokada kierownicy |
| 10 | 10 | Światła awaryjne |
| 11 | 5 | Sterownik systemu automatycznego zatrzymywania silnika |
| 12 | 10 | Tylne światło przeciwmgielne |
| 13 | 5 | Sterownik ABS / ESP |
| 14 | 15 | Podgrzewanie foteli |
| 15 | 5 | Obwód sygnałowy stacyjki IG1-3 |
| 16 | 10 | Oświetlenie wnętrza – obwód 2 |
| 17 | 5 | Oświetlenie wnętrza |
| 18 | 15 | Radioodtwarzacz |
| 19 | 5 | Obwód sterownika CONT |
| 20 | 5 | Sygnał kluczyka – obwód 2 |
| 21 | 20 | Wyłącznik czasowy podnośników szyb |
| 22 | 5 | Sygnał kluczyka |
| 23 | 15 | Klakson |
| 24 | 5 | Lewe tylne światło pozycyjne |
| 25 | 10 | Tylne światła pozycyjne |
| 26 | 10 | Poduszki powietrzne |
| 27 | 10 | Obwód sygnałowy stacyjki IG1 |
| 28 | 10 | Światło cofania |
| 29 | 5 | Obwód ACC-3 |
| 30 | 20 | Ogrzewanie tylnej szyby |
| 31 | 10 | Podgrzewanie lusterek zewnętrznych |
| 32 | 15 | Gniazdo akcesoriów 12 V (ACC-2) |
| 33 | 5 | Obwód ACC, zasilanie akcesoriów |
| 34 | 10 | Tylna wycieraczka |
| 35 | 5 | Obwód sygnałowy stacyjki IG2 |
| 36 | 15 | Pompa spryskiwaczy |
| 37 | 25 | Wycieraczki przedniej szyby |
| 38 | 10 | Światła hamowania STOP |
Różnice silników i wyposażenia
Numeracja K12D nie jest zamienna z numeracją K12C/K12M. W instrukcji występują oznaczenia T/M dla przekładni CVT i pozycje przeznaczone dla samochodów z automatycznym wstrzymywaniem pracy silnika, automatycznym oświetleniem i przednimi światłami przeciwmgielnymi. Rysunku skrzynki dla jednej odmiany nie należy używać do identyfikowania gniazd w drugiej. Powyższe dwie tabele silnikowe są rozdzielone właśnie z tego powodu. Fabryczna instrukcja obejmuje ponadto podzespoły zależne od rynku i konfiguracji.
Źródła danych
Suzuki Motor Poland, Suzuki Ignis III, instrukcja obsługi, wydanie luty 2021, nr katalogowy 99999-SD-43, rozdział 7 „Przeglądy i obsługa okresowa”, strony 7-37 do 7-41. Dane pozycji 1-36 (K12C/K12M), 1-35 (K12D) i 1-38 (kabina) oraz wartości amperażu zestawiono według wykazów producenta.
