Suzuki SX4 S-Cross zadebiutował w 2013 roku jako następca wcześniejszego SX4. W polskich materiałach spotyka się nazwy „Suzuki SX4 S-Cross” i „Suzuki S-Cross” – w przypadku samochodu z lat 2013-2021 oznaczają tę samą linię modelową. Nie należy jej mylić z pierwszym Suzuki SX4 2006-2013 ani z nowym S-Cross zaprezentowanym pod koniec 2021 roku.
Poniższe schematy przedstawiają jedną z instalacji stosowanych w SX4 S-Cross pierwszej serii, w tym odmiany z silnikami wysokoprężnymi oznaczonymi D13A i D16AA. Wartości bezpieczników głównych, układ sterowania silnikiem oraz obsada wybranych pól mogą różnić się między wersjami benzynowymi i dieslami, przed i po modernizacji z 2016 roku. Nie należy używać tych tabel jako uniwersalnej rozpiski dla wszystkich egzemplarzy z lat 2013-2021 bez porównania numeracji z własnym autem.

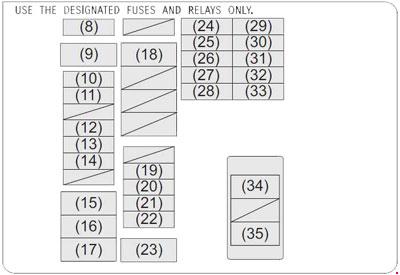

Bezpieczniki w komorze silnika
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 60 | FL7 |
| 2 | 80 | FL6 |
| 3 | 100 | FL5 |
| 4 | 80 | FL4 |
| 5 | 100 | FL3 |
| 6 | 100 | FL2 |
| 7 | 120 | FL1 |
| 8 | 7.5 | Sygnał zapłonu-1 2 (D16AAA) |
| 9 | 30 | Wentylator chłodnicy 2 |
| 10 | 20 | Przednie światło przeciwmgielne |
| 11 | 7.5 | Światło główne 2 |
| 12 | 25 | Moduł sterujący ABS |
| 13 | 25 | Światła główne |
| 14 | 30 | Światła awaryjne |
| 15 | 40 | Przełącznik zapłonu |
| 16 | 40 | Silnik ABS |
| 17 | 30 | Uruchomienie silnika |
| 18 | 30 | Wentylator chłodnicy |
| 19 | 30 | FI główny |
| 20 | 20 | Pompa paliwa |
| 21 | 10 | Sprężarka powietrza |
| 22 | 7.5 | ECM (D13A) |
| 23 | 30 | Dmuchawa |
| 24 | 10 | FI 2 (D13A) |
| 25 | 20 | INJ DRV (D13A) |
| 26 | 7.5 | Sygnał startowy |
| 27 | 15 | Światło główne (lewe) |
| 28 | 15 | Światło główne wysokie (lewe) |
| 29 | 7.5 | FI 2 (D16AA) |
| 30 | 20 | INJ DRV (D16AA) |
| 31 | 15 | FI 3 (D16AA) |
| 32 | 15 | Światło główne (prawe) |
| 33 | 15 | Światło główne wysokie (prawe) |
| 34 | 50 | Przełącznik zapłonu 2 |
| 35 | 50 | Bateria |
Bezpieczniki pod deską rozdzielczą
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Nieużywane |
| 2 | 20 | Licznik czasu okna zasilania |
| 3 | 15 | Blokada układu kierowniczego |
| 4 | 20 | Tylny odmgławiacz |
| 5 | 20 | Szyberdach |
| 6 | 10 | DRL |
| 7 | 10 | Podgrzewane lustro |
| 8 | 7.5 | Sygnał startowy |
| 9 | 15 | Gniazdo akcesoriów 2 |
| 10 | 30 | Okno elektryczne |
| 11 | 10 | Światła awaryjne |
| 12 | 7.5 | BCM |
| 13 | 15 | Cewka zapłonowa |
| 14 | 10 | Moduł sterujący ABS |
| 15 | 15 | Gniazdo dodatkowe |
| 16 | 10 | Sterownik A-STOP |
| 17 | 15 | Klakson |
| 18 | 10 | Światło stopu |
| 19 | 10 | Poduszka powietrzna |
| 20 | 10 | Światło rezerwowe |
| 21 | 15 | Wycieraczka / spryskiwacz |
| 22 | 30 | Wycieraczka przednia |
| 23 | 10 | Światło kopułkowe |
| 24 | 15 | 4WD |
| 25 | 7.5 | Lampa przeciwmgielna RR |
| 26 | – | Nieużywane |
| 27 | 7.5 | Sygnał zapłonu-1 |
| 28 | 15 | Radio 2 |
| 29 | 10 | Gniazdo akcesoriów 3 |
| 30 | 15 | Radio |
| 31 | 10 | Lampa tylna |
| 32 | 20 | D/L |
| 33 | 7.5 | tempomat |
| 34 | 10 | Licznik |
| 35 | 7.5 | Sygnał zapłonu-2 |
| 36 | 20 | Podgrzewacz siedzisk |
Różnice wyposażenia: w fabrycznej instrukcji Suzuki SX4 S-Cross 2015 wartości głównych bezpieczników FL7, FL6, FL2 i FL1 zależą od wariantu silnika ZI lub ZS. Pozycje dla diesli D13A/D16AA nie muszą być obsadzone w samochodzie benzynowym, a nowsze wersje Boosterjet i mild hybrid wymagają osobnej weryfikacji. Źródło porównawcze: Suzuki, instrukcja obsługi SX4 S-Cross 2015, rozdział 7 „Bezpieczniki”.
