Volkswagen Passat B3 z lat 1988-1993
Passat

Volkswagen Passat B3 (1988-1993) – bezpieczniki i przekaźniki

Opublikowano:  | Aktualizacja:  | Autor:

Volkswagen Passat B3 (Typ 35i) z lat 1988-1993 ma główny panel bezpieczników i przekaźników pod deską rozdzielczą po stronie kierowcy. Poniżej znajduje się kompletna numeracja 22 bezpieczników, pozycje przekaźników R1-R24 oraz najczęściej szukane obwody: zapalniczka, radio, pompa paliwa, wycieraczki, dmuchawa i światła.

Rozpiska dotyczy Passata B3. Wcześniejszy Volkswagen Passat B2 korzysta z innego układu, dlatego nie należy zamieniać tych tabel między generacjami.

Gdzie znajduje się skrzynka bezpieczników w Passacie B3?

Główny panel znajduje się w dolnej części deski rozdzielczej po stronie kierowcy. Dostęp uzyskuje się po zdjęciu dolnej półki/osłony. W jednym zespole umieszczono rząd bezpieczników oraz podstawowe przekaźniki, natomiast część dodatkowych przekaźników i zabezpieczeń znajduje się nad panelem.

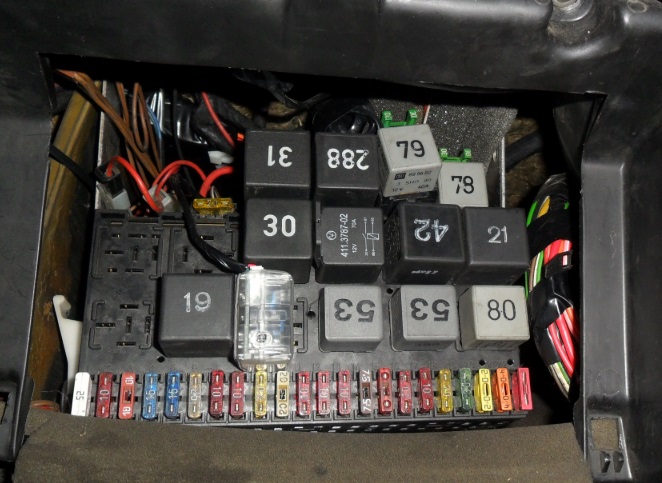

Rzeczywisty panel bezpieczników i przekaźników Volkswagen Passat B3 pod deską rozdzielczą
Główny panel bezpieczników i przekaźników Passata B3. Obsada przekaźników zależy od wersji wyposażenia.

Schemat bezpieczników i przekaźników

Bezpieczniki są ponumerowane od 1 do 22. Podstawowe gniazda przekaźników na panelu mają pozycje R1-R12, a dodatkowy rząd nad panelem odpowiada pozycjom R13-R24. Obsada przekaźników zależy od silnika, skrzyni biegów, ABS, klimatyzacji, wyposażenia oraz rynku sprzedaży.

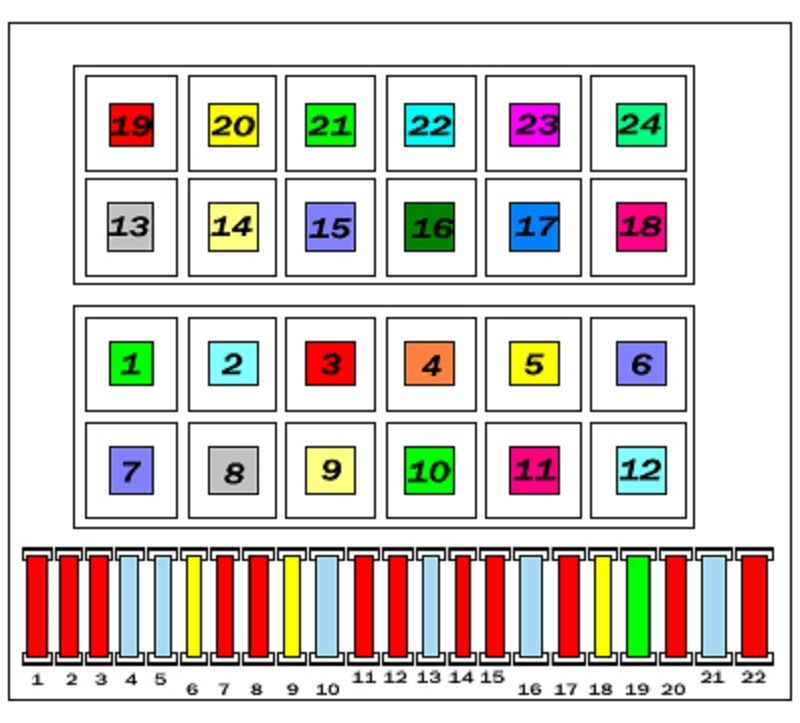

Schemat rozmieszczenia 22 bezpieczników i pozycji przekaźników R1-R24 Volkswagen Passat B3
Numeracja 22 bezpieczników oraz pozycji R1-R24 w panelu Volkswagena Passata B3.

Najczęściej szukane bezpieczniki

Obwód Bezpiecznik / pozycja Wartość
Zapalniczka 21 15 A
Radio 22 10 A
Pompa paliwa i grzałka sondy lambda 18 20 A
Przekaźnik pompy paliwa R12 zależnie od wersji
Wycieraczka i spryskiwacz przedniej szyby 5 15 A
Praca przerywana wycieraczek R8 przekaźnik
Dmuchawa świeżego powietrza 6 20 A
Ogrzewanie tylnej szyby 9 20 A
Światła mijania lewe / prawe 1 / 2 10 A / 10 A
Światła drogowe lewe / prawe 11 / 12 10 A / 10 A
Światła stopu 20 10 A

Pełna tabela bezpieczników Volkswagen Passat B3

PozycjaAmperaż [A]Chroniony obwód / funkcja
1 10 Lewy reflektor – światło mijania.
2 10 Prawy reflektor – światło mijania.
3 10 Oświetlenie zestawu wskaźników i tablicy rejestracyjnej.
4 15 Wycieraczka tylnej szyby – wersja Variant/kombi.
5 15 Wycieraczka i spryskiwacz przedniej szyby.
6 20 Dmuchawa świeżego powietrza.
7 10 Prawe światła pozycyjne i tylne.
8 10 Lewe światła pozycyjne i tylne.
9 20 Ogrzewanie tylnej szyby.
10 15 / – Światła przeciwmgielne w części wersji; w niektórych rozpiskach rynkowych pozycja jest niewykorzystana.
11 10 Lewy reflektor – światło drogowe.
12 10 Prawy reflektor – światło drogowe.
13 10 / 15 Klakson. W dokumentacji dla poszczególnych wersji występują wartości 10 A i 15 A.
14 10 / 15 Światła cofania i podgrzewane dysze spryskiwaczy. Wartość zależy od wersji.
15 10 Układ odcięcia paliwa przy hamowaniu silnikiem / podtrzymanie pracy pompy paliwa – zależnie od wersji silnikowej.
16 15 Oświetlenie zestawu wskaźników i schowka.
17 10 Światła awaryjne.
18 20 Pompa paliwa i grzałka sondy lambda.
19 30 Wentylator chłodnicy i obwód przekaźnika klimatyzacji.
20 10 Światła stopu.
21 15 Oświetlenie wnętrza, zapalniczka i zegar cyfrowy.
22 10 Radio.

Uwaga: przy pozycjach 10, 13 i 14 występują różnice pomiędzy rocznikami, rynkami i wyposażeniem. Jeżeli wartość na panelu konkretnego samochodu różni się od tabeli, należy stosować wartość przewidzianą dla danego egzemplarza, a nie montować bezpiecznika o wyższym amperażu.

Przekaźniki i dodatkowe zabezpieczenia R1-R24

Pozycje R1-R12 na głównym panelu

Pozycja Funkcja
R1 Przekaźnik klimatyzacji.
R2 Przekaźnik wycieraczki tylnej szyby – Variant/kombi.
R3 Wolne miejsce.
R4 Przekaźnik odciążenia zasilania.
R5 Sterownik kontroli niskiego poziomu płynu chłodzącego.
R6 Przekaźnik świateł awaryjnych.
R7 Układ spryskiwaczy reflektorów w wersjach kanadyjskich; w innych wersjach zwykle wolne miejsce.
R8 Przekaźnik pracy przerywanej wycieraczek i spryskiwaczy.
R9 Sterownik ostrzegania o niezapiętych pasach – zależnie od rynku.
R10 Wolne miejsce.
R11 Przekaźnik klaksonu.
R12 Przekaźnik pompy paliwa.

Pozycje R13-R24 nad głównym panelem

Górne pozycje nie są wyłącznie przekaźnikami – część z nich mieści bezpieczniki lub wyłączniki obwodów wyposażenia dodatkowego.

Pozycja Funkcja
R13 Zabezpieczenie świateł cofania – automatyczna skrzynia biegów.
R14 Sterownik pracy wentylatora chłodnicy po wyłączeniu silnika.
R15 Przekaźnik pompy hydraulicznej ABS.
R16 Przekaźnik ABS.
R17 Wolne miejsce.
R18 Wolne miejsce.
R19 Przekaźnik klimatyzacji.
R20 Przekaźnik blokady rozrusznika / świateł cofania.
R21 Zabezpieczenie pompy hydraulicznej ABS / zabezpieczenie szyb elektrycznych.
R22 Zabezpieczenie zaworów ABS.
R23 Zabezpieczenie tempomatu / automatycznego systemu pasa barkowego w wybranych wersjach rynkowych.
R24 Wolne miejsce.

Złącza z tyłu panelu bezpieczników i przekaźników

Oznaczenia są przydatne przy diagnostyce instalacji i pracy z fabrycznymi schematami elektrycznymi. Kolor oraz wykorzystanie części złączy mogą różnić się w zależności od wyposażenia i rynku.

Oznaczenie Wiązka / funkcja
A1 Wiązka reflektorów – żółta.
A2 Wiązka reflektorów – żółta.
B Wolne.
C Wiązka reflektorów – żółta.
D Wiązka wyposażenia dodatkowego – zielona.
E Wiązka tablicy przyrządów – zielona.
F Wiązka komory silnika, prawa strona – biała.
G1 Wiązka komory silnika, prawa strona – biała.
G2 Wiązka komory silnika, prawa strona – biała.
H1 Wiązka przełączników kolumny kierownicy – czerwona.
H2 Wiązka przełączników kolumny kierownicy – czerwona.
J Wiązka przełączników kolumny kierownicy – czerwona.
K Tylna wiązka – czarna.
L Tylna wiązka – czarna.
M Tylna wiązka – czarna.
N Wiązka klimatyzacji – zielona.
P Wiązka ogrzewania tylnej szyby – niebieska.
Q Wiązka tablicy przyrządów – niebieska.
R Wiązka włącznika świateł – niebieska.
S Wiązka komory silnika, prawa strona – biała.
T Złącze 2-stykowe – zielone.
U1 Wiązka zestawu wskaźników – niebieska.
U2 Wiązka zestawu wskaźników – niebieska.
V Wiązka wskaźnika wielofunkcyjnego MFA – zielona.
W Złącze 6-stykowe – zielone.
X Wiązka lampek ostrzegawczych – zielona.
Y Pojedyncze złącze, zacisk 30.
Z1 Pojedyncze złącze.
Z2 Pojedyncze złącze, zacisk 31.
30 Pojedyncze złącze, zacisk 30.
30B Pojedyncze złącze.
31 Pojedyncze złącze, zacisk 31.

Różnice między rocznikami i wersjami wyposażenia

Passat B3 był sprzedawany z różnymi silnikami, skrzyniami biegów i wyposażeniem, dlatego nie każdy samochód ma obsadzone wszystkie pozycje R1-R24. Najbardziej widoczne różnice dotyczą klimatyzacji, ABS, automatycznej skrzyni biegów, tempomatu, spryskiwaczy reflektorów oraz wyposażenia przeznaczonego na poszczególne rynki.

W dokumentacji dla B3 spotyka się również różne wartości bezpieczników 13 i 14 oraz odmienne wykorzystanie pozycji 10. Z tego powodu numer i amperaż należy zawsze zestawić z rocznikiem i wyposażeniem konkretnego auta. Dla nowszej konstrukcji przygotowana jest osobna rozpiska Volkswagen Passat B5 (1996-2005).
