Volkswagen Passat B4 (3A2/3A5) z lat 1993-1996 korzysta z centralnego zespołu bezpieczników i przekaźników CE2. Główny panel znajduje się pod deską rozdzielczą po stronie kierowcy, za wyjmowaną dolną półką. W tym samym zespole znajdują się bezpieczniki 1-22, podstawowe przekaźniki 1-12 oraz dodatkowe pozycje 13-24.
Obsada części przekaźników i dodatkowych zabezpieczeń zależy od nadwozia, silnika i wyposażenia. Variant ma obwód tylnej wycieraczki, którego sedan nie wykorzystuje. Wersje z ABS, klimatyzacją, automatyczną skrzynią, elektrycznymi szybami lub silnikiem Diesla mogą mieć dodatkowe przekaźniki i bezpieczniki.

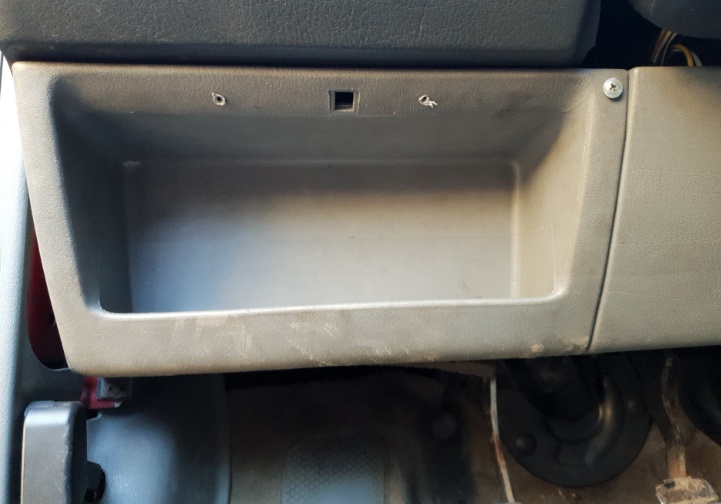

Lokalizacja skrzynki bezpieczników
Skrzynka znajduje się pod deską rozdzielczą po stronie kierowcy. Dostęp uzyskuje się po zdjęciu dolnej półki / osłony.

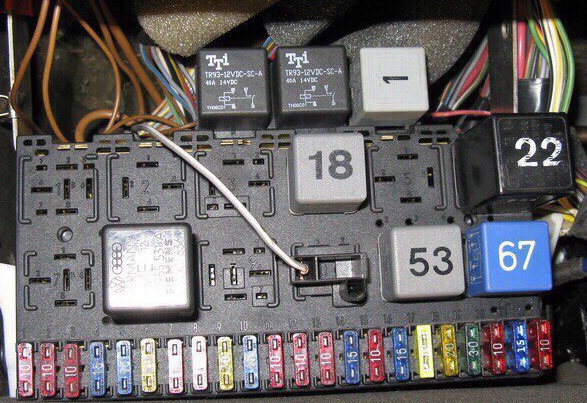

Po odsłonięciu panelu widoczny jest rząd 22 bezpieczników oraz gniazda przekaźników. Numery nadrukowane dużymi cyframi na obudowach przekaźników nie są numerami pozycji w tabeli – oznaczają typ przekaźnika.
Bezpieczniki 1-22 – Volkswagen Passat B4
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 10 | Lewe światło mijania i regulacja zasięgu lewego reflektora. |
| 2 | 10 | Prawe światło mijania i regulacja zasięgu prawego reflektora. |
| 3 | 10 | Podświetlenie zestawu wskaźników i oświetlenie tablicy rejestracyjnej. |
| 4 | 15 | Passat Variant: tylna wycieraczka; zależnie od wersji także szyberdach i układ samopoziomowania tylnego zawieszenia. W sedanie część funkcji nie występuje. |
| 5 | 15 | Wycieraczki i spryskiwacze przedniej szyby oraz podgrzewane dysze spryskiwaczy. |
| 6 | 20 | Dmuchawa nawiewu i klimatyzacja. |
| 7 | 10 | Prawe światła pozycyjne i tylne. |
| 8 | 10 | Lewe światła pozycyjne i tylne. |
| 9 | 20 | Ogrzewanie tylnej szyby i podgrzewanie lusterek. |
| 10 | 15 | Przednie i tylne światła przeciwmgielne – zależnie od wyposażenia i rynku. |
| 11 | 10 | Lewe światło drogowe i kontrolka świateł drogowych. |
| 12 | 10 | Prawe światło drogowe. |
| 13 | 10 / 15 | Klakson; w części wersji także układ dobiegu wentylatora chłodnicy. W dokumentacji rynkowej spotykane są wartości 10 i 15 A. |
| 14 | 10 / 15 | Światła cofania, elektryczne lusterka, podgrzewane dysze, podgrzewane fotele i wybrane elementy automatycznej skrzyni / tempomatu. |
| 15 | 10 | Sterowanie silnikiem, układ odcięcia paliwa przy hamowaniu silnikiem i elementy sterowania biegiem jałowym – zależnie od silnika. |
| 16 | 15 | Zestaw wskaźników, kontrolki i oświetlenie schowka. |
| 17 | 10 | Kierunkowskazy i światła awaryjne. |
| 18 | 20 | Pompa paliwa i grzałka sondy lambda – silniki benzynowe. |
| 19 | 30 | Wentylator chłodnicy i przekaźnik klimatyzacji. |
| 20 | 10 | Światła STOP i wyłączniki tempomatu. |
| 21 | 15 | Oświetlenie wnętrza i bagażnika, zegar, centralny zamek, zapalniczka / gniazdo zasilania i pamięć zestawu wskaźników. |
| 22 | 10 | Radio. |
Zapalniczka / gniazdo 12 V: bezpiecznik nr 21 – 15 A.

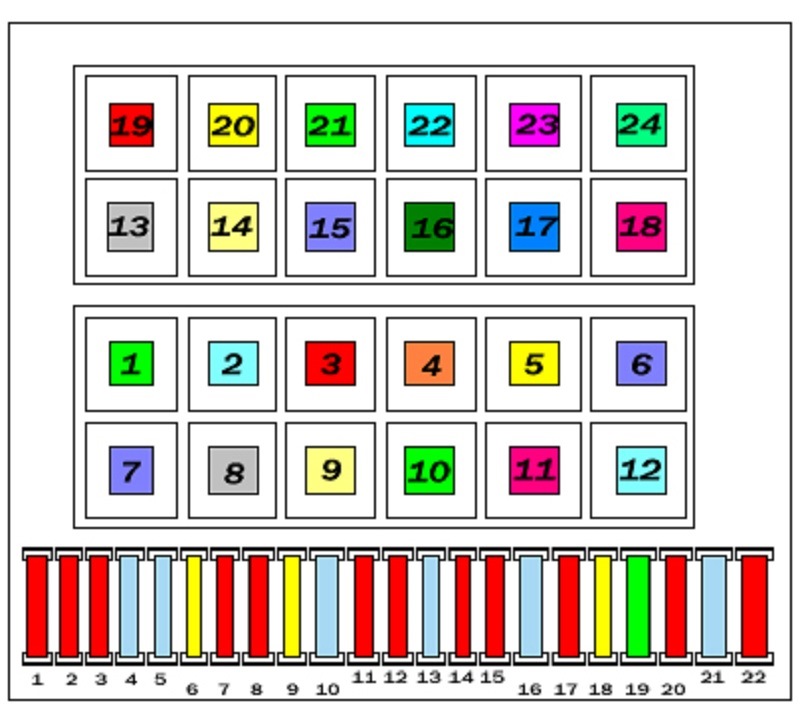

Przekaźniki i dodatkowe zabezpieczenia 1-24
Pozycje 1-12 tworzą podstawowy panel przekaźników. Nad nim znajdują się miejsca 13-24 na dodatkowe przekaźniki, bezpieczniki i wyłączniki zależne od wyposażenia.
| Pozycja | Element | Funkcja / uwagi |
|---|---|---|
| 1 | Przekaźnik | Klimatyzacja. |
| 2 | Przekaźnik | Tylna wycieraczka – Passat Variant. |
| 3 | Przekaźnik / wolne | Sterowanie silnikiem Digifant / zawór biegu jałowego; w części wersji pozycja niewykorzystana. |
| 4 | Przekaźnik | Odciążenie styku X. |
| 5 | Moduł | Kontrola poziomu płynu chłodzącego. |
| 6 | Przekaźnik | Kierunkowskazy i światła awaryjne. |
| 7 | Przekaźnik / wolne | Spryskiwacze reflektorów – jeśli występują. |
| 8 | Przekaźnik | Praca przerywana wycieraczek i spryskiwaczy. |
| 9 | Moduł | Sygnalizacja niezapiętych pasów – zależnie od rynku. |
| 10 | Przekaźnik / wolne | Światła przeciwmgielne – zależnie od wersji. |
| 11 | Przekaźnik / mostek | Klakson; przy klaksonie jednotonowym może występować zworka. |
| 12 | Przekaźnik | Pompa paliwa w benzynie; w wybranych Dieslach przekaźnik / sterowanie układem podgrzewania. |
| 13 | Bezpiecznik / moduł | Światła cofania w automacie albo dodatkowe wyposażenie. |
| 14 | Moduł | Dobieg wentylatora chłodnicy po wyłączeniu silnika. |
| 15 | Przekaźnik | Pompa hydrauliczna ABS. |
| 16 | Przekaźnik | Układ ABS. |
| 17 | – | Zwykle niewykorzystany / wyposażenie specjalne. |
| 18 | – | Zwykle niewykorzystany / wyposażenie specjalne. |
| 19 | Przekaźnik / bezpiecznik | Klimatyzacja; w części wersji bezpiecznik 30 A. |
| 20 | Przekaźnik | Blokada rozrusznika i światła cofania – automatyczna skrzynia. |
| 21 | Bezpiecznik / wyłącznik | Pompa ABS 30 A lub elektryczne szyby 20 A – zależnie od wyposażenia. |
| 22 | Bezpiecznik | Zawory ABS – 30 A w wersjach z odpowiednim układem. |
| 23 | Bezpiecznik | Tempomat / inne wyposażenie zależne od rynku. |
| 24 | – | Pozycja niewykorzystana lub wyposażenie specjalne. |
Na panelu można spotkać przekaźniki oznaczone m.in. 18, 21, 30, 32, 46, 53, 59, 67/80, 72, 78, 79, 99, 109, 150 i 220. Numer na obudowie nie odpowiada numerowi pozycji w panelu.
Passat B4 Diesel – bezpiecznik świec żarowych 50 A

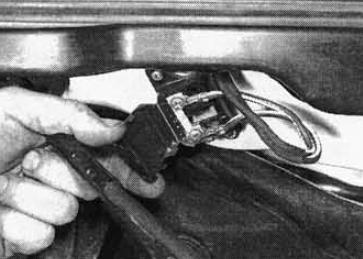

W Passacie B4 z silnikiem Diesla obwód świec żarowych ma osobny bezpiecznik paskowy 50 A. Nie znajduje się on w rzędzie 1-22. Dokumentacja serwisowa umieszcza go w komorze silnika przy grodzi, nad wzmacniaczem siły hamowania; w zależności od wersji może być zamontowany przy module sterowania świecami.
| Element | Prąd [A] | Lokalizacja / funkcja |
|---|---|---|
| Bezpiecznik paskowy świec żarowych | 50 | Oddzielny uchwyt w komorze silnika przy grodzi / nad serwem hamulcowym; zabezpiecza zasilanie świec żarowych w silnikach Diesla. |
W silniku 1.9 TDI 1Z schematy instalacji oznaczają ten element jako S39 50 A. Przy problemach z rozruchem na zimno należy sprawdzić nie tylko sam pasek, ale również śruby i styki uchwytu, ponieważ przegrzane połączenie może powodować duży spadek napięcia.
Powiązane generacje Passata
Passat B4 zachowuje wiele rozwiązań elektrycznych poprzednika, ale nie należy automatycznie przenosić wszystkich przypisań. Osobne zestawienia znajdują się dla Volkswagena Passata B3 oraz późniejszego Volkswagena Passata B5.
FAQ – Volkswagen Passat B4
Gdzie znajduje się skrzynka bezpieczników?
Pod deską rozdzielczą po stronie kierowcy, za wyjmowaną dolną półką. Bezpieczniki i większość przekaźników tworzą jeden zespół CE2.
Który bezpiecznik odpowiada za zapalniczkę?
Bezpiecznik nr 21 o wartości 15 A.
Czy Passat B4 ma skrzynkę bezpieczników pod maską?
Nie ma osobnej dużej skrzynki takiej jak nowsze Volkswageny. W Dieslu występuje jednak osobny bezpiecznik paskowy 50 A świec żarowych w komorze silnika, a część wyposażenia może korzystać z dodatkowych zabezpieczeń na głównym panelu.
