Volvo XC90 I (2004) – bezpieczniki, schematy i lokalizacja

Volvo XC90 I (2004) pierwszej generacji P28 ma trzy główne skrzynki bezpieczników: w komorze silnika, na boku deski rozdzielczej oraz za osłoną bagażnika. W tabelach znajduje się komplet 80 ponumerowanych pozycji, łącznie z gniazdami nieobsadzonymi: 24 pod maską, 38 we wnętrzu i 18 w bagażniku. Zestawienie dotyczy roku modelowego 2004, a nie wszystkich XC90 pierwszej generacji.

Najważniejsza uwaga: gniazdo 12 V we wnętrzu chroni bezpiecznik nr 11 (15 A) w bocznej skrzynce deski. W wielu wtórnych serwisach można znaleźć wartość 7,5 A, lecz fabryczna instrukcja Volvo 2004 podaje 15 A. Gniazdo w bagażniku korzysta z osobnego nr 7 (15 A). Sprawdź dokumentację konkretnego auta, jeżeli jest to wersja z innego rynku.

Gdzie są bezpieczniki Volvo XC90 2004?

Komora silnika: główny panel przekaźników i wkładek umieszczono pod pokrywą w komorze silnika. Dostęp wymaga zwolnienia plastikowych zaczepów w tylnej części pokrywy. Panel we wnętrzu: na bocznym końcu deski rozdzielczej, za osłoną dostępną po otwarciu drzwi. Właśnie tu przechowywano też bezpieczniki zapasowe i wyciągacz. Bagażnik: trzeci panel znajduje się za boczną osłoną przestrzeni ładunkowej i obsługuje m.in. tylną klapę, gniazdo 12 V, instalację przyczepy oraz sterownik AWD.

Skrzynka w komorze silnika – schemat 1-24

Pod maską znajdują się m.in. 13 (25 A) dla przednich wycieraczek, 14 i 19 (po 30 A) dla ABS/DSTC, 16 (15 A) dla spryskiwaczy przedniej szyby oraz 22 (25 A) dla rozrusznika. Pozycja 3 jest nieobsadzona w fabrycznej rozpisce na rok 2004, odmiennie od niektórych wersji 2003. Spryskiwacze reflektorów nr 15 mają 25 A w instrukcji producenta, nie 35 A podawane w części kopii online.

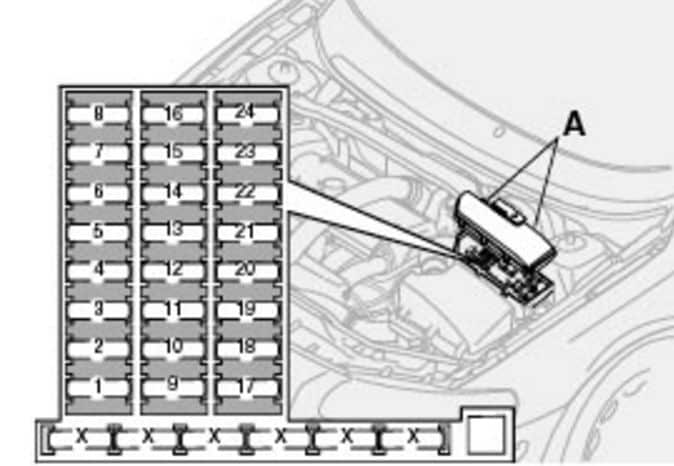

Volvo XC90 pierwszej generacji 2004 - schemat skrzynki pod maską, pozycje 1 do 24
Volvo XC90 2004 – układ bezpieczników pod maską; wartości zweryfikowane według instrukcji 2004.
Volvo XC90 2004 – schemat skrzynki bezpieczników komory silnika, pozycje od 1 do 24.
PozycjaAmperaż [A]Chroniony obwód / funkcja
1 25 Zasilanie urządzeń dodatkowych i akcesoriów.
2 – Pozycja nieobsadzona.
3 – Pozycja nieobsadzona w amerykańskiej instrukcji na rok 2004.
4 20 Sondy lambda układu sterowania silnikiem.
5 10 Podgrzewanie odmy skrzyni korbowej i elektrozawory.
6 15 Przepływomierz powietrza MAF, sterownik ECM i wtryskiwacze.
7 – Pozycja nieobsadzona.
8 10 Sprężarka klimatyzacji, czujnik położenia pedału gazu i wentylator skrzynki elektroniki.
9 15 Sygnał dźwiękowy – klakson.
10 10 Spryskiwacz szyby tylnej klapy.
11 20 Klimatyzacja i cewki zapłonowe.
12 5 Włącznik świateł hamowania.
13 25 Przednie wycieraczki.
14 30 Pierwszy obwód ABS i układu stabilizacji DSTC.
15 25 Spryskiwacze reflektorów, jeśli występują. Wartość 25 A zgodna z instrukcją Volvo na dany rocznik; część wtórnych serwisów błędnie podaje 35 A.
16 15 Spryskiwacze przedniej szyby.
17 10 Prawe światło mijania.
18 10 Lewe światło mijania.
19 30 Drugi obwód ABS/DSTC.
20 15 Lewe światło drogowe.
21 15 Prawe światło drogowe.
22 25 Obwód rozrusznika.
23 5 Sterownik silnika ECM i przekaźnik systemowy.
24 – Pozycja nieobsadzona.

Skrzynka na boku deski rozdzielczej – schemat 1-38

W panelu kabinowym znajdziesz 11 (15 A) gniazda 12 V, 22 (5 A) elektroniki portu OBD II, 1 (30 A) dmuchawy oraz 25 (15 A) pompy paliwa. Osobne obwody chronią moduły lewych, prawych i tylnych drzwi. Wersje z elektrycznymi fotelami, szyberdachem czy nawigacją mają dodatkowo obsadzone pozycje odpowiednie dla tego wyposażenia. Wersja T6 ma wspomaganie kierownicy i pompę podciśnienia na pozycji 16 (15 A).

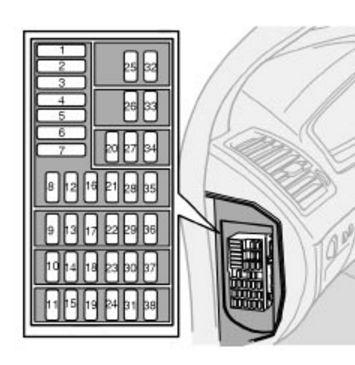

Volvo XC90 2004 - panel kabinowy bezpieczników na końcu deski rozdzielczej, pozycje od 1 do 38
Volvo XC90 2004 – schemat skrzynki na boku deski rozdzielczej.
Volvo XC90 2004 – pełny diagram skrzynki bezpieczników na końcu deski rozdzielczej, pozycje 1-38.
PozycjaAmperaż [A]Chroniony obwód / funkcja
1 30 Dmuchawa ogrzewania i klimatyzacji.
2 30 Wzmacniacz fabrycznego systemu audio.
3 30 Elektryczna regulacja fotela kierowcy.
4 30 Elektryczna regulacja fotela pasażera, jeżeli wyposażono.
5 25 Moduł przednich lewych drzwi: centralny zamek, szyba i lusterko.
6 25 Moduł prawych przednich drzwi: centralny zamek, szyba i lusterko.
7 30 Tylne szyby i elektryczna blokada drzwi dla dzieci.
8 – Wolne gniazdo.
9 – Wolne gniazdo w podstawowej instrukcji na rynek USA. Europejskie warianty mogą mieć układ regulacji poziomu reflektorów.
10 5 Dodatkowe zasilanie elektrycznie regulowanego fotela pasażera.
11 15 Gniazdo zasilania akcesoriów 12 V w kabinie. Instrukcja właściciela podaje 15 A.
12 10 Stacyjka, CEM, przekaźnik rozrusznika, poduszki SRS, immobilizer i układ silnika.
13 – Wolne gniazdo.
14 10 Górny moduł elektroniczny i oświetlenie wnętrza.
15 – Wolne gniazdo.
16 15 Wspomaganie kierownicy zależne od prędkości (T6) i pompa podciśnienia. Wartość 15 A w instrukcji XC90 2004.
17 5 Elektronika ABS/DSTC.
18 15 Podgrzewanie fotela kierowcy, jeżeli występuje.
19 15 Podgrzewanie fotela pasażera, jeżeli występuje.
20 10 Fabryczny system infotainment.
21 10 Przekaźnik zasilania D1: klimatyzacja, fotel kierowcy i tablica wskaźników.
22 5 Moduł włącznika reflektorów, klimatronic, gniazdo diagnostyczne OBD II i manetki.
23 20 Kierunkowskazy.
24 10 Automatyczna skrzynia biegów, blokada wybieraka Shiftlock i obwód D2.
25 15 Pompa paliwa.
26 15 Elektryczny szyberdach, jeśli zamontowano.
27 10 Centralny moduł elektroniczny CEM, oświetlenie kabiny, schowka i lusterek, syrena.
28 5 Syrena alarmowa – wyjęcie bezpiecznika może wyłączyć dźwięk alarmu.
29 – Pozycja nieobsadzona.
30 10 Światła do jazdy dziennej, obwód pierwszy.
31 10 Światła do jazdy dziennej, obwód drugi.
32 7,5 Lewe światła pozycyjne przód i tył.
33 7,5 Prawe światła pozycyjne i oświetlenie tablicy rejestracyjnej.
34 15 Przednie światła przeciwmgielne, gdy występują.
35 – Wolne miejsce.
36 20 Obwód świateł drogowych.
37 10 Nawigacja fabryczna i odtwarzacz DVD, jeżeli wyposażono.
38 15 Obwód świateł mijania i opcjonalnych reflektorów Bi-Xenon.

Skrzynka za boczną osłoną bagażnika – schemat 1-18

Przestrzeń ładunkowa zawiera 7 (15 A) gniazda 12 V, 6 (10 A) zwalniania zamka tylnej klapy, 12 (15 A) spryskiwacza tylnej szyby i 17 (7,5 A) modułu sterowania AWD. W samochodach z hakiem przewidziano osobne zasilanie stałe i po zapłonie, a pozycja 13 może dotyczyć opcjonalnego subwoofera lub tylnej klimatyzacji.

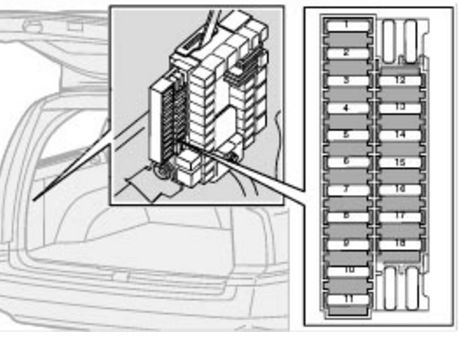

Volvo XC90 2004 - diagram bezpieczników w bagażniku, pola 1 do 18, AWD, klapa i gniazdo 12 V
Volvo XC90 2004 – skrzynka bezpieczników w bagażniku, pozycje 1-18.
Volvo XC90 2004 – schemat bezpieczników bagażnika, pozycje 1-18.
PozycjaAmperaż [A]Chroniony obwód / funkcja
1 10 Tylny moduł elektryczny REM i oświetlenie bagażnika.
2 10 Tylne światło przeciwmgielne.
3 15 Światła hamowania STOP.
4 10 Światła cofania.
5 5 Sterowanie ogrzewaniem tylnej szyby i przekaźnik akcesoriów 15I.
6 10 Przycisk i mechanizm odblokowania tylnej klapy.
7 15 Gniazdo 12 V w przestrzeni bagażowej.
8 20 Centralny zamek tylnych drzwi, klapy i klapki wlewu paliwa.
9 15 Instalacja przyczepy, stały obwód 30.
10 5 Antena.
11 15 Moduł dodatkowego wyposażenia AEM.
12 15 Spryskiwacz szyby tylnej klapy.
13 15 Subwoofer lub tylna klimatyzacja (wyposażenie dodatkowe).
14 7,5 Drugi obwód świateł hamowania.
15 20 Instalacja haka z zasilaniem 15I, opcjonalne czujniki cofania.
16 – Pozycja niewykorzystana.
17 7,5 Sterownik napędu wszystkich kół AWD.
18 – Pozycja niewykorzystana.

Różnice między wersjami XC90 z lat 2003 i 2004

W sąsiednim roczniku opisanym w Volvo XC90 (2003) część wartości i wyposażenia nie jest identyczna. Dotyczy to m.in. pozycji 3 pod maską oraz pozycji 16 w kabinie, powiązanej ze wspomaganiem kierownicy silnika T6. Dodatkowo wersje z rynku europejskiego mogą mieć zabezpieczenia opcjonalnej regulacji reflektorów i inne wyposażenie. Niewykorzystane miejsce na diagramie nie oznacza brakującej wkładki, jeżeli samochód nie ma danego odbiornika.

Typowe usterki elektryczne Volvo XC90 2004

Nie działa gniazdo 12 V we wnętrzu

Sprawdź nr 11 (15 A) na boku deski rozdzielczej, a jeśli nie działa gniazdo w bagażniku, także nr 7 (15 A) tylnej skrzynki. Nie stosuj wkładki o innej wartości na podstawie wtórnego wykazu. Przy sprawnych bezpiecznikach skontroluj styki gniazda.

Tester OBD II nie nawiązuje połączenia

W panelu kabinowym nr 22 (5 A) zasila obwody powiązane z diagnostyką, przełącznikiem świateł i modułami kierownicy. Sprawdź także masę i napięcie bezpośrednio w gnieździe.

Nie pracują przednie wycieraczki, choć spryskiwacz działa

Pod maską sprawdź 13 (25 A) wycieraczek oraz 16 (15 A) spryskiwaczy. Przy dobrych wkładkach skontroluj silnik, mechanizm i złącza. Zobacz też poradnik o usterkach wycieraczek i spryskiwaczy.

Brak nawiewu mimo działającego panelu klimatyzacji

Nr 1 (30 A) w kabinie zabezpiecza silnik dmuchawy. W przypadku sprawnego bezpiecznika należy zbadać regulator prędkości i napęd wentylatora.

Silnik kręci, ale nie uruchamia się

Pompa paliwa korzysta z 25 (15 A) w kabinie, a sterownik ECM z 23 (5 A) pod maską. Przed wymianą pompy zmierz jej zasilanie i sprawdź zapisane błędy.

Świeci kontrolka ABS lub DSTC

Sprawdź obwody 14 i 19 (po 30 A) pod maską oraz 17 (5 A) w kabinie. Przy sprawnych zabezpieczeniach sprawdź również czujniki prędkości kół i sterownik układu.

Nie można odblokować klapy bagażnika

Za zwalnianie zamka odpowiada nr 6 (10 A) w tylnej skrzynce. Układ centralnego zamka klapy oraz wlewu paliwa korzysta również z 8 (20 A). Sprawdź przewody przechodzące do klapy, jeśli bezpieczniki są sprawne.

Brak napędu AWD lub komunikat o jego awarii

W bagażniku 17 (7,5 A) zabezpiecza sterownik AWD. Nie potwierdza to jednak sprawności sprzęgła, pompy i instalacji hydraulicznej napędu, które należy sprawdzić diagnostycznie.

Nie świeci jeden z reflektorów

Światła mijania mają osobne bezpieczniki 17 i 18 (po 10 A) pod maską, a drogowe 20 i 21 (po 15 A). Najpierw sprawdź obwód właściwej lampy, potem żarówkę, złącze oraz masę.

Pokrewny opis z następnego okresu: Volvo XC90 (2005). Układy skrzynek są podobne, ale przy różnych silnikach i rynkach należy zweryfikować amperaż i obsadę.
