Honda CR-V I RD1 / RD2 / RD3 (1997-2001) – bezpieczniki, przekaźniki i schemat

Honda CR-V pierwszej generacji zadebiutowała w Japonii w 1995 roku, a od 1997 roku model trafił szerzej na rynki poza Japonią, w tym do Europy i Ameryki Północnej. W zależności od rynku i odmiany samochód spotykany jest pod oznaczeniami RD1, RD2 i RD3. W 2001 roku Honda wprowadziła drugą generację, dlatego poniższy schemat dotyczy pierwszego CR-V sprzed tej zmiany.

Dotychczasowy wpis obejmował tylko roczniki 2000-2001, jednak układ podstawowych skrzynek oraz numeracja bezpieczników w instrukcjach dla roczników 1997, 1998, 1999, 2000 i 2001 są zgodne. Z tego powodu poniższy materiał obejmuje całą najczęściej spotykaną w Europie i Ameryce odmianę CR-V I z lat 1997-2001. Samochody z rynku japońskiego z pierwszych lat produkcji mogą mieć inną obsadę wyposażenia.

CR-V I ma główną skrzynkę w kabinie, skrzynkę pod maską oraz – w samochodach wyposażonych w ABS – dodatkowy mały blok bezpieczników i przekaźnika ABS. Szczególnie łatwo pomylić bezpieczniki gniazd zasilania, ponieważ Honda zastosowała osobne zabezpieczenie dla gniazda z przodu i z tyłu.

Skrzynka pod kierownicą – główny panel CR-V I

W samochodzie z kierownicą po lewej stronie główna skrzynka znajduje się pod dolną częścią deski rozdzielczej po stronie kierowcy. Pokrywę opuszcza się i wyciąga z zawiasów. W wersjach RHD panel znajduje się odpowiednio po prawej stronie kokpitu.

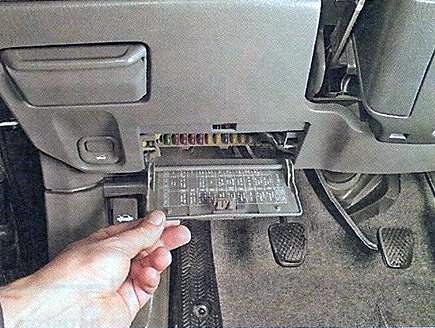

Honda CR-V I 1997-2001 - lokalizacja skrzynki bezpieczników pod deską po stronie kierowcy
Główna skrzynka bezpieczników Hondy CR-V pierwszej generacji znajduje się pod deską rozdzielczą po stronie kierowcy.

Sam blok jest dość szeroki i oprócz bezpieczników zawiera miejsca na elementy sterujące. Przy identyfikacji najlepiej kierować się numerem pozycji, a nie kolorem wkładki – kilka obwodów wykorzystuje bezpieczniki o tej samej wartości.

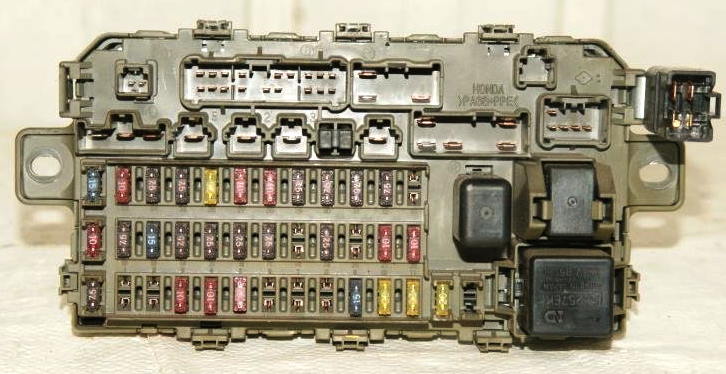

Honda CR-V RD1 1997-2001 - panel bezpieczników pod deską rozdzielczą
Rzeczywisty widok panelu bezpieczników w kabinie Hondy CR-V pierwszej generacji.

Bezpieczniki w kabinie – pozycje 1-38

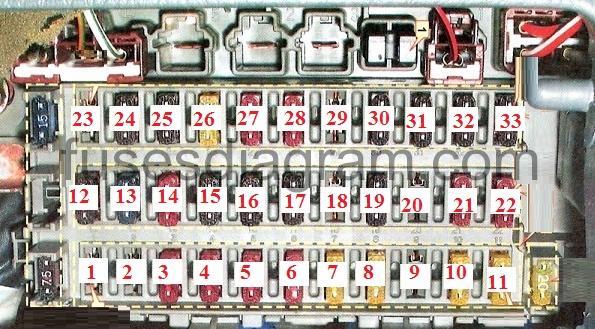

Honda CR-V RD1 RD2 RD3 1997-2001 - schemat panelu bezpieczników w kabinie
Czytelny schemat numeracji głównego panelu bezpieczników w kabinie Hondy CR-V I.
Nr Prąd Chroniony obwód
1 Pozycja nieużywana.
2 Pozycja nieużywana.
3 10 A Tylna wycieraczka i spryskiwacz tylnej szyby.
4 10 A Prawe światło drogowe; w wersjach kanadyjskich także element układu DRL.
5 10 A Lewe światło drogowe; w wersjach kanadyjskich także element układu DRL.
6 10 A Tylne gniazdo zasilania akcesoriów 12 V.
7 20 A Lewy tylny podnośnik szyby.
8 20 A Prawy tylny podnośnik szyby.
9 15 A Cewka / obwód zapłonu.
10 20 A Przedni podnośnik szyby po stronie pasażera.
11 20 A Przedni podnośnik szyby po stronie kierowcy.
12 7,5 A Kierunkowskazy i światła awaryjne.
13 15 A Główny przekaźnik PGM-FI / obwód pompy paliwa oraz sterownik SRS.
14 7,5 A Tempomat – jeśli występuje.
15 7,5 A Układ ładowania ACG, czujnik prędkości i elementy PGM-FI.
16 7,5 A ABS – w samochodach wyposażonych w ten system.
17 7,5 A Sterowanie ogrzewaniem i klimatyzacją, przekaźniki wentylatorów; zależnie od wyposażenia także lusterka elektryczne.
18 7,5 A Przekaźnik świateł do jazdy dziennej – wersje kanadyjskie.
19 7,5 A Światła cofania.
20 7,5 A Układ świateł do jazdy dziennej – wersje kanadyjskie.
21 10 A Prawe światło mijania.
22 10 A Lewe światło mijania.
23 10 A Poduszki powietrzne SRS.
24 7,5 A Przekaźnik szyb elektrycznych; w części wersji także szyberdach.
25 7,5 A Zestaw wskaźników i układ blokady.
26 20 A Przednie wycieraczki i spryskiwacz przedniej szyby.
27 10 A Przednie gniazdo zasilania akcesoriów 12 V / gniazdo zapalniczki.
28 10 A Radio / system audio.
29 Pozycja nieużywana.
30 7,5 A Podświetlenie zestawu wskaźników, deski i konsoli.
31 7,5 A Sygnał rozruchu, PGM-FI Main Relay, ECM/PCM i zintegrowany moduł sterujący.
32 7,5 A Światła pozycyjne, tylne i oświetlenie tablicy rejestracyjnej.
33 7,5 A Układ blokady skrzyni / interlock.
34 7,5 A Bezpiecznik zapasowy.
35 10 A Bezpiecznik zapasowy.
36 15 A Bezpiecznik zapasowy.
37 20 A Bezpiecznik zapasowy.
38 Pozycja nieużywana.

Dwa gniazda 12 V – nr 6 z tyłu i nr 27 z przodu

W pierwszym CR-V Honda rozdzieliła zasilanie gniazd akcesoriów. Bezpiecznik nr 27 – 10 A odpowiada za przednie gniazdo 12 V, używane zwykle jako gniazdo zapalniczki. Nr 6 – 10 A zabezpiecza tylne gniazdo akcesoriów.

To rozróżnienie jest istotne przy diagnozie: jeżeli telefon ładuje się z tyłu, ale nie działa gniazdo przy desce, należy sprawdzić nr 27, a nie nr 6. Jeżeli nie działa tylko tylne gniazdo – odwrotnie.

Pompa paliwa i PGM-FI Main Relay – bezpiecznik nr 13

W CR-V I bezpiecznik nr 13 – 15 A w panelu pod kierownicą zasila obwód głównego przekaźnika PGM-FI powiązanego z pompą paliwa. Ten sam bezpiecznik występuje również w obwodzie sterownika SRS, dlatego opis na schemacie Hondy brzmi szerzej niż samo „fuel pump”.

Przy problemie z uruchomieniem silnika warto pamiętać także o nr 31 – 7,5 A, który odpowiada za sygnał rozruchu i zasilanie sterowania PGM-FI/ECM/PCM. Pod maską znajduje się dodatkowo nr 13 – 15 A FI E/M, czyli zabezpieczenie elektroniki wtrysku i sterownika silnika.

Skrzynka pod maską – główne zasilanie, wentylatory i światła

Główna skrzynka w komorze silnika znajduje się w pobliżu akumulatora. W samochodach z ABS obok występuje dodatkowy, mniejszy blok ABS. Rozmieszczenie obu skrzynek pokazuje ilustracja:

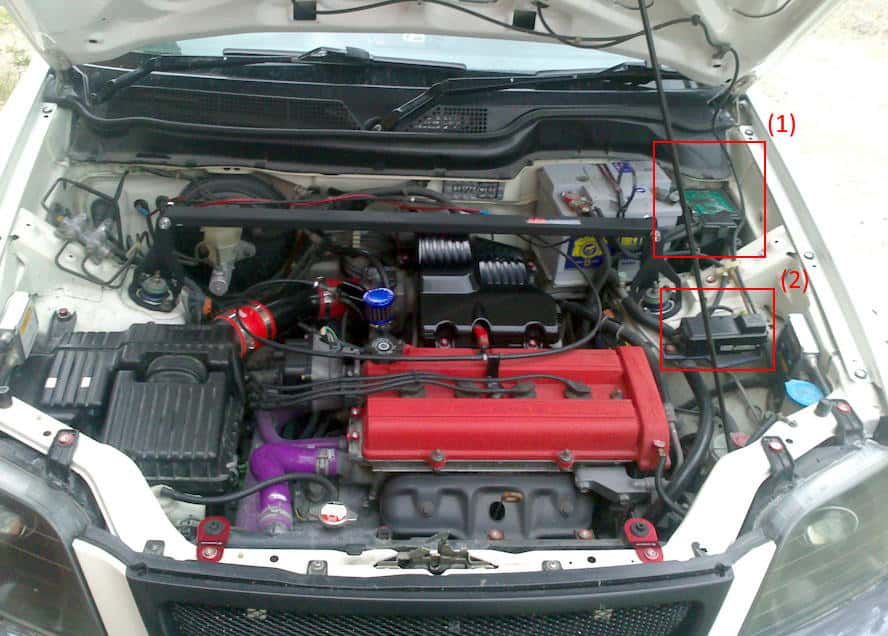

Honda CR-V I RD1 1997-2001 - lokalizacja głównej skrzynki i skrzynki ABS pod maską
Rozmieszczenie głównej skrzynki bezpieczników oraz dodatkowej skrzynki ABS w komorze silnika Hondy CR-V I.

Właściwa numeracja głównego bloku pod maską obejmuje bezpieczniki 1-15. W tej samej skrzynce znajdują się przekaźniki U1-U4 dla wentylatorów, klimatyzacji i dmuchawy.

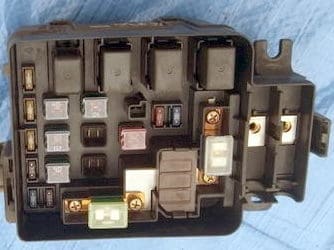

Honda CR-V RD1 1997-2001 - skrzynka bezpieczników i przekaźników w komorze silnika
Rzeczywisty widok głównej skrzynki bezpieczników w komorze silnika Hondy CR-V pierwszej generacji.

Bezpieczniki w komorze silnika

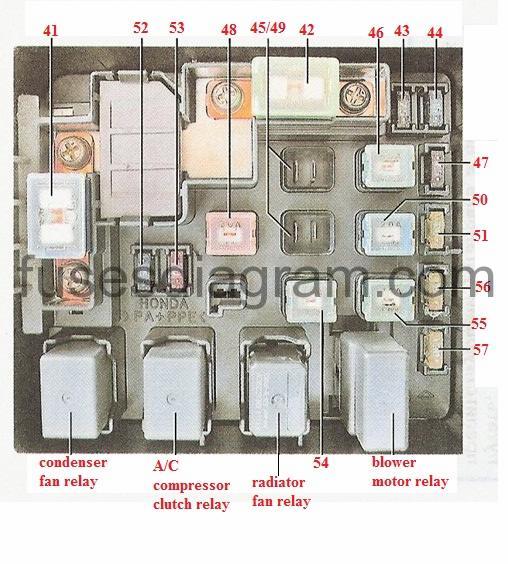

Honda CR-V I 1997-2001 - schemat bezpieczników i przekaźników w komorze silnika
Schemat głównej skrzynki Hondy CR-V I z bezpiecznikami 1-15 i przekaźnikami wentylatorów oraz klimatyzacji.
Nr Prąd Chroniony obwód
1 100 A Główny bezpiecznik akumulatora.
2 40 A Główne zasilanie stacyjki i obwodu rozrusznika.
3 20 A Ogrzewanie tylnej szyby.
4 40 A Główne zasilanie szyb elektrycznych.
5 40 A Obwód wyposażenia dodatkowego / OPTION.
6 30 A Główne zasilanie reflektorów.
7 40 A Silnik dmuchawy ogrzewania.
8 10 A Światła awaryjne.
9 15 A Klakson i światła STOP.
10 20 A Centralny zamek / sterownik zamków drzwi.
11 20 A Wentylator chłodnicy silnika.
12 20 A Wentylator skraplacza klimatyzacji.
13 15 A FI E/M – zasilanie układu wtryskowego ECM/PCM.
14 7,5 A Zasilanie podtrzymania pamięci, m.in. radio.
15 7,5 A Oświetlenie wnętrza.

Przekaźniki U1-U4

Oznaczenie Funkcja
U1 Przekaźnik wentylatora skraplacza klimatyzacji.
U2 Przekaźnik sprzęgła sprężarki klimatyzacji.
U3 Przekaźnik wentylatora chłodnicy.
U4 Przekaźnik silnika dmuchawy.

Osobna skrzynka ABS – tylko w autach z ABS

W części CR-V I wyposażonych w ABS znajduje się osobna mała skrzynka. Nie należy jej mylić z głównym blokiem pod maską – ma własne trzy bezpieczniki i przekaźnik pompy ABS.

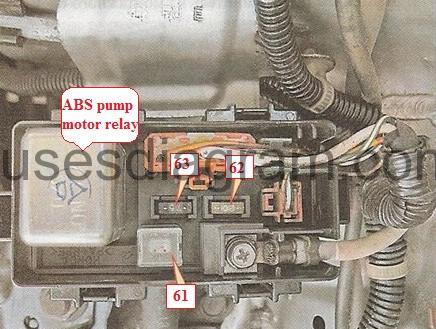

Honda CR-V I RD1 1997-2001 - bezpieczniki i przekaźnik pompy ABS
Dodatkowa skrzynka ABS w Hondzie CR-V I z bezpiecznikami 7,5 A, 20 A i 40 A oraz przekaźnikiem pompy.
Nr Prąd Funkcja
1 7,5 A Kontrola silnika pompy ABS / MTR CHECK.
2 20 A Zasilanie sterownika ABS / ABS +B.
3 40 A Silnik pompy ABS.
U3 Przekaźnik silnika pompy ABS.

Wycieraczki w CR-V I – trzy osobne pozycje

Układ wycieraczek jest rozdzielony. Nr 26 – 20 A zasila przednie wycieraczki i spryskiwacz, natomiast nr 3 – 10 A odpowiada za tylną wycieraczkę i spryskiwacz tylnej szyby. W samochodach z dodatkowym wyposażeniem niektóre elementy sterowania mogą być powiązane ze zintegrowanym modułem sterującym.

Dzięki temu objaw pomaga zawęzić problem: sprawna tylna wycieraczka przy martwych przednich wskazuje na obwód nr 26, natomiast odwrotna sytuacja kieruje uwagę na nr 3.

Światła – osobne bezpieczniki lewej i prawej lampy

Honda osobno zabezpieczyła lewe i prawe reflektory. W kabinie:

  • nr 4 – 10 A – prawe światło drogowe,
  • nr 5 – 10 A – lewe światło drogowe,
  • nr 21 – 10 A – prawe światło mijania,
  • nr 22 – 10 A – lewe światło mijania.

Pod maską znajduje się dodatkowo główny bezpiecznik reflektorów nr 6 – 30 A. Jeżeli przestaje działać tylko jedna strona, warto zacząć od odpowiedniego 10-amperowego bezpiecznika w kabinie zamiast od głównego zabezpieczenia 30 A.

Różnice rynkowe – DRL w Kanadzie i wyposażenie opcjonalne

Podstawowa numeracja 1997-2001 pozostaje taka sama, ale nie każde miejsce ma identyczne zastosowanie na każdym rynku. Najbardziej widoczne są pozycje 18 i 20 – 7,5 A, używane w kanadyjskich wersjach ze światłami do jazdy dziennej DRL. Zależnie od wyposażenia różnić się może również wykorzystanie tempomatu, szyberdachu, centralnego zamka bezkluczykowego czy ABS.

Dlatego obecność pustego miejsca w skrzynce nie oznacza braku bezpiecznika po naprawie – część pozycji fabrycznie pozostaje nieobsadzona. Najpewniejszym punktem odniesienia jest opis na pokrywie skrzynki i wyposażenie konkretnego samochodu.

Najważniejsze numery dla CR-V RD1/RD2/RD3

Funkcja Bezpiecznik Prąd Lokalizacja
Przednie gniazdo 12 V / zapalniczka 27 10 A Kabina
Tylne gniazdo 12 V 6 10 A Kabina
Pompa paliwa / PGM-FI Main 13 15 A Kabina
Przednie wycieraczki 26 20 A Kabina
Tylna wycieraczka 3 10 A Kabina
Radio 28 10 A Kabina
Sygnał rozruchu 31 7,5 A Kabina
Główny obwód rozrusznika / zapłonu 2 40 A Komora silnika
Wentylator chłodnicy 11 20 A Komora silnika
Wentylator klimatyzacji 12 20 A Komora silnika
Klakson / światła STOP 9 15 A Komora silnika
Pompa ABS 3 40 A Osobna skrzynka ABS

Jeżeli masz CR-V drugiej generacji, nie korzystaj z powyższych numerów. Od 2001/2002 roku Honda zastosowała nową instalację i inną numerację. Dla następnej generacji przejdź do Honda CR-V II 2002-2004 – bezpieczniki. Z podobnego okresu warto również sprawdzić Honda Civic 1996-2000 – bezpieczniki.

Zdjęcie wyróżnione: IFCAR, Wikimedia Commons – domena publiczna.
