Volkswagen Polo VI (AW) z lat 2017-2020 posiada oddzielne zabezpieczenia w kabinie, w komorze silnika oraz na akumulatorze. Warianty 1.0 MPI, 1.0 TSI, 1.5 TSI, 1.6 TDI i GTI różnią się obsadą i amperażem niektórych pól. Poniżej znajduje się 60 opisanych bezpieczników kabinowych, 28 pod maską i 6 głównych zabezpieczeń zasilania. Tam, gdzie dokumentacja wskazuje kilka wartości, pozostawiono wszystkie warianty i nie przypisano ich automatycznie każdemu silnikowi.
Gdzie są bezpieczniki Volkswagen Polo VI?
Skrzynka w kabinie znajduje się za osłoną po stronie kierowcy, pod deską rozdzielczą. Druga skrzynka znajduje się przy akumulatorze w komorze silnika, a główne zabezpieczenia wysokoprądowe umieszczono w osobnym bloku przy akumulatorze. Wyłącz zapłon przed kontrolą.
Układy podobnych aut na platformie MQB A0, takich jak Škoda Scala, nie są w pełni zamienne z Polo.
Volkswagen Polo VI 2017-2020 – schemat bezpieczników kabiny
Podano oryginalne pozycje F1-F61 uwzględnione w rozpisce; nie każda z nich musi mieć wkładkę. Znak „-” oznacza brak przypisanej wartości albo nieobsadzone gniazdo w danym wariancie. Sprawdź oznaczenia we własnym samochodzie.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | 20 A | Sterownik instalacji przyczepy |
| F2 | – | – |
| F3 | 30 A | Wzmacniacz |
| F4 | – | – |
| F5 | 30 A | Sterownik regulacji przesuwanego szyberdachu |
| F6 | 40 A | Pokładowa Sterownik zasilaniem |
| F7 | – | – |
| F8 | 30 A | Sterownik dmuchawy świeżego powietrza |
| F9 | – | – |
| F10 | 20 A | Sterownik instalacji przyczepy |
| F11 | 7,5 A | Przekaźnik zaworów odcinających gaz (z silnikiem na gaz ziemny) |
| F12 | 7,5 A / 15 A | Przedni lewy pas bezpieczeństwa (kierownica po lewej stronie) Przedni prawy pas bezpieczeństwa (kierownica po prawej stronie) |
| F13 | 7,5 A | Czujnik deszczu i światła Złącze diagnostyczne Obrotowy włącznik świateł Sterownik elektroniki kolumny kierownicy |
| F14 | 10 A | Sterownik elektroniką kolumny kierownicy |
| F15 | 7,5 A | Wkład tablicy rozdzielczej Sterownik modułu wywołania alarmowego i jednostka komunikacyjna |
| F17 | 30 A | Sterownik drzwi tylnych prawych Sterownik drzwi kierowcy (kierownica z prawej strony) Sterownik drzwi przednich pasażera (kierownica z lewej strony) |
| F18 | 30 A | Pokładowa Sterownik zasilaniem |
| F19 | 25 A | Sterownik 1 dla elektroniki informacyjnej |
| F20 | 30 A | Pokładowa Sterownik zasilaniem |
| F21 | 30 A | Sterownik podgrzewacza czynnika redukującego |
| F22 | – | – |
| F23 | 7,5 A | Uchwyt pokrywy tylnej Przycisk zwalniania uchwytu pokrywy tylnej |
| F24 | 5A | Sterownik czytnikiem kart chipowych Schowek z interfejsem do telefonu komórkowego Hub USB Sterownik stabilizacją transmisji i odbioru Tuner TV Odtwarzacz CD Wyświetlacz przedniego wyświetlacza informacyjnego i Sterownik |
| F25 | 7,5 A | Sterownik elektroniką kolumny kierownicy |
| F26 | 7,5 A | Interfejs diagnostyczny magistrali danych |
| F27 | 7,5 A | Elektronicznie sterowana Sterownik tłumieniem |
| F28 | 7,5 A | Czujnik alarmu antywłamaniowego |
| F29 | 7,5 A | Sygnał dźwiękowy systemu antywłamaniowego |
| F30 | 7,5 A / 15 A | Przedni lewy pas bezpieczeństwa (kierownica po prawej stronie) Przedni prawy pas bezpieczeństwa (kierownica po lewej stronie) |
| F31 | 7,5 A / 15 A | Sterowanie nagrzewnicą i klimatyzacją |
| F32 | 7,5 A | Sterownik elektroniki kolumny kierownicy Przełącznik zapłonu/rozrusznika |
| F33 | 30 A | Sterownik drzwi kierowcy (kierownica po lewej stronie) Sterownik drzwi przednich pasażera (kierownica po prawej stronie) Sterownik drzwi tylnych lewych |
| F34 | – | – |
| F35 | 40 A | Pokładowa Sterownik zasilaniem |
| F36 | 20 A | Pokładowa Sterownik zasilaniem |
| F37 | 30 A | Sterownik ogrzewaniem siedzenia |
| F38 | 30 A | Pokładowa Sterownik zasilaniem |
| F39 | 10 A / 7,5 A | Sterownik tempomatu adaptacyjnego Sterownik pomocy przy parkowaniu Sterownik Blind Spot Monitor Sterownik Blind Spot Monitor 2 Przednia kamera do systemów wspomagania kierowcy |
| F40 | 7,5 A | Złącze diagnostyczne Obrotowy włącznik świateł Sterownik elektroniki kolumny kierownicy Reflektor przedni lewy (z reflektorami halogenowymi)Reflektor przedni prawy (z reflektorami halogenowymi) Regulator zasięgu świateł Moduł przełącznika 1 w konsoli środkowej Włącznik świateł cofania Automatyczne przeciwodblaskowe lusterko wewnętrzne |
| F41 | 7,5 A | Regulacja lusterek zewnętrznych |
| F42 | 7,5 A | Przekaźnik rozrusznika 1 Przekaźnik rozrusznika 2 Czujnik położenia sprzęgła (z ręczną skrzynią biegów) Czujnik ciśnienia obiegu czynnika chłodniczego Sterownik dźwiękami materiałowymi (benzyna 2,0 l) Przekaźnik zaworów odcinających gaz (z silnikiem na gaz ziemny) |
| F43 | 15A | Przekaźnik pompy spryskiwacza Silnik wycieraczki tylnej szyby Lewy element grzewczy strumienia spryskiwaczaPrawy element grzewczy strumienia spryskiwacza |
| F44 | 7,5 A | Sterownik poduszki powietrznej Lampka ostrzegawcza wyłączonej poduszki powietrznej po stronie pasażera z przodu |
| F45 | 7,5 A | Reflektor przedni lewy (z reflektorami LED) |
| F46 | 7,5 A | Reflektor przedni prawy (z reflektorami LED) |
| F47 | – | – |
| F48 | 7,5 A | Sterownik elektronicznej blokady kolumny kierownicy Interfejs do systemu wejścia i uruchomienia |
| F49 | 7,5 A | Przekaźnik układu dozowania środka redukującego |
| F50 | – | – |
| F51 | 7,5 A | Gniazdo ładowania USB 1 |
| F52 | – | – |
| F53 | 7,5 A | Elektrozawór blokady wyjęcia kluczyka zapłonu Dźwignia zmiany biegów |
| F54 | – | – |
| F55 | 20 A | Zapalniczka |
| F56 | 30 A | Sterowanie nagrzewnicą i klimatyzacją |
| F57 | – | – |
| F58 | 7,5 A | Pompka spryskiwacza szyby przedniej i tylnej |
| F59 | 10 A | Pokładowa Sterownik zasilaniem |
| F60 | 30 A | Sterownik instalacji przyczepy |
| F61 | 30 A | Sterownik instalacji przyczepy |
Volkswagen Polo VI – bezpieczniki pod maską
W komorze silnika znajdują się zabezpieczenia osprzętu silnika, układu wtrysku, sterowników i pozostałych urządzeń elektrycznych. Podane alternatywne wartości dotyczą różnych konfiguracji jednostek napędowych, w tym benzynowych i diesla.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | 10 A / 15 A / 30 A | Sterownik silnika |
| F2 | 7,5 A / 10 A | Czujnik ciśnienia paliwa dla niskiego ciśnienia (benzyna 2,0 l) Zawór elektromagnetyczny filtra z węglem aktywnym 1 (benzyna 2,0 l) Zawór sterujący wałka rozrządu 1 (benzyna 2,0 l) Zawór sterujący wałka rozrządu wydechu 1 (benzyna 2,0 l) Pompa chłodzenia powietrza doładowującego (benzyna 1,6 l) Zawór regulacji ciśnienia paliwaZawór regulacji ciśnienia oleju (silnika 1.6 TDI) Zawór płynu chłodzącego głowicy cylindrów (silnika 1.6 TDI) Pompa płynu chłodzącego obwodu wysokiej temperatury (silnika 1.6 TDI) Pomocnicza pompa ogrzewania (silnika 2.0 TSI) |
| F3 | 15A | Sonda lambda 1 przed katalizatorem Sonda lambda 1 za katalizatorem Sterownik czujnika NOx (1,6 l diesel) Sterownik 2 czujnika NOx (1,6 l diesel) |
| F4 | 15A | Sterownik pompy paliwa (dla silnika benzynowego z wymuszonym doprowadzeniem) Przekaźnik pompy paliwa (dla silnika benzynowego bez wymuszonego doprowadzenia) Przekaźnik zasilania prądem elementów silnika |
| F5 | 7,5 A / 10 A / 15 A | Wentylator chłodnicy (dla silnika benzynowego z wymuszonym doładowaniem) Zawór elektromagnetyczny filtra z węglem aktywnym 1 Zawór sterujący wałka rozrządu 1Zawór recyrkulacji powietrza turbosprężarki (benzyna 2,0 l) Zawór klapowy kolektora dolotowego (benzyna 2,0 l) Zawór sterujący wałka rozrządu zaworów wylotowych 1 (dla silnika benzynowego z wymuszonym doładowaniem ) ) Zawór regulacji ciśnienia oleju (dla silnika benzynowego z wymuszonym doładowaniem) Zawór sterujący strumieniem chłodzenia tłoka (benzyna 2,0 l) Zawór regulacji wałka rozrządu zaworów dolotowych 1 Czujnik poziomu i temperatury oleju (benzyna 2,0 l, olej napędowy 1,6 l) Zawór wysokiego ciśnienia gazu tryb Elektrozawór regulacji ciśnienia doładowania |
| F6 | 20 A / 7,5 A | Cewki zapłonowe 1-3 ze stopniem wyjściowym Automatyczna regulacja okresu żarzenia Element grzejny odpowietrznika skrzyni korbowej (silnika 1.6 TDI) |
| F7 | 15 A / 10 A | Pompa podciśnieniowa hamulców (benzyna 2,0 l) Zawór odcinający płyn chłodzący (benzyna 2,0 l) Zawór płynu chłodzącego do skrzyni biegów |
| F8 | 10 A | Przekaźnik pompy paliwa (dla silnika benzynowego bez wymuszonego dolotu) Wtryskiwacz, cylindry 1-3 (dla silnika benzynowego bez wymuszonego doprowadzenia) Zawór wtrysku gazu 1-3 (z silnikiem na gaz ziemny) Wtryskiwacz 2, cylindry 1-4 (benzyna 2,0 l ) ) Siłownik krzywki wydechu A dla cylindrów 1-4 (benzyna 2,0 l) Siłownik krzywki wydechu B dla cylindrów 1-4 (benzyna 2,0 l) |
| F9 | 7,5 A | Włącznik świateł hamowania |
| F10 | 7,5 A | Sterownik monitora akumulatora Pokładowa Sterownik zasilaniem Interfejs diagnostyczny magistrali danych |
| F11 | 30 A | Pomocnicza pompa hydrauliczna 1 do oleju skrzyni biegów |
| F12 | 10 A | Przekaźnik sprzęgła magnetycznego |
| F13 | – | – |
| F14 | 7,5 A | Sterownik silnika Sterownik ABS Główny przekaźnik |
| F15 | 30 A / 15 A | Moduł mechatroniczny do dwusprzęgłowej skrzyni biegów |
| F17 | 7,5 A | Sterownik silnika |
| F18 | 30 A | Rozrusznik |
| F19 | – | – |
| F20 | 40 A / 60 A | Sterownik ABS |
| F21 | 25 A | Sterownik ABS |
| F22 | – | – |
| F23 | – | – |
| F24 | 30 A | Wyłącznik termiczny wentylatora chłodnicy |
| F25 | 20 A / 40 A | Wentylator chłodnicy (dla silnika benzynowego bez wymuszonego wlotu powietrza) Element dodatkowej nagrzewnicy powietrza (silnika 1.6 TDI) |
| F26 | 50 A | Wentylator chłodnicy (dla silnika benzynowego z wymuszonym wlotem) |
| F27 | 30 A / 40 A | Wentylator chłodnicy (dla silnika benzynowego bez wymuszonego wlotu powietrza) Element dodatkowej nagrzewnicy powietrza (silnika 1.6 TDI) |
| F28 | 40 A | Dodatkowy element nagrzewnicy powietrza (silnika 1.6 TDI) |
| F29 | – | – |
Główne bezpieczniki akumulatora
Oddzielny blok zawiera sześć wysokoprądowych zabezpieczeń, w tym zasilanie skrzynek, alternator i wspomaganie układu kierowniczego. Wartości nie należy zwiększać ani zastępować standardową wkładką bez właściwej specyfikacji.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 350A | Alternator |
| 2 | 80A | Niewykorzystywane gniazdo |
| 3 | 150A | Zasilanie skrzynki bezpieczników w komorze silnika |
| 4 | 80A | Zasilanie 2 ze skrzynki bezpieczników tablicy rozdzielczej |
| 5 | 125A | Zasilanie skrzynki bezpieczników tablicy rozdzielczej 1 |
| 6 | 80A | Wspomaganie kierownicy |
Najczęstsze usterki i wybór bezpiecznika
Nie działa gniazdo 12 V: porównaj w kabinowej tabeli obwód gniazda z numeracją na osłonie własnej skrzynki. Nie każda wersja wykorzystuje identyczne gniazdo.
Nie włącza się radio: sprawdź obwody systemu multimedialnego i sterownika zasilania kabinowego.
Nie działają wycieraczki: sprawdź obwód przednich wycieraczek oraz osobną pozycję tylnej, jeżeli auto ma tylną wycieraczkę.
Problemy z rozruchem: sprawdź napięcie akumulatora, zasilanie sterownika silnika i odpowiednie przekaźniki. Bezpieczniki różnych jednostek napędowych mogą mieć inne wartości.
Polo po liftingu w 2021 roku może wykorzystywać zmienioną instalację. Schemat poprzedniej generacji, np. Volkswagen Polo III, nie będzie zgodny. Dodatkowo podobnie wyglądająca Škoda Citigo ma inną numerację.

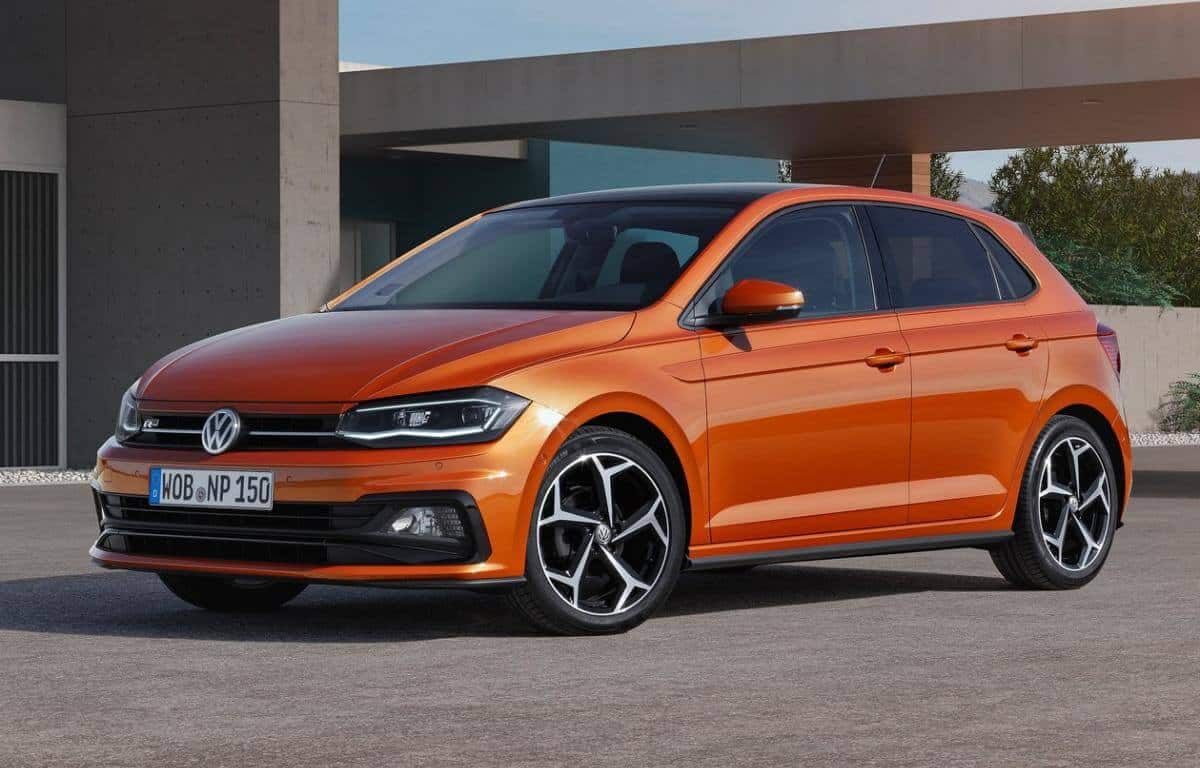

Fotografia: Volkswagen Polo SE 1.0 (2018), autor Vauxford, Wikimedia Commons, CC BY-SA 4.0.
