Opel Insignia B (2018-2019): bezpieczniki, schematy i lokalizacja

Opel Insignia B (Grand Sport i Sports Tourer) z lat 2018-2019 ma dwie główne skrzynki bezpieczników: w przedniej lewej części komory silnika oraz za boczną pokrywą deski rozdzielczej po stronie kierowcy. Poniższa rozpiska opiera się na instrukcji producenta Insignii B z 2018 roku. Uwzględnia 99 numerów pod maską i 42 numery w kabinie. Niektóre pozycje są niewykorzystane albo zależą od rodzaju reflektorów, diesla SCR/AdBlue, napędu 4×4 i wyposażenia.

Lokalizacja bezpieczników Opel Insignia B (2018-2019)

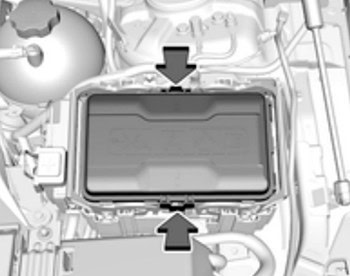

Pod maską: główna skrzynka znajduje się w przedniej lewej części komory silnika. Zdejmij pokrywę po zwolnieniu zatrzasków i załóż ją szczelnie po zakończeniu kontroli.

W kabinie: w samochodach europejskich z kierownicą po lewej stronie panel jest za osłoną z boku deski rozdzielczej. W autach z kierownicą po prawej stronie dostęp jest przez schowek pasażera. Przed wyjęciem wkładki wyłącz zapłon i odbiorniki elektryczne.

Poprzednia generacja Opel Insignia A (2016) wykorzystuje inne rozmieszczenie skrzynek i nie stanowi zamiennej rozpiski.

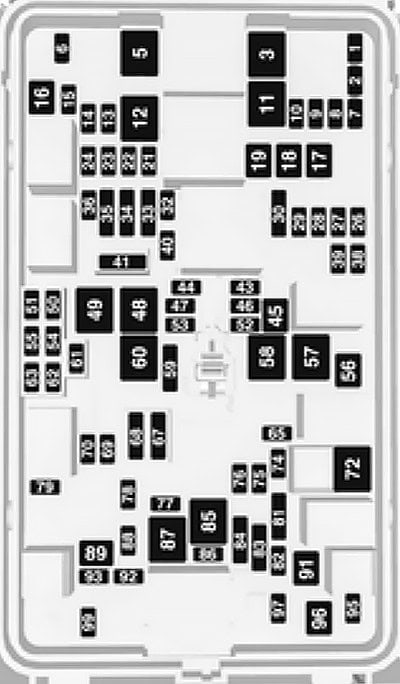

Opel Insignia B 2018-2019 – schemat i tabela komory silnika

W komorze silnika znajdują się zabezpieczenia m.in. ABS, napędu, rozrusznika, wycieraczek, wentylatora chłodnicy i świateł. Instrukcja fabryczna nie podaje w tej tabeli amperażu wszystkich pozycji, dlatego bezpieczników nie należy dobierać na podstawie podobnych modeli. Wpisy oznaczone jako niewykorzystywane dotyczą konfiguracji opisanej przez producenta i mogą różnić się między samochodami.

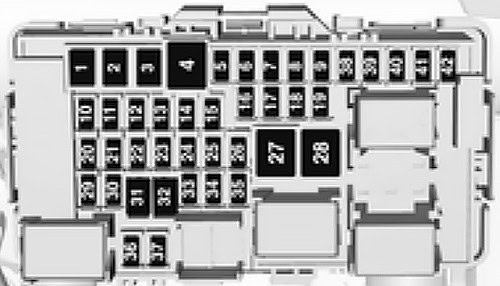

Opel Insignia B – schemat bezpieczników w kabinie

Panel kabiny zawiera 42 pozycje. Są tu oddzielne obwody elektrycznych szyb, sterownika nadwozia BCM, gniazda zasilania bagażnika, radia, USB, systemu alarmowego i innych elementów wyposażenia. Nie każda odmiana ma wszystkie wkładki zamontowane.

Który bezpiecznik sprawdzić przy konkretnej usterce?

Nie działa gniazdo zasilania w bagażniku: w panelu kabinowym sprawdź pozycję 26. Wartość amperażu odczytaj z fabrycznej wkładki lub etykiety.

Radio nie włącza się: sprawdź pozycję 42 w kabinie, a przy problemach z ekranem także 39. Port USB ma osobny obwód 35.

Przednie wycieraczki nie pracują: w skrzynce silnikowej sprawdź pozycję 16. Spryskiwacze mają osobne zabezpieczenie pod numerem 79.

Nie działa klakson: pod maską znajduje się pozycja 78, odpowiadająca za sygnał dźwiękowy.

Nie działa ogrzewanie tylnej szyby: w komorze silnika sprawdź numer 12. Podgrzewanie lusterek ma osobny numer 13.

Nie działa podgrzewanie kierownicy: zależnie od wyposażenia związane są z nim pozycje 43 w komorze silnika i 14 w kabinie.

Problemy z rozruchem: w skrzynce komory silnika występują pozycje rozrusznika 56 i 72, a sterownika silnika 46, 75 i 81. Należy też skontrolować akumulator i rozrusznik mechanicznie.

Insignia A i Insignia B – różnice w skrzynkach

Insignia drugiej generacji nie ma takiego samego układu jak Opel Insignia A (2014-2015). Także Opel Astra K (od 2016) korzysta z własnych numerów. W wersjach ze światłami LED, dieslem SCR i napędem na cztery koła mogą występować nieobsadzone pola albo inne warianty zabezpieczeń. W razie wątpliwości porównaj numerację ze swoją pokrywą i instrukcją rocznika.

Zdjęcie główne: Opel Insignia Innovation B, pokaz samochodowy 2017, autor KGC626, Wikimedia Commons, CC BY-SA 4.0. Numeracja i funkcje na podstawie instrukcji Opel Insignia B 2018, dział Electrical System / Fuses.
