Volkswagen Santana (1981-1985) - bezpieczniki i przekaźniki

Volkswagen Santana (Typ 32B, 1981-1985) to sedan oparty na technice Passata B2. W europejskich egzemplarzach występują dwa podstawowe układy bezpieczników: starszy, stosowany do sierpnia 1982 roku, oraz nowszy panel 22-pozycyjny używany od września 1982. Poniższa rozpiska dotyczy właśnie europejskiej Santany 32B – nie późniejszych modeli produkowanych na rynki brazylijski i chiński.

Dokumentacja elektryczna Volkswagena prowadzi Santanę razem z Passatem B2: osobne schematy obejmują m.in. Santanę LX, GX i GX5 z lat modelowych 1982-1984. Dlatego układ centralnej elektryki jest wspólny dla odpowiednich wersji obu modeli, ale obsada przekaźników zależy od silnika i wyposażenia.

Gdzie znajduje się skrzynka bezpieczników w Volkswagenie Santana?

Główny blok bezpieczników i przekaźników znajduje się w kabinie, pod półką po lewej stronie deski rozdzielczej. W nowszym układzie bezpieczniki są ustawione w jednym rzędzie, a nad nimi znajdują się gniazda przekaźników i miejsca dla dodatkowych zabezpieczeń.

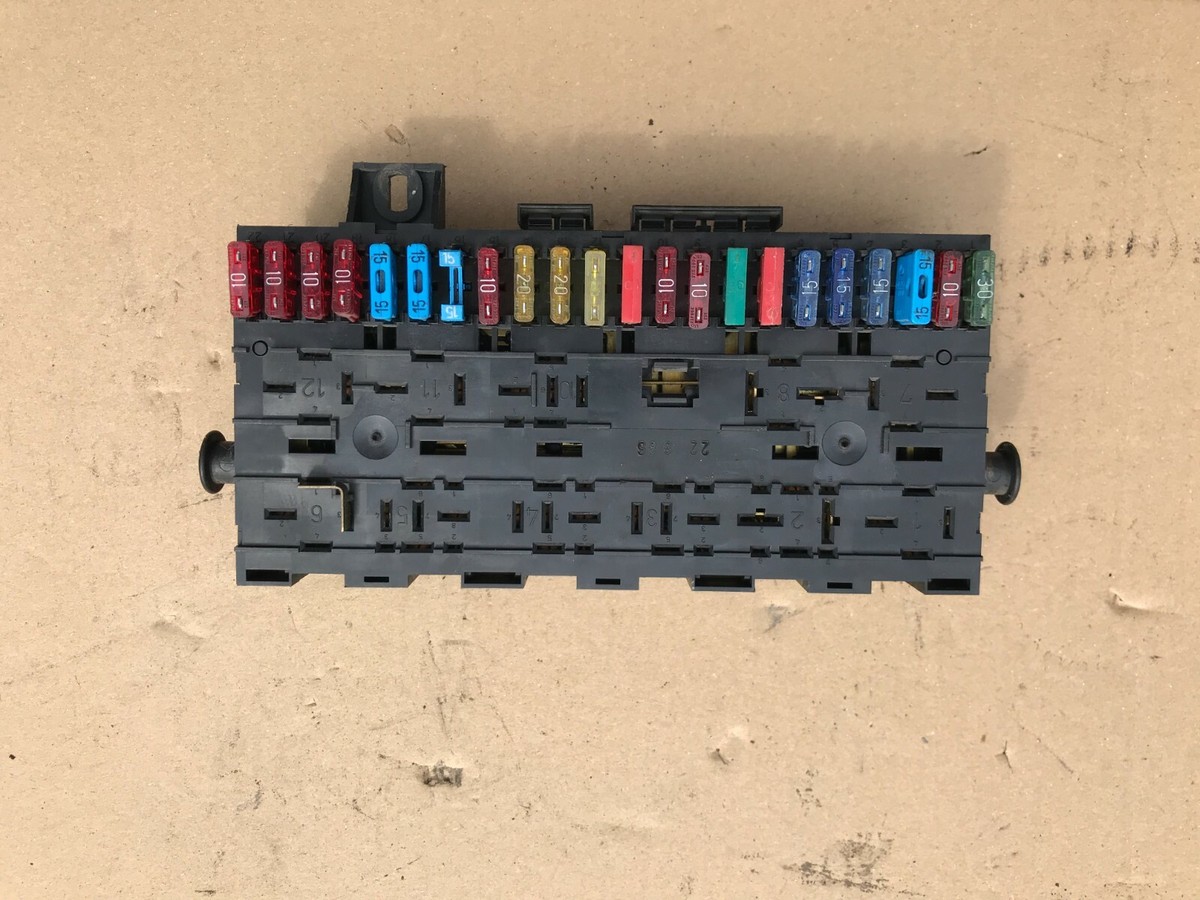

Panel centralnej elektryki stosowany w Volkswagenie Santana 32B i Passacie B2 — Panel centralnej elektryki platformy 32B. Obsada przekaźników zależy od rocznika, silnika i wyposażenia.

Volkswagen Santana do sierpnia 1982 – bezpieczniki

Najwcześniejsze egzemplarze wykorzystują panel z 15 bezpiecznikami ceramicznymi. Wartości i przypisanie obwodów różnią się od panelu stosowanego od września 1982.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
1	8	Lewe światło mijania.
2	8	Prawe światło mijania.
3	8	Lewe światło drogowe.
4	8	Prawe światło drogowe.
5	16	Ogrzewanie tylnej szyby.
6	8	Światła stopu i układ sygnalizacji świetlnej.
7	8	Zapalniczka i oświetlenie schowka.
8	8	Kierunkowskazy / układ migacza.
9	8	Światła cofania i klakson.
10	16	Dmuchawa ogrzewania.
11	8	Wycieraczki i układ wskaźników.
12	8	Oświetlenie tablicy rejestracyjnej i schowka.
13	8	Prawe światła pozycyjne.
14	8	Lewe światła pozycyjne.
15	16	Wentylator chłodnicy.

Volkswagen Santana od września 1982 – bezpieczniki 1-22

Od września 1982 Volkswagen stosował centralny panel z 22 pozycjami. W trakcie produkcji zmieniono wartości części zabezpieczeń: pozycja 3 ma 10 A we wczesnych egzemplarzach po zmianie i 15 A od stycznia 1983, a pozycja 13 zmienia się z 15 A na 20 A od września 1984.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
1	30	Wentylator chłodnicy; klimatyzacja.
2	10	Światła stopu.
3	10 / 15	Zapalniczka / gniazdo, radio, zegar, oświetlenie wnętrza i centralny zamek. 15 A od 01.1983.
4	15	Światła awaryjne.
5	–	Pozycja rezerwowa.
6	15	Światła przeciwmgielne – obwód roboczy.
7	10	Lewe światła pozycyjne i tylne.
8	10	Prawe światła pozycyjne i tylne.
9	10	Prawe światło drogowe i kontrolka świateł drogowych.
10	10	Lewe światło drogowe.
11	15	Wycieraczki i spryskiwacze przedniej szyby.
12	15	Wycieraczka i spryskiwacz tylnej szyby, kontrola poziomu płynu chłodzącego, elektrycznie regulowane lusterko – zależnie od wersji.
13	15 / 20	Ogrzewanie tylnej szyby i podgrzewanie lusterek. 20 A od 09.1984.
14	20	Dmuchawa ogrzewania / wentylacji.
15	10	Światła cofania; podświetlenie położeń wybieraka automatycznej skrzyni biegów.
16	15	Klakson jednotonowy.
17	10	Automatyka rozruchowa gaźnika, zawór odcięcia biegu jałowego i elektryczne podgrzewanie układu dolotowego.
18	10	Klakson dwutonowy, podgrzewanie przedniego siedzenia, układ Stop-Start, kontrolka układu hamulcowego, spryskiwacze reflektorów – zależnie od wyposażenia.
19	10	Kierunkowskazy.
20	10	Oświetlenie tablicy rejestracyjnej, oświetlenie schowka i sterowanie świateł przeciwmgielnych.
21	10	Lewe światło mijania.
22	10	Prawe światło mijania.

Najczęściej szukane bezpieczniki

Obwód	Do 08.1982	Od 09.1982
Zapalniczka / gniazdo	7 – 8 A	3 – 10 A lub 15 A od 01.1983
Radio	zależnie od instalacji	3 – 10/15 A
Wycieraczki przednie	11 – 8 A	11 – 15 A
Dmuchawa	10 – 16 A	14 – 20 A
Ogrzewanie tylnej szyby	5 – 16 A	13 – 15/20 A
Wentylator chłodnicy	15 – 16 A	1 – 30 A
Światła mijania lewe / prawe	1 / 2 – po 8 A	21 / 22 – po 10 A
Światła drogowe lewe / prawe	3 / 4 – po 8 A	10 / 9 – po 10 A
Światła stopu	6 – 8 A	2 – 10 A

Przekaźniki – Santana do sierpnia 1982

Pozycja	Funkcja
16	Rezerwa.
17	Przekaźnik odciążenia zacisku X.
18	Przekaźnik pompy paliwa.
19	Przekaźnik pracy przerywanej wycieraczek.
20	Przekaźnik świateł awaryjnych.
21	Sterownik / moduł zestawu wskaźników.
22	Przekaźnik klaksonu dwutonowego.
23	Przekaźnik podgrzewania układu dolotowego; w dieslu przekaźnik świec żarowych.
24	Przekaźnik wycieraczki i spryskiwacza tylnej szyby.
25	Przekaźnik świateł przeciwmgielnych.
26	Przekaźnik spryskiwaczy / wycieraczek reflektorów.
27	Przekaźnik przełączania świateł do jazdy dziennej – zależnie od rynku.
28	Przekaźnik włączania świateł do jazdy dziennej – zależnie od rynku.
29	Gniazdo dodatkowego bezpiecznika.
30	Przekaźnik elektrycznych szyb.
31	Przekaźnik klimatyzacji.

Przekaźniki – Santana od września 1982

Obsada zależy od jednostki napędowej i wyposażenia. W dokumentacji występują osobne warianty dla silników gaźnikowych, wtryskowych i wysokoprężnych oraz dla klimatyzacji, elektrycznych szyb czy spryskiwaczy reflektorów.

Pozycja	Możliwa funkcja
1	Rezerwa.
2	Podgrzewanie kolektora dolotowego w silniku gaźnikowym; przekaźnik pompy paliwa w wersji z wtryskiem; w dieslu przekaźnik świec żarowych.
3	Moduł ostrzegania o niezapiętych pasach.
4	Sterownik wskaźników / ekonomizera – zależnie od wersji.
5	Przekaźnik klimatyzacji.
6	Przekaźnik klaksonu dwutonowego; w części wersji zworka.
7	Przekaźnik świateł przeciwmgielnych.
8	Przekaźnik odciążenia zacisku X.
9	Rezerwa.
10	Przekaźnik pracy przerywanej wycieraczek; w części wersji zworka.
11	Przekaźnik wycieraczki i spryskiwacza tylnej szyby.
12	Przekaźnik świateł awaryjnych; w wersjach z przyczepą odpowiedni moduł kierunkowskazów.
13	Zależnie od wersji: przekaźnik rozrusznika układu Stop-Start, odłączanie świateł przeciwmgielnych lub element sterowania układem wtryskowym.
14	Zależnie od wersji: przekaźnik szyb elektrycznych, elementy Stop-Start, sterowanie biegiem jałowym / zimnym rozruchem.
15	Przekaźnik spryskiwaczy / wycieraczek reflektorów lub sterowanie układem odcięcia – zależnie od wersji.
16	Przekaźnik świateł przeciwmgielnych w wybranych wersjach rynkowych lub przekaźnik elektrycznych szyb.
17	Miejsce na adapter dodatkowych bezpieczników.
18	Przekaźnik impulsowy zaworu zimnego rozruchu albo moduł kontroli układu chłodzenia – zależnie od silnika.

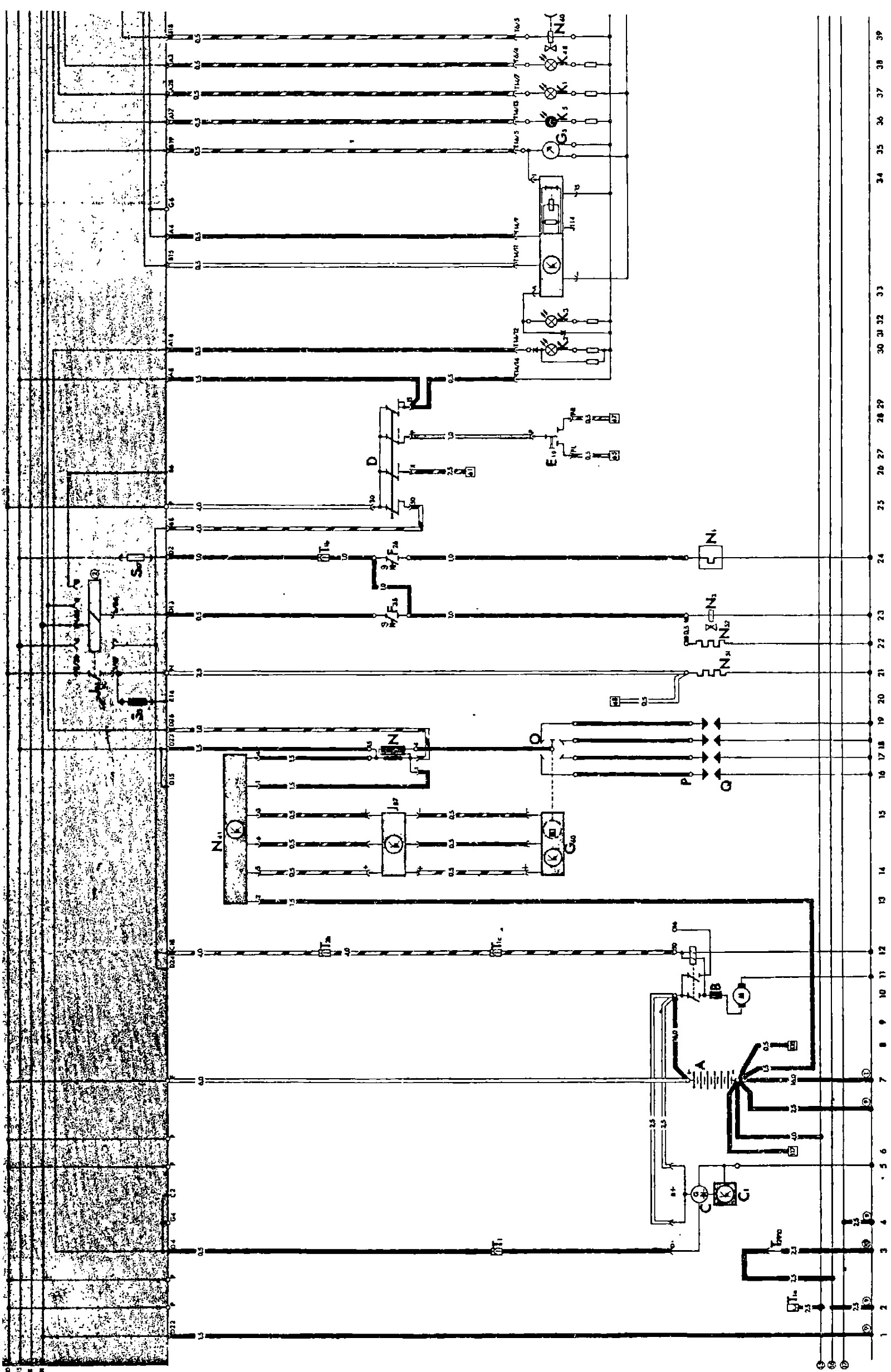

Schemat instalacji elektrycznej Santany 1982-1983

Poniższy fabryczny schemat z dokumentacji Passat/Santana obejmuje wersje Santana LX, GX i GX5 z roku modelowego 1982 oraz część wersji 1983. Nie należy traktować go jako jednego schematu dla wszystkich silników – dokumentacja przewiduje osobne uzupełnienia dla wybranych jednostek.

Schemat instalacji elektrycznej Volkswagen Santana LX GX i GX5 z roku modelowego 1982 — Fragment fabrycznej dokumentacji elektrycznej dla Passata i Santany z roku modelowego 1982.

Jeżeli potrzebujesz schematu dla samochodu z tej samej platformy, ale oznaczonego jako Passat, zobacz również Volkswagen Passat B2 – bezpieczniki i przekaźniki.
