Volkswagen T-Cross pierwszej generacji (C1), oferowany w Europie od 2019 roku, występuje m.in. z silnikami TSI oraz TDI i opcjonalną automatyczną skrzynią DSG. W samochodzie znajdują się skrzynka bezpieczników w komorze silnika, blok zabezpieczeń głównych przy akumulatorze i panel kabinowy. Poniżej przedstawiono 28 pozycji pod maską, sześć zabezpieczeń głównego zasilania i 61 pozycji w kabinie. Wyposażenie i obsada mogą się różnić między rocznikami 2019-2023.
Volkswagen T-Cross (2019-2023) – gdzie są bezpieczniki?
W kabinie: panel znajduje się pod deską rozdzielczą po stronie kierowcy, za osłoną. Pod maską: główna skrzynka umieszczona jest obok akumulatora. Dodatkowe wysokoprądowe wkładki znajdują się bezpośrednio przy akumulatorze. Przed wyjmowaniem bezpieczników wyłącz zapłon; duże wkładki zasilania głównego powinien kontrolować odpowiednio przygotowany serwis.
Pokrewny Volkswagen Polo VI (2017-2020) ma inną obsadę paneli. Nie wolno przenosić jego wartości amperażu do T-Crossa.

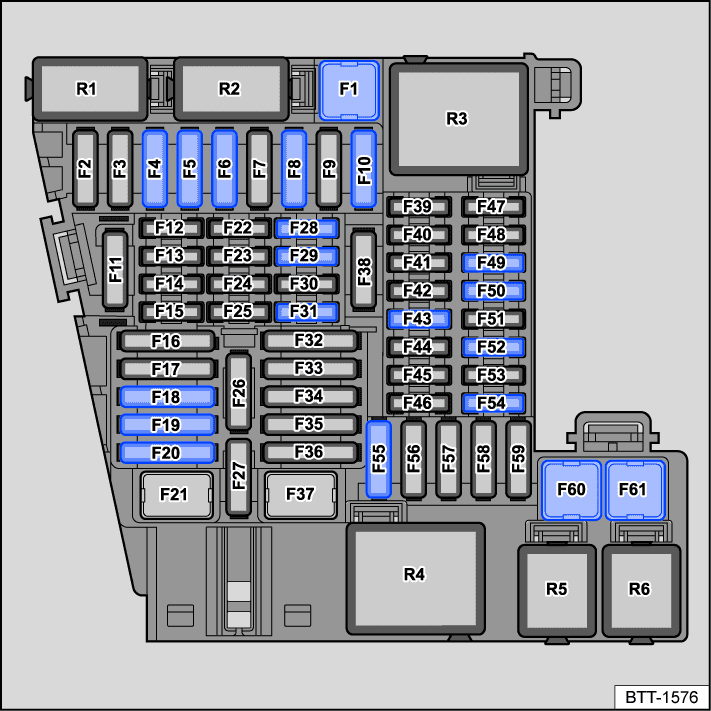

Volkswagen T-Cross – schemat bezpieczników kabinowych
Tabela zachowuje fabryczne oznaczenia F1-F61, w tym gniazda nieobsadzone w pokazanej konfiguracji. Pozycja F55 odpowiada za gniazdo zasilania 12 V. Radio korzysta z F19, wyświetlacz multimediów z F24, a klakson z F36. Nie podano wartości amperażu tam, gdzie źródłowa instrukcja nie określa ich dla wszystkich wariantów. Znak „-” w kolumnie amperażu oznacza konieczność sprawdzenia oryginalnej wkładki, także w wierszach pól niewykorzystywanych.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | – | Nieużywane gniazdo |
| F2 | – | Ładowarka USB do telefonów komórkowych (uniwersalna stacja dokująca) |
| F3 | – | Wzmacniacz dźwięku |
| F4 | – | Nieużywane gniazdo |
| F5 | – | Elektryczny szyberdach |
| F6 | – | Centralny zamek |
| F7 | – | Nieużywane gniazdo |
| F8 | – | Dmuchawa wentylacji kabiny (Climatronic) |
| F9 | – | Nieużywane gniazdo |
| F10 | – | Nieużywane gniazdo |
| F11 | – | Nieużywane gniazdo |
| F12 | – | Nieużywane gniazdo |
| F13 | – | Gniazdo diagnostyczne / Czujnik deszczu i światła / Manetka świateł / Przełącznik świateł |
| F14 | – | Dźwignia wycieraczki / spryskiwacza przedniej szyby / spryskiwacza tylnej szyby |
| F15 | – | Zestaw wskaźników |
| F16 | – | Oświetlenie zewnętrzne pojazdu – strona prawa |
| F17 | – | Elektrycznie sterowana szyba – przednia prawa / Elektrycznie sterowana szyba – prawa tylna / Elektrycznie sterowane lusterko zewnętrzne z prawej strony / Opuszczanie prawego zewnętrznego lusterka wstecznego (przechylanie w dół) |
| F18 | – | Spryskiwacz do szyb |
| F19 | – | Radio |
| F20 | – | Ogrzewanie tylnej szyby |
| F21 | – | Blokada zapłonu / Elektrozawór rozrusznika (rozruch z blokadą zapłonu) |
| F22 | – | Nieużywane gniazdo |
| F23 | – | kamera cofania |
| F24 | – | Wyświetlacz radia z systemem nawigacji |
| F25 | – | Wielofunkcyjna kierownica |
| F26 | – | Nieużywane gniazdo |
| F27 | – | Nieużywane gniazdo |
| F28 | – | Czujnik ultradźwiękowy (alarm) |
| F29 | – | Nieużywane gniazdo |
| F30 | – | Nieużywane gniazdo |
| F31 | – | Sterownik Climatronic |
| F32 | – | blokada zapłonu |
| F33 | – | Elektrycznie sterowane szyby – przednie lewe / Elektryczne szyby – tylne lewe / Elektrycznie sterowane zewnętrzne lusterko wsteczne lewe |
| F34 | – | Nieużywane gniazdo |
| F35 | – | Oświetlenie zewnętrzne pojazdu – strona lewa |
| F36 | – | Klakson |
| F37 | – | Nieużywane gniazdo |
| F38 | – | Sterownik elektryczny |
| F39 | – | Sterownik czujnika parkowania |
| F40 | – | Przełącznik świateł / Przełącznik świateł cofania / Gniazdo diagnostyczne / Wewnętrzne lusterko wsteczne / Kamera cofania |
| F41 | – | Nieużywane gniazdo |
| F42 | – | Czujnik sprzęgła / Przekaźnik rozruchu zasilania 1 / Przekaźnik rozruchu zasilania 2 / Wyłącznik ciśnieniowy klimatyzacji |
| F43 | – | Wycieraczka tylnej szyby |
| F44 | – | układ poduszek powietrznych |
| F45 | – | Nieużywane gniazdo |
| F46 | – | Nieużywane gniazdo |
| F47 | – | Nieużywane gniazdo |
| F48 | – | Jednostka kontroli dostępu bezkluczykowego |
| F49 | – | Nieużywane gniazdo |
| F50 | – | Nieużywane gniazdo |
| F51 | – | Nieużywane gniazdo |
| F52 | – | Reflektor LED – prawa strona |
| F53 | – | Dźwignia zmiany biegów automatycznej skrzyni biegów / Blokada wyjmowania kluczyka zapłonu (tylko w pojazdach z automatyczną skrzynią biegów i bez dostępu bezkluczykowego) |
| F54 | – | Reflektor LED – lewa strona |
| F55 | – | Gniazdo zasilania 12 V |
| F56 | – | Dmuchawa wentylacji kabiny |
| F57 | – | Nieużywane gniazdo |
| F58 | – | Spryskiwacze przedniej szyby / spryskiwacz tylnej szyby |
| F59 | – | Nieużywane gniazdo |
| F60 | – | Nieużywane gniazdo |
| F61 | – | Nieużywane gniazdo |

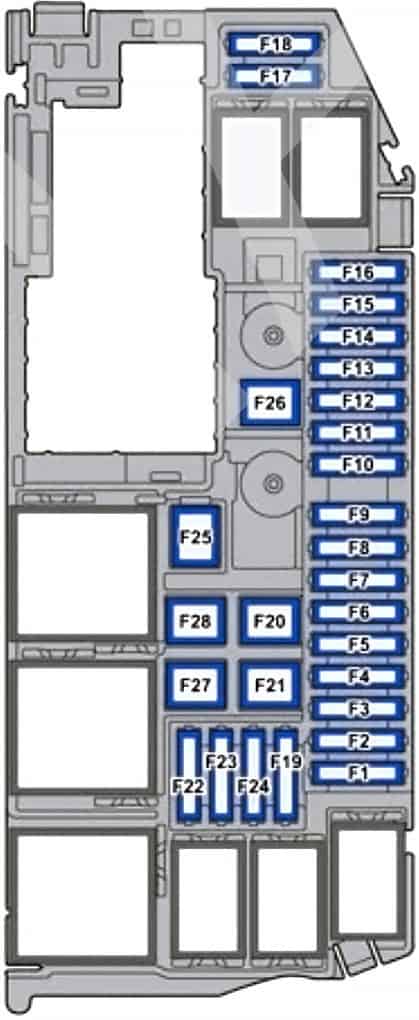

Volkswagen T-Cross – schemat skrzynki w komorze silnika
Panel silnikowy zabezpiecza m.in. sterownik wtrysku, pompę paliwa, rozrusznik, elementy układu chłodzenia, automatyczną skrzynię biegów oraz ABS/ESC. Oznaczenia są wspólne dla kilku wariantów wyposażenia, ale np. pozycje F1, F15, F20 i F25 nie muszą być obsadzone jednakowo w silnikach benzynowych i dieslach. Wartości dobieraj wyłącznie zgodnie z własnym samochodem.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | – | Sterownik silnika ECM |
| F2 | – | Zawór dozujący paliwo / pompa cieczy chłodzącej |
| F3 | – | Sonda lambda przed katalizatorem / sonda lambda za katalizatorem |
| F4 | – | pompa paliwa |
| F5 | – | Wentylator chłodnicy – elektroniczny / Zawór regulacji ciśnienia oleju / Zmienny wał napędowy – wlot / Zmienny wał napędowy – wydech / Zawór filtra z węglem aktywnym / Czujnik etanolu |
| F6 | – | Cewki zapłonowe |
| F7 | – | Pompa podciśnienia układu hamulcowego |
| F8 | – | Przekaźnik pompy paliwa (silnik MPI) / zawory wtryskiwaczy paliwa |
| F9 | – | czujnik pedału hamulca |
| F10 | – | Sterownik elektryczny |
| F11 | – | Nieużywane gniazdo |
| F12 | – | Nieużywane gniazdo |
| F13 | – | Nieużywane gniazdo |
| F14 | – | Główny przekaźnik układu wtryskowego / Sterownik silnika ECM / Sterownik ABS/ESC |
| F15 | – | Sterownik automatycznej skrzyni biegów. |
| F16 | – | Nieużywane gniazdo |
| F17 | – | Sterowanie rozruchem, zacisk 50 |
| F18 | – | Rozrusznik |
| F19 | – | Nieużywane gniazdo |
| F20 | – | Sterownik ESC |
| F21 | – | Sterownik ESC |
| F22 | – | Nieużywane gniazdo |
| F23 | – | Nieużywane gniazdo |
| F24 | – | Nieużywane gniazdo |
| F25 | – | Wentylator chłodnicy – 1. bieg (silnik MPI) |
| F26 | – | wentylator chłodnicy |
| F27 | – | Wentylator chłodnicy – 2. bieg (silnik MPI) |
| F28 | – | Nieużywane gniazdo |

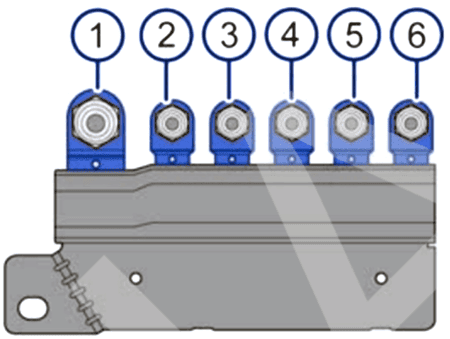

T-Cross – główne bezpieczniki przy akumulatorze
Osobny blok zasilania ma sześć głównych wkładek, w tym zabezpieczenie alternatora, zasilania skrzynki silnikowej, panelu kabiny i wspomagania kierownicy. Są to duże wkładki, które wymagają właściwego typu i wartości znamionowej. Numer 2 w źródłowym zestawieniu nie ma wskazanego odbiornika, więc opis pozostawiono jako niepotwierdzony.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 350 | Alternator |
| 2 | 80 | Nieużywane gniazdo |
| 3 | 150 | Zasilanie skrzynki bezpieczników komory silnika |
| 4 | 80 | Zasilanie 2 ze skrzynki bezpieczników w tablicy rozdzielczej |
| 5 | 125 | Zasilanie 1 ze skrzynki bezpieczników w tablicy rozdzielczej |
| 6 | 80 | Wspomaganie kierownicy |
Jaki bezpiecznik sprawdzić przy awarii T-Crossa?
Nie działa gniazdo 12 V: zacznij od F55 w kabinie. Jeżeli ponownie przepala zabezpieczenie, sprawdź stan gniazda i podłączonych akcesoriów.
Radio lub ekran multimedialny nie działają: w panelu kabiny sprawdź F19 i F24, zależnie od wyposażenia.
Nie działa klakson: w kabinie pozycja F36. Przy sprawnym bezpieczniku sprawdź sygnał dźwiękowy i przewody.
Tylna wycieraczka nie pracuje: pozycja F43. Spryskiwacze przedniej i tylnej szyby są powiązane z F58.
Silnik nie uruchamia się: w skrzynce silnika sprawdź F18 (rozrusznik), a także zasilanie sterownika silnika F1, F14 i F17, właściwe dla konkretnej odmiany napędowej.
Problem z ESC: w komorze silnika numery F20 i F21 dotyczą zabezpieczeń układu stabilizacji. Dokładna diagnoza wymaga odczytu błędów.
Czy każdy T-Cross 2019-2023 ma identyczny rozkład?
Nie. Konstrukcja paneli jest podobna, ale producent stosował zmiany obsady w zależności od rynku, rocznika, skrzyni biegów i silnika. W dokumentacji można znaleźć różnice nawet między egzemplarzami z różnych miesięcy 2019 roku. Nie używaj automatycznie wartości wkładek z innego wariantu.
W Škodzie Kamiq (2019-2020) i SEAT-cie Ibizie (2018) występują inne konfiguracje, chociaż samochody wykorzystują rozwiązania MQB A0.
Zdjęcie główne: Volkswagen T-Cross R-Line z 2019 roku, fot. Vauxford, Wikimedia Commons, CC BY-SA 4.0. Rysunki przedstawiają skrzynki rodziny T-Cross pierwszej generacji. Zabezpieczenia wymagają sprawdzenia dla danego rocznika i wyposażenia.
