Fiat Freemont (2011-2016) – bezpieczniki, pełne tabele i schematy skrzynek

Fiat Freemont (2011-2016) to siedmiomiejscowy samochód rodzinny spokrewniony konstrukcyjnie z Dodge Journey. Jego instalacja elektryczna jest rozdzielona na dwa panele: wewnętrzny pod deską rozdzielczą po stronie pasażera oraz główne centrum dystrybucji zasilania (PDC) w komorze silnika. Poniższe zestawienia obejmują wszystkie pozycje opisane w polskiej instrukcji Fiata, z uwzględnieniem wkładek kartridżowych i bezpieczników mini.

Wersje z silnikiem Diesla, benzynowym V6, automatyczną skrzynią biegów, napędem AWD i rozszerzonym wyposażeniem mogą mieć inną obsadę części gniazd. Pozycje zapasowe i układy przeznaczone na wybrane rynki pozostawiono w tabelach, aby nie pomijać elementów widocznych w fabrycznym zestawieniu.

Gdzie znajdują się skrzynki bezpieczników we Fiacie Freemont?

Panel kabinowy znajduje się po stronie pasażera, pod dolną częścią deski rozdzielczej. Centrum zasilania PDC znajduje się pod maską, w komorze silnika. W obu przypadkach układ pozycji jest inny, mimo że numery F101-F133 mogą występować jednocześnie w kabinie i w komorze silnika.

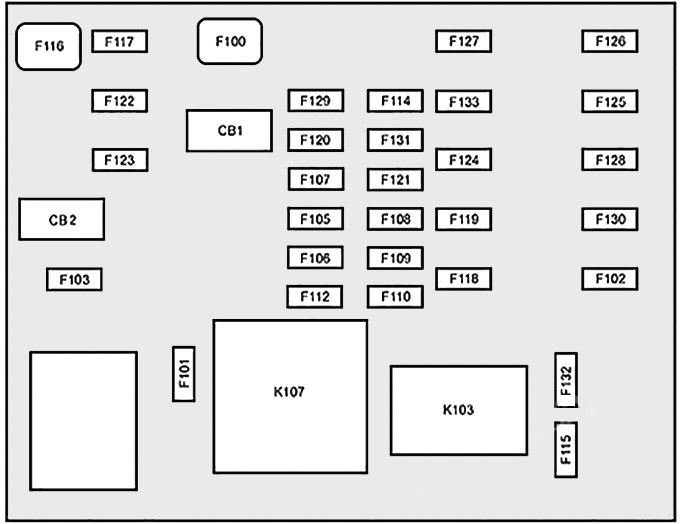

Bezpieczniki w kabinie – lokalizacja i sposób dostępu

Gdzie szukać: po otwarciu przednich drzwi pasażera spójrz pod schowek i pod dolną krawędź deski rozdzielczej, nad miejscem na nogi. Panel znajduje się od strony pasażera, a nie po stronie kierowcy. Po wyłączeniu zapłonu i wszystkich odbiorników odsuń dywanik, aby nie utrudniał dostępu. Sprawdź numerację bezpieczników na schemacie poniżej; jeśli dolna osłona utrudnia dostęp, należy ją odchylić zgodnie z mocowaniami danego egzemplarza. Nie demontuj elementów obudowy poduszki powietrznej ani nie szarp przewodów instalacji.

W tym panelu znajdują się trzy oddzielne obwody zasilania gniazd 12 V: F102, F103 i F106. Dlatego awaria tylko jednego gniazda nie musi oznaczać wspólnego problemu z całym zasilaniem akcesoriów.

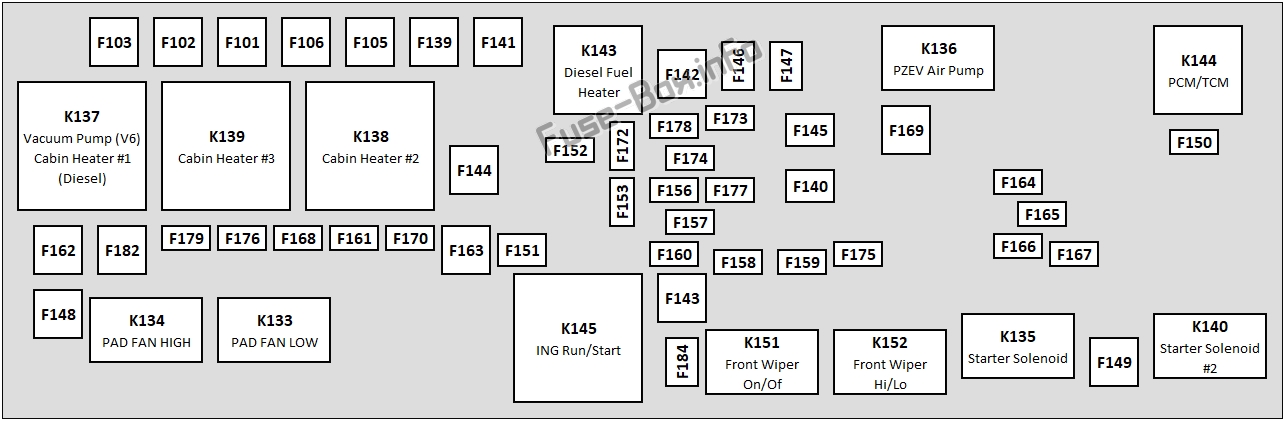

Skrzynka bezpieczników w komorze silnika – centrum PDC

Lokalizacja i otwieranie: podnieś maskę i znajdź czarną prostokątną skrzynkę centrum dystrybucji zasilania (PDC). Zanim zdejmiesz pokrywę, wyłącz zapłon i wszystkich odbiorników. Zwolnij mocowania plastikowej osłony i zdejmij ją ostrożnie, bez podważania wiązek. Na wewnętrznej stronie pokrywy umieszczono fabryczną legendę pozycji. Porównaj ją z diagramem, a po kontroli załóż pokrywę tak, by zatrzaski i uszczelnienie prawidłowo przylegały. Bezpieczników głównych systemów hamowania, kierownicy i zasilania silnika nie należy zastępować mocniejszymi wkładkami.

Przekaźniki w centrum dystrybucji zasilania

Na schemacie PDC, oprócz bezpieczników F101-F184, widoczne są oznaczenia przekaźników K. Ich obecność zależy od silnika i wyposażenia. Przykładowo K143 obsługuje podgrzewanie paliwa Diesla, K135 jest związany z rozrusznikiem, a K151 i K152 z pracą przednich wycieraczek. Części wyposażenia dla innych rynków, np. układ PZEV, nie montowano we wszystkich europejskich Freemontach.

Najczęściej sprawdzane obwody

Zapalniczka: F102 20 A w panelu pasażera. Ten sam obwód może zasilać lewe tylne gniazdo 12 V.

Gniazdo w konsoli: F103 20 A. Tylne gniazdo zasilania: F106 20 A.

Radio: F128 15 A w kabinie. Kamera cofania: F107 10 A, jeśli zamontowana.

Ogrzewanie tylnej szyby: F116 30 A w kabinie. Podgrzewanie lusterek: F117 10 A.

Pompa paliwa: F153 20 A w centrum PDC pod maską. Przednie wycieraczki: F184 30 A pod maską, natomiast tylna wycieraczka korzysta z F115 20 A w kabinie.

Wersje silnikowe, AWD i wyposażenie opcjonalne

W silnikach wysokoprężnych charakterystyczne są F142 40 A dla świec żarowych, F152 25 A dla podgrzewania paliwa oraz wybrane zabezpieczenia dodatkowych nagrzewnic kabiny. Napęd AWD wykorzystuje m.in. F120 10 A w panelu kabiny i F177 20 A pod maską. W autach bez takiego napędu pozycje mogą pozostawać niewykorzystane. Opcjonalny inwerter 110 V ma oddzielny bezpiecznik F100 30 A w panelu pasażera.

Zabezpieczenia Freemonta opierają się na architekturze amerykańskiej grupy Chrysler, a nie na układach znanych z mniejszych Fiatów, takich jak Fiat Bravo II. Podobieństwo oznaczeń Fxx nie oznacza zgodności funkcji bezpieczników.

FAQ: Fiat Freemont 2011-2016

Gdzie jest skrzynka bezpieczników w kabinie?

Pod deską rozdzielczą po stronie pasażera, ponad przestrzenią na nogi, w pobliżu dolnej części schowka.

Który bezpiecznik odpowiada za zapalniczkę?

F102 20 A w panelu pasażera. Pozostałe gniazda 12 V mają własne zabezpieczenia F103 i F106.

Gdzie sprawdzić bezpiecznik pompy paliwa?

F153 20 A znajduje się w centrum PDC w komorze silnika.

Czy bezpieczniki Diesla pasują do wersji benzynowej?

Podstawowa architektura paneli jest podobna, ale obsada pozycji dla świec żarowych, podgrzewania paliwa, dodatkowych nagrzewnic i innych odbiorników zależy od silnika.
