Fiat Bravo II typu 198 był oferowany w Europie od 2007 r. i występował z kilkoma rodzinami silników benzynowych i wysokoprężnych. W zależności od wyposażenia samochód ma skrzynkę w desce rozdzielczej, skrzynkę obok akumulatora w komorze silnika oraz dodatkową skrzynkę po lewej stronie bagażnika. Instrukcja producenta rozdziela część pozycji według rynku, rodzaju reflektorów, wersji MultiAir i wyposażenia dodatkowego.
Bravo II jest konstrukcyjnie blisko spokrewniony z Lancią Delta III, z którą dzieli platformę i część jednostek napędowych. Nie oznacza to jednak zgodności numeracji skrzynek – każdą z nich trzeba sprawdzać według dokumentacji konkretnego modelu.
Gdzie są bezpieczniki w Fiat Bravo II?
Panel kabinowy znajduje się pod deską rozdzielczą po stronie kierowcy. Skrzynka komory silnika jest umieszczona obok akumulatora. W autach z odpowiednim wyposażeniem dodatkowy panel znajduje się po lewej stronie bagażnika.

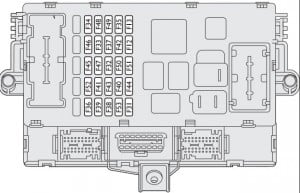

Skrzynka bezpieczników w desce rozdzielczej
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F12 | 7,5 | Prawe światło mijania – reflektory halogenowe |
| F12 | 15 | Prawe światło mijania – reflektory Bi-Xenon |
| F13 | 7,5 | Lewe światło mijania i korektor ustawienia reflektorów – reflektory halogenowe |
| F13 | 15 | Lewe światło mijania – reflektory Bi-Xenon |
| F31 | 5 | Cewki przekaźników skrzynki komory silnika, Body Computer |
| F32 | 15 | Wzmacniacz subwoofera Hi-Fi / radio i radionawigacja w wybranych wersjach 1.4 Turbo MultiAir |
| F33 | 20 | Elektryczna szyba tylna lewa |
| F34 | 20 | Elektryczna szyba tylna prawa |
| F35 | 5 | Styk NC pedału hamulca, czujnik wody w paliwie Diesla, przepływomierz; w 1.4 Turbo MultiAir także czujnik pedału sprzęgła i ciśnienia serwa hamulcowego |
| F36 | 20 | Centralny zamek, Safe Lock, zwalnianie klapy bagażnika |
| F37 | 7,5 | Styk NO pedału hamulca, zestaw wskaźników, sterowniki lamp wyładowczych; także trzecie światło STOP |
| F39 | 10 | Radio/radionawigacja, przygotowanie radia, Blue&Me, syrena alarmu, czujniki alarmu, moduł chłodzenia wnętrza, TPMS, gniazdo diagnostyczne, tylne lampki sufitowe |
| F40 | 30 | Ogrzewanie tylnej szyby |
| F41 | 7,5 | Podgrzewanie lusterek zewnętrznych i dysz spryskiwaczy |
| F43 | 30 | Wycieraczki przednie i dwukierunkowa pompa spryskiwaczy przedniej/tylnej szyby |
| F44 | 15 | Gniazda prądowe / zapalniczka |
| F46 | 20 | Silnik elektrycznego dachu |
| F47 | 20 | Elektryczna szyba przednia po stronie kierowcy |
| F48 | 20 | Elektryczna szyba przednia po stronie pasażera |
| F49 | 5 | Podświetlenie paneli i sterowań, czujnik deszczu/zmierzchu, sterownik dachu, czujniki alarmu, podgrzewanie przednich foteli |
| F51 | 5 | Moduł chłodzenia wnętrza, przygotowanie radia, Cruise Control, Blue&Me, czujniki parkowania, AQS, klimatyzacja automatyczna, elektryczne lusterka, TPMS; w 1.4 Turbo MultiAir także stabilizator napięcia |
| F52 | 15 | Wycieraczka tylnej szyby |
| F53 | 7,5 | Zestaw wskaźników; w odpowiednich wersjach także tylne światło przeciwmgielne |

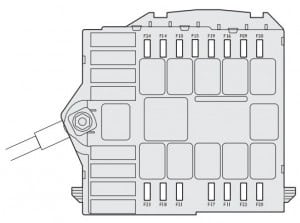

Skrzynka bezpieczników w komorze silnika
Wartości F09, F14, F15 i F30 zależą od rynku oraz sposobu rozdzielenia obwodów reflektorów, świateł przeciwmgielnych i wyposażenia dodatkowego. Jeżeli układ na pokrywie skrzynki różni się od jednego z wariantów poniżej, pierwszeństwo ma oznaczenie właściwe dla danego egzemplarza.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F08 | 40 | Wentylator układu klimatyzacji |
| F09 | 7,5 | Prawe przednie światło przeciwmgielne / Cornering – w wybranych wersjach/rynkach |
| F09 | 30 | Pompa spryskiwaczy reflektorów – wariant wyposażenia |
| F10 | 10 | Sygnał dźwiękowy |
| F14 | 15 | Światła drogowe – wariant z jednym zabezpieczeniem obwodu |
| F14 | 7,5 | Prawe światło drogowe – wariant z osobnym zabezpieczeniem |
| F15 | 7,5 | Lewe światło drogowe – wariant z osobnym zabezpieczeniem |
| F15 | 30 | Dodatkowa nagrzewnica PTC1 – wariant wyposażenia |
| F19 | 7,5 | Sprężarka klimatyzacji |
| F20 | 20 | Elektryczna pompa spryskiwaczy reflektorów – jeśli występuje |
| F21 | 15 | Elektryczna pompa paliwa w zbiorniku – jeśli występuje |
| F30 | 15 | Przednie światła przeciwmgielne / Cornering – wariant wspólnego obwodu |
| F30 | 7,5 | Lewe przednie światło przeciwmgielne / Cornering – wariant z osobnym zabezpieczeniem |
| F85 | 15 | Pompa paliwa – zależnie od wersji |
| F87 | 5 | Czujnik stanu naładowania akumulatora – 1.4 Turbo MultiAir |

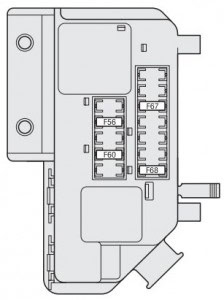

Skrzynka bezpieczników w bagażniku
Ten panel występuje w samochodach z odpowiednim wyposażeniem foteli. Instrukcja Fiata wymienia cztery obsadzone pozycje użytkowe.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | 30 | Elektryczna regulacja prawego przedniego fotela |
| F2 | 30 | Elektryczna regulacja lewego przedniego fotela |
| F3 | 10 | Podgrzewanie lewego przedniego fotela |
| F6 | 10 | Podgrzewanie prawego przedniego fotela |
Najczęściej sprawdzane obwody
Zapalniczka i gniazdo 12 V: F44 w desce rozdzielczej ma 15 A.
Radio, Blue&Me i diagnostyka: główna pozycja wskazana przez Fiata to F39 10 A. Ten sam obwód obejmuje również część wyposażenia alarmowego i TPMS.
Wycieraczki: F43 30 A odpowiada za przednie wycieraczki i pompę spryskiwaczy, natomiast F52 15 A zabezpiecza wycieraczkę tylną.
Ogrzewanie tylnej szyby: F40 ma 30 A, a podgrzewanie lusterek i dysz spryskiwaczy jest chronione przez F41 7,5 A.
Pompa paliwa: zależnie od wersji producent wskazuje F21 15 A lub F85 15 A w skrzynce komory silnika.
Różnice wyposażenia i silników
Najwięcej wariantów dotyczy reflektorów i świateł przeciwmgielnych. F12 i F13 mają 7,5 A przy halogenach i 15 A w wersjach Bi-Xenon. W komorze silnika część samochodów używa wspólnego zabezpieczenia świateł drogowych lub przeciwmgielnych, a część osobnych bezpieczników dla lewej i prawej strony.
Poprzednikiem Bravo II w gamie Fiata był Fiat Stilo, ale oba modele mają zupełnie inne rozmieszczenie skrzynek i nie należy przenosić między nimi numeracji bezpieczników.
FAQ: Fiat Bravo II 2007-2014
Gdzie jest bezpiecznik zapalniczki?
W skrzynce deski rozdzielczej jest to F44 o wartości 15 A.
Gdzie jest bezpiecznik radia i Blue&Me?
Główny bezpiecznik wskazany w instrukcji to F39 10 A w panelu kabinowym.
Dlaczego F12 i F13 mają dwie wartości?
Wartość zależy od rodzaju reflektorów. Wersje halogenowe korzystają z 7,5 A, a Bi-Xenon z 15 A.
Gdzie jest bezpiecznik tylnej wycieraczki?
F52 15 A w skrzynce deski rozdzielczej.
