Fiat Linea typu 323 w wersji przed modernizacją z lat 2007-2012 ma dwie główne skrzynki bezpieczników: panel w desce rozdzielczej oraz skrzynkę w komorze silnika przy akumulatorze. Zakres 2007-2012 jest celowy – po liftingu z 2013 r. część instalacji pod maską została zmieniona i wymaga osobnego zestawienia.
Linea powstała na tej samej rodzinie platform co Fiat Grande Punto i korzysta z wielu wspólnych jednostek napędowych. Pokrewieństwo techniczne nie oznacza jednak zgodności numeracji bezpieczników.
Gdzie są bezpieczniki w Fiat Linea 2007-2012?
Panel kabinowy znajduje się po lewej stronie deski rozdzielczej, za osłoną. Skrzynka komory silnika jest umieszczona obok akumulatora i obejmuje m.in. układ sterowania silnikiem, wentylatory, ABS/ESP, pompę paliwa, wycieraczki i oświetlenie.

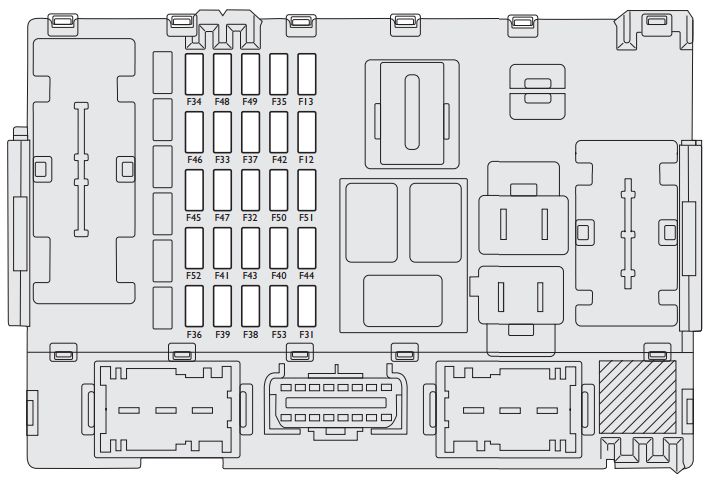

Skrzynka bezpieczników w desce rozdzielczej
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F12 | 7,5 | Prawe światło mijania |
| F13 | 7,5 | Lewe światło mijania i korektor ustawienia reflektorów |
| F31 | 7,5 | Cewki przekaźników skrzynki komory silnika i zasilanie Body Computer |
| F32 | 15 | Subwoofer – jeśli występuje |
| F33 | 20 | Lewa tylna szyba elektryczna |
| F34 | 20 | Prawa tylna szyba elektryczna |
| F35 | 7,5 | Światła cofania, styk pedału hamulca, przepływomierz, sterownik świec żarowych, czujnik wody w paliwie i wybrane czujniki silnika |
| F36 | 7,5 | Sterownik szyb elektrycznych – stałe zasilanie elektroniki |
| F37 | 7,5 | Zestaw wskaźników i sygnał świateł STOP |
| F38 | 20 | Body Computer / centralny zamek |
| F39 | 10 | Radio, a zależnie od wersji także klimatyzacja i Blue&Me |
| F40 | 30 | Ogrzewanie tylnej szyby |
| F41 | 7,5 | Podgrzewanie lusterek zewnętrznych |
| F42 | 7,5 | Układ hamulcowy ABS/ESP |
| F43 | 20 | Pompa spryskiwaczy / sterowanie wycieraczkami |
| F44 | 15 | Zapalniczka lub gniazdo zasilania 12 V |
| F45 | 10 | Siłownik zamka bagażnika |
| F47 | 20 | Przednia szyba elektryczna kierowcy |
| F48 | 20 | Przednia szyba elektryczna pasażera |
| F49 | 7,5 | Podświetlenie sterowań, elektryczne lusterka, sterownik szyb, alarm, lusterko elektrochromatyczne i czujnik deszczu |
| F50 | 7,5 | Sterownik poduszek powietrznych |
| F51 | 7,5 | Cruise Control, przygotowanie radia, Blue&Me, czujniki parkowania, klimatyzacja – zależnie od wyposażenia |
| F52 | 15 | Sterownik szyb i elektryczna regulacja fotela kierowcy – jeśli występuje |
| F53 | 7,5 | Body Computer i zestaw wskaźników |

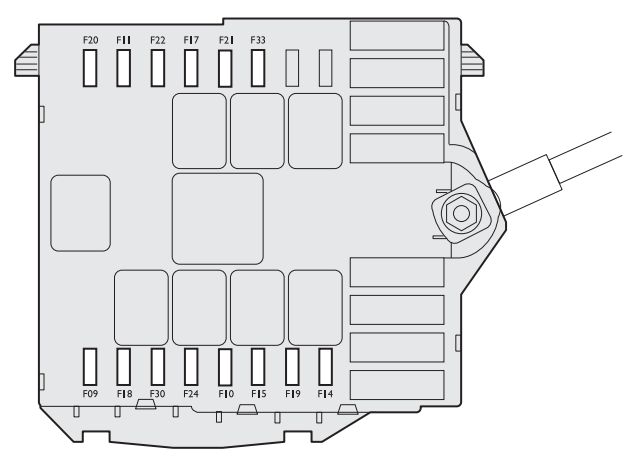

Skrzynka bezpieczników w komorze silnika
Wartości F06, F07 i F22 różnią się zależnie od silnika i wyposażenia. Nie należy zastępować jednego wariantu innym wyłącznie na podstawie numeru pozycji.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F01 | 70 | Główne zasilanie skrzynki deski rozdzielczej |
| F03 | 20 | Wyłącznik zapłonu |
| F04 | 30 | Elektrozawory układu hamulcowego ABS/ESP |
| F05 | 40 | Pompa układu hamulcowego ABS/ESP |
| F06 | 20 / 30 | Wentylator chłodzenia – niska prędkość; wartość zależna od wersji silnikowej i wyposażenia |
| F07 | 20 / 30 / 40 | Wentylator chłodzenia – wysoka prędkość; wartość zależna od wersji silnikowej i wyposażenia |
| F08 | 30 | Wentylator układu klimatyzacji |
| F10 | 15 | Sygnał dźwiękowy |
| F11 | 10 | Wtórne obwody sterowania silnikiem |
| F14 | 7,5 | Prawe światło drogowe |
| F15 | 7,5 | Lewe światło drogowe |
| F16 | 7,5 | Zasilanie układu diagnostycznego / sterowania silnikiem – zależnie od wersji |
| F17 | 10 | Podstawowe obwody sterowania silnikiem |
| F18 | 10 | Sterownik silnika |
| F19 | 7,5 | Sprężarka klimatyzacji |
| F21 | 15 | Pompa paliwa |
| F22 | 15 / 20 | Wtryskiwacze, cewki zapłonowe i podstawowe obwody sterowania silnikiem – wartość zależna od silnika |
| F23 | 20 | Silnik przednich wycieraczek |
| F24 | - | Pozycja zapasowa / wolna |
| F00 | 50 | Sterownik podgrzewania świec żarowych – Diesel |
| F30 | 15 | Przednie światła przeciwmgielne |
Najczęściej sprawdzane obwody
Zapalniczka / gniazdo 12 V: F44 15 A w panelu kabinowym.
Pompa paliwa: F21 15 A w komorze silnika.
Przednie wycieraczki: F23 20 A zabezpiecza silnik wycieraczek, a F43 20 A w kabinie jest związany z pompą spryskiwaczy i sterowaniem układu.
ABS/ESP: F04 30 A i F05 40 A odpowiadają za obwody dużej mocy, a F42 7,5 A w kabinie za część sterującą.
Ogrzewanie tylnej szyby: F40 30 A w skrzynce deski rozdzielczej.
Pokrewieństwo z Grande Punto
Linea i Grande Punto korzystają z podobnej architektury samochodu oraz wielu tych samych silników, dlatego nazwy niektórych obwodów są zbliżone. Rozkład skrzynek nie jest jednak identyczny. W Fiacie Punto Evo 2010-2012 zastosowano już inny układ części zabezpieczeń.
FAQ: Fiat Linea 2007-2012
Gdzie jest bezpiecznik zapalniczki?
F44 15 A w skrzynce deski rozdzielczej.
Gdzie jest bezpiecznik pompy paliwa?
F21 15 A w skrzynce komory silnika.
Gdzie jest bezpiecznik przednich wycieraczek?
Silnik wycieraczek zabezpiecza F23 20 A pod maską. W kabinie F43 20 A odpowiada za pompę spryskiwaczy i sterowanie układu.
Czy tabela pasuje do Linei po liftingu z 2013 r.?
Nie w całości. Po modernizacji część obwodów w skrzynce komory silnika zmieniono, dlatego późniejszą wersję należy rozpatrywać osobno.
