Ford Expedition z lat 2003-2006 należy do drugiej generacji modelu. W tym okresie skrzynka bezpieczników znajduje się pod prawą stroną deski rozdzielczej i łączy funkcję panelu bezpieczników kabiny oraz rozdziału zasilania. Ford zmieniał jednak obsadę części pozycji w kolejnych latach produkcji, dlatego nie należy traktować całego zakresu 2003-2006 jako jednej identycznej rozpiski.
W praktyce najważniejszy podział przypada na 2003-2004 oraz 2005-2006. Jeżeli masz wcześniejszego Expeditiona pierwszej generacji, skorzystaj z osobnego zestawienia Ford Expedition 1997-2002. Dla kolejnej generacji obowiązuje już inny układ opisany we wpisie Ford Expedition 2007-2008.

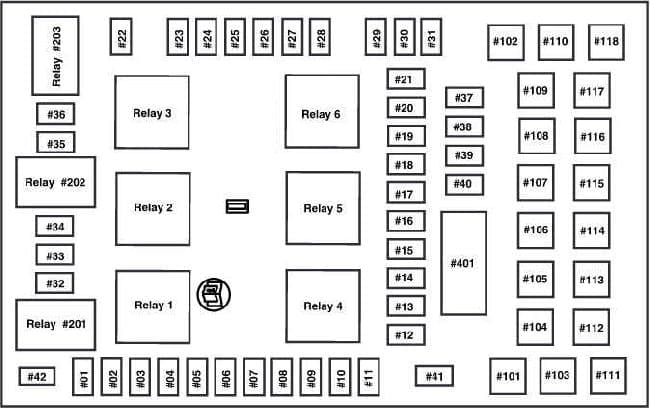

Lokalizacja skrzynki bezpieczników
Panel bezpieczników znajduje się pod prawą stroną deski rozdzielczej, po stronie pasażera. Aby uzyskać dostęp, należy zdjąć boczny panel wykończeniowy, a następnie pokrywę skrzynki. W tej generacji jedna skrzynka skupia zarówno bezpieczniki niskoprądowe, jak i maxi-bezpieczniki oraz przekaźniki.
Układ fizyczny skrzynki jest bardzo podobny w całym zakresie 2003-2006, ale zmienia się przypisanie części pozycji. Dlatego przed wymianą bezpiecznika sprawdź rok modelowy auta.
Ford Expedition 2003-2004 – bezpieczniki
Poniższa tabela odpowiada układowi z instrukcji Forda dla rocznika 2004. W roczniku 2003 występują drobne różnice, które oznaczono bezpośrednio przy odpowiednich pozycjach.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 10 | Praca/akcesoria: przednia wycieraczka, zestaw wskaźników, tylna wycieraczka; w 2004 także moduł TPMS. |
| 2 | 20 | Kierunkowskazy, światła awaryjne, światła stop i CHMSL. |
| 3 | 7,5 | Elektryczne lusterka, pamięć fotela kierowcy i moduł pamięci. |
| 4 | 10 / 15 | 2003: 10 A – DVD, sterowanie audio z tyłu, CDDJ. 2004: 15 A – te same obwody. |
| 5 | 7,5 | PCM, wyłącznik tempomatu, klimatyzacja, światła stop, blokada zmiany biegów, BSM, cewki przekaźników trzeciego rzędu. |
| 6 | 15 | Przełącznik świateł, światła postojowe, tablica rejestracyjna, światła przeciwmgielne, instalacja przyczepy. |
| 7 | 7,5 | Radio – sygnał rozruchu. |
| 8 | 10 | Ogrzewanie tylnej szyby i podgrzewane lusterka. |
| 9 | 10 / 15 | 2003: 10 A – alternator. 2004: 15 A – pompa paliwa i jej przekaźnik. |
| 10 | 20 | Światła cofania i postojowe przyczepy. |
| 11 | 10 | Sprzęgło sprężarki klimatyzacji, układ 4×4 IWE; w 2004 również przekaźnik sprężarki zawieszenia pneumatycznego. |
| 12 | 10 | Tempomat i jego przekaźnik. |
| 13 | 10 | Klimatyzacja, ogrzewanie tylnej szyby, układ DEATC i ładowanie akumulatora przyczepy. |
| 14 | 10 / 15 | 2003: 15 A – siłownik klapy mieszającej klimatyzacji, DRL i światła cofania. 2004: 10 A – DRL, DTRS, światła cofania przyczepy, lusterko elektrochromatyczne, radio nawigacyjne. |
| 15 | 5 | AdvanceTrac, zestaw wskaźników – zasilanie RUN/START. |
| 16 | 10 | ABS / AdvanceTrac – zasilanie RUN/START. |
| 17 | 15 | Przednie światła przeciwmgielne. |
| 18 | 10 | Pomocnicza klimatyzacja, lusterko elektrochromatyczne, kierunkowskazy; zależnie od wyposażenia także klimatyzowane fotele. |
| 19 | 10 | Moduł sterowania systemem bezpieczeństwa biernego RCM. |
| 20 | 30 | Zawieszenie pneumatyczne i moduł 4×4. |
| 21 | 15 | Zestaw wskaźników, oświetlenie wnętrza, lampki pod lusterkami; w 2004 także TPMS. |
| 22 | 10 | Szyberdach, radio z opóźnionym zasilaniem, uchylane tylne szyby, wzmacniacz anteny nawigacji. |
| 23 | 10 | Prawe światło mijania. |
| 24 | 15 | Oświetlenie wnętrza, schowka i przestrzeni bagażowej oraz przekaźnik oszczędzania akumulatora. |
| 25 | 10 | Lewe światło mijania. |
| 26 | 20 | Klakson. |
| 27 | 5 | Kompas, tylne czujniki parkowania, blokada zmiany biegów, O/D, moduł zawieszenia pneumatycznego. |
| 28 | 5 | Cewka przekaźnika PCM, immobilizer SecuriLock; w 2004 również cewka przekaźnika tempomatu. |
| 29 | 30 | Sterownik elektrycznego hamulca przyczepy. |
| 30 | 30 | Centralny zamek, zwalnianie szyby klapy i silniki zamków. |
| 31 | 20 / 25 | Radio i subwoofer; w 2003 instrukcja podaje 25 A, w 2004 20 A. |
| 32 | 15 | Czujniki katalizatora i elektrozawory skrzyni biegów. |
| 33 | 20 / 10 | 2003: 20 A – układ EVAP, HEGO, VMV, IMTV i sprzęgło A/C. 2004: 10 A – te obwody oraz EGR/EVR. |
| 34 | 20 / 15 | PCM, wtryskiwacze i przepływomierz MAF; 20 A w 2003, 15 A w 2004. |
| 35 | 20 | Światła drogowe i kontrolka świateł drogowych. |
| 36 | 10 | Prawy kierunkowskaz / światło stop przyczepy. |
| 37 | 20 | Gniazdo zasilania w przestrzeni bagażowej. |
| 38 | 25 | Tylna wycieraczka i spryskiwacz. |
| 39 | 20 | Gniazda zasilania konsoli i deski rozdzielczej. |
| 40 | 20 | Reflektory, DRL, przełącznik świateł i zasilanie obwodów świateł mijania. |
| 41 | 20 | Zapalniczka i złącze diagnostyczne OBD-II. |
| 42 | 10 | Lewy kierunkowskaz / światło stop przyczepy. |
| 101 | 30 | Rozrusznik. |
| 102 | 30 | Zasilanie stacyjki. |
| 103 | 30 | Pompa ABS / AdvanceTrac. |
| 104 | 30 | Lewy fotel trzeciego rzędu. |
| 105 | 30 | Zapasowy. |
| 106 | 30 | Ładowanie akumulatora przyczepy. |
| 107 | 30 | Pomocnicza dmuchawa klimatyzacji. |
| 108 | 30 | Elektrycznie regulowany fotel pasażera. |
| 109 | 30 | Fotel kierowcy, moduł pamięci, lusterka z pamięcią, regulowane pedały. |
| 110 | 30 | Zapasowy. |
| 111 | 50 | Sprężarka zawieszenia pneumatycznego. |
| 112 | 30 | Zawory ABS / AdvanceTrac. |
| 113 | 30 | Przednia wycieraczka i spryskiwacz. |
| 114 | 40 | Ogrzewanie tylnej szyby i podgrzewane lusterka. |
| 115 | 30 | Moduł 4×4 i silnik skrzynki rozdzielczej. |
| 116 | 40 | Przednia dmuchawa. |
| 117 | 30 | Prawy fotel trzeciego rzędu. |
| 118 | 30 | Moduł klimatyzowanych foteli kierowcy i pasażera. |
| 401 | 30 | Wyłącznik automatyczny elektrycznych szyb i szyberdachu. |
Ford Expedition 2005-2006 – bezpieczniki
W rocznikach 2005 i 2006 Ford zmienił część obsady panelu. Najbardziej widoczna różnica względem 2003-2004 dotyczy m.in. pompy paliwa, która przechodzi na pozycję 12, oraz zmian w obwodach 30-34.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 7,5 | Praca/akcesoria: przednia wycieraczka, zestaw wskaźników, tylna wycieraczka. |
| 2 | 20 | Kierunkowskazy, światła awaryjne, światła stop i CHMSL. |
| 3 | 7,5 | Elektryczne lusterka, pamięć fotela kierowcy i moduł pamięci. |
| 4 | 15 | DVD, sterowanie audio z tylnych siedzeń, radio nawigacyjne CDDJ. |
| 5 | 7,5 | PCM, tempomat, klimatyzacja, światła stop, blokada zmiany biegów, BSM i cewki przekaźników trzeciego rzędu. |
| 6 | 15 | Światła postojowe, podświetlenie, tablica rejestracyjna, światła przeciwmgielne, instalacja przyczepy. |
| 7 | 5 | Radio – sygnał rozruchu. |
| 8 | 10 | Ogrzewanie tylnej szyby i podgrzewane lusterka. |
| 9 | – | Niewykorzystany. |
| 10 | 20 | Światła cofania i postojowe przyczepy. |
| 11 | 10 | Sprzęgło sprężarki klimatyzacji i elektrozawór IWE układu 4×4. |
| 12 | 15 | Przekaźnik pompy paliwa, wyłącznik bezwładnościowy, moduł sterownika i pompa paliwa. |
| 13 | 10 | Klimatyzacja, ogrzewanie tylnej szyby i cewka przekaźnika ładowania akumulatora przyczepy. |
| 14 | 10 | DRL, DTRS, światła cofania przyczepy, lusterko elektrochromatyczne i klimatyzacja. |
| 15 | 5 | AdvanceTrac z RSC i zestaw wskaźników. |
| 16 | 10 | ABS / AdvanceTrac z RSC. |
| 17 | 15 | Przednie światła przeciwmgielne. |
| 18 | 10 | Pomocnicza klimatyzacja, lusterko elektrochromatyczne i sterowanie trybem pomocniczym. |
| 19 | 10 | Moduł poduszek powietrznych RCM. |
| 20 | 30 | Centralny zamek, zwalnianie szyby klapy i zamki drzwi / klapy. |
| 21 | 15 | Zestaw wskaźników i oświetlenie wnętrza. |
| 22 | 10 | Szyberdach, radio z opóźnionym zasilaniem, uchylane tylne szyby i antena nawigacji. |
| 23 | 10 | Prawe światło mijania. |
| 24 | 15 | Oświetlenie wnętrza, schowka, bagażnika i przekaźnik oszczędzania akumulatora; także podgrzewany zawór PCV. |
| 25 | 10 | Lewe światło mijania. |
| 26 | 20 | Klakson. |
| 27 | 5 | Kompas, tylne czujniki parkowania, blokada zmiany biegów, O/D i zawieszenie pneumatyczne. |
| 28 | 5 | Cewka przekaźnika PCM, SecuriLock i cewka przekaźnika podgrzewanego PCV. |
| 29 | 30 | Elektryczny hamulec przyczepy. |
| 30 | 25 | Zawieszenie pneumatyczne oraz sprzęgło skrzynki rozdzielczej 4×4. |
| 31 | 20 | Radio i subwoofer. |
| 32 | 15 | Czujniki katalizatora, elektrozawory skrzyni, EVAP, HEGO, VMV, sprzęgło A/C, CMCV i VCT. |
| 33 | – | Niewykorzystany. |
| 34 | 15 | PCM, wtryskiwacze i przepływomierz MAF. |
| 35 | 20 | Światła drogowe i kontrolka świateł drogowych. |
| 36 | 10 | Prawy kierunkowskaz / światło stop przyczepy. |
| 37 | 20 | Gniazdo zasilania w przestrzeni bagażowej. |
| 38 | 25 | Tylna wycieraczka i spryskiwacz. |
| 39 | 20 | Gniazda zasilania konsoli i deski rozdzielczej. |
| 40 | 20 | DRL, reflektory, przełącznik świateł i obwody świateł mijania. |
| 41 | 20 | Zapalniczka i złącze diagnostyczne OBD-II. |
| 42 | 10 | Lewy kierunkowskaz / światło stop przyczepy. |
| 101 | 30 | Rozrusznik. |
| 102 | 30 | Zasilanie stacyjki. |
| 103 | 30 | Pompa ABS / AdvanceTrac z RSC. |
| 104 | 30 | Lewy fotel trzeciego rzędu. |
| 105 | 30 | Zapasowy. |
| 106 | 30 | Ładowanie akumulatora przyczepy. |
| 107 | 30 | Pomocnicza dmuchawa klimatyzacji. |
| 108 | 30 | Elektrycznie regulowany fotel pasażera. |
| 109 | 30 | Fotel kierowcy, pamięć, lusterka z pamięcią i regulowane pedały. |
| 110 | 30 | Zapasowy. |
| 111 | 50 | Sprężarka zawieszenia pneumatycznego. |
| 112 | 30 | Zawory ABS / AdvanceTrac z RSC. |
| 113 | 30 | Przednia wycieraczka i spryskiwacz. |
| 114 | 40 | Ogrzewanie tylnej szyby i podgrzewane lusterka. |
| 115 | 30 | Silnik skrzynki rozdzielczej i przekaźniki 4×4. |
| 116 | 40 | Przednia dmuchawa. |
| 117 | 30 | Prawy fotel trzeciego rzędu. |
| 118 | 30 | Moduł klimatyzowanych foteli kierowcy i pasażera. |
| 401 | 30 | Wyłącznik automatyczny elektrycznych szyb i szyberdachu. |
Przekaźniki
| Oznaczenie | Funkcja |
|---|---|
| R01 | Przekaźnik rozrusznika. |
| R02 | Przekaźnik opóźnionego zasilania akcesoriów. |
| R03 | Przekaźnik świateł drogowych. |
| R04 | Przekaźnik ogrzewania tylnej szyby. |
| R05 | Przekaźnik ładowania akumulatora przyczepy. |
| R06 | Przekaźnik przedniej dmuchawy. |
| R201 | Przekaźnik świateł postojowych przyczepy. |
| R202 | Przekaźnik przednich świateł przeciwmgielnych. |
| R203 | Przekaźnik PCM. |
| R301 | Przekaźnik świateł cofania przyczepy. |
| R302 | 2003-2004: przekaźnik tempomatu. 2005-2006: przekaźnik podgrzewanego zaworu PCV. |
| R303 | Przekaźnik pompy paliwa. |
| R304 | Przekaźnik oszczędzania akumulatora. |
| R305 | Przekaźnik klaksonu. |
Najczęściej szukane bezpieczniki
- Zapalniczka: pozycja 41, 20 A.
- Gniazda zasilania konsoli / deski: pozycja 39, 20 A.
- Gniazdo zasilania w bagażniku: pozycja 37, 20 A.
- Pompa paliwa: w 2004 pozycja 9, 15 A; w 2005-2006 pozycja 12, 15 A. W 2003 układ różni się od późniejszych wersji i należy sprawdzić instrukcję dla konkretnego auta.
- Radio: pozycja 31 oraz pomocniczo 7 i 22 zależnie od funkcji.
- Klakson: pozycja 26, 20 A oraz przekaźnik R305.
- Światła mijania: pozycja 23 prawa strona i 25 lewa strona, po 10 A.
- Przednia wycieraczka: maxi-bezpiecznik 113, 30 A.
Jeżeli samochód jest z roku modelowego 2007 lub nowszego, nie korzystaj z tej rozpiski — trzecia generacja ma inny układ. W takim przypadku przejdź do Ford Expedition 2007-2008, a dla późniejszych aut również do Ford Expedition 2009-2014.
Bezpieczeństwo: Ford zaleca odłączenie akumulatora przed pracą przy bezpiecznikach wysokoprądowych. Bezpiecznik zawsze wymieniaj na element o dokładnie takim samym amperażu.
