Ford Expedition z lat 2015-2017 ma dwie główne skrzynki bezpieczników: panel w kabinie oraz skrzynkę rozdziału zasilania w komorze silnika. Układ i numeracja poniżej odpowiadają poliftingowej wersji trzeciej generacji Expedition oferowanej w latach 2015-2017.
W kabinie znajdują się m.in. zabezpieczenia szyb, oświetlenia, radia, SYNC, klaksonu i modułów wyposażenia. Skrzynka pod maską obsługuje obwody dużej mocy, wentylatory chłodnicy, ABS, pompę paliwa, wycieraczki, ogrzewanie szyb i instalację przyczepy.
Wcześniejszy wariant tego modelu znajdziesz tutaj: Ford Expedition 2009-2014.
Skrzynka bezpieczników w kabinie
Panel bezpieczników znajduje się po stronie pasażera, pod deską rozdzielczą. Aby uzyskać dostęp, należy odsunąć panel wykończeniowy i otworzyć osłonę skrzynki.
Różnice rocznikowe: Ford zmienił obsadę kilku pozycji między rokiem modelowym 2015 a 2016-2017. Tam, gdzie występują różnice, podajemy oba warianty bez łączenia ich w jeden opis.

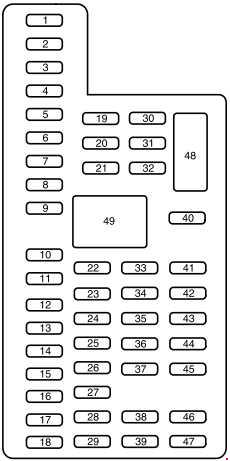

” class=”attachment-full size-full” alt=”Ford Expedition 2015-2017 schemat skrzynki bezpieczników w kabinie” title=”Ford Expedition 2015-2017 – skrzynka bezpieczników w kabinie” decoding=”async” />
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 30 | Elektryczna szyba kierowcy. |
| 2 | 15 | Sterowanie tylnymi siedzeniami, moduł bramki multimedialnej. |
| 3 | 30 | Elektryczna szyba pasażera. |
| 4 | 10 | Oświetlenie uruchamiane na żądanie. |
| 5 | 20 | Wzmacniacz audio. |
| 6 | 5 | Tylne elektroniczne sterowanie klimatyzacją. |
| 7 | 7,5 | Elektryczne lusterka, przełącznik pamięci fotela kierowcy. |
| 8 | – | Niewykorzystany. |
| 9 | 10 | SYNC, elektryczna klapa bagażnika, panel wykończeniowy, wyświetlacz. |
| 10 | 10 | Przekaźnik zasilania akcesoriów. |
| 11 | 10 | Moduł bezkluczykowego dostępu i uruchamiania. |
| 12 | 15 | Oświetlenie wnętrza i lampki progowe/pod lusterkami. |
| 13 | 15 | Prawe kierunkowskazy oraz prawe światła stop/kierunkowskaz. |
| 14 | 15 | Lewe kierunkowskazy oraz lewe światła stop/kierunkowskaz. |
| 15 | 15 | Światła cofania, trzecie światło stopu, lusterko elektrochromatyczne. |
| 16 | 10 | Prawe przednie światło mijania. |
| 17 | 10 | Lewe przednie światło mijania. |
| 18 | 10 | Blokada zmiany biegów, podświetlenie przycisku START/klawiatury, elektrycznie składany trzeci rząd siedzeń, system bezkluczykowy. |
| 19 | – | Niewykorzystany. |
| 20 | 20 | Przekaźniki centralnego zamka – ryglowanie i odryglowanie. |
| 21 | – | Niewykorzystany. |
| 22 | 20 | Klakson. |
| 23 | 15 | Moduł sterowania z kierownicy i zestaw wskaźników. |
| 24 | 15 | Regulowane pedały / elektrycznie regulowana kolumna kierownicy, złącze diagnostyczne. |
| 25 | 15 | Zwalnianie klapy bagażnika i silnik otwierania szyby klapy. |
| 26 | 5 | Przycisk uruchamiania silnika. |
| 27 | 20 | Moduł bezkluczykowego dostępu i uruchamiania. |
| 28 | 15 | Stacyjka i blokada kluczyka. |
| 29 | 20 | Radio i GPS. |
| 30 | 15 | Przednie światła postojowe. |
| 31 | 5 | Sygnał włącz/wyłącz sterownika hamulców przyczepy. |
| 32 | 15 | 2015: elektryczne uchylanie szyb, tylne szyby i przetwornica napięcia. 2016-2017: elektryczne uchylanie szyb, silnik szyby kierowcy i przetwornica napięcia. |
| 33 | 10 | Moduł zawieszenia CCD. |
| 34 | 10 | Tylne czujniki parkowania, kamera cofania, BLIS, podgrzewanie fotela. |
| 35 | 5 | Moduł klimatyzacji i przełącznik O/D. |
| 36 | – | Niewykorzystany. |
| 37 | 10 | Moduł napędu 4×4. |
| 38 | 10 | Lusterko elektrochromatyczne, szyberdach, DVD i radio AM/FM. |
| 39 | 15 | Lewe i prawe światło drogowe. |
| 40 | 10 | Tylne światła postojowe i pozycyjne. |
| 41 | 7,5 | Moduł sterowania systemem poduszek powietrznych. |
| 42 | – | Niewykorzystany. |
| 43 | – | Niewykorzystany. |
| 44 | – | Niewykorzystany. |
| 45 | 5 | Zapasowy. |
| 46 | 10 | Sterowanie klimatyzacją. |
| 47 | 15 | Przednie światła przeciwmgielne. |
| 48 | – / 30 | 2015: niewykorzystany. 2016-2017: wyłącznik automatyczny (circuit breaker) przedniej szyby pasażera i tylnych szyb, 30 A. |
| 49 | – / przekaźnik | 2015: niewykorzystany. 2016-2017: przekaźnik opóźnionego zasilania szyb i uchylanych szyb. |
Skrzynka rozdziału zasilania w komorze silnika
Skrzynka pod maską zawiera bezpieczniki dużej mocy i przekaźniki zabezpieczające główne układy elektryczne pojazdu. Przed pracą przy bezpiecznikach wysokoprądowych Ford zaleca odłączenie akumulatora.

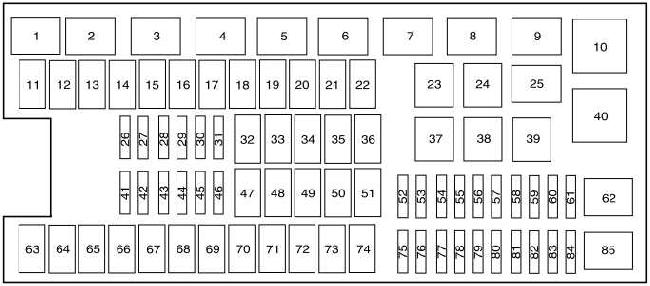

” class=”attachment-full size-full” alt=”Ford Expedition 2015-2017 schemat skrzynki bezpieczników w komorze silnika” title=”Ford Expedition 2015-2017 – skrzynka bezpieczników w komorze silnika” decoding=”async” />
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | Przekaźnik | Tylna pompka spryskiwacza. |
| 2 | Przekaźnik | Rozrusznik. |
| 3 | Przekaźnik | Silnik dmuchawy. |
| 4 | Przekaźnik | Tylna wycieraczka. |
| 5 | Przekaźnik | Pompa paliwa. |
| 6 | Przekaźnik | Elektroniczny wentylator chłodnicy. |
| 7 | Przekaźnik | Ogrzewanie tylnej szyby i podgrzewane lusterka. |
| 8 | Przekaźnik | Elektroniczny wentylator chłodnicy. |
| 9 | Przekaźnik | RUN/START. |
| 10 | Przekaźnik | Przekaźnik skrzynki rozdziału zasilania. |
| 11 | 40 | Elektrycznie wysuwane stopnie, podgrzewane siedzenia. |
| 12 | 40 | Przekaźnik RUN/START. |
| 13 | 30 | Przekaźnik rozrusznika. |
| 14 | 50 | Elektroniczny wentylator chłodnicy. |
| 15 | – | Niewykorzystany. |
| 16 | 50 | Elektroniczny wentylator chłodnicy. |
| 17 | – | Niewykorzystany. |
| 18 | 30 | Hamulec przyczepy. |
| 19 | 20 | Gniazdo zasilania w konsoli. |
| 20 | 20 | Moduł 4×4 HAT 2. |
| 21 | 30 | Moduł holowania przyczepy. |
| 22 | 30 | Elektrycznie regulowany fotel pasażera. |
| 23 | Przekaźnik | Sprzęgło sprężarki klimatyzacji. |
| 24 | Przekaźnik | Światła postojowe przyczepy. |
| 25 | – | Niewykorzystany. |
| 26 | 10 | Czujnik alternatora. |
| 27 | 20 | Moduł 4×4 HAT 1. |
| 28 | 25 | Przekaźnik świateł postojowych przyczepy. |
| 29 | 10 | Elektrozawór zintegrowanego sprzęgła piasty koła. |
| 30 | 10 | Sprzęgło sprężarki klimatyzacji. |
| 31 | 15 | Światła cofania przyczepy. |
| 32 | 40 | Przekaźnik silnika dmuchawy. |
| 33 | 40 | Gniazdo zasilania 110 V AC. |
| 34 | 30 | Pomocniczy silnik dmuchawy. |
| 35 | 50 | Przekaźnik modułu sterowania układem napędowym PCM. |
| 36 | 30 | Elektryczna klapa bagażnika. |
| 37 | – | Niewykorzystany. |
| 38 | – | Niewykorzystany. |
| 39 | Przekaźnik | Światła cofania przyczepy. |
| 40 | Przekaźnik | Drugi elektroniczny wentylator chłodnicy. |
| 41 | 10 | Podtrzymanie pamięci modułu PCM. |
| 42 | 5 | Przekaźnik RUN/START. |
| 43 | 10 | Wyłącznik świateł stopu. |
| 44 | 20 | Przekaźnik pompy paliwa. |
| 45 | 10 | Zapasowy. |
| 46 | 15 | Pompa spryskiwacza przedniej i tylnej szyby. |
| 47 | 30 | Silnik tylnej wycieraczki. |
| 48 | 40 | Moduł holowania przyczepy. |
| 49 | – | Niewykorzystany. |
| 50 | 30 | Przekaźnik silnika przedniej wycieraczki. |
| 51 | 40 | Ogrzewanie tylnej szyby i podgrzewane lusterka. |
| 52 | 10 | Zasilanie RUN/START układu ABS. |
| 53 | 5 | Moduł sterowania układem napędowym PCM – ISP. |
| 54 | 5 | Elektryczne wspomaganie kierownicy. |
| 55 | – | Niewykorzystany. |
| 56 | 30 | Zasilanie RUN/START panelu bezpieczników w kabinie. |
| 57 | 5 | Zasilanie RUN/START silnika dmuchawy. |
| 58 | – | Niewykorzystany. |
| 59 | 15 | Podgrzewane lusterka. |
| 60 | – | Niewykorzystany. |
| 61 | – | Niewykorzystany. |
| 62 | – | Niewykorzystany. |
| 63 | 25 | Elektroniczny wentylator chłodnicy. |
| 64 | 30 | Szyberdach. |
| 65 | 20 | Zapasowy. |
| 66 | 20 | Dodatkowe gniazdo zasilania z tyłu konsoli środkowej. |
| 67 | 40 | Klimatyzowane/podgrzewane przednie fotele. |
| 68 | 30 | Zawory układu ABS. |
| 69 | 60 | Pompa ABS. |
| 70 | 30 | Elektrycznie składany trzeci rząd siedzeń. |
| 71 | 20 | Dodatkowe gniazdo zasilania / zapalniczka. |
| 72 | 20 | Dodatkowe gniazdo zasilania w prawym tylnym panelu. |
| 73 | 30 / 20 | Moduł klimatyzacji tylnej części kabiny: 30 A w 2015 r., 20 A w 2016-2017. |
| 74 | 30 | Elektrycznie regulowany fotel kierowcy. |
| 75 | 25 | Zasilanie pojazdu 1 – moduł PCM. |
| 76 | 20 | Zasilanie pojazdu 2 – moduł PCM. |
| 77 | 20 | Zasilanie pojazdu 4 – cewki zapłonowe. |
| 78 | – | Niewykorzystany. |
| 79 | 15 | Zasilanie pojazdu 3 – moduł PCM. |
| 80 | 5 / – | 2015: czujnik deszczu, 5 A. 2016-2017: niewykorzystany. |
| 81 | – | Niewykorzystany. |
| 82 | – / 5 | 2015: niewykorzystany. 2016-2017: czujnik deszczu, 5 A. |
| 83 | – | Niewykorzystany. |
| 84 | – | Niewykorzystany. |
| 85 | – / przekaźnik | 2015: niewykorzystany. 2016-2017: przekaźnik silnika wycieraczek. |
Najczęściej szukane bezpieczniki
- Zapalniczka / gniazdo 12 V: pozycja 71 (20 A) w skrzynce komory silnika.
- Gniazdo w konsoli: pozycja 19 (20 A).
- Gniazdo z tyłu konsoli środkowej: pozycja 66 (20 A).
- Gniazdo w prawym tylnym panelu: pozycja 72 (20 A).
- Pompa paliwa: przekaźnik 5 oraz bezpiecznik 44 (20 A).
- Radio / GPS: pozycja 29 (20 A) w panelu kabiny.
- Klakson: pozycja 22 (20 A) w panelu kabiny.
- Przednie światła mijania: pozycje 16 i 17 (po 10 A) w panelu kabiny.
Uwaga: stosuj wyłącznie bezpiecznik o amperażu przewidzianym dla danego obwodu. W przypadku różnic wyposażenia lub rynku pierwszeństwo ma karta bezpieczników oraz instrukcja przypisana do konkretnego egzemplarza.
