Lexus ES300 (1991-1996) – bezpieczniki schemat

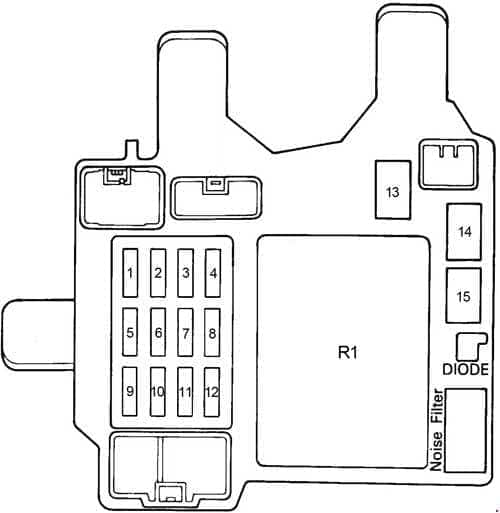

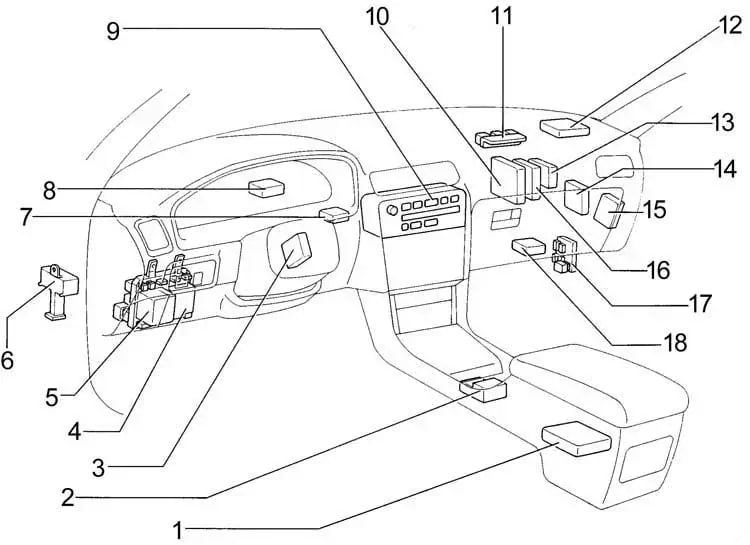

Skrzynka bezpiecznikowa przedziału pasażerskiego

Numer
Bezpiecznik
A
Funkcja
1 ECU-IG 15 System tempomatu, wspomaganie kierownicy, system blokady zmiany biegów, układ przeciwblokujący. System poduszek powietrznych SRS, zamek drzwi zasilania i system odstraszający przed kradzieżą, antena zasilania, telefon, elektroniczny system chłodzenia wentylatora
2 GAUGE 10 1991-1994: Mierniki i liczniki świateł ostrzegawczych i sygnalizatorów świetlnych (z wyjątkiem świateł wyładowczych i świateł ostrzegawczych do otwartych drzwi), świateł awaryjnych, elektronicznie sterowanych automatycznych skrzyń biegów, automatycznej skrzyni biegów, systemu automatycznej skrzyni biegów z nadbiegiem, tylnej szyby i tylnego lusterka odblaskowego zewnętrznego odmrażacza.
GAUGE 15 1994-1996: Mierniki i liczniki, sygnalizatory serwisowe i sygnalizatory ostrzegawcze (z wyjątkiem świateł awaryjnych wyładowczych i otwartych drzwi), światła awaryjne, elektronicznie sterowana automatyczna skrzynia biegów, automatyczna skrzynia biegów, tylna szyba i zewnętrzne lusterko wsteczne defogger
3 STOP 25 1991-1994: światła stopu, system cruise control cancel device, system blokady zmiany biegów, system przeciwblokujący
20 1995-1996: światła stopu, system tempomatu anulowania urządzenia, system blokady zmiany biegów, system przeciwblokujący
4 SEAT HTR 15 Podgrzewacz siedzisk
5 WIPER 20 Wycieraczki i spryskiwacze szyby przedniej, środek do czyszczenia reflektorów
6 TURN 7.5 Światła kierunkowskazów
7 IGN 7.5 Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa, elektroniczny układ chłodzenia, system poduszek powietrznych SRS
8 CIG/RADIO 15 Radio, odtwarzacz kasetowy, odtwarzacz płyt kompaktowych, antena zasilająca, elektryczne lusterka wsteczne, zapalniczka samochodowa, system odstraszający od kradzieży, system blokady przesuwu, system poduszek powietrznych SRS, zegar
9 MIR HTR 10 Zewnętrzne lusterko wsteczne defogger
10 TAIL 15 Światła tylne, światła postojowe
11 SRS 7.5 System poduszek powietrznych SRS, system przeciwblokujący, system świateł do jazdy dziennej
12 Nieużywane
13 AM1 40 System zapłonowy
14 POWER 30 Elektroniczny Szyberdach, okna elektryczne
15 DEFOG 40 Tylna szyba i zewnętrzne lusterko wsteczne odmgławiające
Przekaźniki
R1 Przekaźnik integracyjny

Numer
Przekaźnik
R1 Przekaźnik główny zasilania
R2 Lampka kontrolna
R3 Odmrażacz

Skrzynka bezpieczników (lewy panel odblokowujący)

Numer
A
Funkcja
1 15 1991-1994: Światła przeciwmgielne
10 1994-1996: Układ rozruchu, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
Za schowkiem na rękawiczki
Przekaźnik
R1 Światła przeciwmgielne
lub
Światła kierunkowskazów



Puszka bezpieczników (prawy panel odblokowujący)

Numer
A
Funkcja
1 Nieużywane
2 40 System kontroli środowiskowej
Przekaźnik
R1 Nagrzewnica

Za schowkiem na rękawiczki

Numer
Przekaźnik
R1 Tylne światło przeciwmgielne
lub
Rozrusznik
R2 Przekaźnik otwarcia obwodu
R3 Światła kierunkowskazów



Skrzynka bezpiecznikowa komory silnika

1991-1994

Nume Bezpiecznik A Funkcja
1 STARTER 10 Układ rozruchu, elektroniczny układ wtrysku paliwa
2 ALT-S 7.5 System ładowania
3 EFI 15 Elektroniczny układ wtrysku paliwa
4 HEAD (RH)

or

HEAD HI (RH)

15 Reflektory prawe

Reflektory prawe (światło drogowe)

5 DOME 20 Radio, odtwarzacz kasetowy, odtwarzacz płyt kompaktowych, antena zasilająca, oświetlenie wewnętrzne, oświetlenie osobiste, oświetlenie drzwiowe, oświetlenie kurtynowe, światło zapłonu, oświetlenie bagażnika, elektroniczny system dachowy księżycowy, oświetlenie tablicy przyrządów, zamek drzwiowy i system odstraszający od kradzieży, zamykanie za pomocą bezprzewodowego systemu zdalnego sterowania.
6 HAZ-HORN 15 Światła awaryjne, klaksony
7 HEAD (LH)

or

HEAD HI (LH)

15 Lewy reflektor
8 Nieużywane
9 AM2 30 Układ zapłonowy, elektroniczny układ wtrysku paliwa
10 ALT 100 System ładowania
11 ABS 60 Układ przeciwblokujący
12 ST MAIN 30 System uruchamiania
13 Nieużywane
14 Nieużywane
Przekaźnik
R1 Przekaźnik główny EFI
R2 Nieużywane
R3 Światła główne
R4 Klakson

1994-1996

Numer
Bezpiecznik
A
Funkcja
1 EFI 15 Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa
2 HORN 10 Klakson
3 OBD

or

OBD.TRAC

7.5 Pokładowy system diagnostyczny
4 HAZ 10 Światło awaryjne
5 DOME 20 Radio, odtwarzacz kasetowy, odtwarzacz płyt kompaktowych, antena zasilająca, oświetlenie wewnętrzne, oświetlenie osobiste, oświetlenie drzwiowe, światło zapłonu, oświetlenie bagażnika, elektroniczny system dachowy księżycowy, oświetlenie tablicy przyrządów, zamek drzwiowy i system odstraszający przed kradzieżą, zamek z bezprzewodowym systemem zdalnego sterowania
6
HEAD (LH)
15 Lewy reflektor
HEAD HI (LH) 15 Lewy reflektor (światło drogowe)
7
HEAD (RH)
15 Prawy reflektor
HEAD HI (RH) 15 Prawy reflektor (światło drogowe)
8 ALT-S 7.5 System ładowania
9 AM2 30 Elektroniczny układ zapłonowy/system zapłonowy dystrybutora, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
10 ECU-B 15 System poduszek powietrznych SRS, system przeciwblokujący, system świateł do jazdy dziennej
11 TEL 15 Telefon
12 MAIN 40 Światło główne, system startowy
13 RDI FAN 30 Elektryczne wentylatory chłodzące
14 CDS FAN 30 Elektryczne wentylatory chłodzące
15 ALT 100 System ładowania
16 ABS 60 Układ przeciwblokujący
Przekaźnik
R1 Przekaźnik główny EFI
R2 Rozrusznik
R3 Klakson
R4 Światła główne
R5 Chłodnica Wentylator
R6 Przekaźnik główny silnika

Numer
Bezpiecznik
A
Funkcja
1 HEAD (LWR-LH) 15 Lewy reflektor (światło mijania)
2 HEAD (LWR RH) 15 Światła przednie prawe (światła mijania)
3 TEL 15 1991-1994: Telefon
FOG 15 1994: Światła przeciwmgielne
FOG 20 1995-1996: Światła przeciwmgielne
4 RADIO 20 Radio, magnetofon kasetowy, odtwarzacz płyt kompaktowych, antena mocy
Przekaźnik
R1 Nieużywane
R2 Sprzęgło magnetyczne klimatyzacji
R3 Przekaźnik światła do jazdy dziennej nr 2

Numer
Bezpiecznik
A
Funkcja
1 DRL 7.5 1991-1994: Światło do jazdy dziennej
5 1995-1996: Światło do jazdy dziennej
Przekaźnik
R1 Przekaźnik światła do jazdy dziennej nr 4
R2 Przekaźnik światła do jazdy dziennej nr 3
